实例管理

cdc.drs.avro

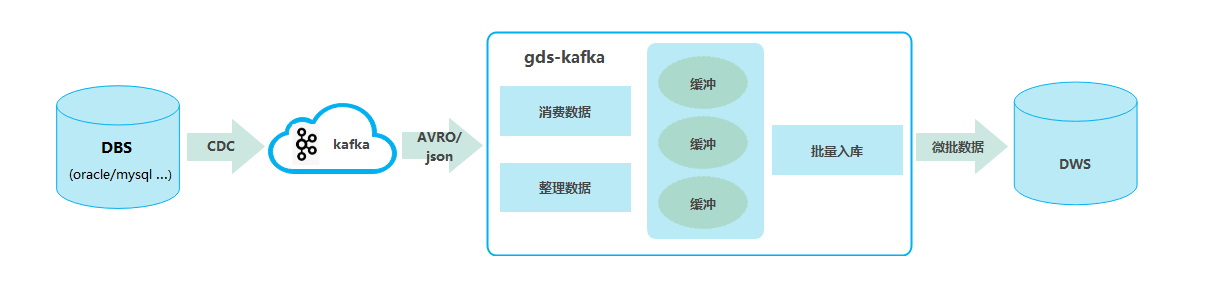

华为云DRS的内部格式，DRS生产至Kafka的avro格式，GDS-Kafka可直接对接进行解析入库。

无

drs.cdc

使用drs.cdc的avro格式需要在Kafka上游的业务程序中引入GDS-Kafka-common和GDS-Kafka-source的maven依赖，然后在代码中创建并填充Record对象，一个Record对象表示一条表记录，最后将Record对象序列化为byte[]数组生产至Kafka供下游的GDS-Kafka使用。

如下示例所示，目标表为public模式下的person表；person表由id，name，age 3个字段组成；op_type为U表示是一条更新操作；将id为0的记录的name字段由a改为b；将age字段由18改为20：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

Record record = new Record();
// 设置目标表schema和table名称
record.setTableName("public.person");
// 设置字段列表
List<Field> fields = new ArrayList<>();
fields.add(new Field("id", 0));
fields.add(new Field("name", 1));
fields.add(new Field("age", 2));
record.setFields(fields);
// 设置表记录更新前的字段值列表
List<Object> before = new ArrayList<>();
before.add(new Integer(0, "0"));
before.add(new Character("utf-8", ByteBuffer.wrap("a".getBytes(StandardCharsets.UTF_8))));
before.add(new Integer(0, "18"));
record.setBeforeImages(before);
// 设置表记录更新后的字段值列表
List<Object> after = new ArrayList<>();
after.add(new Integer(0, "0"));
after.add(new Character("utf-8", ByteBuffer.wrap("b".getBytes(StandardCharsets.UTF_8))));
after.add(new Integer(0, "20"));
record.setAfterImages(after);
// 设置操作类型
record.setOperation("U");
// 设置操作时间
record.setUpdateTimestamp(325943905);
// 将Record对象序列化为byte[]数组
byte[] msg = Record.getEncoder().encode(record).array();

标准avro格式：

• tableName字段用于描述当前记录所属的目标表名和schema名称。【必需】
• operation字段用于描述当前记录是何种类型的操作：I表示insert操作，U表示update操作，D表示delete操作。【必需】
• updateTimestamp表示源端操作发生的时间。【非必需】
• beforeImages列表只有在operation为U或D时需要，用于描述当前记录在更新或删除之前的信息，before body体中的字段对应目标表中的字段；【U/D必需】
• afterImages列表只有在op_type为U或I时需要，用于描述当前记录更新后的信息或新插入的信息；【U/D必需】
• fields列表用于描述当前表记录的字段列表，字段的index值必须与beforeImage和afterImage中的顺序一致；【必需】

cdc.json

如下示例所示，目标表为public模式下的person表；person表由id，name，age 3个字段组成；op_type为U表示是一条更新操作；将id为1的记录的name字段由a改为b；将age字段由18改为20：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

{
"table": "public.person",
"op_type": "U",
"op_ts": "1668426344",
"current_ts": "1668426344",
"before": {
"id":"1",
"name":"a",
"age": 18
},
"after": {
"id":"1",
"name":"b",
"age": 20
}
}

标准json格式：

• table字段用于描述当前记录所属的目标表名和schema名称；【必需】
• op_type字段用于描述当前记录是何种类型的操作：I表示insert操作，U表示update操作，D表示delete操作；【必需】
• op_ts表示源端操作发生的时间；【非必需】
• current_ts表示该消息入Kafka的时间；【非必需】
• before对象只有在op_type为U或D时需要，用于描述当前记录在更新或删除之前的信息，before body体中的字段对应目标表中的字段；【U/D必需】
• after对象只有在op_type为U或I时需要，用于描述当前记录更新后的信息或新插入的信息；【U/D必需】

industrial.iot.json

IOT数据格式：

• header中的thing_model_name表示表名【必需】
• header中的thing_id, instance_id, timestamp和body中的内容一起构成当前记录的字段内容【必需】
• IOT数据为时序数据，不会存在修改和删除场景，只有insert。

industrial.iot.recursion.json

IOT数据格式：

• header中的thing_model_name表示表名【必需】
• header中的thing_id, instance_id, timestamp和body中的内容一起构成当前记录的字段内容【必需】
• IOT数据为时序数据，不会存在修改和删除场景，只有insert
• 该数据格式会对body属性拆分，将其key、value分别添加到新样式的property、value中，生成多条新数据，完成行转列。

industrial.iot.event.json.independent.table

IOT事件流数据格式：

• event_name表示表名【必需】
• event_id, start_time, end_time和fields中的内容一起构成当前记录的字段内容【必需】
• IOT事件流数据为时序数据，不会存在修改和删除场景，只有insert。

industrial.iot.json.multi.events

IOT事件流数据格式：

• event_name表示表名【必需】
• event_id, start_time, end_time和fields中的内容一起构成当前记录的字段内容【必需】
• IOT事件流数据为时序数据，不会存在修改和删除场景，只有insert

• 该数据格式会对fields属性拆分，将其key、value分别添加到新样式的field_name、field_value中，生成多条新数据，完成行转列。

insert

true（仅支持无主键表）

否

使用insert select从临时表写入到目标表。

false

是

根据主键从临时表merge到目标表。

否

使用insert select从临时表写入到目标表。

delete

true（仅支持无主键表）

否

使用insert select从临时表写入到目标表。

false

是

• 如果设置了delflag字段，则会根据主键进行匹配merge，如果匹配到主键并且目标表中记录的pos小于临时表记录的pos，则会将delflag字段置为1，否则将插入一条新的记录。
• 如果没有设置delflag字段，则会根据主键进行匹配，如果匹配到记录并且目标表中记录的pos小于临时表记录的pos，则会将目标表中匹配到的记录删除。

否

• 如果设置了delflag字段，则会使用临时表中记录的所有字段与目标表进行匹配merge，如果匹配到记录并且目标表中记录的pos小于临时表记录的pos，则会将delflag字段值置为1，否则将插入一条新的记录。
• 如果没有设置delflag字段，则会使用临时表中记录的所有字段与目标表进行匹配，如果匹配到记录并且目标表中记录的pos小于临时表记录的pos，则会将目标表中匹配到的记录删除。

update

true（仅支持无主键表）

否

使用insert select从临时表写入到目标表。

false

是

相当于有主键表的insert+delete操作。

否

相当于无主键表的insert+delete操作。
