关于OBS并行导出

概述

相关概念

• 数据源文件：存储有数据的TEXT、CSV文件。
• OBS：对象存储服务，是一种可存储文档、图片、影音视频等非结构化数据的云存储服务。从GaussDB(DWS)并行导出数据时，数据对象放置在OBS服务器上。
• 桶（Bucket）：对OBS中的一个存储空间的形象称呼，是存储对象的容器。
  • 对象存储是一种非常扁平化的存储方式，桶中存储的对象都在同一个逻辑层级，去除了文件系统中的多层级树形目录结构。
  • 在OBS中，桶名必须是全局唯一的且不能修改，即用户创建的桶不能与自己已创建的其他桶名称相同，也不能与其他用户创建的桶名称相同。每个桶在创建时都会生成默认的桶ACL（Access Control List），桶ACL列表的每项包含了对被授权用户授予什么样的权限，如读取权限、写入权限、完全控制权限等。用户只有对桶有相应的权限，才可以对桶进行操作，如创建、删除、显示、设置桶ACL等。
  • 一个用户最多可创建100个桶，但每个桶中存放的总数据容量和对象/文件数量没有限制。
• 对象：是存储在OBS中的基本数据单位。用户上传的数据以对象的形式存储在OBS的桶中。对象的属性包括名称Key，Metadata，Data。

  通常，将对象等同于文件来进行管理，但是由于OBS是一种对象存储服务，并没有文件系统中的文件和文件夹概念。为了使用户更方便进行管理数据，OBS提供了一种方式模拟文件夹。通过在对象的名称中增加“/”，如tpcds1000/stock.csv，tpcds1000可以等同于文件夹，stock.csv就可以等同于文件名，而对象名称（key）仍然是tpcds1000/stock.csv、对象的内容就是stock.csv数据文件的内容。

• Key：对象的名称（键），为经过UTF-8编码的长度大于0且不超过1024的字符序列，一个桶里的每个对象必须拥有唯一的对象键值。用户可使用桶名+对象名来存储和获取对应的对象。
• Metadata：对象元数据，用来描述对象的信息。元数据又可分为系统元数据和用户元数据。这些元数据以键值对（Key-value）的形式随http头域一起上传到OBS系统。
  • 系统元数据由OBS系统产生，在处理对象数据时使用。系统元数据包括：Date、Content-length、last-modify、Content-MD5等。
  • 用户元数据由用户上传对象时指定，是用户自己对对象的一些描述信息。
• Data：对象的数据内容，OBS对于数据的内容是无感知的，即认为对象内的数据为无状态的二进制数据。
• 外表：用于识别数据源文件中的数据。外表中保存了数据源文件的位置、文件格式、存放位置、编码格式、数据间的分隔符等信息。

相关原理

下面分别从以下两类表介绍从集群导出数据到OBS的原理。

• Hash分布表：在建表语句中指定了DISTRIBUTE BY HASH (Column_Name)的表。

  对于Hash分布表而言，在存储表数据时，采用的是散列（Hash）方式的存储原理，如图1所示，图中以将表（T2）导出到OBS为例。

  在存储表数据时，将表（T2）中指定的Hash字段（col2）进行Hash运算后，生成相应的Hash值（value），根据DN与Hash值的映射关系，将该元组分发到相应的DN上进行存储。

  在导出数据到OBS时，每一个存储了导出表的（T2）数据的DN会直接向OBS导出属于自己的数据文件。多个节点将并行导出原始数据。

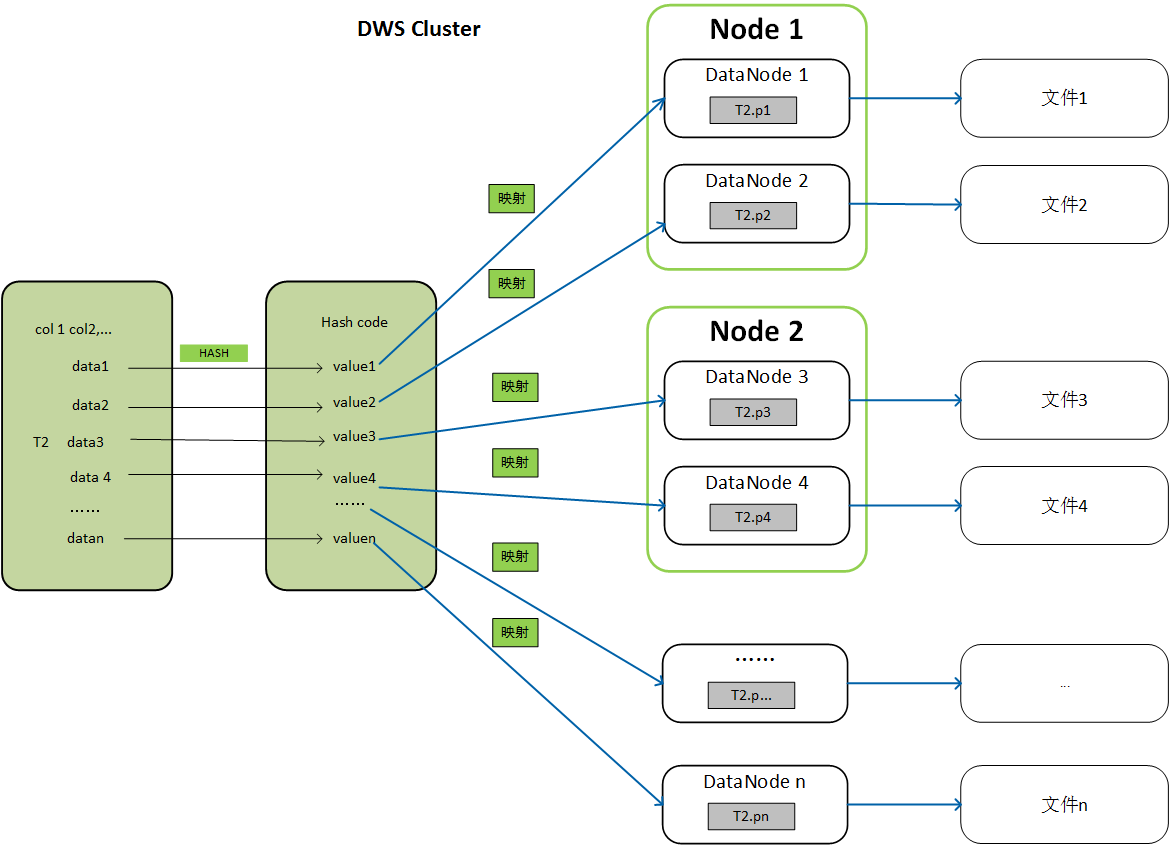

  图1 Hash分布原理

• Replication表：在建表语句中指定了DISTRIBUTE BY REPLICATION的表。

  Replication表在GaussDB(DWS)集群的每个节点上都会存储一份完整的表数据。因此，在导出数据到OBS时，GaussDB(DWS)只会随机选择一个DN节点向OBS导出数据。

导出文件的命名规则

GaussDB(DWS)向OBS导出数据的文件命名规则如下：

• 从DN节点导出数据时，以segment的格式存储在OBS服务中，文件命名规则为“表名称_节点名称_segment.n”。这里的“n”是从0开始按照自然数0、1、2、3递增。

  例如，表t1在datanode3里面的数据导出成文件“t1_datanode3_segment.0”、“t1_datanode3_segment.1”等等，以此类推。

  对于来自不同集群或不同数据库的数据，建议用户可以将数据导出到不同的OBS桶或者同一个OBS桶的不同路径下。

• 每个segment可以存储的最大数据为1GB，并且不能切断元组。如果segment超过1GB，超过1GB的数据会作为第二个segment进行存储。

  例如：

  datanode3节点将表（t1）导出到OBS时，一个segment里面已经存储了100条元组，大小是1023MB，如果再插入一条5MB的元组，大小就变成1028MB了，此时会以1023MB生成一个“t1_datanode3_segment.0”保存到OBS服务中，新插入的第101条元组作为下一个“t1_datanode3_segment.1”保存到OBS服务中。

• 导出Hash分布表时，每个DataNode节点生成的segment数量和集群的DataNode节点数无关，而是取决于每个DataNode节点上存储的数据量。按照Hash方式存储在各个DataNode节点上的数据分布不一定均匀。

  例如，一个有6个DataNode节点的集群，DataNode1到DataNode6分别有1.5GB、0.7GB、0.6GB、0.8GB、0.4GB、0.5GB的数据，则导出时会生成7个OBS segment文件，其中DataNode1会生成1GB和0.5GB两个segment文件。

导出流程

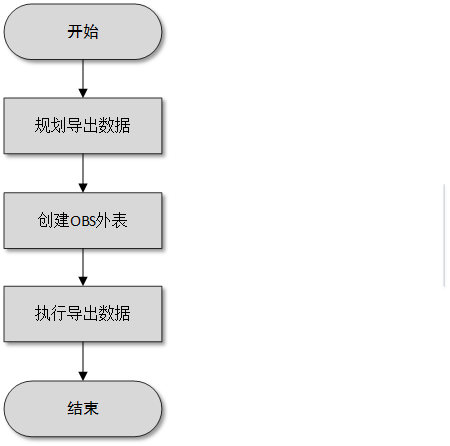

图2 并行导出流程
