搭建IPv6网络
若您已有共享带宽,在购买ECS时可直接配置IPv6访问公网。
前提条件
IPv6功能目前仅在部分区域公测,具体公测区域请参见功能总览中IPv4/IPv6功能的“发布区域”。
约束与限制
- 当前IPv6双栈网络暂不收费,后续定价会根据运营商收费策略的变化进行调整。
- 云耀云服务器L实例、旧版云耀云服务器不支持IPv6网络。
- 弹性云服务器ECS部分规格支持IPv6网络,只有选择支持IPv6的ECS,才可以使用IPv4/IPv6双栈网络,请务必选择支持的区域和规格。
您可以通过以下方法查看ECS哪些规格支持IPv6:
- 通过ECS控制台查看:单击“创建弹性云服务器”,进入创建页面查看ECS规格列表。
当ECS规格列表中包含“IPv6”参数,且取值为“是”时,表示该规格的ECS支持IPv6。
- 通过ECS文档查看IPv6是否支持。
以通用计算增强型ECS为例,需要通过ECS文档查看通用计算增强型ECS支持IPv6的规格,步骤如下:
- 打开《ECS产品介绍》中的ECS规格清单页面。
- 在“通用计算增强型”小结,单击“各规格详细介绍请参见通用计算增强型”中的超链接。
图2 ECS规格清单页面
- 进入“通用计算增强型”章节,在表格“通用计算增强型实例特点”的“网络”列中,查看支持IPv6的规格。
图3 ECS通用计算增强型
- 通过ECS控制台查看:单击“创建弹性云服务器”,进入创建页面查看ECS规格列表。
IPv4/IPv6双栈网络的应用场景及资源规划
应用场景 |
场景示例 |
子网 |
ECS |
---|---|---|---|
IPv6内网通信 |
您在ECS上部署应用,需要与其他系统(比如数据库)之间使用IPV6进行内网互访 |
|
|
IPv6公网通信 |
您在ECS上部署应用并面向公网客户端提供服务,支持客户端通过IPv6地址访问 |
|
|
您在ECS上部署应用并面向公网客户端提供服务,既要支持客户端通过IPv6地址访问,还要对这些访问来源进行数据分析 |
步骤1:创建虚拟私有云和子网
在创建VPC之前,您需要根据具体的业务需求规划VPC的数量、子网的数量和IP网段划分等。详情请参见“网络规划”。
请按如下操作,创建一个VPC“vpc-ipv6”和一个IPv6默认子网“subnet-ipv6”。
- 登录管理控制台。
- 在管理控制台左上角单击,选择区域和项目。
- 在页面左上角单击图标,打开服务列表,选择“网络 > 虚拟私有云”。
进入虚拟私有云列表页面。

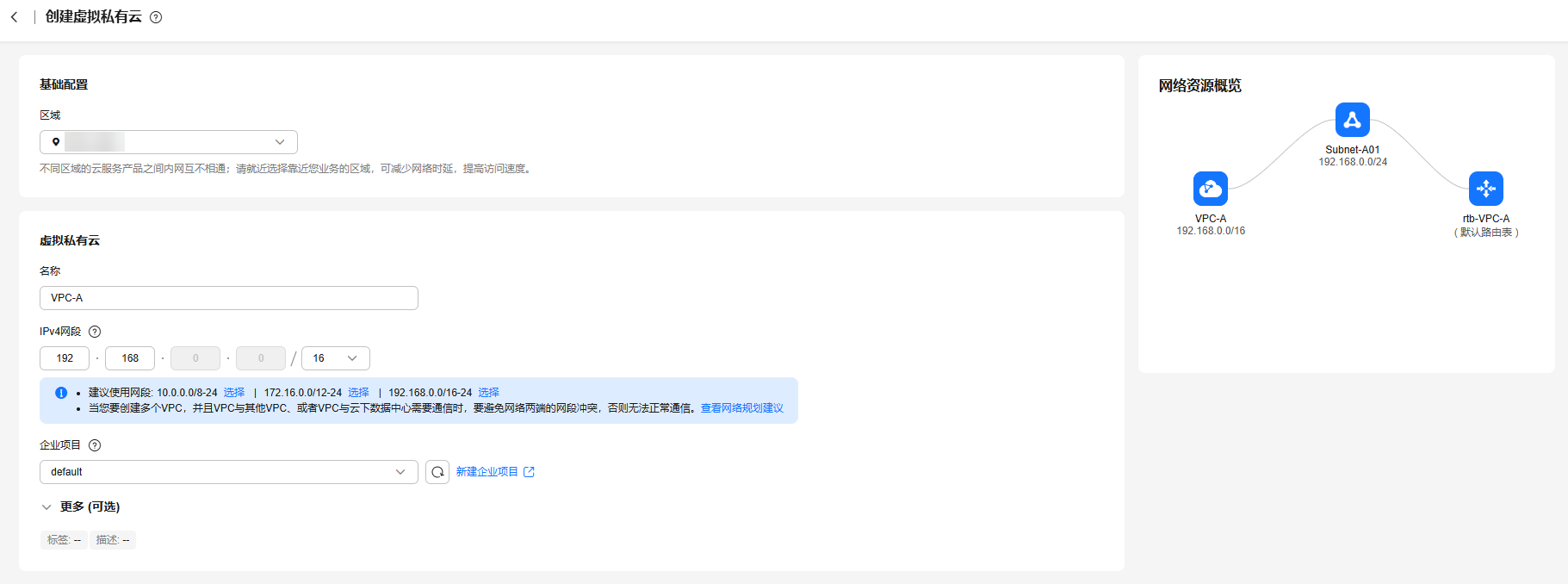

- 单击“创建虚拟私有云”。
- 根据界面提示配置虚拟私有云和子网参数。

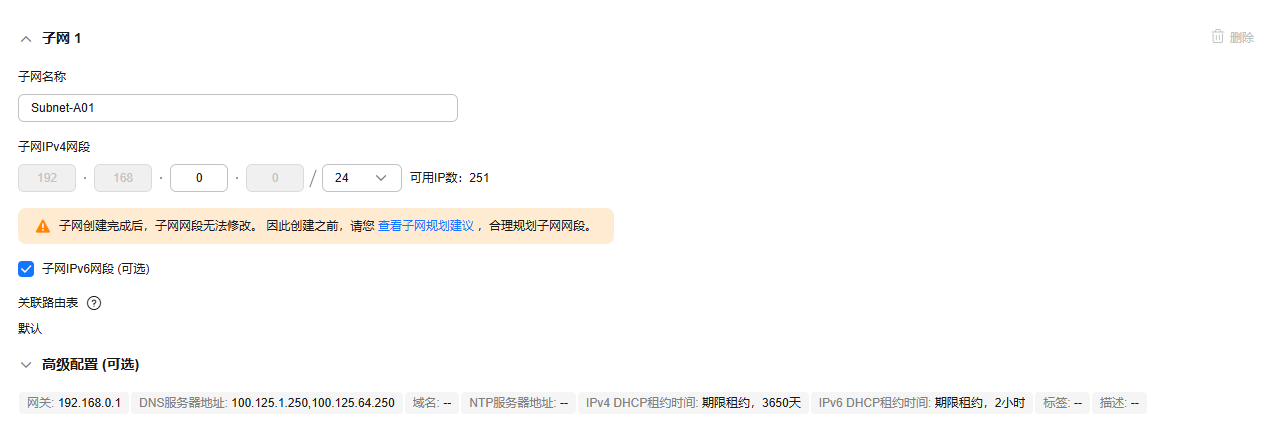

子网配置时,请务必勾选“开启IPv6”,将自动为子网分配IPv6网段。该功能一旦开启,将不能关闭。暂不支持自定义设置IPv6网段。
表2 虚拟私有云参数说明 参数
说明
取值样例
区域
不同区域的云服务产品之间内网互不相通,请就近选择靠近您业务的区域,可减少网络时延,提高访问速度。
华北-北京四
名称
VPC名称。
名称只能由中文、英文字母、数字、“_”、“-”和“.”组成,且不能有空格,长度不能大于64个字符。
VPC-test
网段/IPv4网段
VPC的地址范围,VPC内的子网地址必须在VPC的地址范围内。
目前支持网段范围:
- 10.0.0.0/8~24
- 172.16.0.0/12~24
- 192.168.0.0/16~24
未开启IPv4/IPv6双栈的区域显示参数“网段”,开启IPv4/IPv6双栈的区域显示参数“IPv4网段”。
192.168.0.0/16
企业项目
创建VPC时,可以将VPC加入已启用的企业项目。
企业项目管理提供了一种按企业项目管理云资源的方式,帮助您实现以企业项目为基本单元的资源及人员的统一管理,默认项目为default。
关于创建和管理企业项目的详情,请参见《企业管理用户指南》。
default
高级配置
单击下拉箭头,可配置VPC的高级参数,包括标签等。
默认配置
标签
虚拟私有云的标识,包括键和值。可以为虚拟私有云创建10个标签。
说明:如您的组织已经设定虚拟私有云的相关标签策略,则需按照标签策略规则为虚拟私有云添加标签。标签如果不符合标签策略的规则,则可能会导致虚拟私有云创建失败,请联系组织管理员了解标签策略详情。
- 键:vpc_key1
- 值:vpc-01
描述
VPC的描述信息,非必填项。
描述信息内容不能超过255个字符,且不能包含“<”和“>”。
-
表3 子网参数说明 参数
说明
取值样例
可用区
可用区是指在同一地域内,电力和网络互相独立的物理区域。在同一VPC网络内可用区与可用区之间内网互通,可用区之间能做到物理隔离。详细信息请参见区域和可用区。
可用区设置规则说明如下:- 同一个VPC内的子网可用区不用保持一致。比如子网A位于可用区1,子网B位于可用区3。
- 使用子网的云资源,其可用区和子网的可用区不用保持一致。比如位于可用区1的云服务器,可以使用可用区3的子网。
- 通用可用区:使用未发放至边缘小站的业务资源。该场景下和华为云上普通使用云服务方法完全一致。
- 边缘可用区:使用已发放至边缘小站的业务资源。用户业务数据运行在用户数据中心边缘小站内(即本地)。边缘小站详细信息请参见 智能边缘小站。
可用区1
名称
子网的名称。
名称只能由中文、英文字母、数字、“_”、“-”和“.”组成,且不能有空格,长度不能大于64个字符。
subnet-01
子网网段
子网的地址范围,需要在VPC的地址范围内。
未开启IPv4/IPv6双栈的区域显示此参数。
192.168.0.0/24
子网IPv4网段
子网的地址范围,需要在VPC的地址范围内。
开启IPv4/IPv6双栈的区域显示此参数。
192.168.0.0/24
子网IPv6网段
选择是否勾选开启IPv6。
开启IPv6功能后,将自动为子网分配IPv6网段,暂不支持自定义设置IPv6网段。该功能一旦开启,将不能关闭。
开启IPv4/IPv6双栈的区域显示此参数。
-
关联路由表
子网创建完成后默认关联默认路由表,您也可以通过子网的更换路由表操作,切换至自定义路由表。
默认
高级配置
单击下拉箭头,可配置子网的高级参数,包括网关、DNS服务器地址等。
默认配置
网关
子网的网关。
通向其他子网的IP地址,用于实现与其他子网的通信。
192.168.0.1
DNS服务器地址
此处默认填写华为云的DNS服务器地址,可实现云服务器在VPC内直接通过内网域名互相访问。同时,还支持不经公网,直接通过内网DNS访问云上服务。
若您由于业务原因需要指定其他DNS服务器地址,您可以修改默认的DNS服务器地址。如果您删除默认的DNS服务器地址,可能会导致您无法访问云上其他服务,请谨慎操作。
您也可以通过“DNS服务器地址”右侧的“重置”将DNS服务器地址恢复为默认值。
DNS服务器地址最多支持2个IP,请以英文逗号隔开。
100.125.x.x
域名
此处填写DNS域名后缀,支持填写多个域名,不同的域名之间以空格分隔,单个域名长度不超过63个字符,并且域名总长度不超过254个字符。
访问某个域名时,只需要输入域名前缀,子网内的云服务器会自动匹配设置的域名后缀。
域名设置完成后,子网内新创建的云服务器会自动同步该配置。
子网内的存量云服务器,需要更新DHCP配置使域名生效,您可以重启云服器、重启DHCP Client服务或者重启网络服务。
说明:对于不同操作系统云服务器,更新DHCP配置的命令不同,以下命令供您参考。- 重启DHCP Client服务:service dhcpd restart
- 重启网络服务:service network restart
test.com
DHCP租约时间
DHCP租约时间是指DHCP服务器自动分配给客户端的IP地址的使用期限。超过租约时间,IP地址将被收回,需要重新分配。- 期限租约:设置DHCP租约期限,单位为天或者小时。
- 无限租约:设置DHCP不过期。
DHCP租约时间修改后,对于子网内的实例(比如ECS)来说,当实例下一次续租时,新的租约时间将会生效。实例续租分为自动更新租约和手动更新租约两种,续租不会改变实例当前的IP地址。如果需要DHCP租约立即生效,请在实例中手动更新租约或者重启实例。
详细信息请参见修改子网的DHCP租约时间如何立即生效。
-
NTP服务器地址
NTP时间服务器IP地址,非必填项。
您可以根据业需要,设置子网需要新增的NTP服务器IP地址,该地址不会影响默认NTP服务器地址。
如果此处为空,表示不新增NTP服务器IP地址。
最多允许输入4个格式正确且不重复的IP地址,多个IP地址请用半角逗号隔开。新增或修改原有子网的NTP服务器地址后,需要子网内的ECS重新获取一次DHCP租约,或者重启ECS,才能生效。清空NTP服务器地址时,需要子网内的ECS重新获取一次DHCP租约,重启ECS无法生效。
192.168.2.1
标签
子网的标识,包括键和值。最多可以为子网创建10个标签。
说明:如您的组织已经设定子网的相关标签策略,则需按照标签策略规则为子网添加标签。标签如果不符合标签策略的规则,则可能会导致子网创建失败,请联系组织管理员了解标签策略详情。
- 键:subnet_key1
- 值:subnet-01
描述
子网的描述信息,非必填项。
描述信息内容不能超过255个字符,且不能包含“<”和“>”。
-
表4 虚拟私有云标签命名规则 参数
规则
样例
键
- 不能为空。
- 对于同一虚拟私有云键值唯一。
- 长度不超过36个字符。
- 由英文字母、数字、下划线、中划线、中文字符组成。
vpc_key1
值
- 长度不超过43个字符。
- 由英文字母、数字、下划线、点、中划线、中文字符组成。
vpc-01
表5 子网标签命名规则 参数
规则
样例
键
- 不能为空。
- 对于同一子网键值唯一。
- 长度不超过36个字符。
- 由英文字母、数字、下划线、中划线、中文字符组成。
subnet_key1
值
- 长度不超过43个字符。
- 由英文字母、数字、下划线、点、中划线、中文字符组成。
subnet-01
- 单击“立即创建”。
步骤2:购买ECS
在管理控制台,选择“计算 > 弹性云服务器”,购买一个ECS实例。详情请参见《弹性云服务器用户指南》。
网络配置请按如下设置:
- 网络:
- 虚拟私有云:选择已创建的“vpc-ipv6”。
- 子网:选择已创建的“subnet-ipv6”。
- 务必选择“自动分配IPv6地址”。
当前仅支持在创建的时候为云服务器分配IPv6地址,因此请您务必勾选“自动分配IPv6地址”,否则将无法使用IPv4/IPv6双栈网络。
- 共享带宽
- 当选择“暂不配置”,则仅支持VPC内的IPv6相互通信。若要开启公网访问功能,后续需要进行(可选)步骤3:购买和加入共享带宽。
- 当此时新建共享带宽或选择已有共享带宽,则配置完成后IPv6 地址直接开启公网访问功能。
- 安全组:选择默认安全组“Sys-default”。默认安全组的规则是在出方向上的IPv4/IPv6数据报文全部放行,入方向访问受限,安全组内的弹性云服务器无需添加规则即可互相访问。您也可以创建新的安全组并配置规则。详情请参见“创建安全组”、“添加安全组规则”。
- 弹性公网IP:选择“暂不购买”。
购买完成后,您可以在ECS详情页查看自动分配的IPv6地址,也可以登录到ECS,通过ifconfig查看分配的IPv6地址。
动态获取IPv6地址(可选)
如果自动分配IPv6地址失败,或者您选的其他镜像不支持自动分配IPv6地址,请参考“动态获取IPv6地址”手动获取IPv6地址。
如果云服务器使用的是公共镜像,则支持情况如下:
Linux公共镜像开启动态获取IPv6功能时,需要先判断是否支持IPv6协议栈,再判断是否已开启动态获取IPv6。目前,所有Linux公共镜像均已支持IPv6协议栈,并且Ubuntu 16操作系统已默认开启动态获取IPv6。即Ubuntu 16操作系统无需配置,其他Linux公共镜像需要执行开启动态获取IPv6的操作。
(可选)步骤3:购买和加入共享带宽
默认IPv6地址只具备私网通信能力,如果您需要通过该IPv6地址访问Internet或被Internet上的IPv6客户端访问,您需要购买和绑定共享带宽。
如您已有共享带宽,可以不用重新购买,直接将IPv6地址加入共享带宽即可。
购买共享带宽
- 登录管理控制台。
- 在管理控制台左上角单击,选择区域和项目。
- 在页面左上角单击图标,打开服务列表,选择“网络 > 弹性公网IP”
- 在左侧导航栏,选择“弹性公网IP和带宽 > 共享带宽”。
- 在页面右上角,单击“购买共享带宽”,按照提示配置参数。
表6 参数说明 参数
说明
取值样例
计费模式
购买共享带宽时使用的计费模式,分为以下两种:
- 包年/包月:在使用前一次性支付一定期限(如1个月、1年等)的费用,后续使用期限内不再针对此共享带宽资源扣费。
- 按需计费:按照共享带宽的使用时长进行计费。
包年/包月
区域
不同区域的资源之间内网不互通。请选择靠近您客户的区域,可以降低网络时延、提高访问速度。
华东-上海一
线路
共享带宽的线路类型。共享带宽支持添加线路类型与带宽线路类型相匹配的EIP,具体匹配关系如下:
- 普通带宽:支持加入线路类型为全动态BGP、优选BGP类型的EIP。
- 优选BGP:支持加入线路类型为优选BGP类型的EIP。
说明:在“中国-香港”区域,普通带宽线路类型的共享带宽仅支持加入线路类型为全动态BGP类型的EIP。
普通带宽
计费方式
共享带宽的计费方式。
支持按带宽计费、按增强型95计费。
说明:- 按需计费模式下,才能选择按增强型95计费。
- 用户等级大于等于V4才可以选购增强型95计费。增强型95计费将按照多次去峰值后的实际使用带宽付费,按月结算。您可以设置保底带宽(带宽大小*保底百分比),如果实际的月峰值带宽小于等于保底带宽,将按照保底带宽计费,否则,将按照实际的月峰值带宽计费。
- 如果选择增强型95计费,共享带宽300Mbit/s起售。
关于增强型95计费的更多信息请参见什么是增强型95计费?
按带宽计费
带宽大小
共享带宽的大小,单位Mbit/s,5M起售。
10
企业级QoS功能
开启企业级QoS功能,共享带宽将支持对带宽进行限速,带宽分配更加合理,提升共享带宽利用率。设置限速,不做计费。详情请参考企业级QoS功能。
该功能目前已上线的区域有:西南-贵阳一、中国-香港。
-
企业项目
申请共享带宽时,可以将共享带宽加入已启用的企业项目。
企业项目管理提供了一种按企业项目管理云资源的方式,帮助您实现以企业项目为基本单元的资源及人员的统一管理,默认项目为default。
关于创建和管理企业项目的详情,请参见《企业管理用户指南》。
default
名称
共享带宽的名称。
Bandwidth-001
购买时长
包年包月场景需要选择,购买共享带宽的时长。
2个月
- 单击“立即购买”。
- 在产品配置信息确认页面,再次核对共享带宽信息,阅读并勾选“弹性公网IP服务声明”。
加入共享带宽
- 在共享带宽列表页,单击操作列的“添加公网IP”。
图5 加入共享带宽入口
- 将IPv6地址加入共享带宽。
图6 添加IPv6双栈网卡到共享带宽
- 单击“确定”。
结果验证
登录到ECS实例,ping一个公网上的IPv6服务,验证连通性。例如:ping6 huawei.com,执行结果样例如图7所示。
您可以使用SSH方式、或RDP文件通过EIP地址登录该ECS,具体请参见登录弹性云服务器。
