收集云服务器网络信息

操作场景

为多网卡云服务器配置策略路由之前，您需要收集云服务器的网络信息，请根据云服务器操作系统及IP类型参考对应的指导，具体说明如下：
  • 对于Linux IPv4场景，您需要收集的信息如表1所示。
    表1 Linux IPv4场景信息说明

    类型

    主网卡

    扩展网卡

    获取方法

    源端
    • 网卡地址：10.0.0.115
    • 子网网段：10.0.0.0/24
    • 子网网关：10.0.0.1
    • 网卡地址：10.0.1.183
    • 子网网段：10.0.1.0/24
    • 子网网关：10.0.1.1

    目的端

    网卡地址：10.0.2.12

    不涉及
  • 对于Linux IPv6场景，您需要收集的信息如表2所示。
    表2 Linux IPv6场景信息说明

    类型

    主网卡

    扩展网卡

    获取方法

    源端
    • IPv4网卡地址：10.0.0.102
    • IPv6网卡地址：2407:c080:1200:1dd8:859c:e5d5:8b3d:a2d9
    • 子网IPv6网段：2407:c080:1200:1dd8::/64
    • 子网IPv6网关：2407:c080:1200:1dd8::1
    • IPv4网卡地址：10.0.1.191
    • IPv6网卡地址：2407:c080:1200:1a9c:7cc0:63b5:8e65:4dd8
    • 子网IPv6网段：2407:c080:1200:1a9c::/64
    • 子网IPv6网关：2407:c080:1200:1a9c::1

    目的端
    • IPv4网卡地址：10.0.2.3
    • IPv6网卡地址：2407:c080:1200:1dd9:16a7:fe7a:8f71:7044

    不涉及
  • 对于Windows IPv4场景，您需要收集的信息如表3所示。
    表3 Windows IPv4场景信息说明

    类型

    主网卡

    扩展网卡

    获取方法

    源端
    • 网卡地址：10.0.0.59
    • 子网网关：10.0.0.1
    • 网卡地址：10.0.1.104
    • 子网网关：10.0.1.1

    目的端

    网卡地址：10.0.2.12

    不涉及
  • 对于Windows IPv6场景，您需要收集的信息如表4所示。
    表4 Windows IPv6场景信息说明

    类型

    主网卡

    扩展网卡

    获取方法

    源端

    网卡地址：2407:c080:802:aba:6788:fb94:d71f:8deb

    网卡地址：2407:c080:802:be6:71c8:42e0:d44e:eeb4

    获取云服务器网卡地址

    目的端

    网卡地址：2407:c080:802:be7:c2e6:d99c:b685:c6c8

    不涉及

以上表格中收集的信息仅为示例，具体信息请您以实际环境为准。

获取云服务器网卡地址

  1. 登录管理控制台。
  1. 在管理控制台左上角单击，选择区域和项目。
  1. 在服务列表，选择“计算 > 弹性云服务器”。
  2. 在弹性云服务器列表中，选择目标弹性云服务器，并单击名称对应的超链接。

    进入弹性云服务器“基本信息”页签。

  3. 在网卡区域，查看云服务器主网卡和扩展网卡对应IP地址。

    支持查看IPv4及IPv6地址。

    图1 查看云服务器网卡地址

获取子网网段和网关地址

  1. 登录管理控制台。
  1. 在管理控制台左上角单击，选择区域和项目。
  1. 在服务列表，选择“计算 > 弹性云服务器”。
  2. 在弹性云服务器列表中，选择目标弹性云服务器，并单击名称对应的超链接。

    进入弹性云服务器“基本信息”页签。

  3. 在云服务器信息区域，单击虚拟私有云对应的超链接。

    进入“虚拟私有云”页面。

  4. 在虚拟私有云列表中，单击“子网个数”所在列的数字。

    进入“子网”页面。

  5. 在子网列表中，查看目标子网对应的网段。

    支持查看IPv4和IPv6地址。

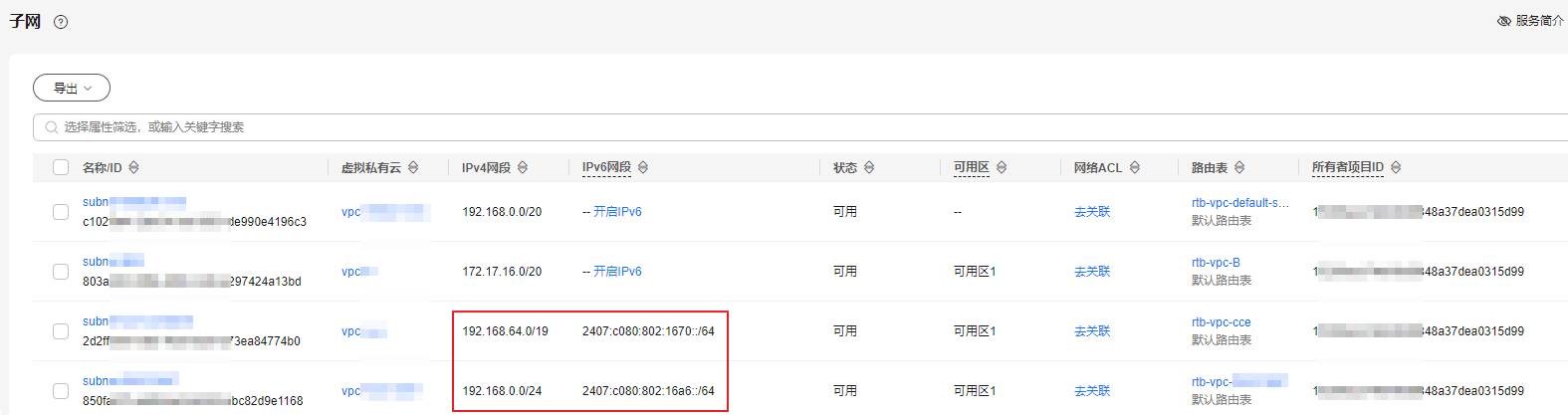

    图2 查看子网网段
  6. 在子网列表中，单击子网名称对应的超链接。

    进入子网的“基本信息”页面。

  7. 选择“IP地址管理”页签，查看目标子网对应的网关地址。

    支持查看IPv4和IPv6地址。

    图3 查看子网对应的网关地址
