GeminiDB Redis 在IM场景中的应用

更新时间:2024-12-16 GMT+08:00
分享

背景

即时通讯(Instant Messaging,简称IM)是一个实时通信系统,允许两人或多人使用网络实时的传递文字消息、文件、语音与视频。微信、QQ等IM类产品在这个高度信息化的互联网时代已成为生活必备品,IM系统中最核心的部分是消息系统,消息系统中最核心的功能是消息的同步、存储和检索。

  • 消息同步:将消息完整的、快速的从发送方发送至接收方。消息同步系统最重要的衡量指标是消息传递的实时性、完整性、顺序性以及支撑的消息规模。
  • 消息存储:即消息的持久化,传统消息系统通常支持消息在接收端的本地存储,数据基本不具备可靠性。现代消息系统支持消息在云端存储,从而实现消息漫游:账号可在任意客户端登陆查看所有历史消息。
  • 消息检索:消息一般是文本,所以支持全文检索也是必备的能力之一。传统消息系统通常来说基于本地存储的消息数据来构建索引,支持消息的本地检索。而现代消息系统支持消息的在线存储以及存储过程中构建索引,提供全面的消息检索功能。

使用场景

IM系统可用于聊天,游戏、智能客服等诸多行业。不同行业对IM系统的成本、性能、可靠性、时延等指标的需求是不同的,架构设计需要进行平衡。

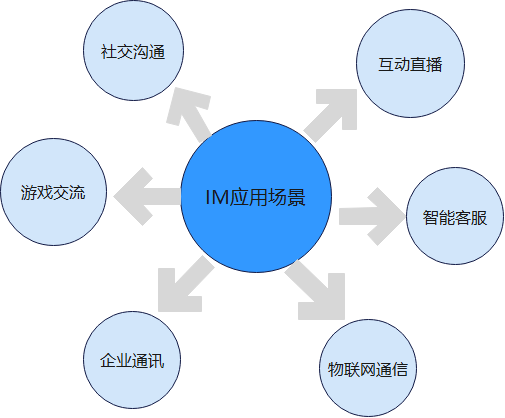

图1 IM应用场景

IM系统架构

首先介绍IM系统架构设计所涉及到的一些基本概念。

  • 传统架构和现代架构对比
    图2 传统架构和现代架构对比

    传统架构:

    • 先同步后存储。
    • 在线消息同步和离线消息缓存。
    • 服务端不会对消息进行持久化,无法支持消息漫游。

    现代架构:

    • 先存储后同步。
    • 划分消息存储库与消息同步库。消息存储库用于全量保存所有会话消息,主要用于支持消息漫游。消息同步库,主要用于接收方的多端同步。
    • 提供消息全文检索能力。
  • 读扩散和写扩散对比

    针对用户消息较多的场景,如何保证消息传递的可靠性、一致性并且有效的降低服务器或者客户端的压力。其中,采用何种读写模型对IM系统至关重要,这里介绍两种模型:读扩散和写扩散。

    图3 读扩散

    如上图所示,用户B与每个聊天的人(A1,A2,A3)都有一个信箱(一种数据结构的抽象,用于存储消息),B在查看聊天信息时需读取所有有新消息的信箱。IM系统里的读扩散通常是每两个相关联的人就有一个信箱。

    读扩散优点:
    • 写操作(发消息)轻量,不管是单聊还是群聊,只需要往相应的信箱写一次即可。
    • 每一个信箱天然就是两个人的聊天记录,可以方便查看和搜索聊天记录。

    读扩散缺点:

    • 读操作(读消息)很重,存在读放大效应。

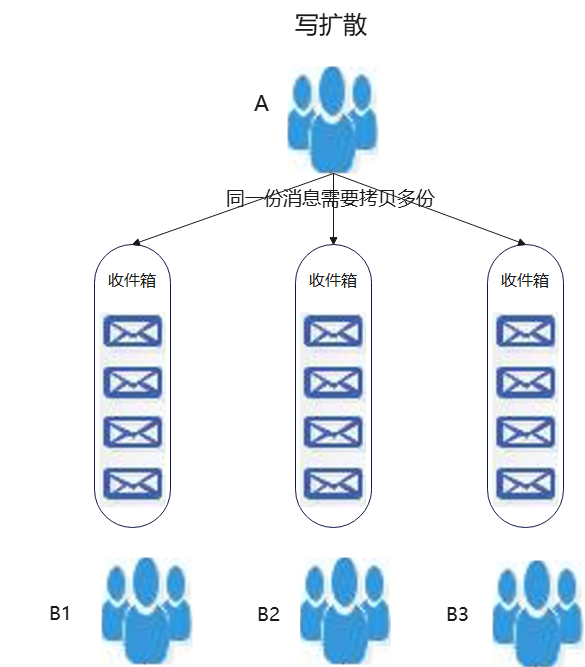

    图4 写扩散

    如上图,在写扩散中,用户(B1,B2,B3)都只从自己的信箱里读取消息,但写(发消息)的时候,对于单聊跟群聊处理如下:

    • 单聊:往自己的信箱跟对方的信箱都写一份消息;同时,如果需要查看两个人的聊天历史记录的话还需要再写一份。
    • 群聊:发信息时需要针对所有群成员的信箱都写一份消息。群聊使用的是写扩散模型,而写扩散很消耗资源,因此微信群有人数上限(目前是500)。

    写扩散优点:

    • 读操作很轻量,只需要读取自己的邮箱。
    • 可以很方便实现消息的多终端同步。

    写扩散缺点:

    • 写操作很重,尤其是对于群聊来说。
  • 推模式、 拉模式 和推拉结合模式对比
    图5 推模式、 拉模式与 推拉结合模式的对比

    在IM系统中,消息的获取通常有三种模式:

    • 推模式(Push):新消息到达时由服务器主动推送给所有客户端;需要客户端和服务器建立长连接,实时性很高,对客户端来说只需要接收处理消息即可;缺点是服务端不知道客户端处理消息的能力,可能会导致数据积压。
    • 拉模式(Pull):由前端主动发起拉取消息的请求,为了保证消息的实时性,一般采用推模式,拉模式一般用于获取历史消息;因客户端拉取新消息的时间间隔不好预设,太短可能会导致大量的连接拉取不到数据,太长导致数据接收不及时。
    • 推拉结合模式:兼顾push和pull两种模式的优点。新消息来临时服务器会先推送一个新消息到达的通知给前端,前端接收到通知后就向服务器拉取消息。

IM技术挑战

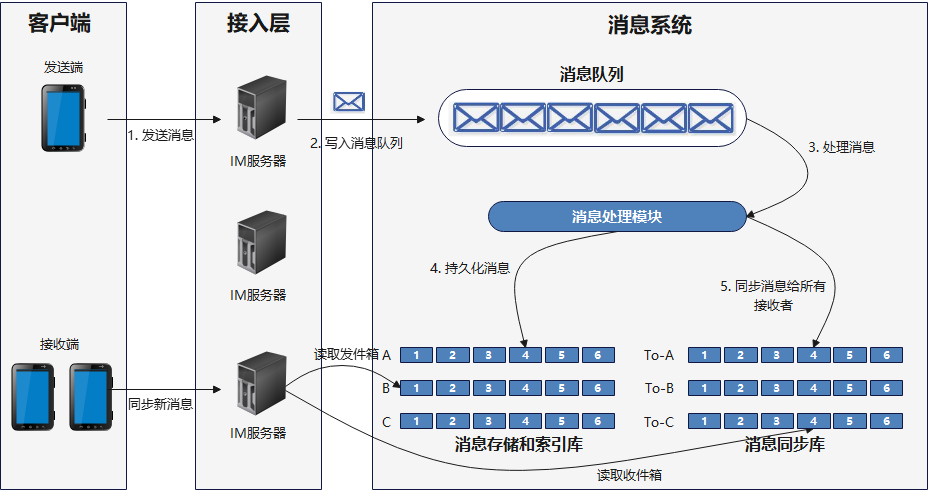

图6 IM系统总体架构图

Client双方通信会经过Server转发来完成消息传递。其核心为消息存储库和消息同步库。这两种库对存储层的性能有极高的要求。

  • 支撑海量数据存储:对于消息存储库来说,如果需要消息永久存储,则随着时间的积累,数据规模会越来越大,需存储库支持容量无限扩展以应对日益增长的消息数据。
  • 低存储成本:消息数据具有明显的冷热特征,大部分查询集中在热数据,冷数据需要一个低成本的存储方式,否则随着时间的积累,数据量不断膨胀,存储成本会不断上升。
  • 数据生命周期管理:不管是对于消息数据的存储还是同步,数据都需要定义生命周期。存储库是用于在线存储消息数据本身,通常需要设定一个较长周期的保存时间。而同步库是用于写扩散模式的在线或离线推送,通常设定一个较短的保存时间。
  • 极高的写入吞吐:绝大部分IM类场景,通常是采用写扩散模型,写扩散要求底层存储具备极高的写入吞吐能力,从而应对消息洪峰。
  • 低延迟的读:消息系统通常应用于在线场景,具备较高的实时性,读取延迟应尽可能低。

GeminiDB Redis在IM场景中的优势

IM系统的核心是存储层,其性能差异将直接影响IM系统的用户体验。目前存储层可选择的数据库产品有很多,如HBase、开源Redis等等。选择何种数据库,需根据业务规模、成本、性能等指标来进行综合选择。这里介绍一种NoSQL数据库:GeminiDB Redis,在性能和规模上,可以满足IM系统对存储层的严格要求:海量数据存储、低存储成本、生命周期管理、写入吞吐大、读取时延低。

GeminiDB Redis是华为云数据库团队自主研发且兼容Redis5.0协议的云原生数据库,采用计算存储分离架构。存储侧使用自研的存储系统,容量无限扩展、强一致、高可靠。计算侧基于 LSM 存储引擎实现,通过将大量的随机写转换为顺序写,从而极大的提升了数据写入性能,同时也通过读缓存、bloom filter 等极大优化了读取性能。下图是GeminiDB Redis在IM场景的优势介绍。

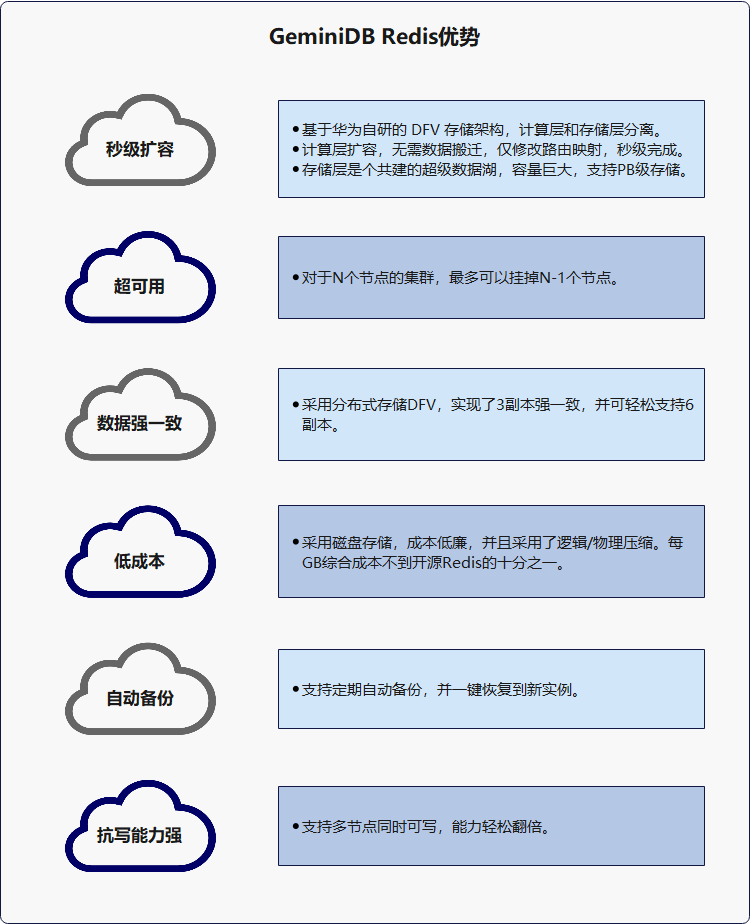

图7 GeminiDB Redis优势

基于GeminiDB Redis的IM应用案例

下图是基于GeminiDB Redis的IM系统模型图,使用stream作为基本数据结构。redis stream不仅可以作为消息存储容器,还实现了生产者、消费者等基本模型,具有IM系统的基本功能,如消息订阅,分发、增加消费者等,用户可基于GeminiDB Redis快速构建一套IM系统。创建一个群聊时,在redis中对应地为该群聊创建一个stream队列。在发送消息时,每个用户都将消息按照时间顺序添加到stream队列中,保证了消息的有序性。stream是一个持久化的队列,可保证信息不丢失。

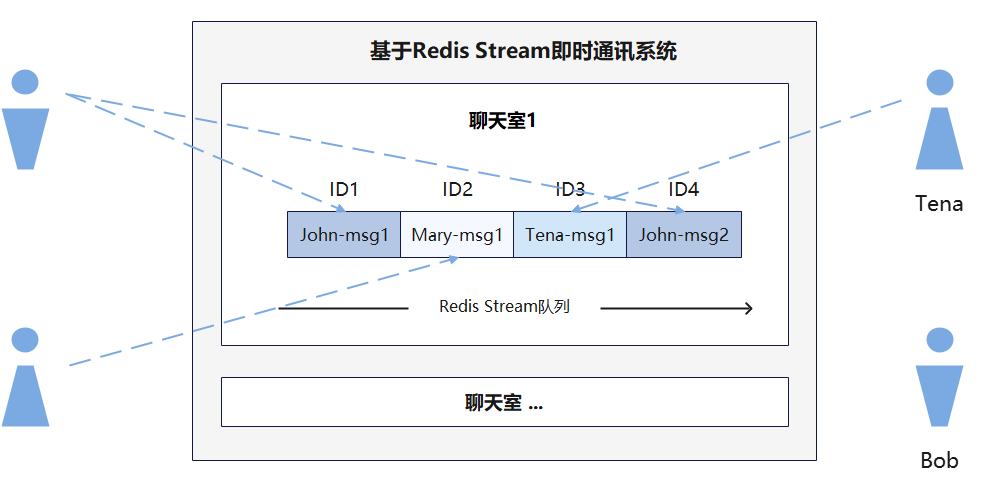

图8 基于Redis Stream及时通讯系统

GeminiDB Redis通过一系列技术创新实现了读写性能水平扩展,秒级扩容,低成本以及自动备份等功能, 可作为IM系统的存储层,其优异的读写性能和高级特性将会极大助力IM应用.同时,GeminiDB Redis 在开源Redis的基础之上,较好平衡了性能和成本,能够广泛应用在智慧医疗、流量削峰、计数器等领域。
