部署架构设计

支持手工部署和自动化部署。仅允许架构师角色用户进行架构设计,如需修改您的角色权限,请联系本空间的管理员为您设置角色(参考成员管理,在成员管理中编辑角色即可)。

  • 手工部署:手工选择/填写集成架构对应的云服务及相关配置,后续资源开通和应用部署均为手动完成;
  • 手工部署(图形模式):图形模式进行配置清单配置;
  • 自动化部署:编排部署架构,实现自动部署基础资源和应用。

手工部署

  1. 架构师登录解决方案工作台后,单击“工作空间”下对应空间名称进入空间内,选择对应方案依次单击“更多>设计”按钮,进入设计中心。您也可以直接点击左侧导航栏的“设计中心”快速进入,进入后选择相应的方案即可。
  2. 在指定集成架构下点击“操作”下的“新建”(或者点击【创建一个集成架构】按钮),开始新建部署架构。
  3. 自定义填写架构名称和描述,架构类型选择“手工部署”,选择部署底座后点击【确定】。

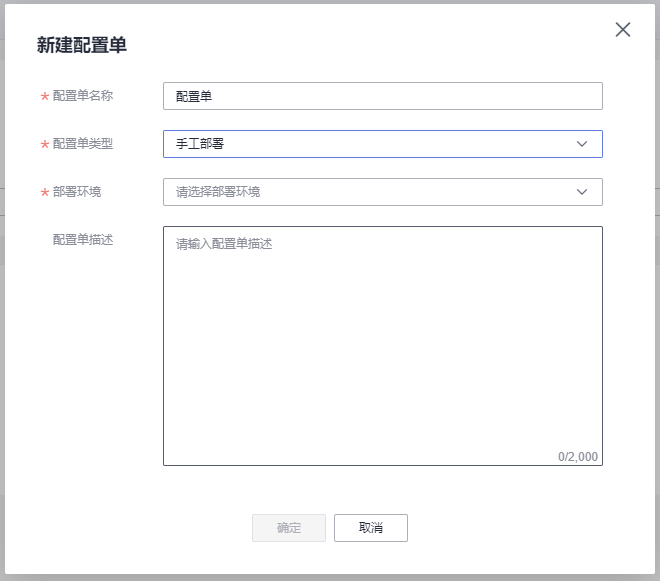

    图1 新建手工部署架构

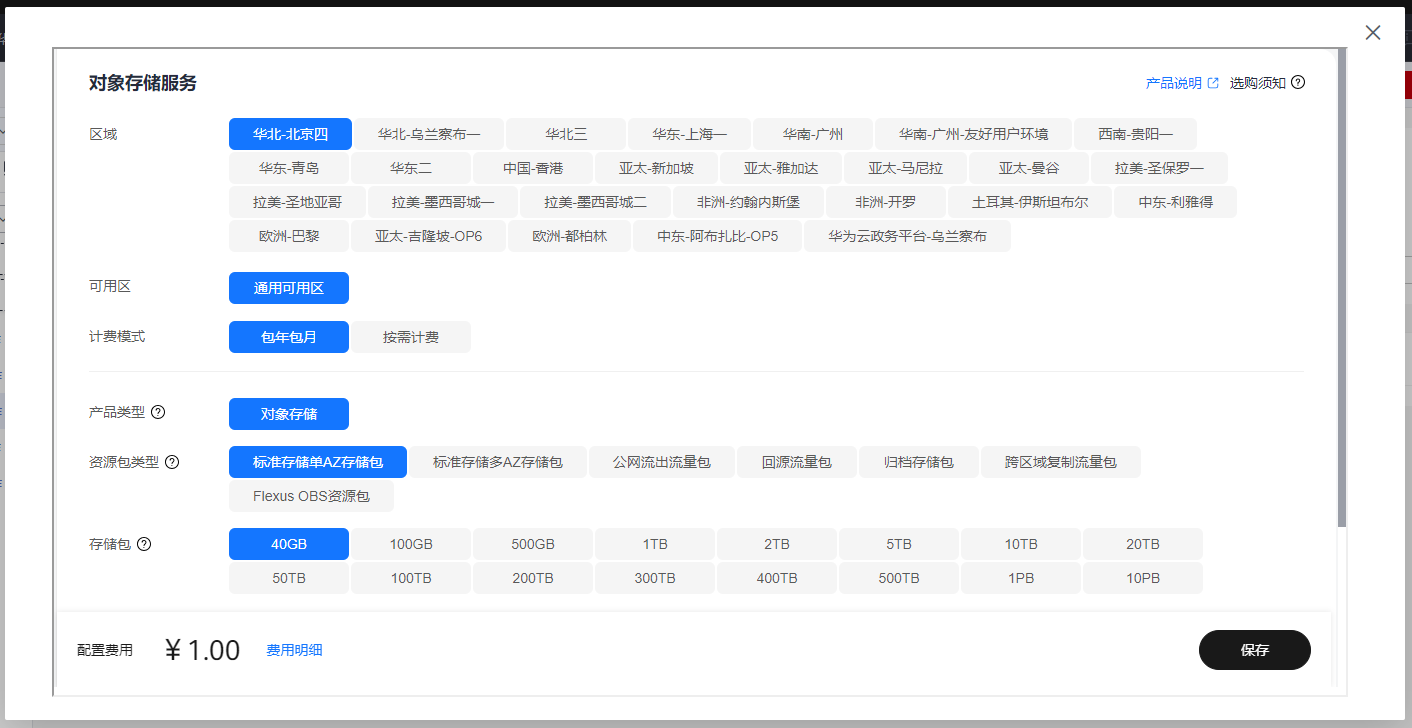

  4. 在该手工部署架构下新建配置项,配置该集成架构的部署架构。选择相应云服务后,您可以通过弹窗选择该云服务的相应配置;同时支持您自定义服务,自定义输入该服务的相关配置信息。

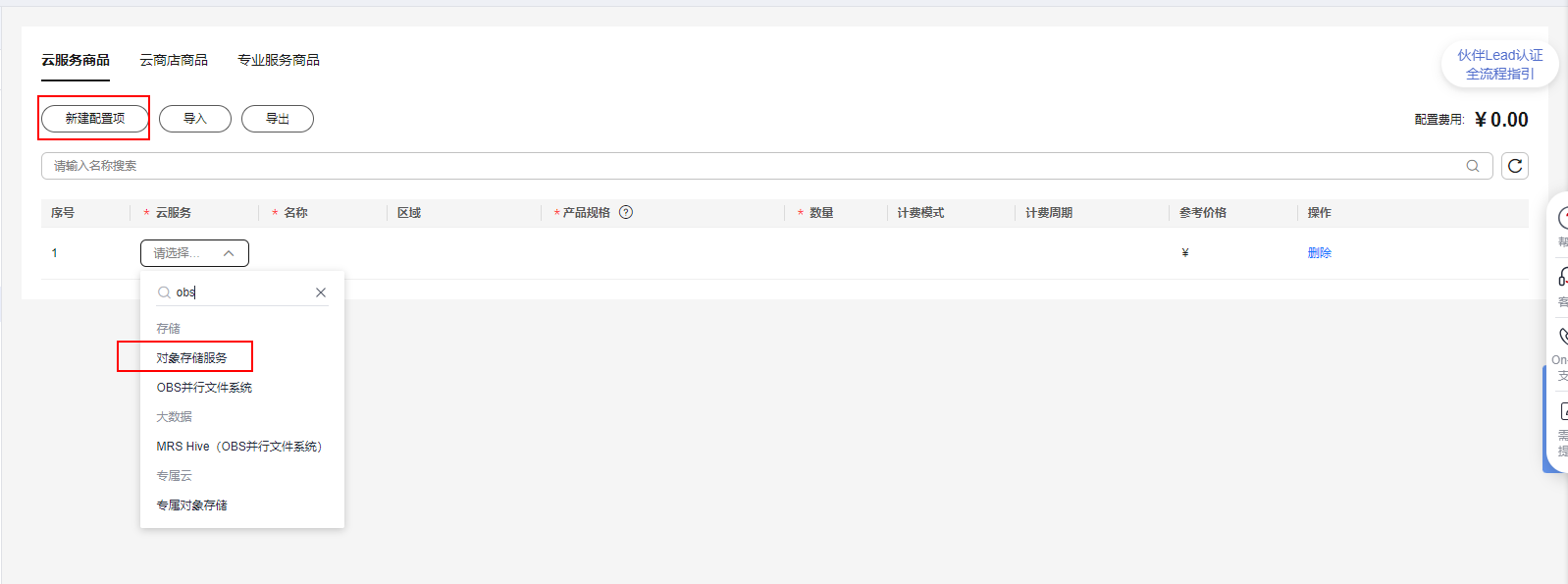

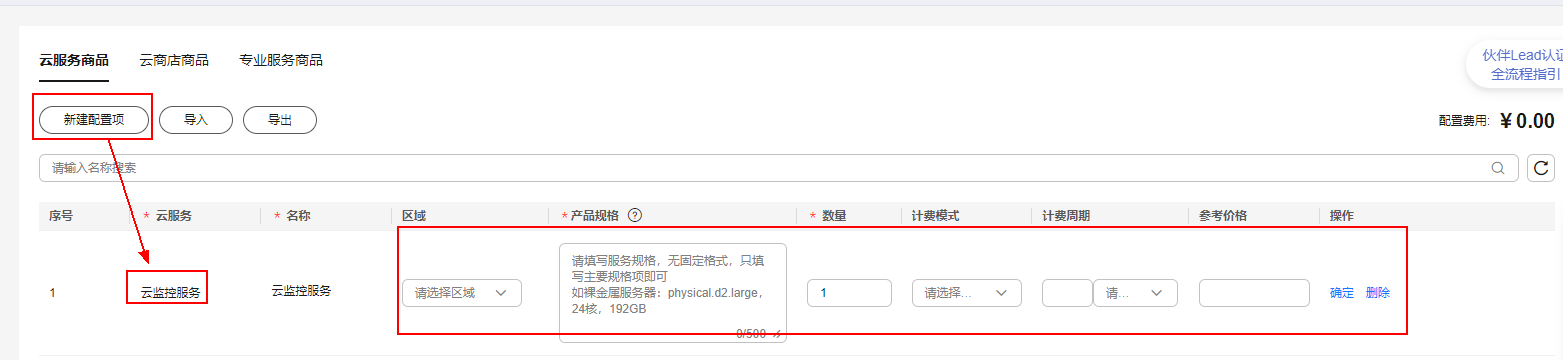

    图2 新建手工部署架构配置项

    同时,支持导入导出配置清单。

    • 导入配置:下载配置清单模板,填写相关配置信息后导入该模板,即可完成配置清单配置。
    • 导出配置:支持将部署配置清单导出EXCEL表。

手工部署(图形模式)

  1. 架构师进入设计中心后,单击设计中心页面左上角集成架构名称右侧“操作”下的“新建”,开始新建部署架构,在当前集成架构下开始新建部署架构,选择“手工部署(图形模式)”类型。
    您也可以在对应的集成架构下切换至“云服务规格配置”页签,进行图形模式的手工部署清单配置。
    图3 新建手工部署架构(图形模式)
  2. 新建成功后进入配置页面,,选中图元后点击“选择规格”或“自定义规格”可进行规格配置。
    含有价格计算器的云服务会自动加载价格配置窗口、在弹出的窗口中配置云服务规格后保存即可;标红的图元表示该图元还未配置规格。

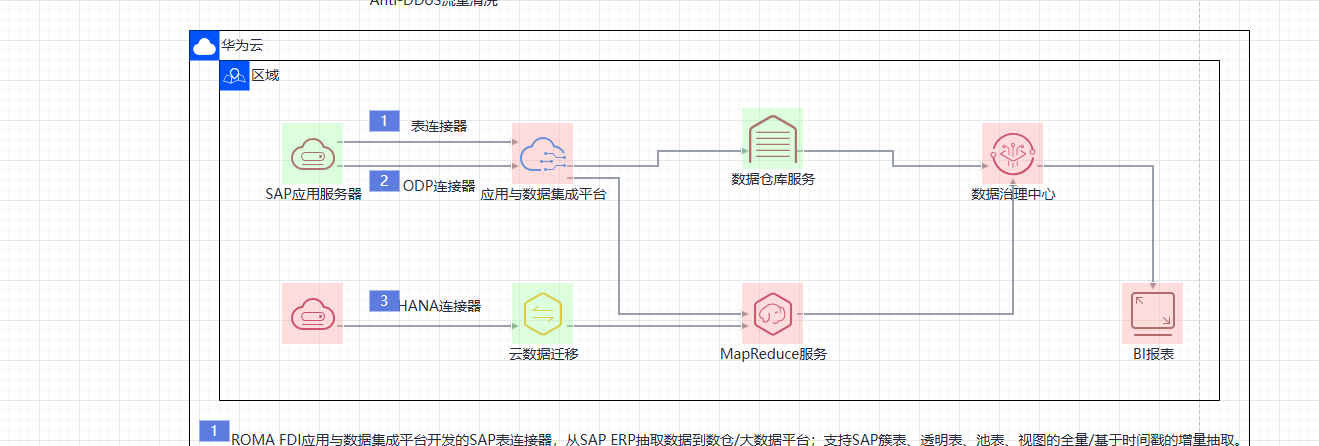

    图4 云服务规格配置主页
  3. 再依次选择其它图元后,配置其它云服务规格后保存配置即可。完成后点击配置界面右侧的“列表预览”,可预览配置的云服务规格;您也可以切换至“配置清单”TAB页,导出配置清单。

自动部署

  • CAM自动部署
    1. 架构师进入设计中心后,单击设计中心页面左上角集成架构名称右侧“操作”选项下的“新建”(当该架构下还没有部署架构的时候,可以点击【创建一个部署架构】),开始新建部署架构,在当前集成架构下开始新建部署架构,选择“自动部署(CAM)”类型。
      当前仅支持华为公有云下华南广州区域的自动部署架构设计。
      图5 新建自动部署架构
    2. 新建成功后,点击【进入设计】,进入自动部署架构设计的页面。
      图6 进入设计
    3. 通过拖拽的方式选择图元,单击图元可进行基础信息配置,完成后点击保存。
      图7 设计中心-部署架构设计主页
    4. 部署实例。部署调试将会在当前账号下开通所配置的资源,请确认资源费用。
      图8 设计中心-自动化部署调试
    5. 点击【立即部署】后等待几分钟,部署完成后可点击对应的服务进入服务详情页。如果需要删除资源,可通过【释放】操作释放所部署的资源。
      图9 自动部署完成

    自动部署架构支持在后续进行验证时一键部署,参考自动部署(CAM)

    自动化部署架构在部署调试时会在您当前您的账号下进行云服务资源开通,对应云服务将会产生费用,您可以在调试结束后释放资源。

  • RFS自动部署
    1. 架构师进入设计中心后,单击设计中心页面左上角集成架构名称右侧“操作”选项下的“新建”(当该架构下还没有部署架构的时候,可以点击【创建一个部署架构】),开始新建部署架构,在当前集成架构下开始新建部署架构,选择“自动部署(RFS)”类型。
      图10 新建部署架构

    2. RFS部署架构设计界面介绍
      图11 RFS架构设计界面
      表1 RFS架构设计界面说明

      编号(对应上图)

      解释

      1

      控制栏,集中显示设计台的快捷控制操作。

      2

      资源栏,展示所有可被拖动设计的资源。各资源按照其所属的服务进行分类。

      您可以把想要编排的资源拖动到设计台画布,并运用其生成的连接点进行逻辑关系的定义与关联。

      3

      设计台,用户设计模板的主要操作画布,用于连接资源之间的关系。

      4

      属性栏,释放一个拖动资源或选中一个拖动资源时,属性编辑面板会展示您所选中资源所包含的属性名、属性类型,便于您在模板栏进行属性编写或定义时做参照。

      5

      模板代码,一种声明式语言,通过代码的执行实现资源的自动化部署。

    3. 保存模板:架构设计完成后点击【保存模板】,后续验证中心通过模板创建资源栈。后续自动部署步骤请参考 资源开通-自动部署(RFS)

多底座差异化评估

部署架构含底座属性,即,识别不同部署环境的差异化并给出验证策略建议。

如下图所示,点击部署架构右侧的“操作”-“评估”按钮,可对该部署架构进行底座差异化评估,评估该底座的云服务在其他底座上是否有差异并给出验证策略建议。

图12 差异化明细
图13 评估结论
