设计架构

创建技术架构

集成架构设计详细操作步骤参见集成架构设计。

1. 伙伴架构师用户登录解决方案工作台，进入工作空间--》选择需要设计的方案--》点击“更多”下拉框--》点击“设计”，即可跳转到架构“设计中心”的页面。
   图1 架构设计入口


不复用报告-架构设计指导

设计集成架构：

1. 进入“设计中心”点击“创建一个技术架构”--》“集成架构”--》点击“集成架构”
   图2 创建“集成架构”

2. 新建集成架构，须填写的信息如下：
   • 架构名称：默认为“集成架构”，可自定义。
   • 选择架构模板：本次以选择“无模板”举例，您也可以根据情况选择合适的方式。
     1. 无模板：不使用模板。
     2. 加速场架构模板：加速场架构模版提供了同场景下的参考架构，您可以引用至当前的方案下进行二次编辑从而更高效的完成架构设计。例如可以通过模板关键字搜索：“我想找一个制造行业供应链协同场景的模板”
        说明：

        解决方案工作台解决方案加速场提供大量架构模板可供架构设计参考，还可以通过引用后修改使用，详细使用操作参见架构模板帮助文档。

     3. 从已有架构复制：如果在这个空间之前已经创建了其他的空间，且画好了架构图，则可以通过这里把其他空间的架构图复制到本空间（使用该功能，部署架构也会同步复制）。
   • 部署环境：本次方案部署的环境，这里只能选择创建方案时候填写的部署环境，其他的部署环境会置灰无法选择（由于下方截图的这个方案在方案设计的时候选择的是“华为公有云”，所以这里也只能选择“华为公有云”）。
   • 架构描述：可以对架构图进行说明，一般无需填写。

   以上信息都完善后，点击“确认”，提交集成架构的信息。

   图3 完善“集成架构信息”

3. 进入画布设计的页面。
   • 您可以通过拖拽的方式，将左边的图元拖拽到右边的画布中，并用线条等图形将图元连接，体现逻辑组网关系和业务流转关系。
   • 如您想参考现有的架构模板，您可以点击右下角的“模板推荐”，筛选您需要的模板，如有合适的模板，你可以引用到当前空间的画布中，并根据您本次的部署情况稍加调整。

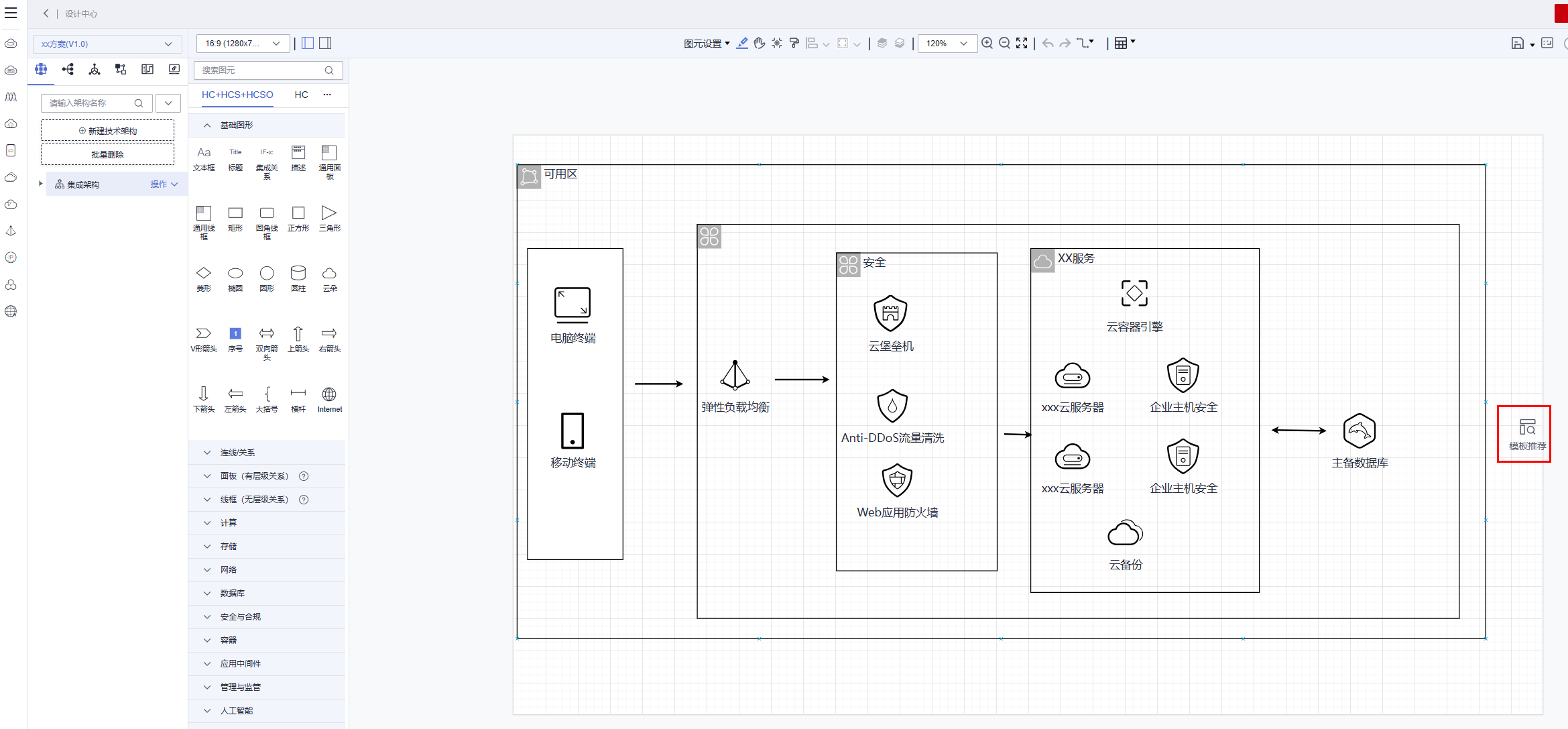

   图4 画布设计页面

4. 如果您有使用到自建服务/第三方应用及组件，可以在左侧的“第三方应用及组件”下方找到对应的图元后使用。
   注意：

   第三方图元需要根据您的实际情况选择，后续会根据您所选择的第三方图元生成对应的可靠性用例。

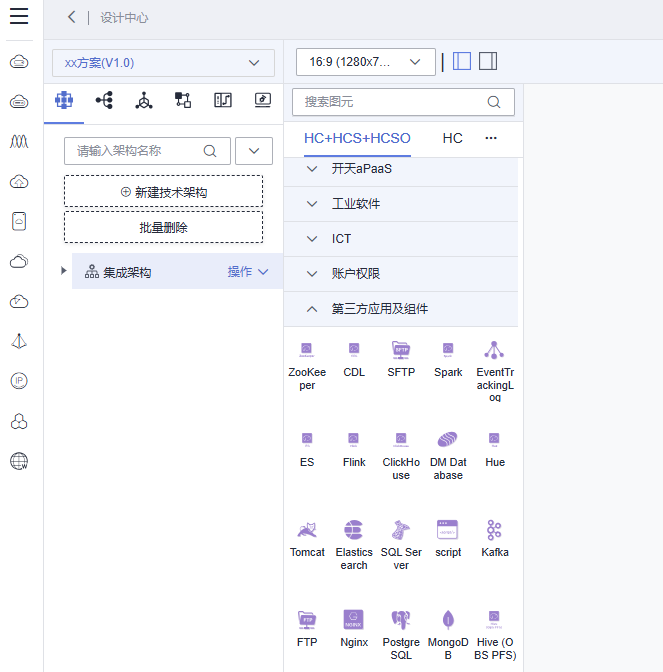

   图5 第三方应用及组件列表

5. 也可以先搜索第三方组件的名称，然后在“第三方应用及组件”下找到您需要的图元后使用（下方Nginx第三方组件仅做举例说明，您需要根据实际情况搜索您部署架构使用到的第三方应用/组件图元）。

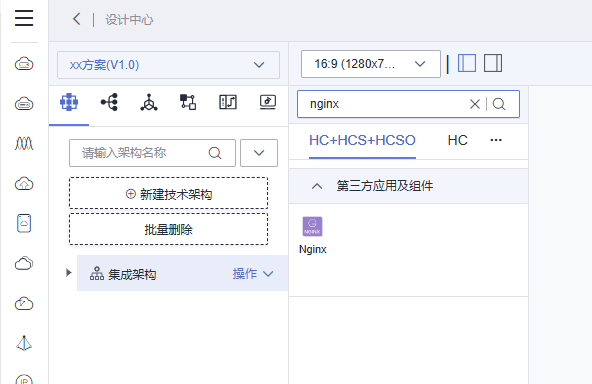

   图6 搜索第三方应用/组件名称

   注意：

   设计集成架构的要求如下：

   • 架构图需要体现逻辑组网关系，和业务流转关系。
   • 架构图需要体现使用到的华为云服务资源的种类和数量。
   • 需要在架构图体现部署了哪些业务。
   • 华为云的服务必须使用对应的华为云图标，自建的服务使用第三方的图标或者自定义的图标，如果使用自定义图标，需要对图标说明是“XX自建服务”。
   • 华为云的服务器不能使用默认的“弹性云服务器”或者“ECS”来命名，需要在命名中体现服务器的用途，比如服务器上部署了一个自建mysql数据库，则可以将服务器命名为“自建mysql数据库”；如使用到自建的redis，kafka，nginx等中间件，也需要在服务器的命名中体现出来。
   • 可靠性要求的安全服务， 比如HSS、Anti-ddos、堡垒机、Waf等也需要在架构图中体现；每台ECS都需要配置一个HSS主机安全服务，也需要在架构图中体现出来。
6. 根据设计要求完成集成架构的设计：

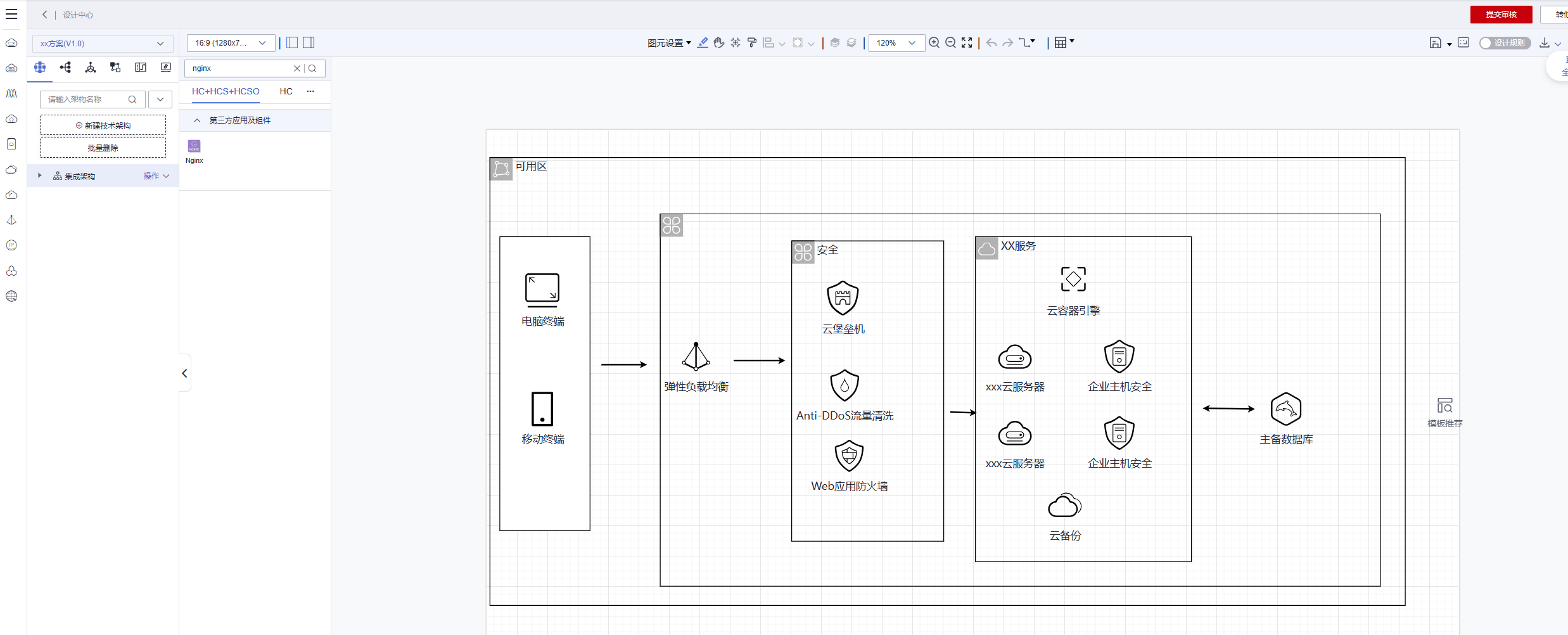

   图7 设计架构

7. 点击“保存”，根据实际情况勾选“手动评估补充”部分的内容。
   点击“确认”完成集成架构的设计。

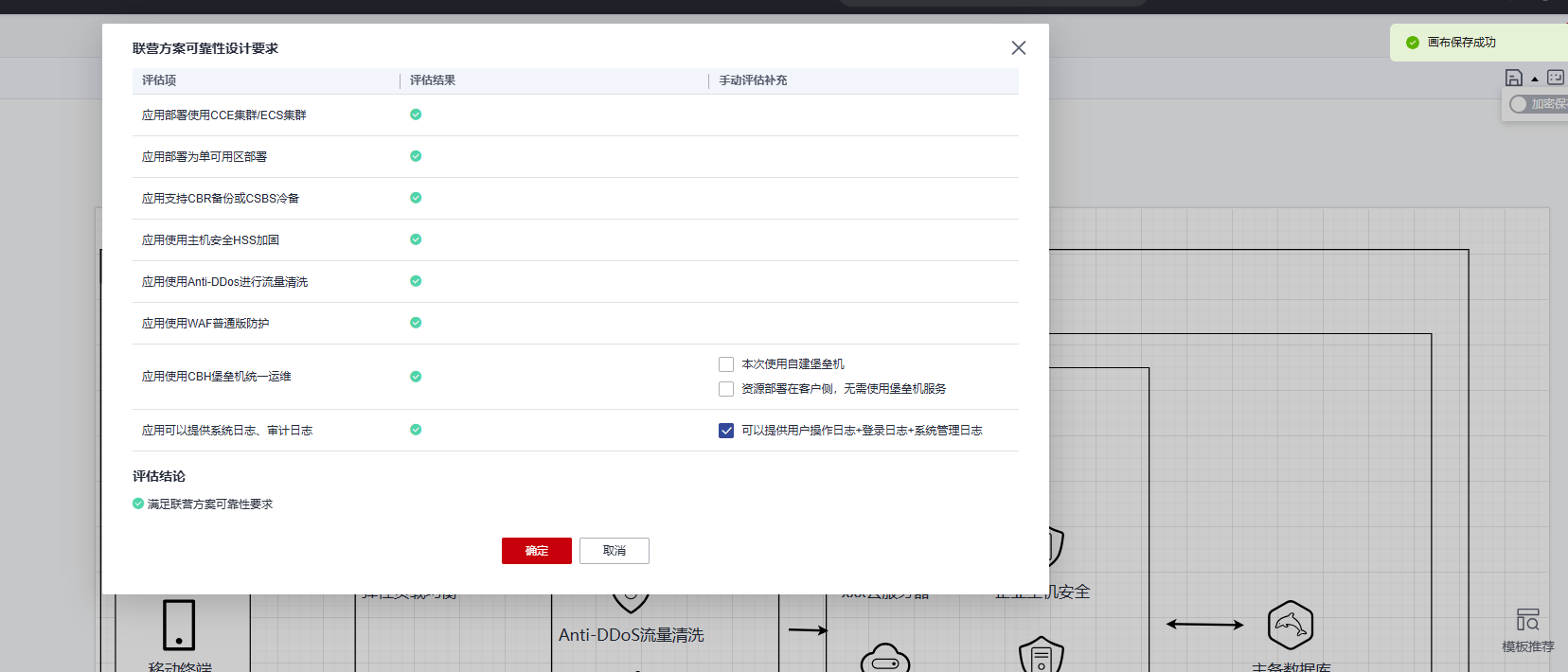

   图8 完善集成架构的可靠性要求信息


设计部署架构，配置资源清单

1. 点击“创建一个部署架构”，填写部署架构信息：
   • 架构名称：可自定义。
   • 架构类型：一共4种类型分别为手工部署、手工部署（图形模式）、自动部署（CAM）、自动部署（RFS）。本次以选择“手工部署（图形模式）”举例。
     1. 手工部署：需要手动新建并搜索架构图中的云服务进行规格配置。
     2. 手工部署（图形模式）：通过点击架构上的云图标方式，在线勾选需要的云服务的规格配置。
     3. 自动部署（CAM）：当前仅支持华为公有云下华南广州区域的自动部署架构设计。使用前请评估是否满足方案需求。
     4. 自动部署（RFS）：选择好云资源后，通过解决方案工作台一键开通资源，当前部分云服务不支持自动部署。
     说明：

     如评估本次使用自动部署，可参考自动部署的操作指导，“自动部署（CAM）”跳转后查看“自动部署-CAM自动部署”的内容；“自动部署（RFS）”跳转后查看“自动部署-RFS自动部署”的内容。

   • 部署环境：只能选择“方案创建”阶段填写的部署环境，其他的部署环境选项无法选择。
   • 架构描述：对部署架构的描述，非必填。

   完成信息填写，点击“确认”。

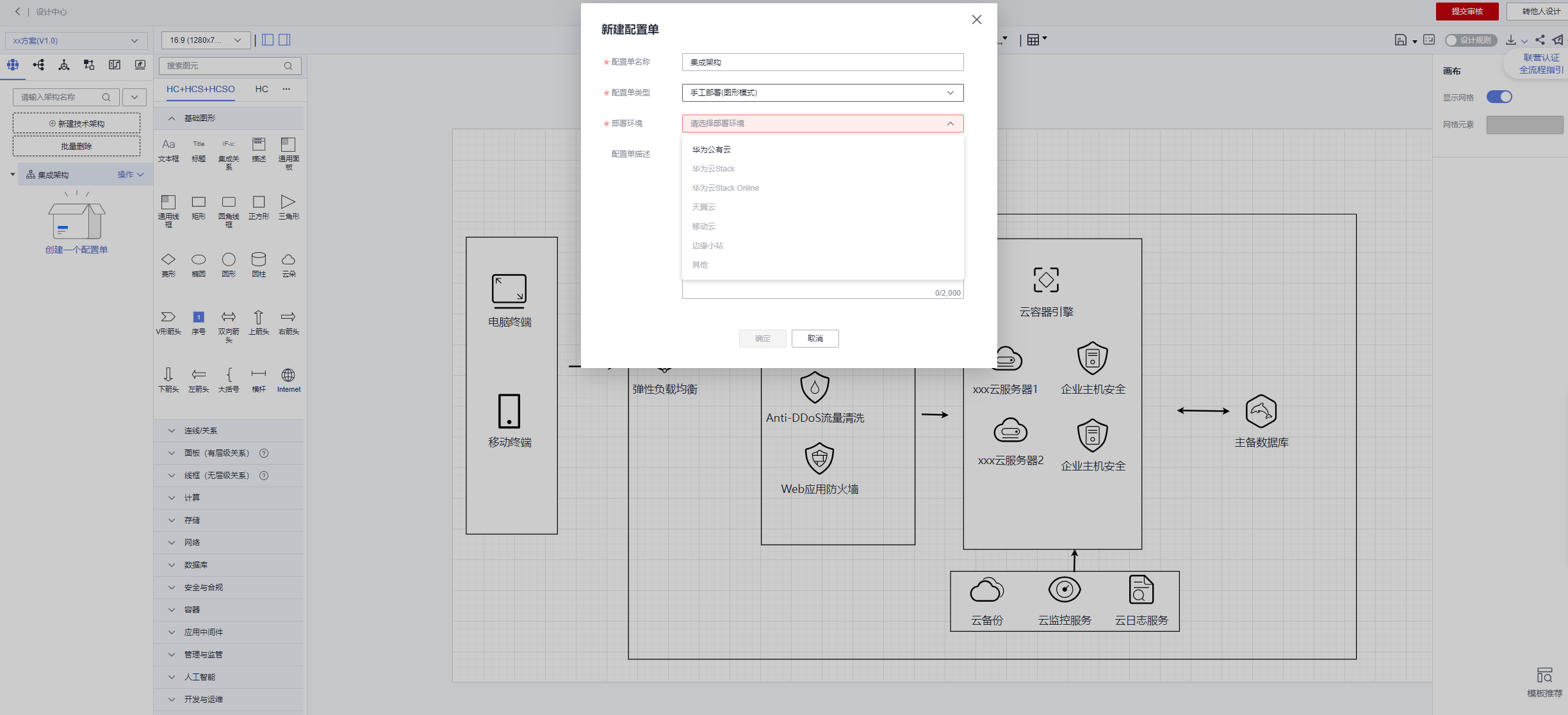

   图9 创建部署架构1

2. 点击创建好的部署架构，进入“图形化配置”页面，点击华为云服务的图标，选择云服务的规格配置信息。
   说明：

   • 配置好规格的云服务的图标底色，相比未配置规格的云服务图标，底色会发生变化，通过该方法可以直观的看出遗漏了哪些云服务未配置规格。
   • 如下图所示：未配置规格的图标底色为红色，已配置规格的图标底色为蓝色。
   • 非华为云服务的图标无需进行规格的配置。

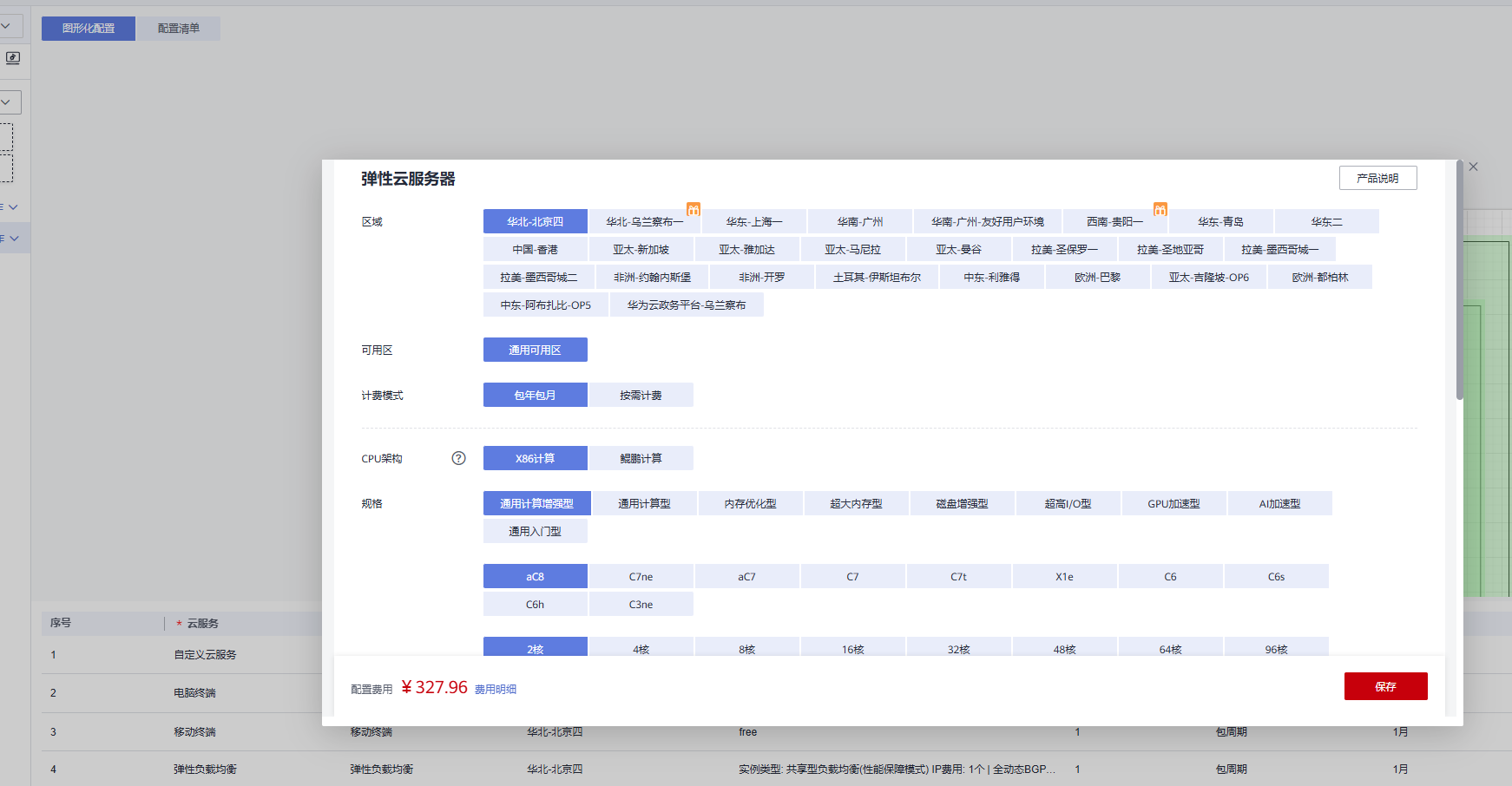

   图10 云服务规格配置1

   图11 云服务规格配置2

3. 所有的云服务的规格配置好之后，点击“配置清单”，可查看配置好的资源清单，在右上角会自动统计按照当前配置需要的费用总数。
   配置完成后点击右上角的“提交审核”按钮，待华为测试工程师审核即可。提交审核的操作指导点击跳转“提交审核”。

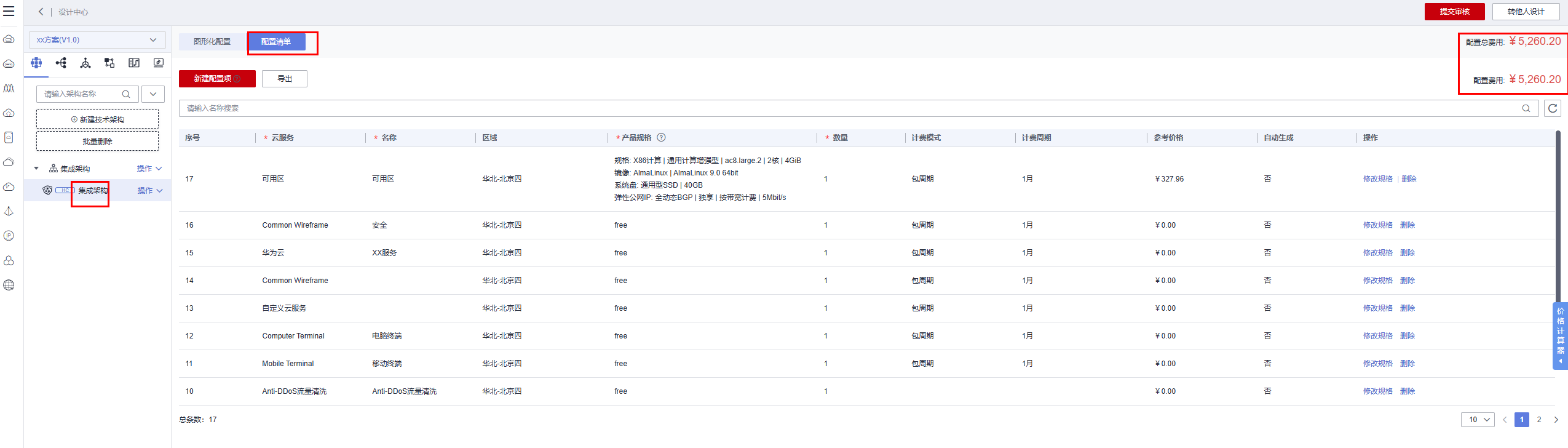

   图12 查看配置好的资源清单


注意：

云服务资源清单配置要求

• 为了不造成资源的浪费，在保证系统能正常运行的前提下，云服务的规格应当尽量选择低一点的配置。
• 云服务资源清单的种类、数量需要和架构图中云服务的种类、数量保持一致，通过“图形化配置”的方式，可以保障该要求完成。
• 所有的华为云的服务都需要有配置清单，非华为云的云服务可以不用配置清单。

复用报告-架构设计指导

1. 进入“设计中心”页面，系统会自动加载您选择的复用方案的“集成架构”和“部署架构”。如确认本次认证的“集成架构”和“部署架构”与复用方案的完全一致，则点击右上角的“提交审核”按钮，待华为测试工程师审核即可。

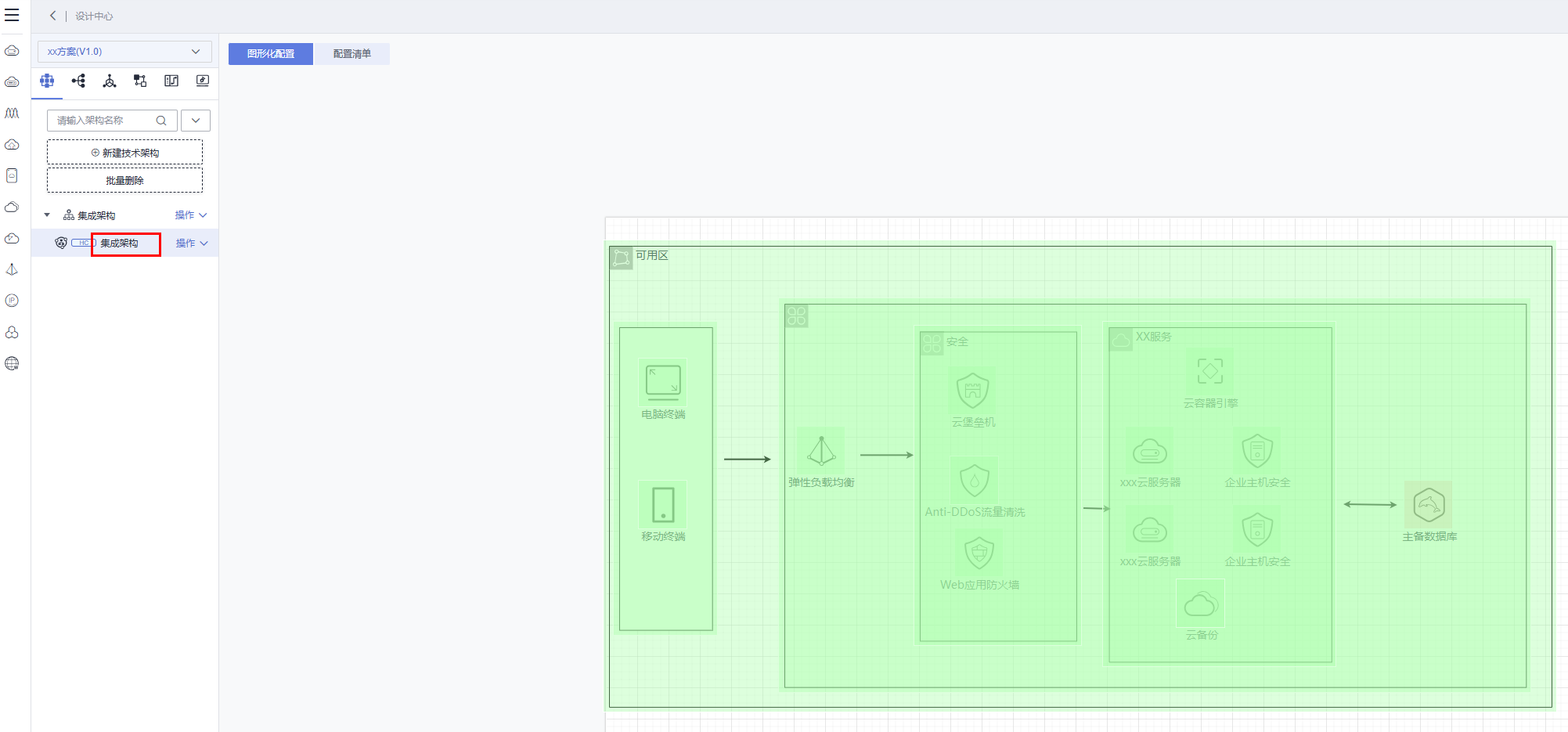

图13 复用报告-集成架构

2. 点击“集成架构”左边的下拉框，显示的是系统自动加载的复用方案的“部署架构”，点击“配置清单”，可以看到云服务规格数量明细。

右上角的“配置费用”是“配置清单”的费用总和。

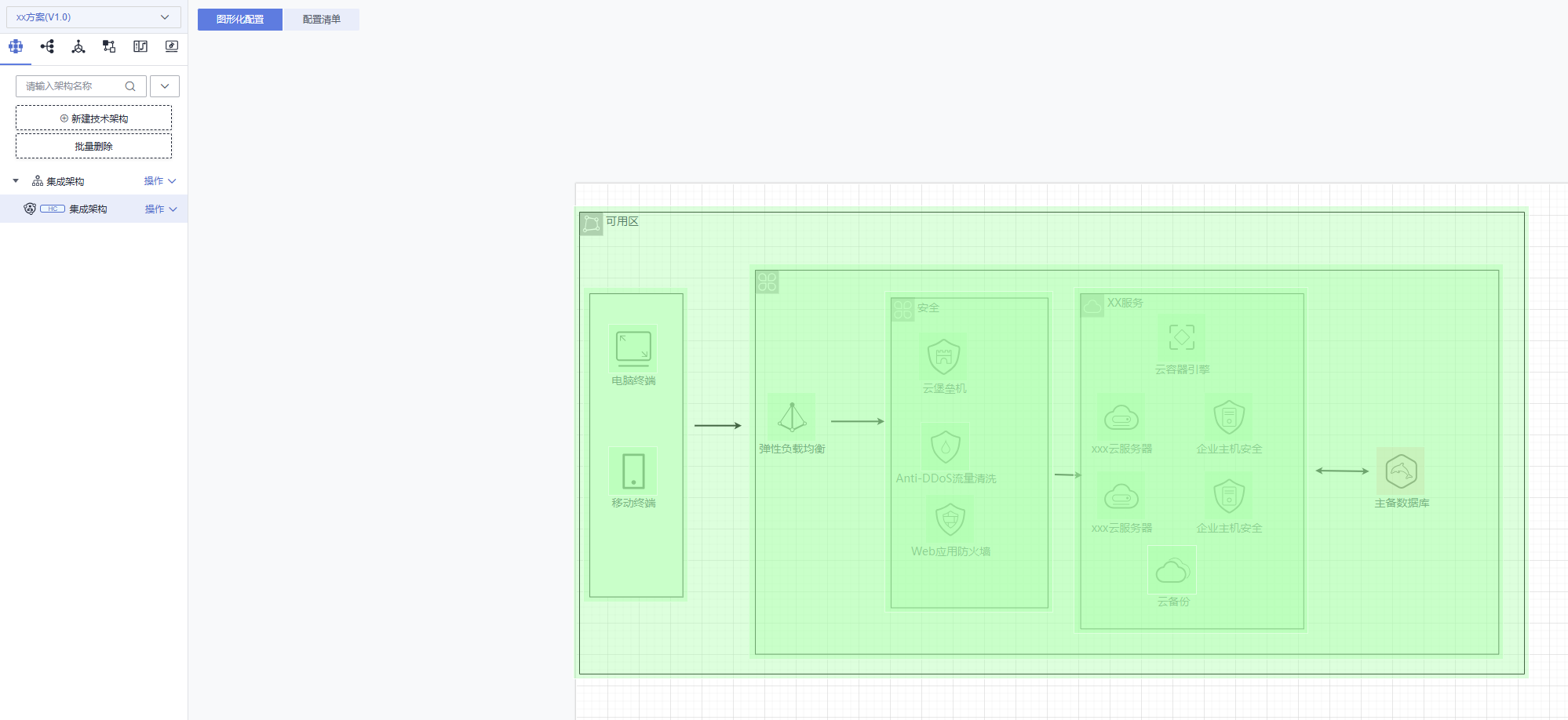

图14 复用报告-部署架构

3. 如确认本次认证的“集成架构”和“部署架构”与复用方案的完全一致，则点击右上角的“提交审核”按钮，待华为测试工程师审核即可。

注意：

集成架构如需调整，只能按照“方案管理--》是否复用已完成认证方案--》自检架构是否一致”的规则进行微调，只能调整辅助性的云服务比如“Web应用防火墙 WAF”、“云堡垒机 CBH”等云服务，不能调整核心云服务比如数据库由RDS for Mysql变为了GaussDB for Mysql，中间件由消息队列kafka变为了消息队列rabbitMQ等等。

提交审核

架构设计完成后提交审核。

1. 提交审核：将方案和设计提交给华为测试工程师审核。
   • 架构选择：选择需要评审的架构名称。
   • 方案审核责任人：选择华为的测试工程师。
   图15 提交方案设计审核

2. 提交后由华为侧测试工程师对方案进行审核，如审核通过，则方案设计完成；如审核未通过须按照评审意见修改后再提交。
   图16 方案设计完成

   注意：

   审核主要对提交的材料是否满足要求、集成架构图是否规范、部署资源清单是否正确等进行检查，为了提高审核效率，请在提交前进行自检。

审核注册方案

华为云测试工程师进入工作待办，对伙伴提交的方案和架构进行审核。

操作步骤

1. 华为测试工程师登录解决方案工作台，点击工作待办，找到对应的方案，点击“处理”对方案进行审核。
   图17 工作待办界面


2. 进入页面后，如需其他相关人员评审，请选择“转他人处理”；伙伴提交的材料不符合要求，可以驳回给伙伴重新修改。
   图18 方案审核界面
