将网站接入WAF防护（云模式-CNAME接入）

方案概述

CNAME模式下，将网站接入WAF，就是实现将网站流量牵引到WAF进行检测，再将检测后的流量转发到源站的过程。网站接入WAF后，流量访问示意图如图1所示。

图1 网站流量访问示意图

接入流程

根据网站是否使用代理（例如高防、CDN、云加速等），您需要完成如下接入操作。

前提条件

• 已购买WAF云模式，并已了解网站接入的相关信息。
• 确保域名经过ICP（Internet Content Provider）备案，WAF会检查域名备案情况，未备案域名将无法添加。

步骤一：添加防护域名

为了将业务接入WAF防护，您需要将防护域名、源站信息等，添加到WAF。

1. 登录管理控制台。
2. 在管理控制台左上角，单击，选择区域或项目。
3. 在页面左上方，单击，选择“安全与合规 > Web应用防火墙 WAF”。
4. 在左侧导航树中，单击“网站设置”，进入“网站设置”页面。
5. 在网站列表左上角，单击“添加防护网站”。
6. 选择“云模式-CNAME接入”并单击“开始配置”。
7. 基础信息配置，如图2所示，参数说明如表1所示。
   图2 基础信息配置


   表1 基础信息参数说明

   参数	参数说明	取值样例
   防护域名	需要添加到WAF进行防护的域名，支持单域名（例如，一级域名example.com，二级域名www.example.com等）和泛域名（例如，*.example.com）。 须知： 入门版不支持添加泛域名。 泛域名添加说明如下： 如果各子域名对应的服务器IP地址相同：输入防护的泛域名。例如：子域名a.example.com，b.example.com和c.example.com对应的服务器IP地址相同，可以直接添加泛域名*.example.com。 如果各子域名对应的服务器IP地址不相同：请将子域名按“单域名”方式逐条添加。 同一个域名对应不同端口视为不同的域名，例如www.example.com:8080和www.example.com:8081视为两个不同的域名，将占用两个不同的域名防护额度。 请确保域名经过ICP（Internet Content Provider）备案，WAF会检查域名备案情况，未备案域名将无法添加。	-
   网站名称（可选）	自定义网站名称。	WAF
   网站备注（可选）	网站的备注信息。	waftest
   防护端口	要防护的端口。 配置为80、443端口时，在下拉框中选择“标准端口”。 配置为其他端口时，所选端口必须在可选端口范围内。您可以单击“查看可添加端口”，查看WAF支持的HTTP和HTTPS端口。更多信息请参见WAF支持的端口范围。 说明： 如果配置了除80/443以外的其他端口，访问网站时，需要在网址后面增加非标准端口进行访问，否则访问网站时会出现404错误。	81
   服务器配置	网站服务器相关信息，包括对外协议、源站协议、源站地址、源站端口和权重。 对外协议：客户端请求访问服务器的协议类型，包括“HTTP”、“HTTPS”两种。 HTTPS协议是HTTP的安全版本，它在HTTP下增加了 SSL/TLS 协议，提供了数据加密、完整性校验和身份验证。因此，选择HTTS协议时，需要配置证书。 “对外协议”选择“HTTPS”时，支持开启HTTP2协议。 说明： “防护端口”选择“标准端口”时，HTTPS协议默认防护的443端口，HTTP协议默认防护的80端口。 源站协议：网站服务器支持的协议类型。也是Web应用防火墙转发客户端请求的协议类型。包括“HTTP”、“HTTPS”两种协议类型。 说明： 如果“对外协议”与“源站协议”不一致，WAF会将“对外协议”转换为“源站协议”，使用“源站协议”来转发客户端的请求。 源站地址：客户端访问的网站服务器的公网IP地址（一般对应该域名在DNS服务商处配置的A记录）或者域名（一般对应该域名在DNS服务商处配置的CNAME）。支持以下两种IP格式： IPv4，例如：XXX.XXX.1.1 IPv6，例如：fe80:0000:0000:0000:0000:0000:0000:0000 须知： 仅专业版和铂金版支持IPv6防护。 源站端口：WAF转发客户端请求到服务器的业务端口。 权重：负载均衡算法将按权重将请求分配给源站。	对外协议：HTTP 源站协议：HTTP 源站地址：IPv4 XXX .XXX.1.1 源站端口：80
   证书选择	“对外协议”设置为“HTTPS”时，需要选择证书。 如果您未创建证书，单击“导入新证书”，在“导入新证书”对话框，填写证书相关参数。更多信息，请参见上传证书。 成功导入的新证书，将同步添加到“证书管理”页面的证书列表。 如果已创建证书，在下拉框“已有证书”中选择正确、有效的证书。 如果您已经在同一个账号下使用了CCM中证书，也可以直接在下拉框中选择SCM证书，此处选择的SCM证书名称与CCM里证书名称一致。 须知： WAF当前仅支持PEM格式证书。如果证书为非PEM格式，请参考如何将非PEM格式的证书转换为PEM格式？将证书转换为PEM格式，再上传。 目前华为云SCM证书只能推送到“default”企业项目下。如果您使用其他企业项目，则不能选择使用SCM推送的SSL证书。 选择的SCM证书会自动在“证书管理”页面生成一条记录，该证书支持在“证书管理”页面修改证书名称，但不会同步修改CCM里显示的证书名称。 如果您的证书即将到期，为了不影响网站的使用，建议您在到期前重新使用新的证书，并在WAF中同步更新网站绑定的证书。 WAF支持证书过期时发送告警通知，您可以在“告警通知”界面配置证书过期提醒，具体的操作请参见开启告警通知。 域名和证书需要一一对应，泛域名只能使用泛域名证书。如果您没有泛域名证书，只有单域名对应的证书，则只能在WAF中按照单域名的方式逐条添加域名进行防护。	-
   最低TLS版本和加密套件	选择证书后，需要选择最低TLS版本和加密套件。 WAF默认配置的最低TLS版本为TLS v1.0，加密套件为加密套件1。更多信息，请参见配置PCI DSS/3DS合规与TLS。	最低TLS版本：TLS v1.0 加密套件：加密套件1
   是否使用七层代理	是：使用了DDoS高防（七层代理）、CDN、云加速等Web代理产品。 否：没有使用七层代理。 须知： 选择“是”后，即在WAF前使用了七层代理，WAF将从配置的Header头中的相关字段获取用户真实访问IP，详见配置攻击惩罚的流量标识。	无代理

8. 高级配置，如图3所示。
   图3 高级配置


   表2 高级配置参数说明

   参数	参数说明	取值样例
   负载均衡算法	存在多个源站服务器地址时，需选择多源站服务器间的负载均衡算法。 源IP Hash：将某个IP的请求定向到同一个服务器。 加权轮询：所有请求将按权重轮流分配给源站服务器，权重越大，回源到该源站的几率越高。 Session Hash：将某个Session标识的请求定向到同一个源站服务器，请确保在域名添加完毕后配置攻击惩罚的流量标识，否则Session Hash配置不生效。 更多信息请见修改负载均衡算法。	加权轮询
   IPv6防护	如果该域名存在IPv6协议的访问请求，请选择“开启”，开启后WAF将为域名分配IPv6的接入地址。更多信息请参见开启IPv6防护。 说明： 仅专业版和铂金版支持IPv6防护。 “源站地址”选择“IPv6”时，默认开启“IPv6防护”。 “源站地址”选择“IPv4”时，开启“IPv6防护”后，WAF将为域名分配IPv6的接入地址，即将IPv4源站转化成IPv6网站，将外部IPv6访问流量转化成对内的IPv4流量。具体的请参见WAF如何解析/访问IPv6源站？。 当源站存在IPv6地址，默认开启IPv6防护。WAF为了防止客户IPv6的业务中断，禁止关闭IPv6的开关，如果确定不需要IPv6防护，需要先修改服务器配置，在源站删除IPv6的配置，具体的操作方法请参见修改服务器配置信息。	开启
   HTTP2协议	如果您的网站需要支持HTTP2协议的访问，则选择“使用”。 HTTP2协议仅适用于客户端到WAF之间的访问，且“对外协议”必须包含HTTPS才支持使用。 须知： 仅专业版和铂金版支持HTTP2协议。 “服务器配置”中至少有一条源站地址的“对外协议”配置为HTTPS，开启后才会生效。 当客户端最大支持TLS 1.2时，HTTP2才生效。	使用
   防护策略	选择要启用的防护策略。 “系统自动生成策略”（默认）：详细说明如表3所示。如果已添加的防护策略达到配额，不支持选择该项。 自定义防护策略：根据防护需求创建的防护策略。更多信息，请参见配置防护策略。 须知： 入门版、标准版只能选择“系统自动生成策略”。	系统自动生成策略

   表3 系统自动生成策略说明

   版本	防护策略	策略说明
   入门版、标准版	Web基础防护（“仅记录”模式、常规检测）	仅记录SQL注入、XSS跨站脚本、远程溢出攻击、文件包含、Bash漏洞攻击、远程命令执行、目录遍历、敏感文件访问、命令/代码注入等攻击行为。
   专业版、铂金版	Web基础防护（“仅记录”模式、常规检测）	仅记录SQL注入、XSS跨站脚本、远程溢出攻击、文件包含、Bash漏洞攻击、远程命令执行、目录遍历、敏感文件访问、命令/代码注入等攻击行为。
   	网站反爬虫（“仅记录”模式、扫描器）	仅记录漏洞扫描、病毒扫描等Web扫描任务，如OpenVAS、Nmap的爬虫行为。



   “仅记录”模式：发现攻击行为后WAF只记录攻击事件不阻断攻击。

9. 单击“下一步”，添加域名完成。
   根据界面提示，完成放行WAF回源IP、本地验证和修改域名DNS解析设置的配置操作。

   图4 添加域名完成


步骤二：放行回源IP

回源IP是WAF转发正常客户端请求到服务器时用的源IP，在服务器看来，接入WAF后所有源IP都会变成WAF的回源IP，而真实的客户端地址会被加在HTTP头部的XFF字段中。

如果源站使用了其他防火墙、网络ACL、安全组、杀毒软件等，很容易把WAF的回源IP当作恶意IP进行拦截。因此，建议您在源站服务器上配置只放行WAF回源IP的访问控制策略，防止黑客获取源站IP后绕过WAF直接攻击源站。

• WAF的回源IP会因为扩容/新建集群而增加，对于一个客户的存量域名，一般回源IP会固定在2~4个集群的几个C类IP地址（192.0.0.0~223.255.255.255）上。
• 一般情况下，在没有灾备切换或其他调度切换集群的场景下，回源IP不会变。且WAF后台做集群切换时，会探测源站安全组配置，确保不会因为安全组配置导致业务整体故障。

1. 获取WAF的回源IP。
   完成步骤一：添加防护域名后展开“步骤一：放行回源IP”，或者在“网站设置”页面，在目标网站所在行的“接入状态”栏中，单击“回源IP加白”，单击，复制所有回源IP。

   图5 复制回源IP


2. 打开源站服务器上的安全软件，将复制的IP段添加到白名单。
   • 源站服务器部署在华为云ECS上，请参考源站服务器部署在ECS上，放行WAF回源IP进行操作。
   • 源站服务器部署在华为云ELB上，请参考源站服务器部署在华为云ELB上，放行WAF回源IP进行操作。
   • 如果您同时使用了华为云云防火墙（CFW），请参考添加防护规则放行WAF的回源IP。
   • 如果后端资源在其他云厂商，请在对应安全组、访问控制等中添加信任WAF的回源IP。
   • 如果源站服务器只安装了个人版杀毒软件，通常这些软件没有配置加白IP的界面。如果是对外提供Web业务的服务器，建议您安装服务器版本的企业安全软件，或华为云主机安全服务产品，这些产品会识别一些请求量较大的IP的socket，并偶发断开连接，一般情况下不会拦截WAF的回源IP。

3. 完成以上操作后，勾选“已完成回源IP加白”。

步骤三：本地验证

您可以修改本地计算机的hosts文件，设置本地计算机的域名寻址映射（仅对本地计算机生效的DNS解析记录），在本地计算机上将网站域名的解析指向WAF的IP地址。这样就可以通过本地计算机访问被防护的域名，验证WAF中添加的域名接入设置是否正确有效，避免域名接入配置异常导致网站访问异常。

进行此操作前请确认：

• 确保添加的域名（例如：www.example5.com）的源站服务器协议、地址、端口配置正确，如果“对外协议”选择了“HTTPS”，也必须确保上传的证书和私钥正确。
• 已完成步骤二：放行回源IP。

1. 获取CNAME值。
   • 方式一：完成步骤二：放行回源IP后展开“步骤二：本地验证”，或者在“网站设置”页面中“接入状态”列单击“本地验证”，在弹出的页面中复制CNAME值。
   • 方式二：在网站设置页面，在目标域名所在行中，单击目标域名名称，进入域名基本信息页面，在“CNAME”信息行，单击，复制“CNAME”值。

2. ping“CNAME”值并记录“CNAME”对应的IP地址。

   以域名www.example5.com为例，该域名已添加到WAF的网站配置中，且WAF为其分配了以下CNAME值：xxxxxxxdc1b71f718f233caf77.waf.huaweicloud.com。

   在Windows中打开cmd命令行工具或者Linux中的bash工具，运行ping xxxxxxxdc1b71f718f233caf77.waf.huaweicloud.com获取WAF的接入IP。如图6所示，在响应结果中可以看到用来防护您的域名的WAF接入IP。

   图6 ping cname



   如果ping cname没有获取到WAF的接入IP，可能是由于您的网络不稳定，请确保您的网络运行正常，再执行以上操作。

3. 在本地修改hosts文件，将域名及“CNAME”对应的WAF接入IP添加到“hosts”文件。
   1. 用文本编辑器打开hosts文件，hosts文件路径如下：
      • Windows：“C:\Windows\System32\drivers\etc\”
      • Linux：“/etc/hosts”
   2. 在hosts文件添加如图7内容，前面的IP地址即在2中获取的WAF接入IP地址，后面的域名即被防护的域名。
      图7 追加记录

   3. 修改hosts文件后保存，然后在命令行工具运行ping一下被防护的域名。
      图8 ping域名


      预期此时解析到的IP地址应该是2中绑定的WAF的接入IP地址。如果依然是源站地址，可尝试刷新本地的DNS缓存（Windows的cmd下可以使用ipconfig/flushdns命令，Linux的bash下可以使用systemd-resolved命令）。

4. 访问验证。
   1. 清理浏览器缓存，在浏览器中输入防护域名，测试网站域名是否能正常访问。

      如果hosts绑定已经生效（域名已经本地解析为WAF回源IP）且WAF的配置正确，访问该域名，预期网站能够正常打开。

   2. 手动模拟简单的Web攻击命令，测试Web攻击请求。
      1. 将Web基础防护的状态设置为“拦截”模式，具体方法请参见配置Web基础防护规则。
      2. 清理浏览器缓存，在浏览器中输入模拟SQL注入攻击的测试域名，测试WAF是否拦截了此条攻击，如图9所示。
         图9 访问被拦截

      3. 在左侧导航树中，选择“防护事件”，进入“防护事件”页面，查看防护域名测试的各项数据。

5. 完成上述步骤后，勾选“已完成本地验证”。

步骤四：修改域名DNS解析设置

将域名添加到WAF后，WAF作为一个反向代理存在于客户端和服务器之间，服务器的真实IP被隐藏起来，Web访问者只能看到WAF的IP地址，所以您必须将域名的DNS解析指向WAF提供的CNAME地址，才可以使域名的Web请求解析到WAF进行安全防护。本地验证通过后，您需要在DNS服务商处修改DNS解析设置，将网站的Web请求解析到WAF进行安全防护。

修改域名DNS解析设置前请确认：

• 已完成步骤一：添加防护域名、步骤二：放行回源IP、步骤三：本地验证。
• 您拥有在域名的DNS服务商处修改域名解析设置的权限。

未使用代理

1. 获取WAF的CNAME。

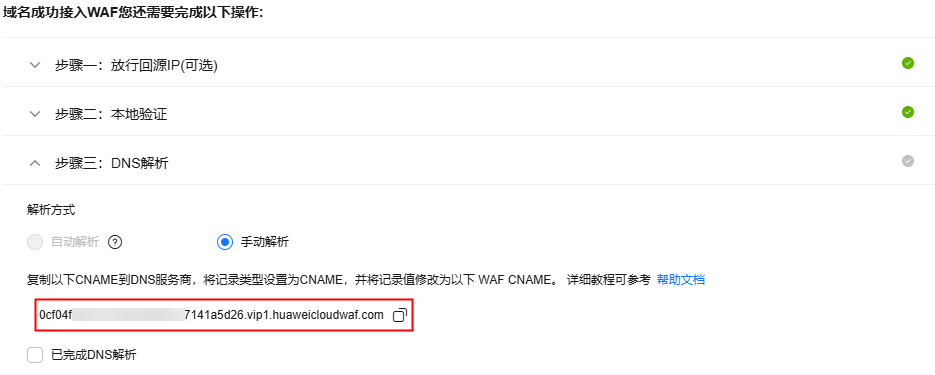

   • 方式一：完成步骤三：本地验证后展开“步骤三：DNS解析”，或者在“网站设置”页面中“接入状态”列单击“修改DNS解析”，在弹出的页面复制CNAME值。

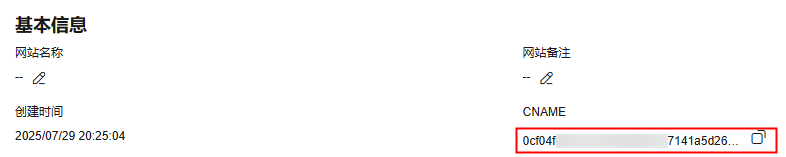

   • 方式二：在网站设置页面，在目标域名所在行中，单击目标域名名称，进入域名基本信息页面，在“CNAME”信息行，单击，复制“CNAME”值。

2. 修改域名DNS解析为WAF的CNAME值。

   到该域名的DNS服务商处，配置防护域名的别名解析，具体操作请咨询您的域名服务提供商。

   以下为华为云DNS的CNAME绑定方法，仅供参考。如与实际配置不符，请以各自域名服务商的信息为准。

   1. 单击页面左上方的，选择“网络 > 云解析服务 DNS”。
   2. 在左侧导航栏中，选择“公网域名”，进入“公网域名”页面。
   3. 在目标域名所在行的“操作”列，单击“管理解析”，进入“解析记录”页面。

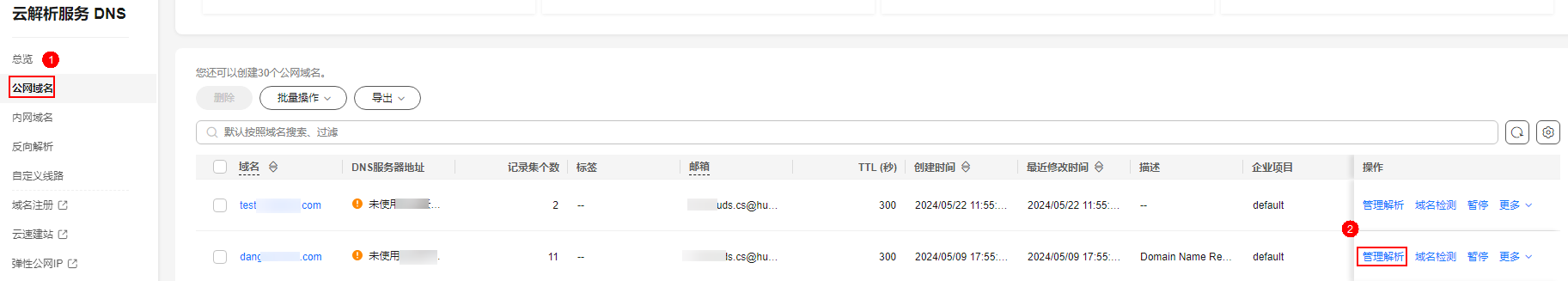

      图10 解析记录

   4. 在目标记录集的所在行“操作”列，单击“修改”。
   5. 在弹出的“修改记录集”对话框中修改记录值。
      • “主机记录”：在WAF中配置的域名。
      • “记录类型”：选择“CNAME-将域名指向另外一个域名”。
      • “线路类型”：全网默认。
      • “TTL(秒)”：一般建议设置为5分钟，TTL值越大，则DNS记录的同步和更新越慢。
      • “记录值”：修改为已复制的WAF CNAME地址。
      • 其他的设置保持不变。

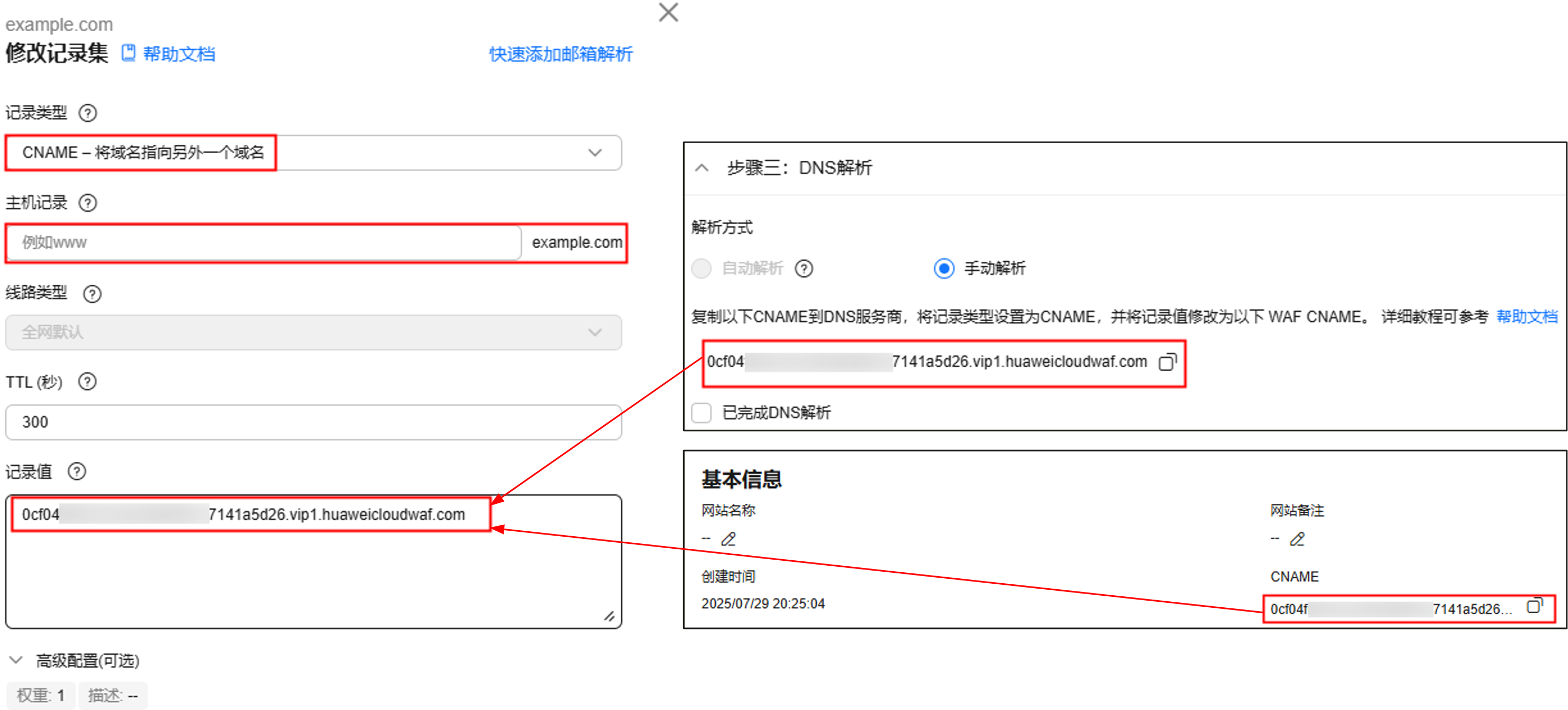

      图11 修改记录集



      关于修改解析记录：

      • 对于同一个主机记录，CNAME解析记录不能重复，您需要将已存在的解析记录的CNAME修改为WAF CNAME地址。
      • 同一解析记录下，不同DNS解析记录类型间可能存在冲突。例如，对于同一个主机记录，CNAME记录与A记录、MX记录、TXT记录等其他记录互相冲突。在无法直接修改记录类型的情况下，您可以先删除存在冲突的其他记录，再添加一条新的CNAME记录。删除其他解析记录并新增CNAME解析记录的过程应尽可能在短时间内完成。如果删除A记录后没有添加CNAME解析记录，可能导致域名无法正常解析。

      域名解析类型的限制规则请参见添加记录集时，为什么会提示“与已有解析记录冲突”？。

   6. 单击“确定”，完成DNS配置，等待DNS解析记录生效。

使用代理

1. 获取WAF的CNAME。
   • 方式一：完成步骤三：本地验证后单击“步骤三：修改回源地址”，或者在“网站设置”页面中“接入状态”列单击“修改代理回源地址”，在弹出的页面中复制CNAME值。
   • 方式二：在网站设置页面，在目标域名所在行中，单击目标域名名称，进入域名基本信息页面，在“CNAME”信息行，单击，复制“CNAME”值。

2. 确认DNS的解析已指向代理，同时将使用的代理类服务（高防、CDN服务等）的回源地址修改为复制的目标域名的CNAME，具体的方法请参见网站业务接入。


   为了防止其他用户提前将您的域名配置到Web应用防火墙上，从而对您的域名防护造成干扰，建议您的DNS服务商处添加“子域名”和“TXT记录”。

   1. 获取“子域名”和“TXT记录”：在域名基本信息页面顶部，单击“未接入”旁边的，在弹出的对话框中，复制“子域名”和“TXT记录”。
   2. 到DNS服务商处添加“子域名”，并为它配置“TXT记录”。具体的配置方法请参见未配置子域名和TXT记录的影响。

   WAF会根据配置“子域名”和“TXT记录”判断域名的所有权属于哪个用户。

配置验证

完成如上配置后，您需要验证域名的CNAME是否配置成功。

1. 在Windows操作系统中，选择“开始 > 运行”，在弹出框中输入“cmd”，按“Enter”。
2. 执行nslookup命令，查询CNAME。

   如果回显的域名是配置的CNAME，则表示配置成功，示例如图12所示。

   以域名www.example.com为例。

   nslookup www.example.com

   图12 查询CNAME


3. 完成以上步骤，勾选“已完成DNS解析”。

步骤五：接入验证

• 接入状态验证。

  一般情况下，如果您确认已完成域名接入，“接入状态”为“已接入”，表示域名接入成功。



  如果防护域名已接入WAF，“接入状态”仍然为“未接入”，可单击，刷新状态，如果仍然为“未接入”，可参照域名/IP接入状态显示“未接入”，如何处理？重新完成域名接入。

• 网站访问验证。
  • 在浏览器中输入防护域名，测试网站域名是否能正常访问。


    如果配置了非标准端口，访问网站时，需要在网址后面增加非标准端口进行访问，否则访问网站时会出现404错误。

  • 手动模拟简单的Web攻击命令，验证WAF防护是否生效。具体操作，请参见4.b。

后续操作

域名接入成功后建议您完成以下操作：

• 网站接入后推荐配置
  • 防护网站的“对外协议”使用了“HTTPS”协议时，支持配置PCI DSS/3DS合规与TLS、开启HTTP2协议、开启Cookie安全属性。
  • 开启IPv6防护：帮助源站实现IPv6协议请求的安全防护。
  • 配置WAF到网站服务器的连接超时时间：WAF到源站的连接超时时长默认为30秒，支持自定义“连接超时”、“读超时”、“写超时”的时间。
  • 配置攻击惩罚的流量标识：配置客户端IP标识、Session标识或User标识，实现IP、Cookie或Params恶意请求的攻击惩罚功能。
  • 配置Header字段转发：添加Header字段后，WAF会将该字段插入到Header中，转发给源站，用以标记请求。
  • 修改拦截返回页面：自定义触发WAF拦截时的返回页面。
• 根据防护需求，调整防护域名配置的防护策略，详见防护配置概述。
