更新时间:2024-05-06 GMT+08:00
分享

云上重叠子网间主机互访

应用场景

在不改变现有IDC网络组织架构的前提下,需要将网络组织架构迁移上云,并实现IDC中的两个重叠网段内的主机相互访问

本最佳实践模拟IDC中两个子网重叠的部门,不修改网段直接迁移上云,并且迁移上云后两个部门(重叠子网)能够继续互相访问。

方案架构

  • IDC的两个子公司的部门A和部门B均使用192.168.0.0/24网段。网段免修改,直接在云上创建相同网段的VPC。
  • 分别为两个子公司的VPC创建私网NAT网关,为部门A的主机(192.168.0.3)和部门B的主机(192.168.0.3)分别映射10.1.0.11和10.2.0.22两个中转IP地址,通过中转IP实现两个主机相互访问。
图1 最佳实践逻辑拓扑

请注意手动配置如下几条路由信息,避免漏配置导致流量不通。

  1. VPC(部门A)到私网NATA
  2. 中转VPC1到VPC-Peering
  3. 中转VPC2到VPC-Peering
  4. VPC(部门B)到私网NATB

方案优势

IDC网段免修改直接上云,极大降低用户上云难度。

资源和成本规划

表1 资源和成本规划

资源

名称

规划网段/IP

子网名称

说明

VPC(华北-北京四)

vpc-部门A

192.168.0.0/24

subnet-A

部门A迁移到云上的VPC。

vpc-部门B

192.168.0.0/24

subnet-B

部门B迁移到云上的VPC。

vpc-中转1

10.1.0.0/24

ext_sub_T1

部门A的私网NAT网关所需的中转VPC。

vpc-中转2

10.2.0.0/24

ext_sub_T2

部门B的私网NAT网关所需的中转VPC。

中转IP(vpc-中转)

中转IP-部门A

10.1.0.11

-

部门A对外提供服务的IP地址,部门B通过此IP地址可以访问部门A的主机。

中转IP-部门B

10.2.0.22

-

部门B对外提供服务的IP地址,部门A通过此IP地址可以访问部门B的主机。

弹性云服务器(华北-北京四)

ecs-部门A

192.168.0.3

-

部门A的主机,可以和部门B互相访问。

ecs-部门B

192.168.0.3

-

部门B的主机,可以和部门A互相访问。

私网NAT网关

private-nat-A

-

-

为部门A配置的私网NAT网关,所属VPC为vpc-部门A。

private-nat-B

-

-

为部门B配置的私网NAT网关,所属VPC为vpc-部门B。

前提条件

  • 已拥有华为云账号,并且华为云账号已实名认证。
  • 华为云账号未欠费,并且有足够的金额可以购买本最佳实践所涉及的资源。
  • 已完成私网NAT网关创建。

创建VPC

  1. 登录管理控制台。
  2. 在管理控制台左上角单击,选择区域和项目。
  3. 在页面左上角单击图标,打开服务列表,选择“网络 > 虚拟私有云”。

    进入虚拟私有云列表页面。

  4. 单击“创建虚拟私有云”。

    进入“创建虚拟私有云”页面。

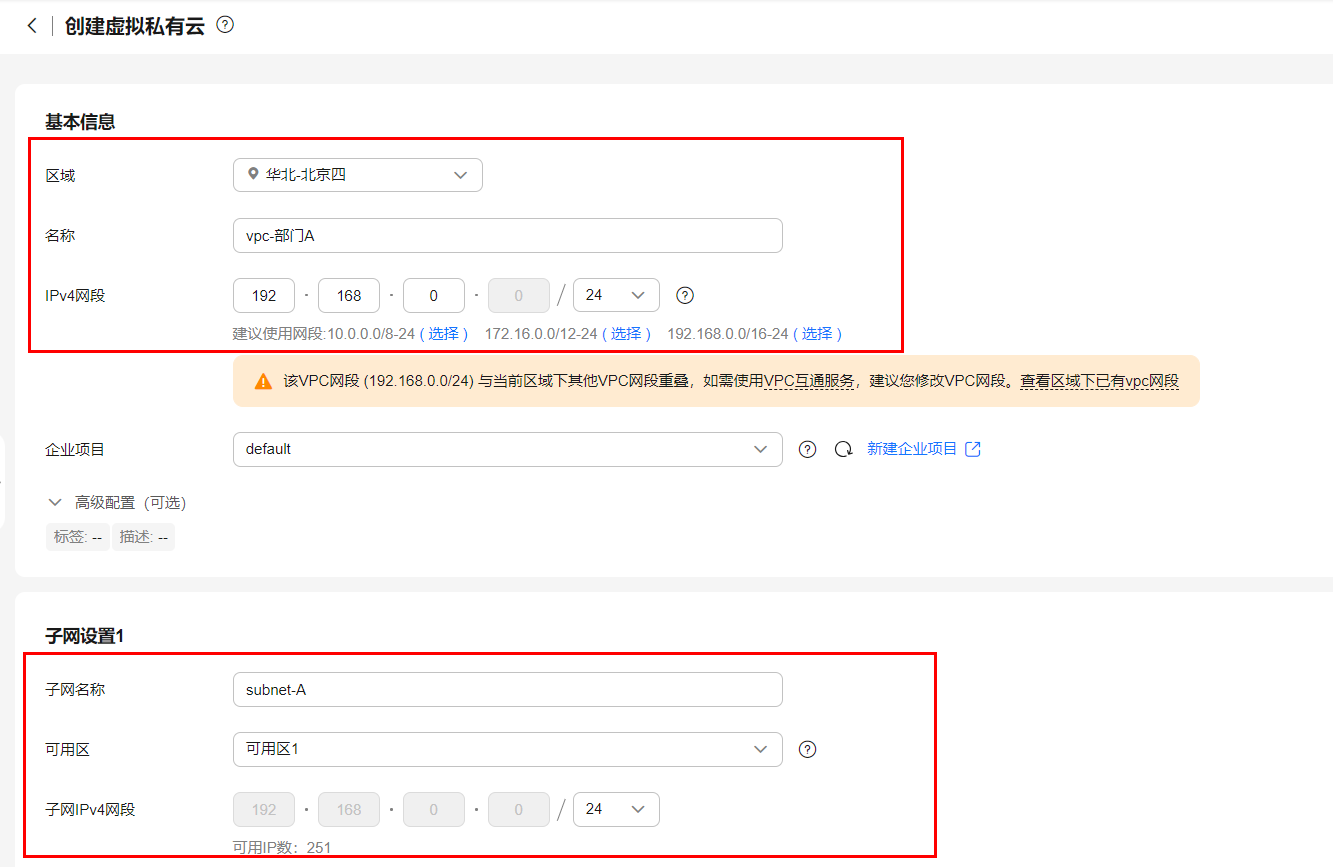

  5. 在“创建虚拟私有云”页面,根据表1配置部门A的VPC,完成后单击“立即创建”。

    • 区域:选择华北-北京四
    • 名称:vpc-部门A
    • IPv4网段:192.168.0.0/24
    • 可用区:可用区1
    • 名称:subnet-A
    • 子网IPv4网段:保持默认
    • 未提及参数,保持默认或根据界面引导配置

  6. 重复4~5,参考表1规划,创建所有需要的VPC。

    • 区域:选择华北-北京四
    • 名称:vpc-部门B
    • IPv4网段:192.168.0.0/24
    • 可用区:可用区1
    • 名称:subnet-B
    • 子网IPv4网段:保持默认
    • 未提及参数,保持默认或根据界面引导配置
    图2 创建所需VPC

创建弹性云服务器

  1. 选择“计算 > 弹性云服务器”,单击“购买弹性云服务器”。
  2. 在“购买弹性云服务器”页面,根据表1配置部门A的弹性云服务器的基础信息,完成后单击“下一步:网络配置”。

    • 计费模式:按需计费
    • 区域:选择华北-北京四
    • 规格:用户自定义。本实践以c6.large.2举例。
    • 镜像:公共镜像。具体镜像用户自定义,本实践以CentOS 8.0举例。
    • 未提及参数,保持默认或根据界面引导配置

  3. 配置部门A的ECS的网络信息。

    • 网络:选择部门A的VPC“vpc-部门A”,并选择“手动分配IP地址”,指定IP地址为表1规划的ecs-部门A的IP地址“192.168.0.3”。
    • 安全组:Sys-FullAccess。本实践选择一个全部放通的安全组作为测试安全组,后期可以根据业务情况重新绑定业务所需的安全组,提升业务安全性。
    • 弹性公网IP:暂不购买
    • 未提及参数,保持默认或根据界面引导配置

  4. 配置完成后单击“下一步:高级配置”。
  5. 设置云服务器名称和密码等信息。

    • 云服务器名称:ecs-部门A
    • 登录凭证:密码;并输入密码。
    • 未提及参数,保持默认或根据界面引导配置。

  6. 设置完成后单击“下一步:确认配置”。
  7. 确认ECS信息无误后,勾选“协议”并单击“立即购买”,完成部门A的ECS创建。
  8. 单击弹性云服务器总览页面所在行的“远程登录”,选择VNC方式登录。

  9. 使用root账号登录ECS,并执行如下命令查询ECS的私网IP地址是否为规划的IP地址。

    ifconfig

  10. 重复1~9,完成其他已规划的ECS的创建。

创建中转IP并配置资源

  1. 选择“网络 > NAT网关”,选择“私网NAT网关”,切换至“中转IP”页签。

  2. 单击“创建中转IP”,进入“中转IP”页面。
  3. 在“中转IP”页面,根据表1为部门A创建中转IP。

    • 中转VPC:vpc-中转1·
    • 中转子网:ext_sub_T1
    • 中转IP:手动分配
    • IP地址:10.1.0.11

  4. 设置完成后,单击“确定”。
  5. 重复1~4,参数按照如下设置,为部门B创建中转IP(10.2.0.22)。

    • 中转VPC:vpc-中转2
    • 中转子网:ext_sub_T2
    • 中转IP:手动分配
    • IP地址:10.2.0.22

创建私网NAT网关并配置转换规则

  1. 选择“网络 > NAT网关”,选择“私网NAT网关”。
  2. 在私网NAT网关页面,单击“购买私网NAT网关”。
  3. 为部门A创建私网NAT网关配置参数。

    • 区域:华北-北京四
    • 名称:private-nat-A
    • 虚拟私有云:vpc-部门A
    • 未提及参数,保持默认或根据界面引导配置

  4. 配置完成后,单击“立即购买”
  5. 在私网NAT网关列表页签,单击需要添加DNAT规则的私网NAT网关名称。
  6. 切换至“DNAT规则”页签,单击“添加DNAT规则”。
  7. 配置部门A的DNAT规则参数,完成后单击“确定”。

    • 端口类型:所有端口
    • 中转子网:ext_sub_T1
    • 中转IP:10.1.0.11
    • 实例类型:选择服务器,并选择部门A的ECS。

  8. 返回私网NAT网关页面,并单击“购买私网NAT网关”。
  9. 为部门B创建私网NAT网关配置参数。

    • 区域:华北-北京四
    • 名称:private-nat-B
    • 虚拟私有云:vpc-部门B
    • 未提及参数,保持默认或根据界面引导配置

  10. 配置完成后单击“立即购买”
  11. 在私网NAT网关列表页签,单击需要添加DNAT规则的私网NAT网关名称。
  12. 切换至“DNAT规则”页签,单击“添加DNAT规则”。
  13. 配置部门B的DNAT规则参数,完成后单击“确定”。

    • 端口类型:所有端口
    • 中转子网:ext_sub_T2
    • 中转IP:10.2.0.22
    • 实例类型:选择服务器,并选择部门B的ECS。

配置主机到私网NAT网关的路由信息

  1. 选择“网络 > 虚拟私有云”,在左侧导航栏选择“路由表”。
  2. 进入路由表列表页面,单击“rtb-vpc-部门A”的名称,在基本信息页面单击“添加路由”。
  3. 配置部门A的主机访问部门A的私网NAT网关的路由,单击“确认”。

    • 目的地址:设置为0.0.0.0/0(实际操作时也可根据业务需要设置指定目的地址。)
    • 下一跳类型:NAT网关
    • 下一跳:系统自动关联出部门A的私网NAT网关

  4. 配置完成后返回路由表列表页面,单击“rtb-vpc-部门B”,单击“添加路由”。
  5. 配置部门B的主机访问部门B的私网NAT网关的路由,单击“确认”。

    • 目的地址:设置为0.0.0.0/0
    • 下一跳类型:NAT网关
    • 下一跳:系统自动关联出部门B的私网NAT网关

配置中转VPC1到VPC2的对等连接

  1. 选择“网络 > 虚拟私有云”,在左侧导航栏选择“对等连接”。
  2. 进入对等连接列表页面,单击“创建对等连接”。
  3. 配置中转VPC1和中转VPC2分别作为本端VPC和对端VPC,完成后单击“确定”。

    • 名称:peering-TtoT
    • 本端VPC:vpc-中转1
    • 对端VPC:vpc-中转2
    • 未提及参数,保持默认或根据界面引导配置

  4. 返回到对等连接列表页面,并单击左侧导航栏的“路由表”。
  5. 单击“rtb-vpc-中转1”的名称,在基本信息页面单击“添加路由”。
  6. 配置中转VPC1到VPC-Peering的路由,单击“确认”。

    • 目的地址:设置为0.0.0.0/0
    • 下一跳类型:对等连接
    • 下一跳:系统自动关联对等连接实例

  7. 重复5~6,选择“rtb-vpc-中转2”并配置中转VPC2到VPC-Peering的路由,单击“确认”。

验证部门A和部门B内的主机相互访问

  1. 选择“计算 > 弹性云服务器”,并使用VNC方式登录“ecs-部门A”和“ecs-部门B”2台主机。
  2. 在“ecs-部门A”主机上,执行如下命令,验证主机可以访问部门B的主机。

    ping 10.2.0.22

  3. 在“ecs-部门B”主机上,执行如下命令,验证主机可以访问部门A的主机。

    ping 10.1.0.11

    至此重叠子网内的主机通过私网NAT网关服务实现相互访问的最佳实践配置完成。
