查看出云流量

前提条件

开启弹性公网IP（EIP）防护且已有流量经过EIP，开启EIP防护的操作步骤请参见开启互联网边界流量防护。

规格限制

基础版不支持流量分析功能。

“私网外联资产”数据查看需满足专业版防火墙且开启VPC边界防火墙防护，请参见VPC边界防火墙。

查看出云流量

1. 登录管理控制台。
2. 单击管理控制台左上角的，选择区域。
3. 在左侧导航栏中，单击左上方的，选择“安全与合规 > 云防火墙”，进入云防火墙的总览页面。
4. （可选）切换防火墙实例：在页面左上角的下拉框中切换防火墙。
5. 在左侧导航栏中，选择“流量分析 > 出云流量”，进入“出云流量”页面。
6. 查看经过防火墙的流量统计信息，支持5分钟~7天的数据。
   • 流量看板：内部服务器访问互联网时最大流量的相关信息。
     图1 出云流量-流量看板

   • 出云流量：出方向请求流量和响应流量数据，最多支持同时查询30个EIP的流量数据。

     数据信息是流量日志中在该时间结束会话的流字节数的平均值。

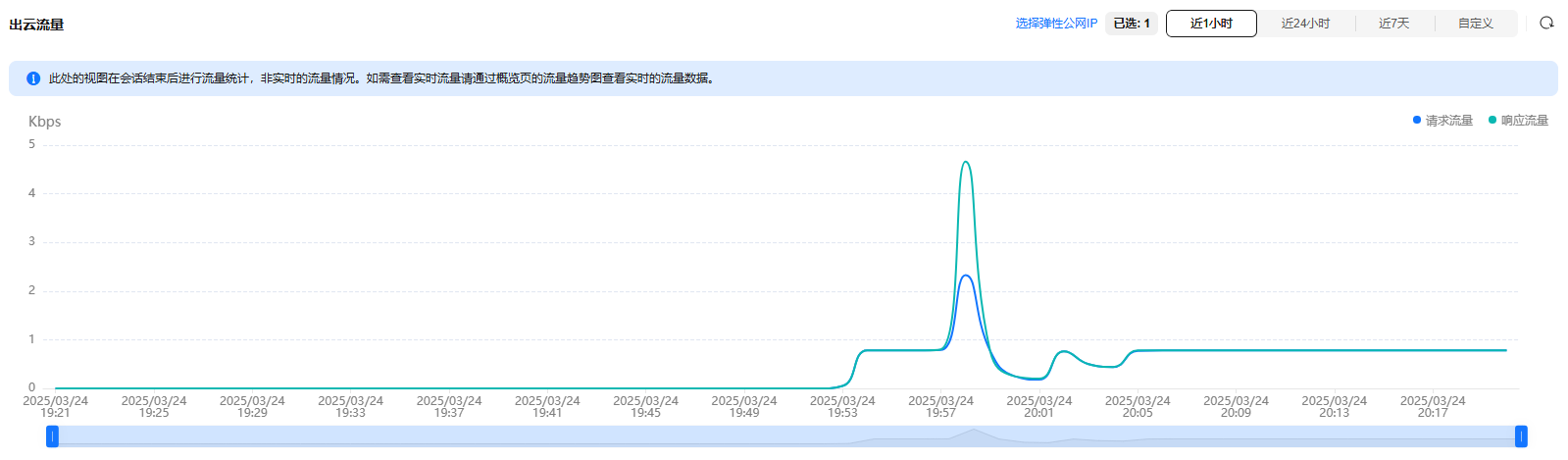

     图2 出云流量


     表1 取值说明

     时间段	取值说明
     近1小时	取1分钟内的平均值
     近24小时	取5分钟内的平均值
     近7天	取1小时内的平均值
     自定义	5分钟~6小时：取1分钟内的平均值 6小时（含）~3天：取5分钟内的平均值 3天（含）~7天（含）：取30分钟内的平均值

   • 可视化统计：查看指定时间段内出方向流量中指定参数的 TOP 5 排行，参数说明请参见表2。单击单条数据查看流量详情，每个详情支持查看50条数据。

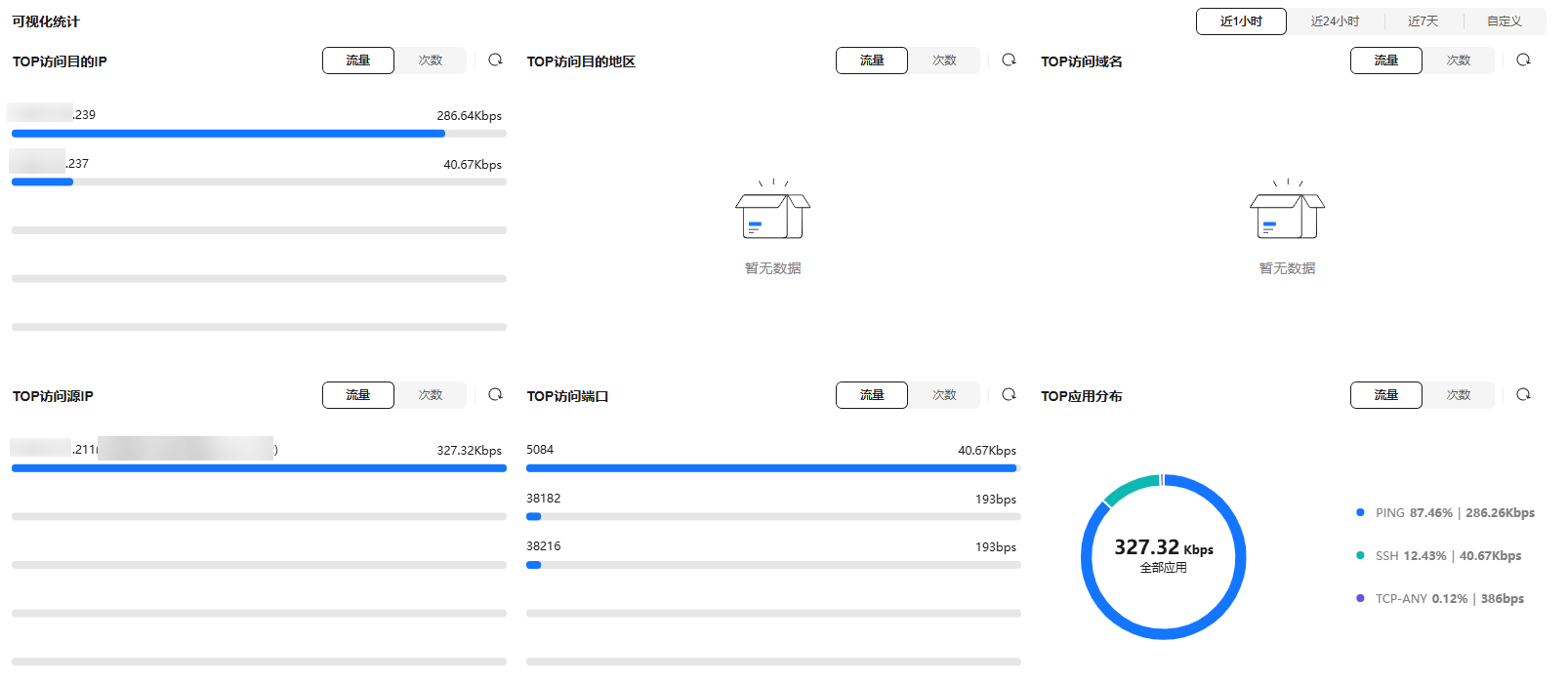

     图3 出云流量-可视化统计


     表2 出云流量可视化统计参数说明

     参数名称	参数说明
     TOP访问目的IP	出方向流量的目的IP地址。
     TOP访问目的地区	出方向流量的目的IP所属的地理位置。
     TOP访问源IP	出方向流量的源IP地址。
     TOP开放端口	出方向流量的目的端口。
     TOP应用分布	出方向流量的应用信息。

   • IP分析：查看指定时间段内 TOP 50 的流量信息。
     • 外联IP：目的IP的流量信息。
       图4 外联IP

     • 外联域名：域名信息。
       图5 外联域名

     • 公网外联资产：源IP为公网IP的流量信息。

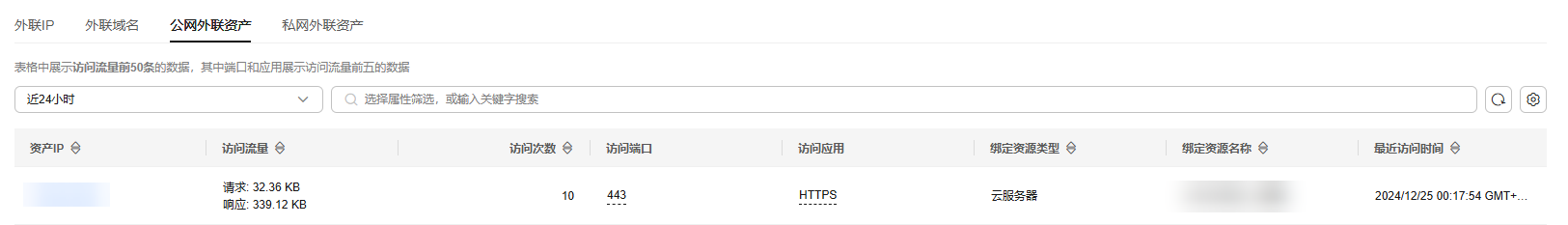

       图6 公网外联资产

     • 私网外联资产：源IP为私网IP的流量信息。

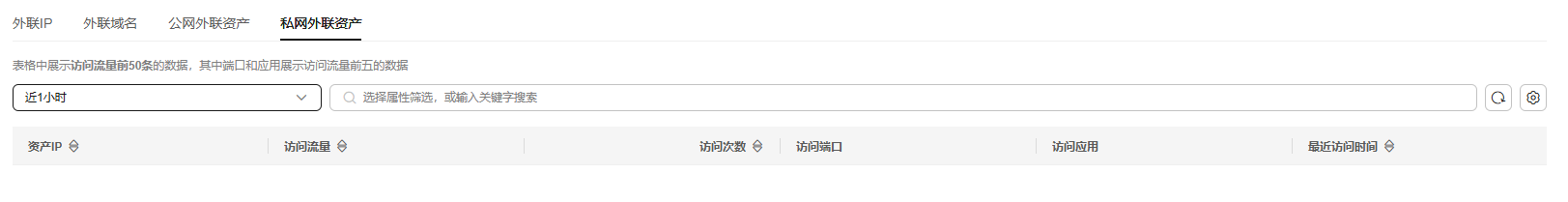

       图7 私网外联资产



       私网IP信息仅配置了VPC边界防护的专业版防火墙可见。
