查看入云流量
入云流量页面展示当前防火墙实例防护的互联网访问云上EIP的流量数据,数据基于会话统计,在连接期间,数据不会上报,连接结束后才会上报。
前提条件
开启弹性公网IP(EIP)防护且已有流量经过EIP,开启EIP防护的操作步骤请参见开启互联网边界流量防护。
规格限制
基础版不支持流量分析功能。
查看入云流量
- 登录管理控制台。
- 单击管理控制台左上角的
,选择区域。
- 在左侧导航栏中,单击左上方的
,选择“安全与合规 > 云防火墙”,进入云防火墙的总览页面。
- (可选)切换防火墙实例:在页面左上角的下拉框中切换防火墙。
- 在左侧导航栏中,选择“流量分析 > 入云流量”,进入“入云流量”页面。
- 查看经过防火墙的流量统计信息,支持5分钟~7天的数据。
- 流量看板:互联网访问内部服务器时最大流量的相关信息。
图1 入云流量-流量看板
- 入云流量:入方向请求流量和响应流量数据,最多支持同时查询30个EIP的流量数据。
数据信息是流量日志中在该时间结束会话的流字节数的平均值。

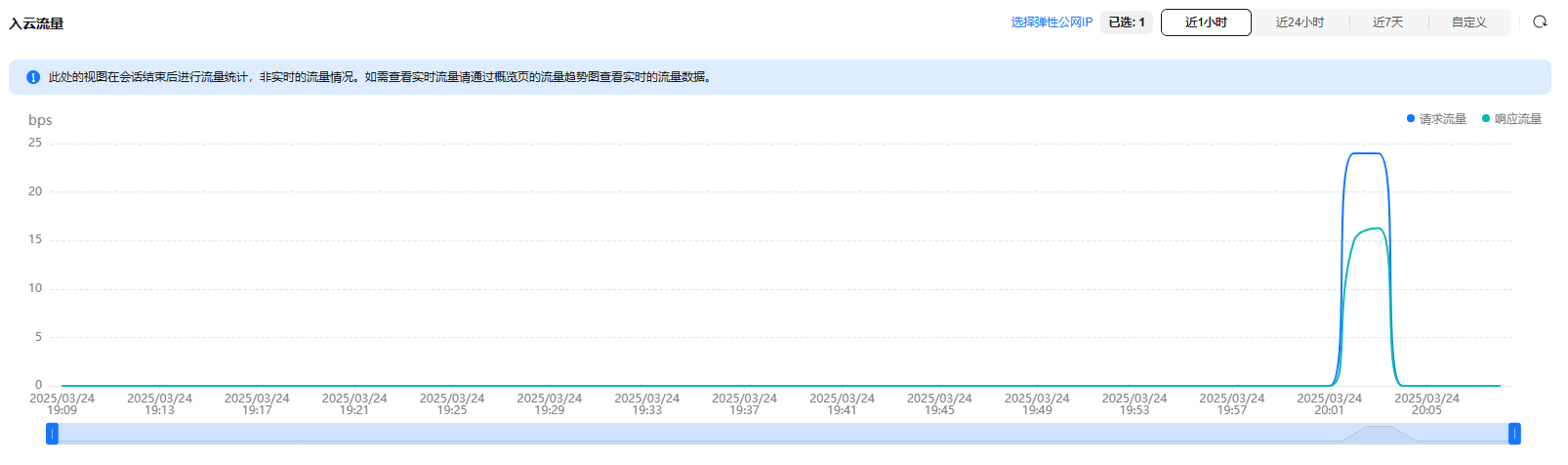

图2 入云流量表1 取值说明 时间段
取值说明
近1小时
取1分钟内的平均值
近24小时
取5分钟内的平均值
近7天
取1小时内的平均值
自定义
- 5分钟~6小时:取1分钟内的平均值
- 6小时(含)~3天:取5分钟内的平均值
- 3天(含)~7天(含):取30分钟内的平均值
- 可视化统计:查看指定时间段内入方向流量中指定参数的 TOP 5 排行,参数说明请参见表2。单击单条数据查看流量详情,每个详情支持查看50条数据。
图3 入云流量-可视化统计
- IP分析:查看指定时间段内 TOP 50 的流量信息。
- 公开IP分析:目的IP的流量信息。

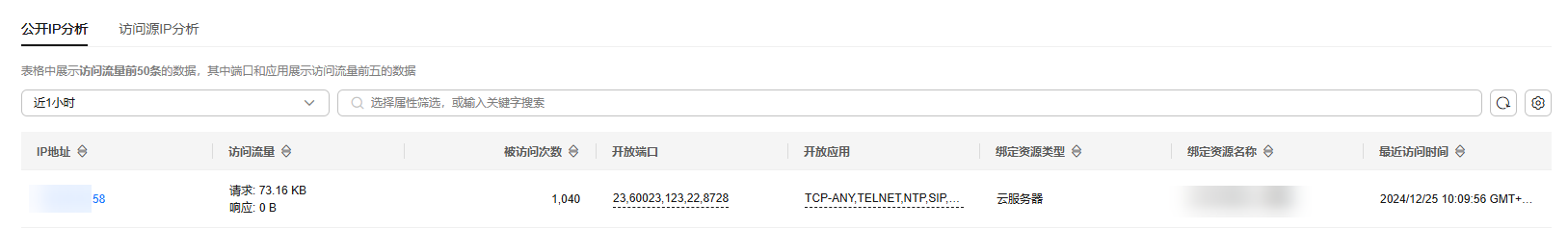

图4 公开IP分析
- 访问源IP分析:源IP的流量信息。

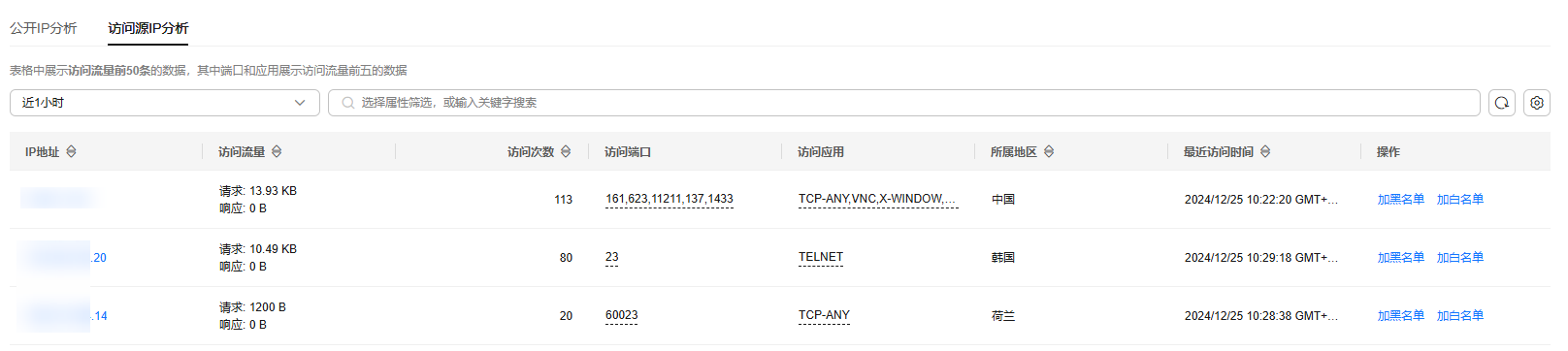

图5 访问源IP分析
- 公开IP分析:目的IP的流量信息。
- 流量看板:互联网访问内部服务器时最大流量的相关信息。
