查看VPC间访问流量
VPC间访问展示当前防火墙实例防护的VPC间流量数据。
前提条件
配置并开启VPC边界流量防护,且已有流量经过VPC,开启VPC防护的操作步骤请参见开启VPC边界流量防护。
规格限制
基础版不支持流量分析功能。
查看VPC间访问流量
- 登录管理控制台。
- 单击管理控制台左上角的
,选择区域。
- 在左侧导航栏中,单击左上方的
,选择“安全与合规 > 云防火墙”,进入云防火墙的总览页面。
- (可选)切换防火墙实例:在页面左上角的下拉框中切换防火墙。
- 在左侧导航栏中,选择“流量分析 > VPC间访问”,进入“VPC间访问”页面。
- 查看经过云防火墙的流量统计信息,支持5分钟~7天的数据。
- 流量看板:VPC间最大流量的相关信息。
图1 VPC间访问流量-流量看板

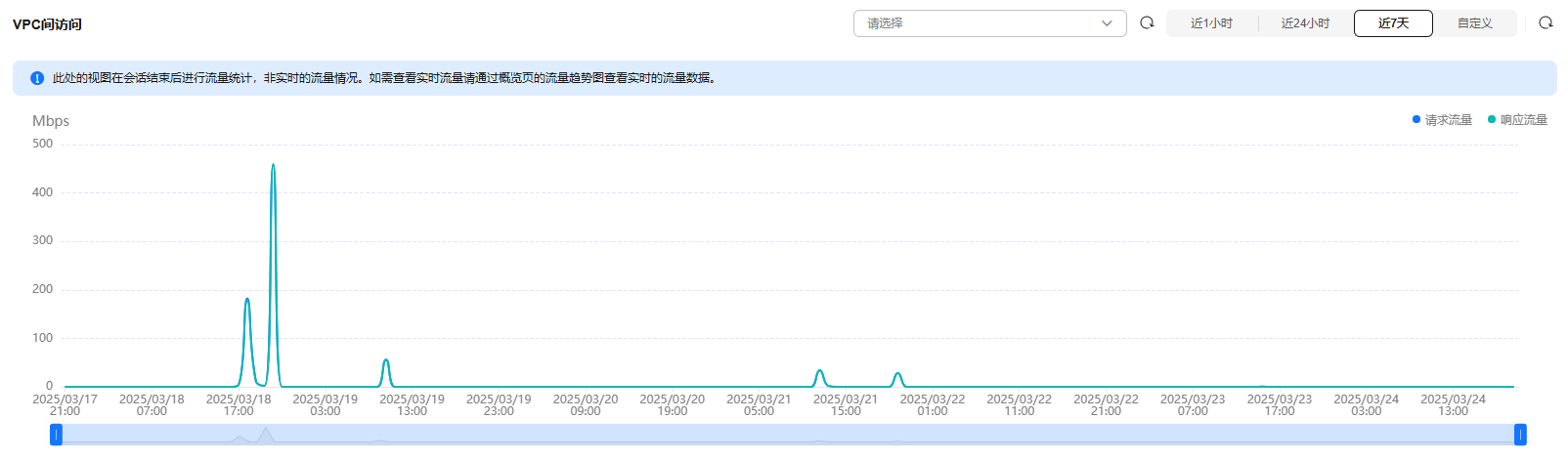

- VPC间访问:VPC间请求流量和响应流量数据。
数据信息是流量日志中在该时间结束会话的流字节数的平均值。
图2 VPC间访问表1 取值说明 时间段
取值说明
近1小时
取1分钟内的平均值
近24小时
取5分钟内的平均值
近7天
取1小时内的平均值
自定义
- 5分钟~6小时:取1分钟内的平均值
- 6小时(含)~3天:取5分钟内的平均值
- 3天(含)~7天(含):取30分钟内的平均值
- 可视化统计:查看指定时间段内VPC间流量中指定参数的 TOP 5 排行,参数说明请参见表2。单击单条数据查看流量详情,每个详情支持查看50条数据。
图3 VPC间访问流量-可视化统计
- 私网IP活动明细:查看指定时间段内私网IP流量 TOP 50 信息。
图4 私网IP活动明细
- 流量看板:VPC间最大流量的相关信息。
父主题: 查看流量数据
