在CCE Turbo分布式集群中使用边缘云资源

云资源根据部署位置、服务范围和功能特性，可以分为两种类型：

  • 中心云资源：集群部署在大型数据中心，提供全局覆盖、高弹性、全功能的云计算服务，如ECS、OBS等。
  • 边缘云资源：分布式部署在靠近数据源或终端用户的物理/虚拟设备，提供低延迟、本地化计算能力，如CloudPond等。

CCE Turbo集群可以通过开启对分布式云（homezone/cloudpond）支持的能力，实现中心云与边缘云的无缝协同，让业务同时获得边缘的低延迟与中心的强算力。启用该功能后，单个集群即可统一管理数据中心和边缘站点资源，用户可根据应用需求灵活选择部署位置，具体请参见图1。本文以CloudPond为例，详细说明如何启用分布式云（homezone/cloudpond）支持功能，以及如何在边缘云资源中部署集群业务。

图1 CCE Turbo分布式管理

相关概念

  • 可用区（Availability Zone，AZ）：是一个或多个物理数据中心的集合，有独立的风火水电，AZ内逻辑上再将计算、网络、存储等资源划分成多个集群。一个Region中的多个AZ间通过高速光纤相连，以满足用户跨AZ构建高可用性系统的需求。可用区可以分为两种类型：
    • 通用可用区：部署于华为云的数据中心，为公有云用户共享。
    • 边缘可用区：部署在用户数据中心，为CloudPond用户专属。
  • 分区（Partition）：表示云计算资源的逻辑管理单元，用于在Region内或跨可用区统一组织资源，实现中心云与边缘计算资源的协同调度与高效管理。可以从以下几个角度进行理解：
    • 计算角度：一个分区是由一个或多个互相隔离但网络位置相近（通常互访时延小于 2ms）的可用区组成的资源集合。将应用分散在一个分区内不同可用区可以实现应用高可用性。
    • 分区类型：按资源类别，划分为中心云和边缘分区（一个或多个）。

CCE Turbo分布式集群的网络模型

以CloudPond场景为例，为您介绍CCE Turbo分布式集群的网络框架。

图2 CCE Turbo分布式集群的网络图

在分布式集群场景中，中心云与边缘分区的节点处于同一VPC，但与传统公有云场景有所不同，具体存在以下特点：

  • 每个边缘分区对应一个网络分区（PublicBoardGroup），包含一个或多个边缘位置相近的AZ。每个网络分区与中心云通过Internet或者专线连接进行通信，不同网络分区之间通常无法通信。
  • 中心云以及不同边缘分区之间的子网不能混用，存在区位归属关系。

由于边缘分区与网络分区一一对应，因此用户在初始化边缘分区时，需要关联一个网络分区，并在该网络分区创建相应的子网资源，以供节点和容器使用。

操作流程

操作步骤

步骤说明

费用说明

步骤一：开启对分布式云支持

在创建CCE Turbo集群时，您可以在高级配置中开启对分布式云（homezone/cloudpond）功能。开启此功能后，系统将创建Turbo分布式集群，该集群能够无缝整合并使用CloudPond边缘计算服务资源，实现中心云与边缘云资源的统一管理和调度。

开启对分布式支持功能不涉及额外费用，因此本步骤仅涉及集群管理费用，具体请参见价格计算器。

步骤二：初始化边缘分区

在集群所在VPC中，创建对应的的边缘子网并与边缘分区绑定，以供节点和容器使用。

不涉及费用。

步骤三：创建边缘节点

通过在集群中创建边缘节点，将CloudPond的边缘资源无缝接入Turbo分布式集群，实现中心与边缘的统一管控。

不涉及费用。

步骤三：将工作负载部署在边缘节点

当业务对时延要求较高时，可将工作负载部署在边缘节点，以降低数据传输时延、提升响应速度，满足实时性需求。

不涉及费用。

前提条件

开启对分布式云（homezone/cloudpond）支持的功能前，已提前注册并部署CloudPond服务。

约束与限制

步骤一：开启对分布式云支持

创建集群过程中，开启对分布式云(homezone/cloudpond)支持的功能。开启该功能后，CCE将创建Turbo分布式集群，支持对接CloudPond服务。

  1. 登录CCE控制台。
  2. 在“集群管理”页面单击“购买集群”。
  3. 在高级配置中，开启对分布式云(homezone/cloudpond)支持。其他参数说明请参见购买Standard/Turbo集群。

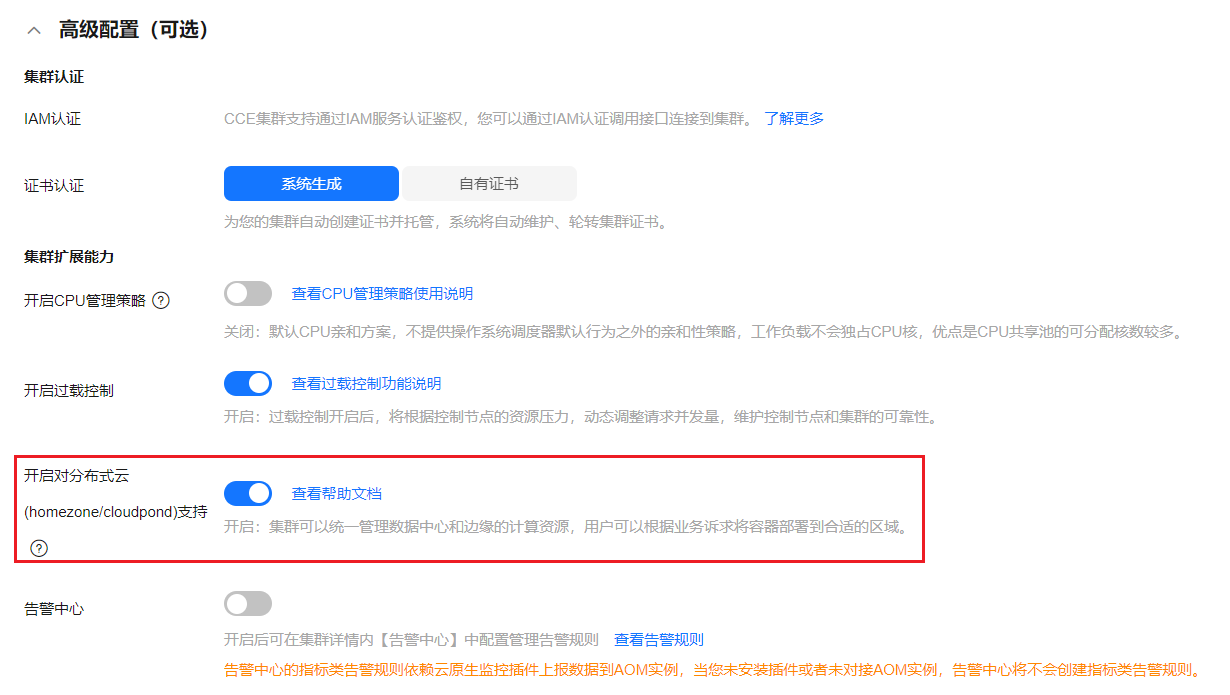

    图3 开启对分布式云(homezone/cloudpond)支持

  4. 所有参数配置完成后，单击“下一步：确认配置”，显示集群资源清单，确认无误后，单击“提交”。

    集群创建预计需要5-10分钟，您可以单击“返回集群管理”进行其他操作或单击“查看集群事件列表”后查看集群详情。

步骤二：初始化边缘分区

创建Turbo分布式集群后，系统将自动识别CloudPond服务信息，并为您创建边缘分区。此时，边缘分区尚未初始化，即未绑定节点子网和容器子网。您需在集群所属的VPC中创建边缘子网，并据此初始化边缘分区，为部署集群业务提供必要的网络资源。关于网络连通的具体细节，请参见验证CloudPond和中心云之间的网络连接。

  1. 依次进行以下步骤，创建边缘可用区子网，用于初始化边缘分区。

    1. 登录网络控制台，在左侧导航栏单击“虚拟私有云 > 子网”，在右上角单击“创建子网”。
    2. 在“创建子网”页面，配置相关参数。本示例仅介绍部分参数，具体参数说明请参见为虚拟私有云创建新的子网。

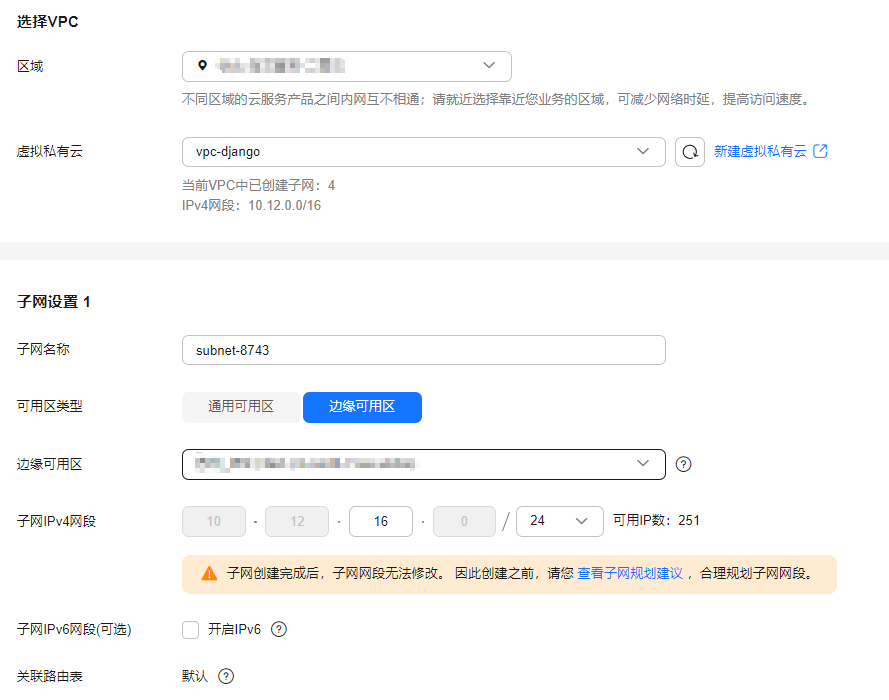

      图4 创建子网

      表1 创建子网

      参数

      说明

      区域

      请选择集群所在区域。

      虚拟私有云

      请选择集群所在VPC。

      可用区类型

      请选择边缘可用区，以使用CloudPond的业务资源。

      边缘可用区

      请选择待使用的CloudPond可用区。
    3. 参数配置完成后，右下角单击“立即创建”。

  2. 依次进行以下步骤，初始化边缘分区，即为边缘分区绑定节点子网和容器子网。

    1. 返回CCE控制台，单击集群名称，进入集群概览页。
    2. 在左侧导航栏中，单击“集群 > 分区管理”，在左下角“未开通分区 > 本地机房”单击对应分区名称。
    3. 在“初始化”弹窗中，在“节点子网”和“容器子网”中，皆选择新建的边缘可用区子网，并在右下角单击“确定”。如果有多个可用区子网，您可以根据需求选择合适的子网进行初始化。

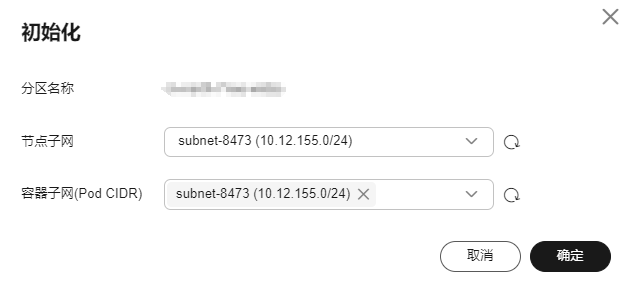

      图5 初始化边缘分区

  3. 对边缘分区进行初始化处理。

步骤三：创建边缘节点

需要在集群中创建边缘节点，将CloudPond的边缘资源无缝接入Turbo分布式集群，实现中心与边缘的统一管控。

在集群中创建的边缘节点，默认会添加以下污点和K8s标签：

  • 污点：distribution.io/category=IES:NoSchedule
  • K8s标签：
    • distribution.io/category=IES
    • distribution.io/partition=<AZ name>，其中<AZ name>表示边缘可用区名称
    • distribution.io/publicbordergroup=<AZ name>，其中<AZ name>表示边缘可用区名称
  1. 返回CCE控制台，单击集群名称，进入集群概览页。
  2. 在左侧导航栏中，单击“集群 > 节点管理”，切换至“节点”页签，右上角单击“创建节点”。
  3. 在“节点配置”中，“计费模式”请选择“按需计费”，“可用区”请选择对应的边缘可用区，其他配置参数请参见创建节点。
  4. 参数配置完成后，右下角单击“下一步：规格确认”。确认配置信息无误后，右下角单击“提交”，节点开始创建。单击“返回节点列表”，待状态为运行中，表示节点创建成功。

    添加节点预计需要6-10分钟左右，请耐心等待。

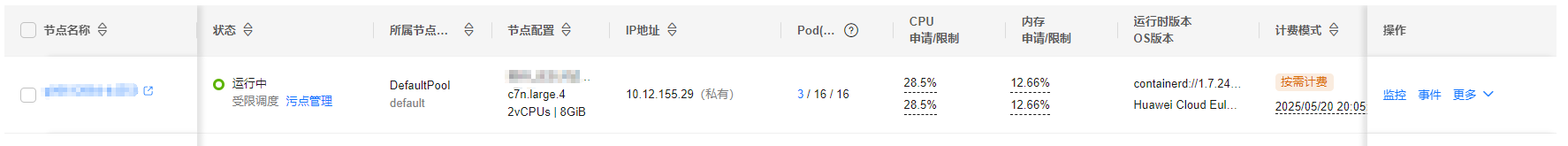

    图6 节点创建成功

步骤三：将工作负载部署在边缘节点

创建边缘节点后，系统会自动为该节点添加污点“distribution.io/category=IES:NoSchedule”，该污点会阻止未配置容忍策略的工作负载调度到该节点。若需将工作负载调度至边缘节点，需满足以下条件：

  • 容忍策略：为工作负载配置污点容忍策略后，该负载将获得被调度至边缘节点的资格。实际能否成功调度取决于节点资源、调度规则等条件。
  • 节点亲和性（可选）：通过节点亲和调度策略，工作负载可以调度至指定的边缘节点上。

本示例仅介绍部分参数，其他参数说明请参见创建工作负载。

  1. 在左侧导航栏中，单击“工作负载”，右上角单击“创建工作负载”。
  2. 在“高级配置”中，单击“容忍策略”，在右侧为工作负载添加“distribution.io/category”容忍策略。更详细的参数说明，请参见设置容忍策略。

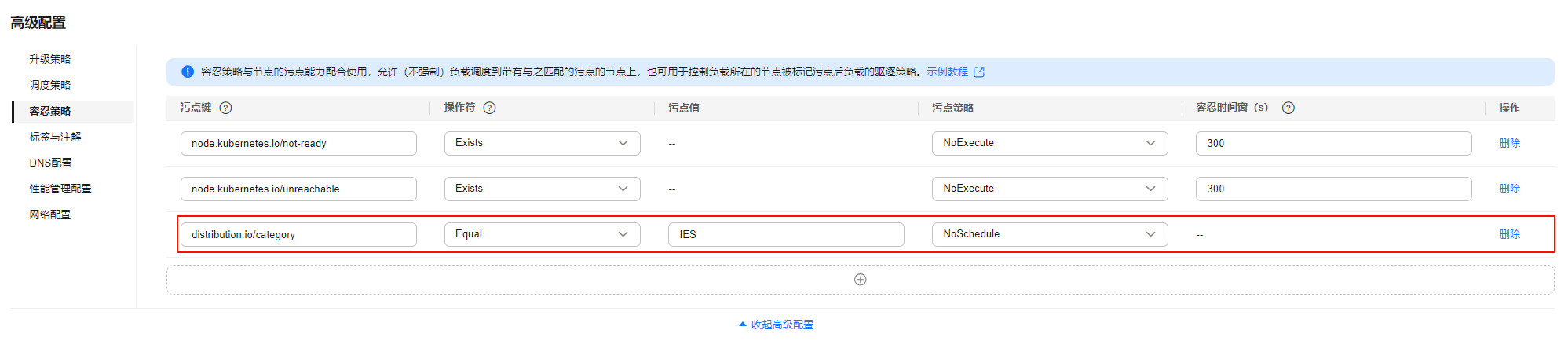

    图7 配置污点容忍策略
    表2 容忍策略参数说明

    参数名

    参数描述

    污点键

    请填写“distribution.io/category”。

    操作符

    请选择“Equal”，设置此操作符表示准确匹配指定污点键和污点值的节点。如果不填写污点值，则表示可以与所有污点键相同的污点匹配。

    污点值

    请填写“IES”。

    污点策略

    请选择“NoSchedule”，表示匹配污点策略为NoSchedule的污点。

  3. （可选，需要将工作负载调度至指定边缘节点时选择该步骤）在“高级配置”中，单击“调度策略”。在右侧“节点亲和”中，选择“自定义亲和策略”，在“必须满足”中添加如下调度策略。添加此调度策略后，工作负载将被调度至某个边缘节点。您可以添加更多策略，实现更细粒度的调度，具体说明请参见设置节点亲和调度（nodeAffinity）。

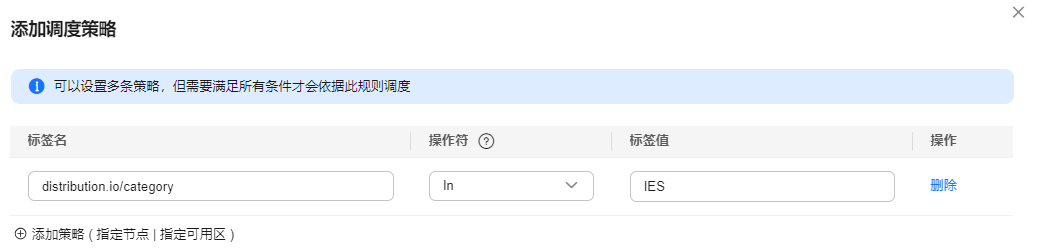

    图8 添加调度策略

  4. 其他参数配置完成后，右下角单击“创建工作负载”。待工作负载状态变为“运行中”，则说明创建成功。
  5. 单击工作负载名称，在“实例列表”页签中即可看到该工作负载的Pod实例所在节点，由此可判断是否调度至边缘节点中。如图所示，该负载的Pod实例被调度至“10.12.155.29”节点中，即为步骤三：创建边缘节点中新建的边缘节点。

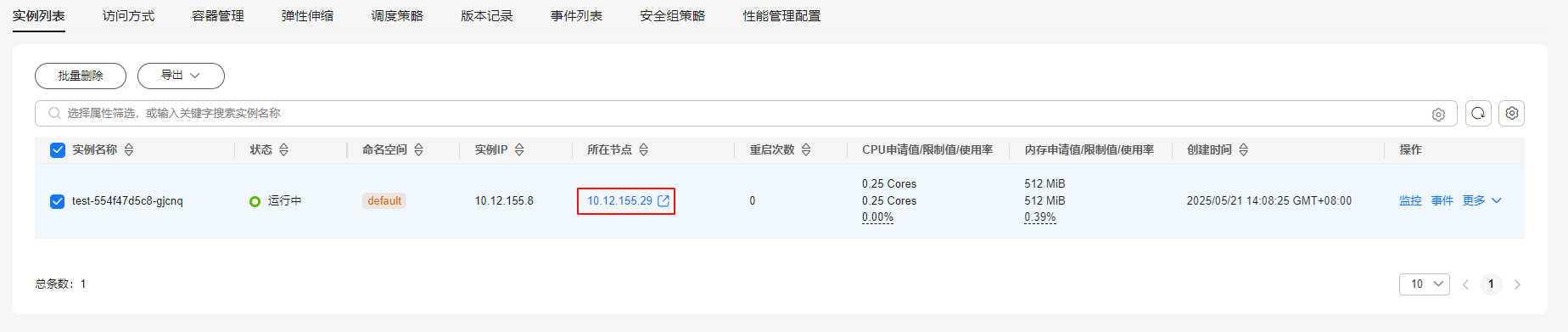

    图9 验证是否调度成功

  1. 请参见通过kubectl连接集群，使用kubectl连接集群。
  2. 创建一个名为nginx-deployment.yaml的描述文件。其中，nginx-deployment.yaml为自定义名称，您可以随意命名。

    vi nginx-deployment.yaml
    文件内容如下。关于容忍策略和节点亲和调度策略的具体参数说明，请参见设置容忍策略和设置节点亲和调度（nodeAffinity）。
    apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  strategy:
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx    #若使用“开源镜像中心”的镜像，可直接填写镜像名称；若使用“我的镜像”中的镜像，请在SWR中获取具体镜像地址。
        imagePullPolicy: Always
        name: nginx
      imagePullSecrets:
      - name: default-secret
      tolerations:  # 增加污点容忍策略
        - key: node.kubernetes.io/not-ready
          operator: Exists
          effect: NoExecute
          tolerationSeconds: 300
        - key: node.kubernetes.io/unreachable
          operator: Exists
          effect: NoExecute
          tolerationSeconds: 300
        - key: distribution.io/category  # 表示污点键，请设置为distribution.io/category
          operator: Equal  # 表示操作符，请设置为“Equal”，用于准确匹配指定污点键和污点值的节点。
          value: IES       # 表示污点值，请设置为“IES”
          effect: NoSchedule  # 表示污点策略，请设置为NoSchedule，用于匹配污点策略为NoSchedule的污点
      affinity:  # 设置调度策略
        nodeAffinity:  # 表示节点亲和性调度
          requiredDuringSchedulingIgnoredDuringExecution:  # 表示必须满足的调度策略
            nodeSelectorTerms:       # 根据节点标签选择满足条件的节点
              - matchExpressions:    # 节点标签匹配规则
                - key: distribution.io/category   # 节点标签的键为distribution.io/category
                  operator: In  # 表示存在values列表中的值即满足规则
                  values:       # 节点标签的值为IES
                  - IES

  3. 执行以下命令，创建上述工作负载。

    kubectl create -f nginx-deployment.yaml

    回显如下，则表示工作负载已开始创建。

    deployment.apps/nginx created

  4. 执行以下命令，查看该负载的Pod是否创建成功，并查看Pod所在节点。

    kubectl get deployment -o wide

    由回显结果可知，Pod实例状态为Running，则说明创建成功。且该Pod实例被调度至“10.12.155.29”节点中，即为步骤三：创建边缘节点中新建的边缘节点。

    NAME                     READY   STATUS    RESTARTS   AGE   IP            NODE
nginx-856bb778d4-vt8r5   1/1     Running   0          13m   10.12.0.249   10.12.155.29

边缘区域网络带宽要求及网络中断影响

CloudPond和中心云之间通过Internet或者专线连接，CCE Turbo集群使用分布式云资源时，对于边缘区域的网络连接（即“业务通信链路”）存在带宽要求，关于“业务通信链路”的详细说明请参见组网方案和要求。具体要求如下：
  • 创建节点时：网络带宽与节点规模正相关，每100节点需要10MB/s带宽。
  • 运行过程中：网络带宽与业务容器大小、下载密度、业务运维数据量（主要是日志）相关。建议配置10MB/s及以上的带宽，可根据实际诉求调整带宽大小。

在边缘区域出现网络故障的情况下，可能会对中心侧管理面、边缘侧数据面已部署的应用产生影响，具体如下：

影响范围

中心侧管理面中断

边缘侧数据面中断（VPC）

云服务管理（新建/删除/配置调整）

无法使用云服务管理

中断相应站点的云服务管理请求无法正常下发至边缘侧数据面

云服务实例运行

云服务实例运行不受影响
  • 在中断时，云服务实例稳态运行不受影响，网络恢复后云服务实例可能发生迁移。
  • 容器一旦发生重启（包括但不限于手动停止容器、节点发生重启、业务自身异常导致容器退出等），将无法启动。

云服务运维

无法执行云服务运维

中断相应站点的云服务运维功能受影响
