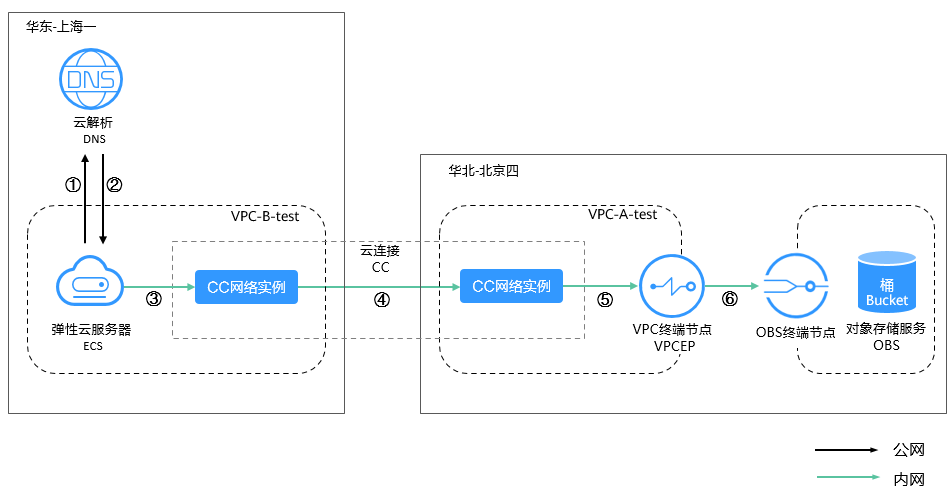

通过云连接CC实现内网跨区域访问OBS

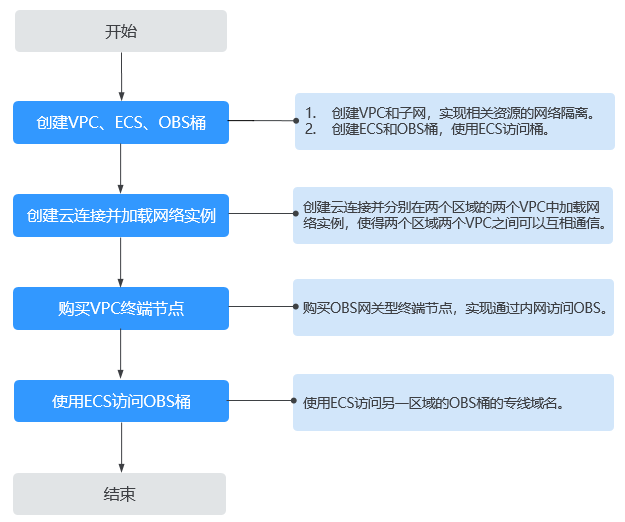

1. 创建VPC

在华北-北京四和华东-上海一分别创建两个VPC（VPC-A-test、VPC-B-test），用于实现相关资源的网络隔离。

1. 进入创建虚拟私有云页面。
2. 在“创建虚拟私有云”页面，设置以下参数，其他参数保持默认。

   更多关于创建VPC的内容，请参见创建虚拟私有云和子网。





   表2 虚拟私有云参数说明

   参数	示例	说明
   区域	华北-北京四	不同区域的云服务产品之间内网互不相通，请就近选择靠近您业务的区域，可减少网络时延，提高访问速度。
   名称	VPC-A-test	输入VPC的名称。要求如下： 长度范围为1~64位。 名称由中文、英文字母、数字、下划线（_）、中划线（-）、点（.）组成。
   IPv4网段	192.168.0.0/16	VPC的地址范围，VPC内的子网地址必须在VPC的地址范围内。 目前支持网段范围： 10.0.0.0/8~24 172.16.0.0/12~24 192.168.0.0/16~24 未开启IPv4/IPv6双栈的区域显示参数“网段”，开启IPv4/IPv6双栈的区域显示参数“IPv4网段”。
   企业项目	default	创建VPC时，可以将VPC加入已启用的企业项目。 企业项目管理提供了一种按企业项目管理云资源的方式，帮助您实现以企业项目为基本单元的资源及人员的统一管理，默认项目为default。 如无特殊的企业项目划分和管理需求，此处可直接选择默认企业项目“default”。 关于创建和管理企业项目的详情，请参见《企业管理用户指南》。
   子网名称	subnet-VPC-A	输入子网的名称。要求如下： 长度范围为1~64位。 名称由中文、英文字母、数字、下划线（_）、中划线（-）、点（.）组成。

3. 参数设置完成后，单击“立即创建”。

   返回VPC列表，可以查看新创建的VPC。

4. 重复1至3，创建第2个VPC，参数要求如下：
   • 区域：华东-上海一
   • 名称：VPC-B-test
   • IPv4网段：172.16.0.0/16
   • 企业项目：default
   • 子网名称：subnet-VPC-B

2. 创建ECS

在华东-上海一的VPC-B-test中创建ECS，用于访问OBS桶。

1. 登录控制台，进入购买弹性云服务器页面。选择“自定义购买”。


   以下购买ECS过程中的参数设置，仅为本实践所需参数设置，如果您还有其他需求，请根据自定义购买ECS设置ECS购买参数。

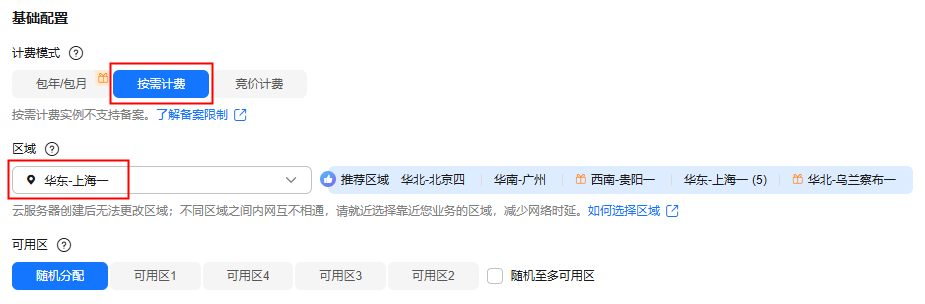

2. 设置“基础配置”。



   表3 “基础配置”参数设置说明

   参数	示例	说明
   计费模式	按需计费	选择ECS的计费模式。 按需计费：为后付费模式，先使用再付费。根据实际使用时长秒级计费，按小时结算。适用于计算资源需求波动的场景，可以随时开通，随时删除。 更多信息，请参见计费说明。
   区域	华东-上海一	选择ECS所属区域。 请就近选择靠近您业务的区域，可减少网络时延，提高访问速度。ECS购买后无法更换区域，请谨慎选择。 更多信息，请参见区域和可用区。

3. 设置“操作系统”。



   表4 “操作系统”参数设置说明

   参数	示例	说明
   镜像	CentOS 6.10 64bit (40GiB)	华为云提供的Linux类型公共镜像。

4. 设置“存储与备份”。



   表5 “存储与备份”参数设置说明

   参数	示例	说明
   开启备份（可选）	不开启	云备份用于当发生病毒入侵、人为误删除、软硬件故障等事件时，将数据恢复到任意备份点。 本实践中，暂不需要开启备份。您在实际使用过程中，请根据需求开启。 更多信息，请参见云备份概述。

5. 设置“网络”。



   表6 “网络”参数设置说明

   参数	示例	说明
   虚拟私有云	VPC-B-test	选择ECS所在的VPC，用于对ECS实现网络隔离。 更多信息，请参见虚拟私有云和子网规划建议。
   主网卡	主网卡：subnet-VPC-B 私有IP地址分配方式：自动分配IP地址	选择VPC子网。

6. 设置“公网访问”。

   表7 “公网访问”参数设置说明

   参数	示例	说明
   弹性公网IP	暂不购买	如需访问公网，则可以为ECS购买和绑定弹性公网IP。 更多信息，请参见弹性公网IP概述。

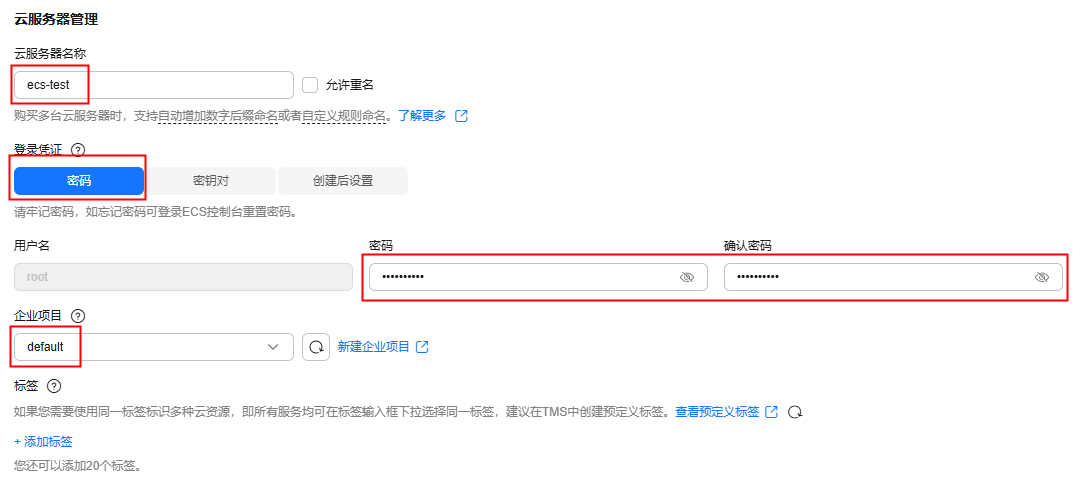

7. 设置“云服务器管理”。



   表8 “云服务器管理”参数设置说明

   参数	示例	说明
   云服务器名称	ecs-test	根据命名规则，自定义ECS的名称。
   登录凭证	密码	选择“登录凭证”方式为“密码”。设置密码并确认密码。
   企业项目	default	仅当使用企业类型的账号购买ECS时，会显示该参数。 用于按项目统一管理云资源。

8. 在页面右侧的“配置概要”中，确认ECS配置详情。
9. 阅读协议并勾选同意后，单击“立即购买”。
10. 支付订单，完成ECS的购买。
11. 单击“返回云服务器列表”，查看已购买的ECS。

3. 创建OBS桶

在华北-北京四创建OBS桶，用作被ECS访问的桶。

1. 在OBS管理控制台左侧导航栏选择“桶列表”。
2. 在页面右上角单击“创建桶”。
3. 设置以下参数，其他参数保持默认。

   更多关于创建OBS桶的内容，请参见创建桶。

   表9 创建桶参数说明

   参数名称	示例	说明
   区域	华北-北京四	桶所属的区域。 桶创建成功后，不支持变更区域，请谨慎选择。 请选择靠近您业务的区域创建桶，以降低网络时延，提高访问速度。
   桶名称	test-zcy-abc	创建桶时，需要设置合适的桶名称。 桶创建成功后，不支持修改桶名称。 OBS中桶按照DNS规范进行命名，DNS规范为全球通用规则，其具体命名规则如下： 需全局唯一，不能与已有的任何桶或并行文件系统（包含其他用户创建的）名称重复。删除桶后，立即创建同名桶或并行文件系统会创建失败，需要等待30分钟才能创建。 长度范围为3到63个字符。 支持小写字母、数字、中划线（-）、英文句号（.），且不能以中划线（-）或英文句号（.）开头及结尾。 禁止两个英文句号（.）相邻，禁止英文句号（.）和中划线（-）相邻。 禁止使用IP地址。
   企业项目	default	将桶加入到企业项目中统一管理。如无特殊的企业项目划分和管理需求，此处可直接选择默认企业项目“default”。 如果您想要了解更多关于如何通过企业项目管理OBS桶，具体请参见创建桶中的“企业项目”参数说明。

4. 单击右下角的“立即创建”，确认提示信息，并单击“确定”。
5. 在“创建成功”弹窗，单击“确定”。在桶列表页可以看到新创建的桶，即表示创建成功。
6. 桶创建成功后，需要获取桶对应区域的专线域名和专线IP等信息，以便在后续配置中使用，如表10所示。其他区域可提交工单联系技术支持申请使用。

   本实践中，test-zcy-abc桶所在区域的专线域名为“obs-private.cn-north-4.myhuaweicloud.com”，专线IP网段为“120.46.235.0/25”。

   表10 对应区域的专线域名和专线IP信息

   区域名称	区域编码	专线域名	专线IP网段
   华北-北京四	cn-north-4	obs-private.cn-north-4.myhuaweicloud.com	120.46.235.0/25
   华东-上海一	cn-east-3	obs-private.cn-east-3.myhuaweicloud.com	123.60.199.0/25

创建云连接实例并分别在“华东-上海一”和“华北-北京四”两个区域的两个VPC中加载网络实例，使得两个区域两个VPC之间可以互相通信。

1. 创建云连接实例。
   1. 进入云连接实例列表页面。
   2. 单击页面右上方的“创建云连接”。
   3. 在弹出的对话框中，设置以下参数，其他参数保持默认。

      更多关于创建云连接的内容，请参见创建云连接实例。



      表11 云连接实例参数说明

      参数	示例	说明
      名称	cloudconnect-test	云连接实例的名称。
      企业项目	default	创建云连接实例时，可以将云连接实例加入已启用的企业项目。 企业项目管理提供了一种按企业项目管理云资源的方式，帮助您实现以企业项目为基本单元的资源及人员的统一管理。 如无特殊的企业项目划分和管理需求，此处可直接选择默认企业项目“default”。 关于创建和管理企业项目的详情，请参见《企业管理用户指南》。
      使用场景	虚拟私有云	云连接实例的使用场景。 选择虚拟私有云场景时，实例类型只能选择虚拟私有云（VPC）和虚拟网关（VGW）。

   4. 单击“确定”。

2. 加载网络实例。
   1. 单击已创建的云连接实例名称，进入云连接实例基本信息页面。
   2. 切换至“网络实例”页签，然后单击“加载网络实例”。

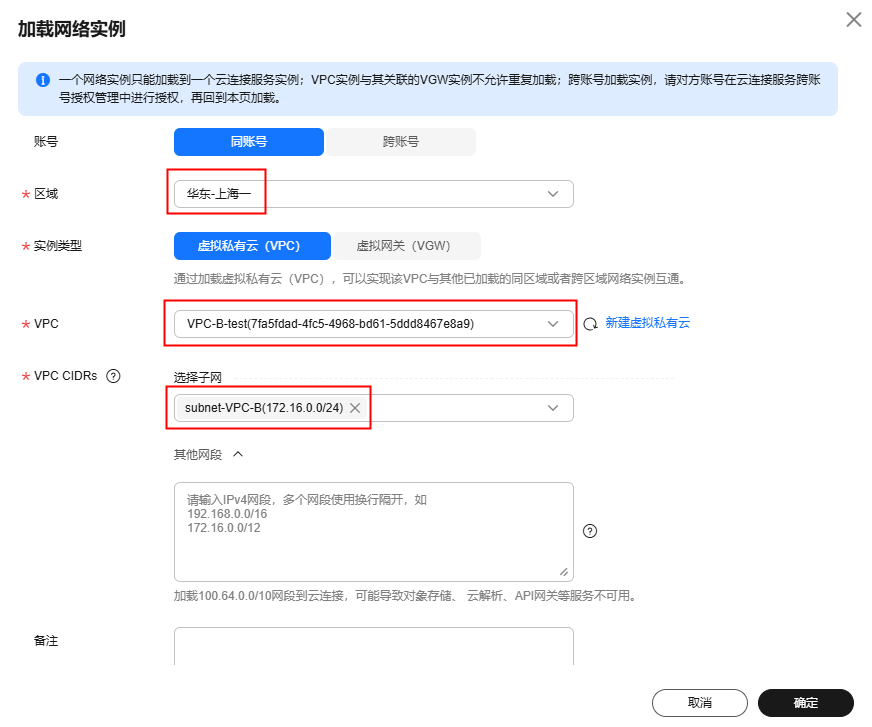

   3. 在“加载网络实例”弹窗，设置如下参数，其他参数保持默认。

      更多关于加载网络实例的内容，请参见将网络实例加载至云连接实例。



      表12 加载同账号网络实例参数

      参数	示例	说明
      区域	华北-上海一	需要连接的VPC所在区域。 这里选择ECS所在区域，即华东-上海一。
      VPC	VPC-B-test	需要加载到云连接实例中实现网络互通的VPC名称。 当实例类型参数选择虚拟私有云时，需要配置此参数。
      VPC CIDRs	subnet-VPC-B	需要加载到云连接实例中实现网络互通的VPC内的网段路由。 当实例类型参数选择虚拟私有云时，需配置以下两个参数： 子网：虚拟私有云的子网，这里选择华东-上海一的VPC的子网“subnet-VPC-B”。 其他网段：置空。

   4. 单击“确定”。

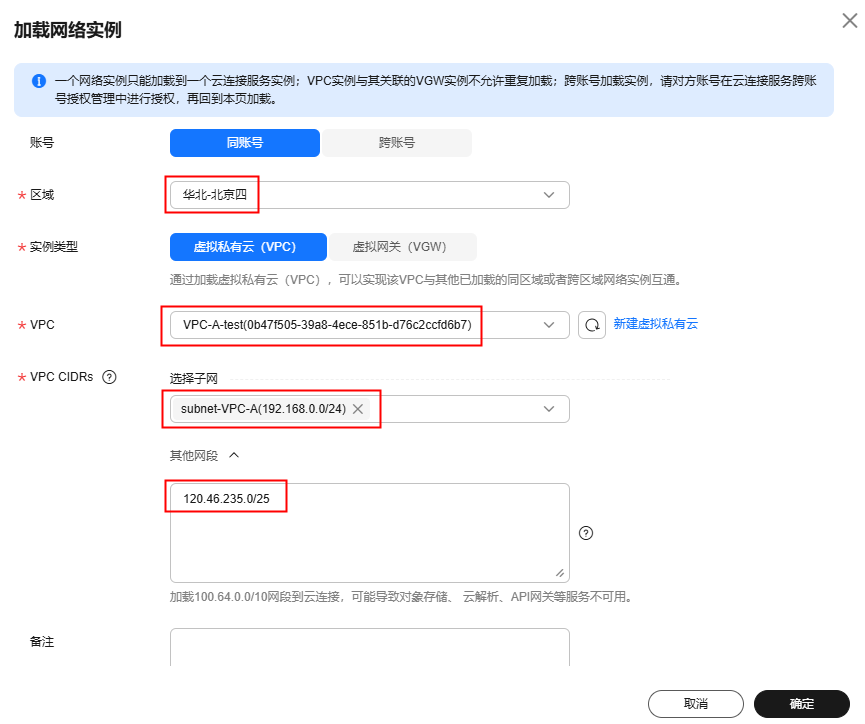

   5. 重复2.b至2.d，加载华北-北京四网络实例。参数要求如下：


      • 区域：华北-北京四
      • VPC：VPC-A-test
      • VPC CIDRs：
        • 选择子网：subnet-VPC-A
        • 其他网段：本实践中，此处填写被访问桶（华北-北京四的桶）所在区域的专线域名对应的专线IP网段，6已获取。

3. 购买带宽包。
   1. 切换至云连接实例的“带宽包”页签，单击“购买带宽包”。

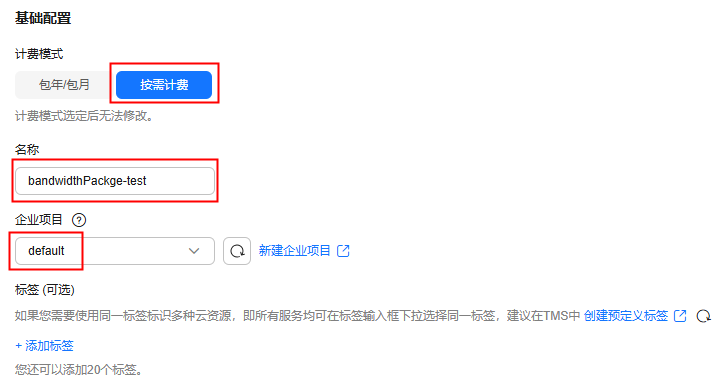

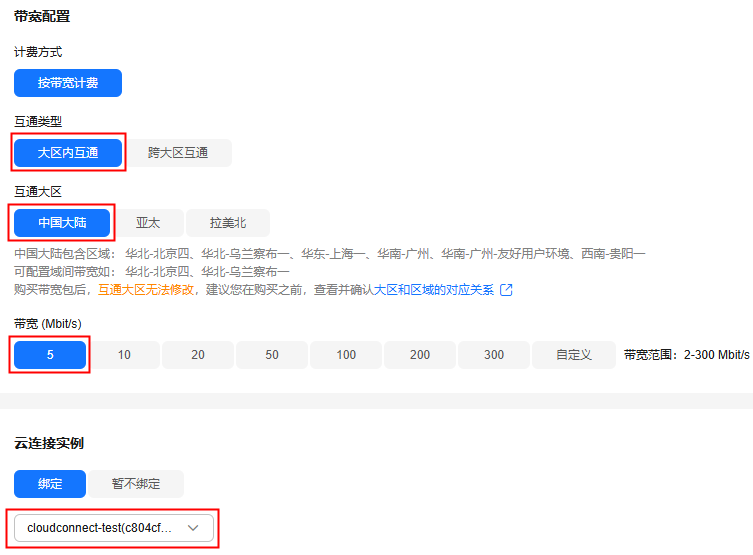

   2. 在“购买带宽包”页面，设置如下参数，其他参数保持默认。

      更多关于购买带宽包的内容，请参见购买带宽包。





      表13 购买带宽包参数

      参数	示例	说明
      计费模式	按需计费	带宽包的计费模式。 按需计费：按实际使用时长计费，可以随时开通或删除。 更多信息请参见云连接按需计费。
      名称	bandwidthPackge-test	带宽包的名称。 长度为1~64个字符，支持数字，英文字母，下划线，中划线，点。
      企业项目	default	将带宽包加入到已启用的企业项目中进行管理。 企业项目是一种云资源管理方式，企业项目管理服务提供统一的云资源按项目管理，以及项目内的资源管理、成员管理。 如无特殊的企业项目划分和管理需求，此处可直接选择默认企业项目“default”。 关于创建和管理企业项目的详情，请参见《企业管理用户指南》。
      互通类型	大区内互通	互通大区的类型。支持： 大区内互通：指配置域间带宽的区域在同一个大区内。 跨大区互通：指配置域间带宽的区域在不同的大区内。 本实践中，华东-上海一和华北-北京四之间通讯属于大区内互通。
      互通大区	中国大陆	需要实现互通的区域，即配置域间带宽时涉及的区域。
      带宽	5	带宽是所有基于该带宽包配置的域间带宽总和，请根据网络情况提前做好规划。 单位：Mbit/s
      云连接实例	cloudconnect-test	选择需要绑定的云连接名称。 本实践中，需要绑定1创建的云连接示例“cloudconnect-test”。

   3. 单击“立即购买”。
   4. 确认购买信息无误后，单击右下角的“提交”。

4. 配置域间带宽。
   1. 进入云连接实例列表页面。
   2. 单击1创建的云连接实例名称，进入“基本信息”页面。
   3. 切换至“域间带宽”页签，单击“配置域间带宽”。

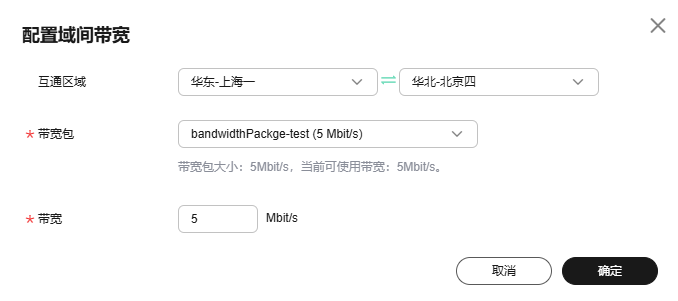

   4. 在“配置域间带宽”弹窗，设置如下参数：



      表14 配置域间带宽参数

      参数	示例	说明
      互通区域	华东上海一、华北-北京四	需要实现互通的区域名称。 本实践中，选择华东上海一和华北-北京四互通。
      带宽包	bandwidthPackge-test	云连接实例绑定的带宽包。 此处选择3购买的带宽包。
      带宽	5	两个区域实现互通的带宽。 3购买带宽包时已设置，此处无需再设置。

   5. 单击“确定”。

在“华北-北京四”购买OBS网关型终端节点，使VPC-A-test中的云资源无需弹性公网IP就能够访问OBS。

1. 进入终端节点列表页。
2. 在“终端节点”列表页，单击“购买终端节点”，进入“购买终端节点”页面。

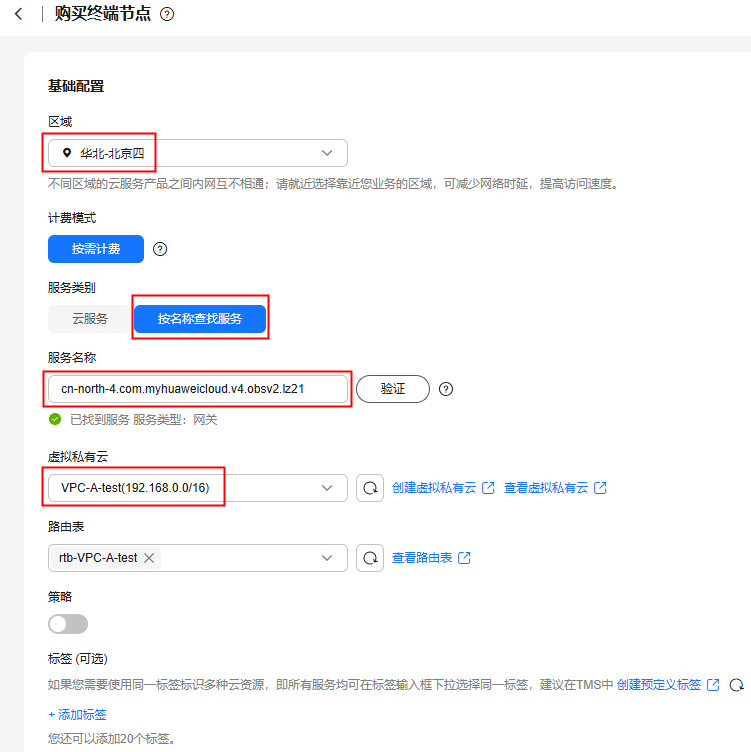

3. “购买终端节点”页面，配置以下参数。其他参数保持默认。

   更多关于购买终端节点的内容，请参见购买终端节点。



   表15 终端节点配置参数

   参数	示例	描述
   区域	华北-北京四	终端节点所在区域。 不同区域的资源之间内网不互通。请选择靠近您的区域，可以降低网络时延、提高访问速度。
   服务类别	按名称查找服务	当您要连接的终端节点服务为用户私有服务时，需要选择“按名称查找服务”。
   服务名称	-	“服务类别”选择“按名称查找服务”，则需要配置该参数。 本实践中，此处填写被访问桶（华北-北京四的桶）所在集群终端节点服务名称，请提交工单获取。 输入服务名称，单击“验证”： 若显示“已找到服务”，继续后续操作。 若显示“未找到服务”，请检查“区域”是否和终端节点服务所在区域一致或输入的“服务名称”是否正确。
   虚拟私有云	VPC-A-test	选择终端节点所属的虚拟私有云。 本实践中，此处选择被访问桶所在区域华北-北京四的虚拟私有云VPC-A-test。

4. 单击右下角的“立即购买”。
5. 在信息确认页面，单击“提交”。
6. 返回终端节点列表，可以看到创建的终端节点，即表示创建成功。

通过使用ECS访问OBS桶的专线域名来测试域名连通性。

1. 在云服务器列表页，单击1购买的ECS操作列的“远程登录”。
2. 在“登录Linux弹性云服务器”弹窗，选择“VNC登录”。

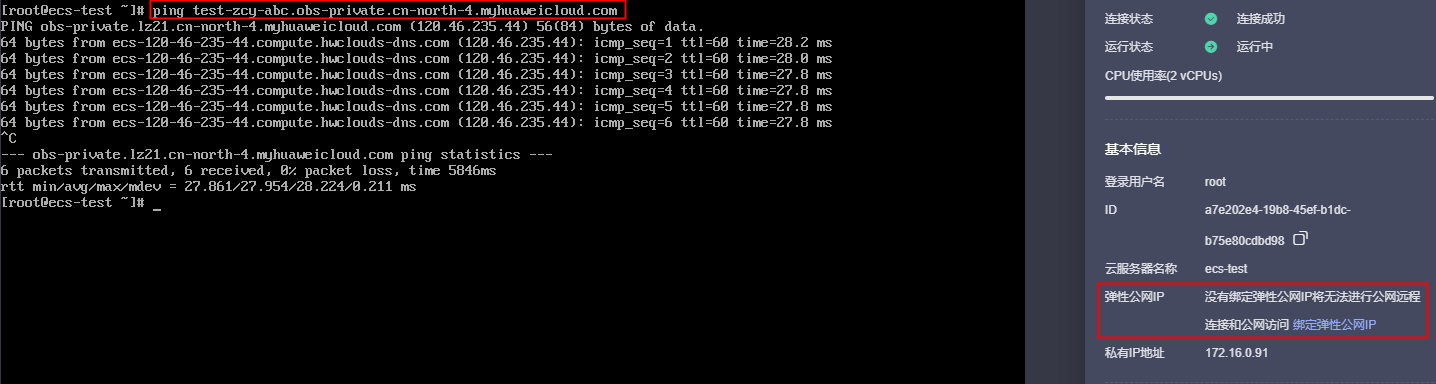

3. 输入密码，进入系统后，输入如下命令，检测ECS是否可以跨区域访问OBS桶：

   ping 桶的专线域名

   本实践中，命令为：ping test-zcy-abc.obs-private.cn-north-4.myhuaweicloud.com



   可以看到，ECS未绑定弹性公网IP也可以跨Region访问OBS桶。
