为ELB Ingress配置转发规则优先级

前提条件

• 已创建一个CCE Standard或CCE Turbo集群，且集群版本满足以下要求：
  • v1.23集群：v1.23.15-r0及以上
  • v1.25集群：v1.25.10-r0及以上
  • v1.27集群：v1.27.7-r0及以上
  • v1.28集群：v1.28.5-r0及以上
  • v1.29集群：v1.29.1-r10及以上
  • 其他更高版本的集群
• 集群中需提前部署可用的工作负载用于对外提供访问。若您无可用工作负载，可参考创建无状态负载（Deployment）、创建有状态负载（StatefulSet）或创建守护进程集（DaemonSet）部署工作负载。
• 为提供对外访问的工作负载配置Service，ELB Ingress支持的Service类型请参见ELB Ingress支持的Service类型。

约束与限制

• 该特性仅在使用独享型ELB时支持配置。
• 该特性依赖ELB高级转发策略，开启后将不再根据域名/路径匹配确定优先级，请您根据实际需要自定义转发策略优先级。关于转发策略优先级详情请参见ELB Ingress转发策略优先级说明。

通过kubectl命令行配置

1. 请参见通过kubectl连接集群，使用kubectl连接集群。
2. 创建名为“ingress-test.yaml”的YAML文件，此处文件名可自定义。

   vi ingress-test.yaml

   以使用已有ELB为例，配置示例如下：

   apiVersion: networking.k8s.io/v1
   kind: Ingress
   metadata:
     name: test
     namespace: default
     annotations:
       kubernetes.io/elb.port: '88'    # 对接的ELB端口
       kubernetes.io/elb.id: 2c623150-17bf-45f1-ae6f-384b036f547e    # 已有ELB的ID
       kubernetes.io/elb.class: performance    # ELB的类型，该功能仅支持performance
       kubernetes.io/elb.ingress-order: '1'    # 不同Ingress间的转发规则优先级
       kubernetes.io/elb.rule-priority-enabled: 'true'   # 同一个Ingress的转发规则按照paths字段下的转发规则顺序进行排序
   spec:
     rules:
       - host: ''
         http:
           paths:
             - path: /test1  # 定义转发规则
               backend:  # 该规则对应的后端Service，示例可进行替换
                 service:
                   name: test1
                   port:
                     number: 8081
               property:
                 ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
               pathType: ImplementationSpecific
             - path: /test2  # 定义转发规则
               backend:  # 该规则对应的后端Service，示例可进行替换
                 service:
                   name: test2
                   port:
                     number: 8081
               property:
                 ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
               pathType: ImplementationSpecific
     ingressClassName: cce

   表1 转发规则优先级注解

   参数	类型	描述
   kubernetes.io/elb.ingress-order	String	不同Ingress间的转发规则排序，参数值越小表示优先级越高，且同一个监听器内规则优先级必须唯一，取值范围为1~1000。 仅独享型ELB支持配置。 说明： 配置该注解时，默认开启“kubernetes.io/elb.rule-priority-enabled”注解，即同时对每个Ingress的转发规则进行排序。 kubernetes.io/elb.ingress-order注解中设置的优先级与ELB侧的转发策略优先级并不完全对应。该注解可对不同的Ingress进行排序：具有该注解的Ingress优先级较高，而多个Ingress都具有该注解时则按注解值的大小排序，参数值越小表示优先级越高。关于以上规则，您可以参考转发规则优先级设置示例了解更多场景化的示例。
   kubernetes.io/elb.rule-priority-enabled	String	仅支持设置为“true”，表示对同一个Ingress的转发规则进行排序，系统将会根据创建Ingress时的转发规则先后顺序确定优先级，配置在上面的优先级高。 未开启该参数时，同一个Ingress的转发规则会使用ELB侧的默认排序，开启后则不允许关闭。 仅独享型ELB支持配置。

3. 创建Ingress。

   kubectl create -f ingress-test.yaml

   回显如下，表示Ingress服务已创建。

   ingress/ingress-test created

4. 查看已创建的Ingress。

   kubectl get ingress

   回显如下，表示Ingress服务创建成功。

   NAME          CLASS    HOSTS     ADDRESS          PORTS   AGE
   ingress-test  cce      *         121.**.**.**     88      10s

转发规则优先级设置示例

假设当前已存在ingress-a的kubernetes.io/elb.ingress-order参数值设置为1，且该ingress-a存在规则A和规则B；Ingress B的kubernetes.io/elb.ingress-order参数值设置为2，该Ingress B存在规则C和规则D。

ingress-a和ingress-b同时对接同一个ELB端口，此时ELB的转发策略顺序依次为：

转发规则顺序	转发规则	所属Ingress
1	规则A	ingress-a
2	规则B	ingress-a
3	规则C	ingress-b
4	规则D	ingress-b

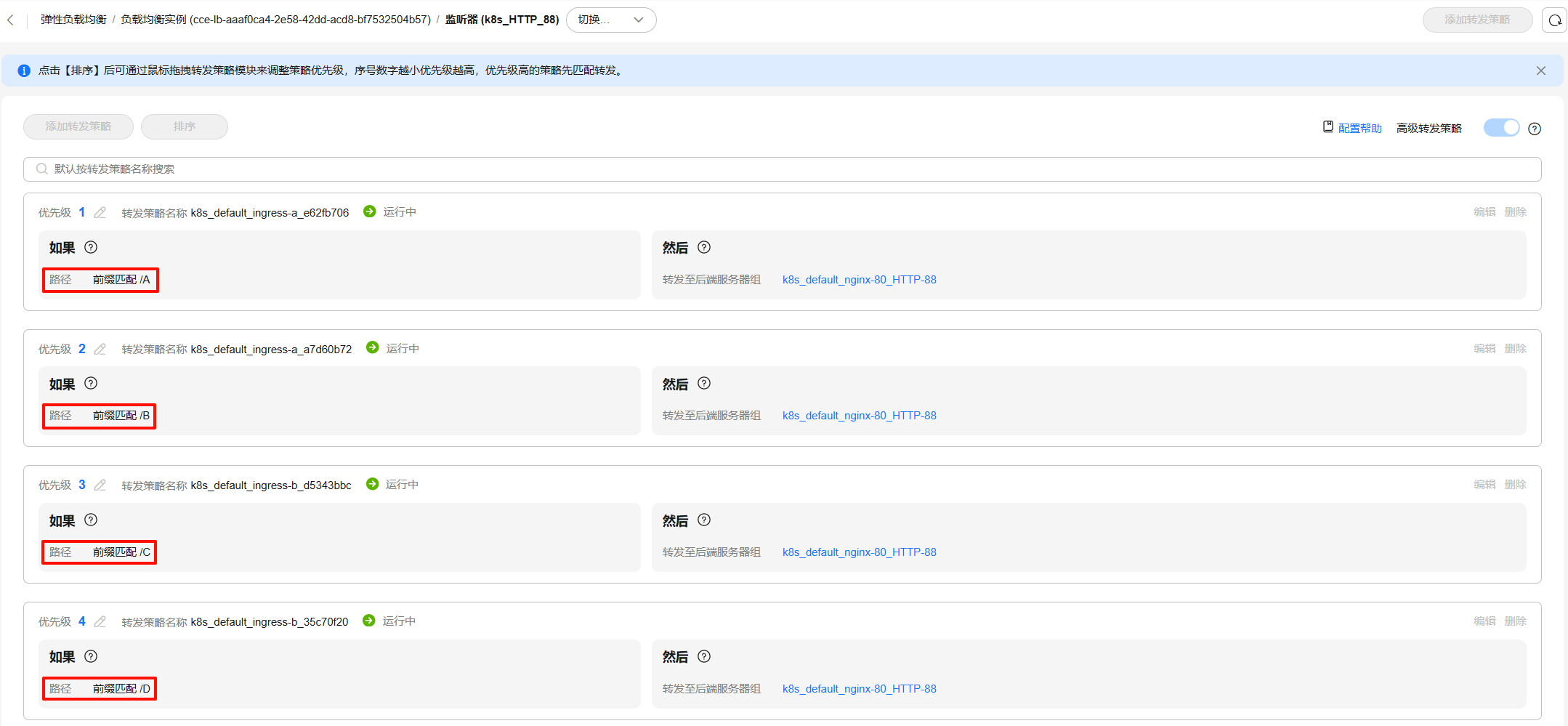

图2 ELB的转发策略顺序示例1

如果此时为ingress-b添加规则E，并将规则E的顺序设置在规则C、D之前，修改ingress-b的YAML如下：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-b
  namespace: default
  annotations:
    kubernetes.io/elb.port: '88'    # 对接的ELB端口
    kubernetes.io/elb.id: f7fb2aa8-34af-48fb-b451-16e8f675ff45   # 已有ELB的ID
    kubernetes.io/elb.class: performance    # 已有ELB的类型，该功能仅支持performance
    kubernetes.io/elb.ingress-order: '2'    # 不同Ingress间的转发规则优先级
    kubernetes.io/elb.rule-priority-enabled: 'true'   # 同一个Ingress的转发规则按照paths字段下的转发规则顺序进行排序
spec:
  rules:
    - host: ''
      http:
        paths:
          - path: /E  # 定义转发规则E
            backend:  # 该规则对应的后端Service，示例可进行替换
              service:
                name: nginx
                port:
                  number: 80
            property:
              ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
            pathType: ImplementationSpecific
          - path: /C  # 定义转发规则C
            backend:  # 该规则对应的后端Service，示例可进行替换
              service:
                name: nginx
                port:
                  number: 80
            property:
              ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
            pathType: ImplementationSpecific
          - path: /D  # 定义转发规则D
            backend:  # 该规则对应的后端Service，示例可进行替换
              service:
                name: nginx
                port:
                  number: 80
            property:
              ingress.beta.kubernetes.io/url-match-mode: STARTS_WITH
            pathType: ImplementationSpecific
  ingressClassName: cce

则此时ELB的转发策略顺序依次为：

转发规则顺序	转发规则	所属Ingress
1	规则A	ingress-a
2	规则B	ingress-a
3	规则E	ingress-b
4	规则C	ingress-b
5	规则D	ingress-b

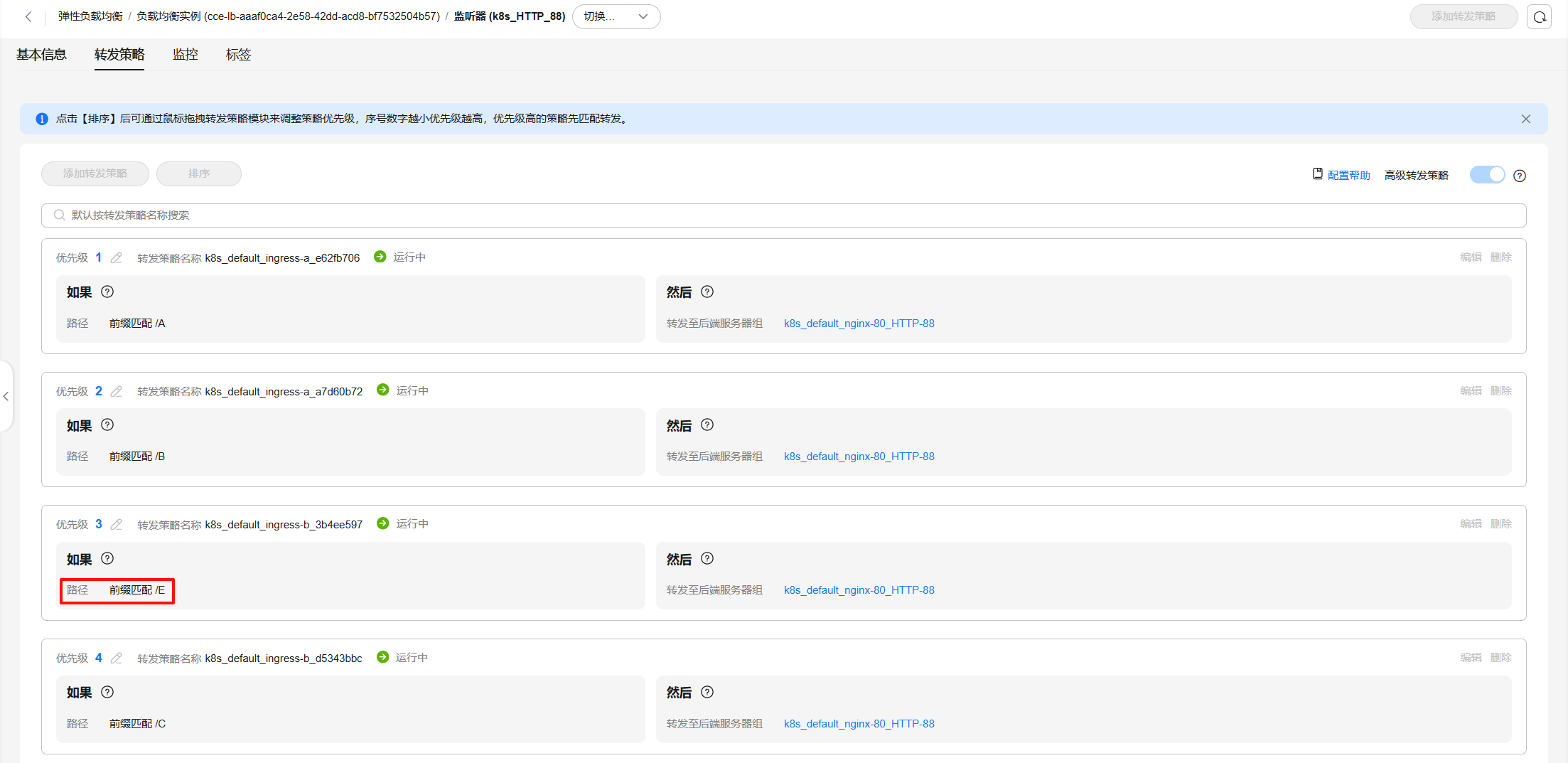

图3 ELB的转发策略顺序示例2
