搭建IPv6网络

操作场景

本教程将指引您搭建一个IPv6网段的VPC,并在VPC中创建一个带有IPv6地址的ECS,使ECS可以访问Internet上的IPv6服务。配置流程如图1所示。

图1 搭建IPv6网络

若您已有共享带宽,在购买ECS时可直接配置IPv6访问公网。

前提条件

IPv6功能目前仅在部分区域公测,具体公测区域请参见功能总览中IPv4/IPv6功能的“发布区域”。申请公测权限后,才可以体验IPv6功能。IPv6功能详情请参见IPv4/IPv6双栈网络

约束与限制

  • IPv6双栈,当前暂不收费,后续定价会根据运营商收费策略的变化进行调整。
  • 只有选择支持IPv6的ECS,才可以使用IPv4/IPv6双栈网络,请务必选择支持的区域和规格。
    您可以通过以下两种方法查看ECS哪些规格支持IPv6:
    • 通过ECS控制台查看:单击“购买弹性云服务器”,进入购买页面查看ECS规格列表。

      当ECS规格列表中包含“IPv6”参数,且取值为“是”时,表示该规格的ECS支持IPv6。

    • 通过ECS文档查看:打开《ECS产品介绍》中的ECS规格清单页面,点击ECS规格类型对应的各规格详细介绍链接,可以到具体规格类型实例中表格“实例特点”查看ipv6是否支持。

      以通用计算增强型ECS为例,需要通过ECS文档查看通用计算增强型ECS哪些规格支持IPv6,步骤如下:

      1. 打开《ECS产品介绍》中的ECS规格清单页面。
      2. 在“通用计算增强型”下,点击内容“各规格详细介绍请参见通用计算增强型”的链接,具体如图2所示。
        图2 ECS规格清单页面
      3. 进入“通用计算增强型”章节,表格“通用计算型实例特点”中可以查看ipv6是否支持,具体如图3所示。
        图3 ECS通用计算增强型

IPv4/IPv6双栈网络的应用场景及资源规划

表1 IPv4/IPv6双栈网络的应用场景及资源规划

应用场景

场景示例

子网

ECS

IPv6内网通信

您在ECS上部署应用,需要与其他系统(比如数据库)之间使用IPV6进行内网互访

  • IPv4网段
  • IPv6网段
  • IPv4私有地址:用于IPv4内网通信
  • IPv6地址:用于IPv6内网通信

IPv6公网通信

您在ECS上部署应用并面向公网客户端提供服务,支持客户端通过IPv6地址访问

  • IPv4网段
  • IPv6网段
  • IPv4私有地址+IPv4 EIP地址:用于IPv4公网通信
  • IPv6地址+共享带宽:用于IPv6公网通信

您在ECS上部署应用并面向公网客户端提供服务,既要支持客户端通过IPv6地址访问,还要对这些访问来源进行数据分析

步骤1:创建虚拟私有云和子网

在创建VPC之前,您需要根据具体的业务需求规划VPC的数量、子网的数量和IP网段划分等。详情请参见“网络规划”。

请按如下操作,创建一个VPC“vpc-ipv6”和一个IPv6默认子网“subnet-ipv6”。

  1. 登录管理控制台。
  2. 选择“网络>虚拟私有云”。

    进入虚拟私有云列表页面。

  3. 单击“创建虚拟私有云”。

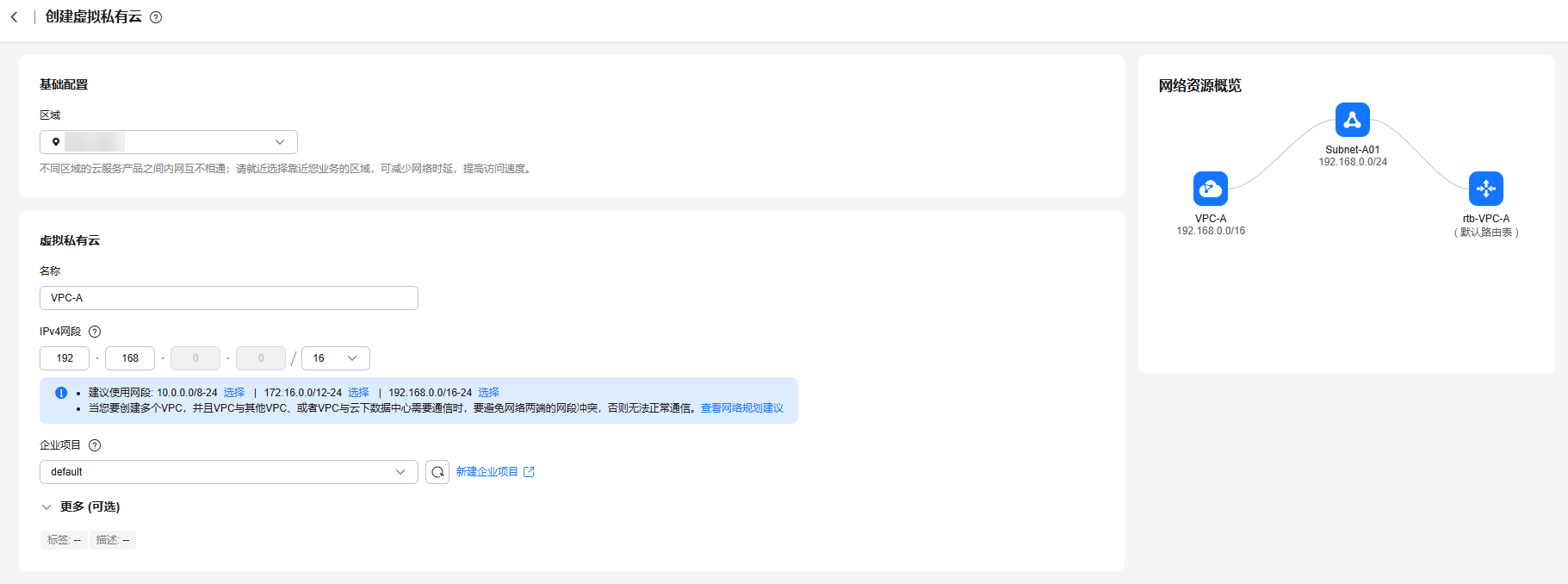

  4. 根据界面提示配置虚拟私有云和子网参数。

    子网配置时,请务必勾选“开启IPv6”,将自动为子网分配IPv6网段。该功能一旦开启,将不能关闭。暂不支持自定义设置IPv6网段。

    表2 虚拟私有云参数说明

    参数

    说明

    取值样例

    区域

    不同区域的资源之间内网不互通。请选择靠近您客户的区域,可以降低网络时延、提高访问速度。

    中国-香港

    名称

    VPC名称。

    名称只能由中文、英文字母、数字、“_”、“-”和“.”组成,且不能有空格,长度不能大于64个字符。

    VPC-test

    网段/IPv4网段

    VPC的地址范围,VPC内的子网地址必须在VPC的地址范围内。

    目前支持网段范围:

    • 10.0.0.0/8~24
    • 172.16.0.0/12~24
    • 192.168.0.0/16~24

    未开启IPv4/IPv6双栈的区域显示参数“网段”,开启IPv4/IPv6双栈的区域显示参数“IPv4网段”。

    192.168.0.0/16

    企业项目

    创建VPC时,可以将VPC加入已启用的企业项目。

    企业项目管理提供了一种按企业项目管理云资源的方式,帮助您实现以企业项目为基本单元的资源及人员的统一管理,默认项目为default。

    关于创建和管理企业项目的详情,请参见《企业管理用户指南》

    default

    标签

    虚拟私有云的标识,包括键和值。可以为虚拟私有云创建10个标签。

    • 键:vpc_key1
    • 值:vpc-01

    描述

    VPC的描述信息,非必填项。

    描述信息内容不能超过255个字符,且不能包含“<”和“>”。

    -

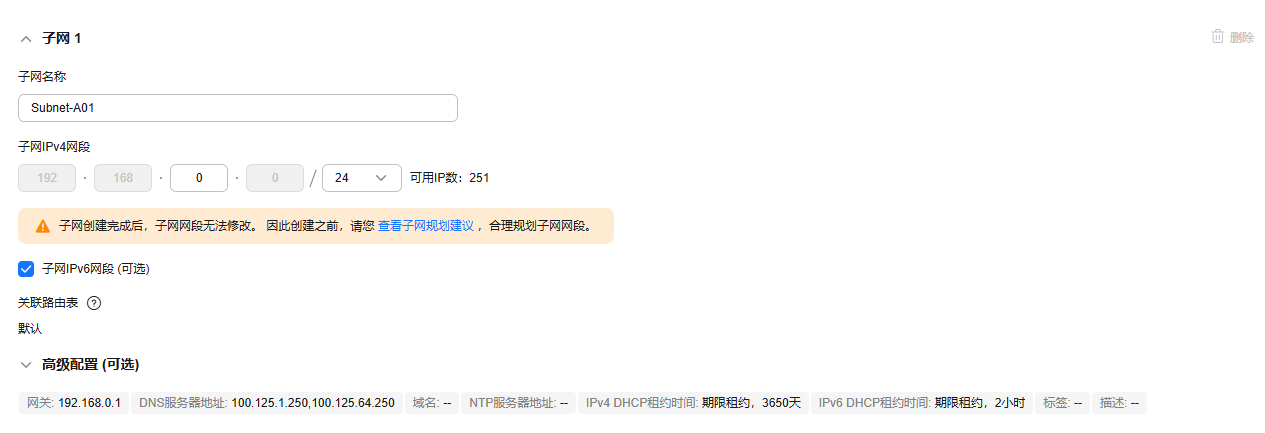

    表3 子网参数说明

    参数

    说明

    取值样例

    名称

    子网的名称。

    名称只能由中文、英文字母、数字、“_”、“-”和“.”组成,且不能有空格,长度不能大于64个字符。

    subnet-01

    子网网段

    子网的地址范围,需要在VPC的地址范围内。

    未开启IPv4/IPv6双栈的区域显示此参数。

    192.168.0.0/24

    子网IPv4网段

    子网的地址范围,需要在VPC的地址范围内。

    开启IPv4/IPv6双栈的区域显示此参数。

    192.168.0.0/24

    子网IPv6网段

    选择是否勾选开启IPv6。

    开启IPv6功能后,将自动为子网分配IPv6网段,暂不支持自定义设置IPv6网段。该功能一旦开启,将不能关闭。

    开启IPv4/IPv6双栈的区域显示此参数。

    -

    关联路由表

    子网创建完成后默认关联默认路由表,您也可以通过子网的更换路由表操作,切换至自定义路由表。

    默认

    高级配置

    单击下拉箭头,可配置子网的高级参数,包括网关、DNS服务器地址等。

    默认配置

    网关

    子网的网关。

    通向其他子网的IP地址,用于实现与其他子网的通信。

    192.168.0.1

    DNS服务器地址

    此处默认填写华为云的DNS服务器地址,可实现云服务器在VPC内直接通过内网域名互相访问。同时,还支持不经公网,直接通过内网DNS访问云上服务。

    若您由于业务原因需要指定其他DNS服务器地址,您可以修改默认的DNS服务器地址。如果您删除默认的DNS服务器地址,可能会导致您无法访问云上其他服务,请谨慎操作。

    您也可以通过“DNS服务器地址”右侧的“重置”将DNS服务器地址恢复为默认值。

    DNS服务器地址最多支持2个IP,请以英文逗号隔开。

    100.125.x.x

    域名

    此处填写DNS域名后缀,支持填写多个域名,不同的域名之间以空格分隔,单个域名长度不超过63个字符,并且域名总长度不超过254个字符。

    访问某个域名时,只需要输入域名前缀,子网内的云服务器会自动匹配设置的域名后缀。

    域名设置完成后,子网内新创建的云服务器会自动同步该配置。

    子网内的存量云服务器,需要更新DHCP配置使域名生效,您可以重启云服器、重启DHCP Client服务或者重启网络服务。

    说明:
    对于不同操作系统云服务器,更新DHCP配置的命令不同,以下命令供您参考。
    • 重启DHCP Client服务:service dhcpd restart
    • 重启网络服务:service network restart

    test.com

    DHCP租约时间

    DHCP租约时间是指DHCP服务器自动分配给客户端的IP地址的使用期限。超过租约时间,IP地址将被收回,需要重新分配。
    • 期限租约:设置DHCP租约期限,单位为天或者小时。
    • 无限租约:设置DHCP不过期。

    DHCP租约时间修改后,会在一段时间后自动生效(与您的DHCP租约时长有关),如果需要立即生效,请重启ECS或者在实例中主动触发DHCP更新。

    365天

    NTP服务器地址

    NTP时间服务器IP地址,非必填项。

    您可以根据需要设置子网需要新增的NTP服务器IP地址,该地址不会影响默认NTP服务器地址。为空,表示不新增NTP服务器IP地址。

    最多允许输入4个格式正确且不重复的IP地址,多个IP地址请用半角逗号隔开。新增或修改原有子网的NTP服务器地址后,需要子网内的ECS重新获取一次DHCP租约,或者重启ECS,才能生效。清空NTP服务器地址时,需要子网内的ECS重新获取一次DHCP租约,重启ECS无法生效。

    192.168.2.1

    标签

    子网的标识,包括键和值。可以为子网创建10个标签。

    • 键:subnet_key1
    • 值:subnet-01

    描述

    子网的描述信息,非必填项。

    描述信息内容不能超过255个字符,且不能包含“<”和“>”。

    -

    表4 虚拟私有云标签命名规则

    参数

    规则

    样例

    • 不能为空。
    • 对于同一虚拟私有云键值唯一。
    • 长度不超过36个字符。
    • 由英文字母、数字、下划线、中划线、中文字符组成。

    vpc_key1

    • 长度不超过43个字符。
    • 由英文字母、数字、下划线、点、中划线、中文字符组成。

    vpc-01

    表5 子网标签命名规则

    参数

    规则

    样例

    • 不能为空。
    • 对于同一子网键值唯一。
    • 长度不超过36个字符。
    • 由英文字母、数字、下划线、中划线、中文字符组成。

    subnet_key1

    • 长度不超过43个字符。
    • 由英文字母、数字、下划线、点、中划线、中文字符组成。

    subnet-01

  5. 单击“立即创建”。

步骤2:购买ECS

在管理控制台,选择“计算 > 弹性云服务器”,购买一个ECS实例。

网络配置请按如下设置:

图4 网络配置
  • 网络:
    • 虚拟私有云:选择已创建的“vpc-ipv6”。
    • 子网:选择已创建的“subnet-ipv6”。
    • 务必选择“自动分配IPv6地址”。

      当前仅支持在创建的时候为云服务器分配IPv6地址,因此请您务必勾选“自动分配IPv6地址”,否则将无法使用IPv4/IPv6双栈网络。

    • 共享带宽
      • 当选择“暂不配置”,则仅支持VPC内的IPv6相互通信。若要开启公网访问功能,后续需要进行(可选)步骤3:购买和加入共享带宽
      • 当此时新建共享带宽或选择已有共享带宽,则配置完成后IPv6 地址直接开启公网访问功能。
  • 安全组:选择默认安全组“Sys-default”。默认安全组的规则是在出方向上的IPv4/IPv6数据报文全部放行,入方向访问受限,安全组内的弹性云服务器无需添加规则即可互相访问。您也可以创建新的安全组并配置规则。详情请参见“创建安全组”、“添加安全组规则”。
  • 弹性公网IP:选择“暂不购买”。

购买完成后,您可以在ECS详情页查看自动分配的IPv6地址,也可以登录到ECS,通过ifconfig查看分配的IPv6地址。

动态获取IPv6地址(可选)

如果自动分配IPv6地址失败,或者您选的其他镜像不支持自动分配IPv6地址,请参考“动态获取IPv6地址”手动获取IPv6地址。

如果云服务器使用的是公共镜像,则支持情况如下:

Linux公共镜像开启动态获取IPv6功能时,需要先判断是否支持IPv6协议栈,再判断是否已开启动态获取IPv6。目前,所有Linux公共镜像均已支持IPv6协议栈,并且Ubuntu 16操作系统已默认开启动态获取IPv6。即Ubuntu 16操作系统无需配置,其他Linux公共镜像需要执行开启动态获取IPv6的操作。

(可选)步骤3:购买和加入共享带宽

默认IPv6地址只具备私网通信能力,如果您需要通过该IPv6地址访问Internet或被Internet上的IPv6客户端访问,您需要购买和绑定共享带宽。

如您已有共享带宽,可以不用重新购买,直接将IPv6地址加入共享带宽即可。

购买共享带宽

  1. 登录管理控制台。
  2. 在管理控制台左上角单击,选择区域和项目。
  3. 在系统首页,选择“网络 > 弹性公网IP”。
  4. 在左侧导航栏,选择“弹性公网IP和带宽 > 共享带宽”。
  5. 在页面右上角,单击“购买共享带宽”,按照提示配置参数。

    表6 参数说明

    参数

    说明

    取值样例

    计费模式

    购买共享带宽时使用的计费模式,分为以下两种:

    • 包年/包月:在使用前一次性支付一定期限(如1个月、1年等)的费用,后续使用期限内不再针对此共享带宽资源扣费。
    • 按需计费:按照共享带宽的使用时长进行计费。

    包年/包月

    区域

    不同区域的资源之间内网不互通。请选择靠近您客户的区域,可以降低网络时延、提高访问速度。

    中国-香港

    计费方式

    共享带宽的计费方式。

    支持按带宽计费。

    按带宽计费

    带宽大小

    共享带宽的大小,单位Mbit/s,5M起售,最大支持2000Mbit/s。

    10

    企业项目

    申请共享带宽时,可以将共享带宽加入已启用的企业项目。

    企业项目管理提供了一种按企业项目管理云资源的方式,帮助您实现以企业项目为基本单元的资源及人员的统一管理,默认项目为default。

    default

    带宽名称

    共享带宽的名称。

    Bandwidth-001

    购买时长

    包年包月场景需要选择,购买共享带宽的时长。

    2个月

  6. 单击“立即购买”。

加入共享带宽

  1. 在共享带宽列表页,单击操作列的“添加公网IP”。
    图5 加入共享带宽入口
  2. 将IPv6地址加入共享带宽。
    图6 添加IPv6双栈网卡到共享带宽
  3. 单击“确定”。

结果验证

登录到ECS实例,ping一个公网上的IPv6服务,验证连通性。例如:ping6 huawei.com,执行结果样例如图7所示。

您可以使用SSH方式、或RDP文件通过EIP地址登录该ECS,具体请参见登录弹性云服务器

图7 结果验证
