搭建IPv4网络

本教程将指引您搭建一个IPv4网段的VPC,并为VPC中的ECS绑定一个弹性公网IP访问Internet。配置流程如图1所示。

图1 搭建IPv4网络

步骤1:创建虚拟私有云和子网

在创建VPC之前,您需要根据具体的业务需求规划VPC的数量、子网的数量和IP网段划分等。详情请参见“网络规划”。

请按如下操作,创建一个VPC“vpc-test”和一个默认子网“subnet-01”。

  1. 登录管理控制台。
  2. 在系统首页,选择“网络 > 虚拟私有云”。
  3. 单击“创建虚拟私有云”。

    进入“创建虚拟私有云”页面。

  4. 在“创建虚拟私有云”页面,根据界面提示配置虚拟私有云参数。

    创建虚拟私有云时会同时创建一个默认子网,您还可以单击“添加子网”创建多个子网。

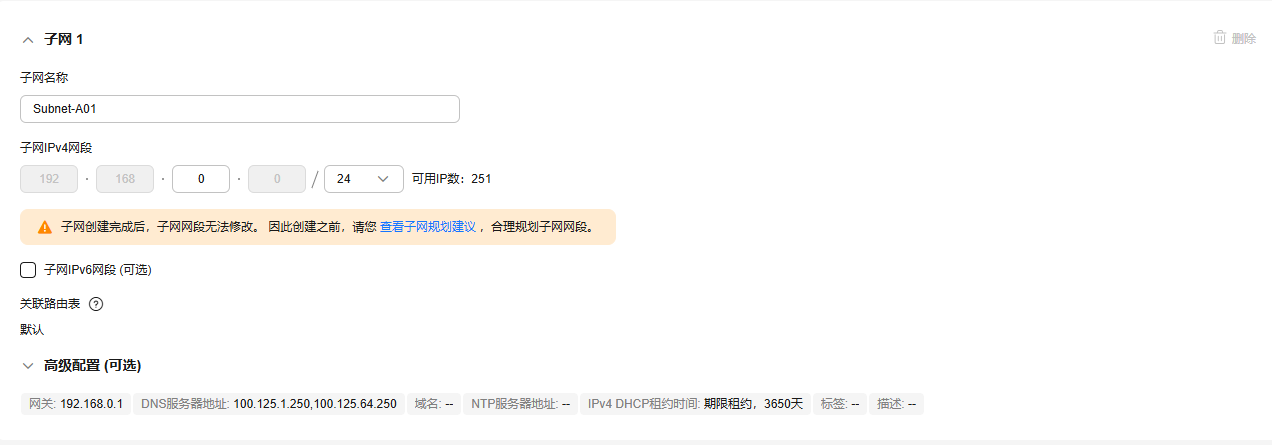

    图2 创建VPC和默认子网
    表1 虚拟私有云参数说明

    参数

    说明

    取值样例

    区域

    不同区域的资源之间内网不互通。请选择靠近您客户的区域,可以降低网络时延、提高访问速度。

    中国-香港

    名称

    VPC名称。

    名称只能由中文、英文字母、数字、“_”、“-”和“.”组成,且不能有空格,长度不能大于64个字符。

    VPC-test

    网段/IPv4网段

    VPC的地址范围,VPC内的子网地址必须在VPC的地址范围内。

    目前支持网段范围:

    • 10.0.0.0/8~24
    • 172.16.0.0/12~24
    • 192.168.0.0/16~24

    未开启IPv4/IPv6双栈的区域显示参数“网段”,开启IPv4/IPv6双栈的区域显示参数“IPv4网段”。

    192.168.0.0/16

    企业项目

    创建VPC时,可以将VPC加入已启用的企业项目。

    企业项目管理提供了一种按企业项目管理云资源的方式,帮助您实现以企业项目为基本单元的资源及人员的统一管理,默认项目为default。

    关于创建和管理企业项目的详情,请参见《企业管理用户指南》

    default

    标签

    虚拟私有云的标识,包括键和值。可以为虚拟私有云创建10个标签。

    • 键:vpc_key1
    • 值:vpc-01

    描述

    VPC的描述信息,非必填项。

    描述信息内容不能超过255个字符,且不能包含“<”和“>”。

    -

    表2 子网参数说明

    参数

    说明

    取值样例

    名称

    子网的名称。

    名称只能由中文、英文字母、数字、“_”、“-”和“.”组成,且不能有空格,长度不能大于64个字符。

    subnet-01

    子网网段

    子网的地址范围,需要在VPC的地址范围内。

    未开启IPv4/IPv6双栈的区域显示此参数。

    192.168.0.0/24

    子网IPv4网段

    子网的地址范围,需要在VPC的地址范围内。

    开启IPv4/IPv6双栈的区域显示此参数。

    192.168.0.0/24

    子网IPv6网段

    选择是否勾选开启IPv6。

    开启IPv6功能后,将自动为子网分配IPv6网段,暂不支持自定义设置IPv6网段。该功能一旦开启,将不能关闭。

    开启IPv4/IPv6双栈的区域显示此参数。

    -

    关联路由表

    子网创建完成后默认关联默认路由表,您也可以通过子网的更换路由表操作,切换至自定义路由表。

    默认

    高级配置

    单击下拉箭头,可配置子网的高级参数,包括网关、DNS服务器地址等。

    默认配置

    网关

    子网的网关。

    通向其他子网的IP地址,用于实现与其他子网的通信。

    192.168.0.1

    DNS服务器地址

    此处默认填写华为云的DNS服务器地址,可实现云服务器在VPC内直接通过内网域名互相访问。同时,还支持不经公网,直接通过内网DNS访问云上服务。

    若您由于业务原因需要指定其他DNS服务器地址,您可以修改默认的DNS服务器地址。如果您删除默认的DNS服务器地址,可能会导致您无法访问云上其他服务,请谨慎操作。

    您也可以通过“DNS服务器地址”右侧的“重置”将DNS服务器地址恢复为默认值。

    DNS服务器地址最多支持2个IP,请以英文逗号隔开。

    100.125.x.x

    域名

    此处填写DNS域名后缀,支持填写多个域名,不同的域名之间以空格分隔,单个域名长度不超过63个字符,并且域名总长度不超过254个字符。

    访问某个域名时,只需要输入域名前缀,子网内的云服务器会自动匹配设置的域名后缀。

    域名设置完成后,子网内新创建的云服务器会自动同步该配置。

    子网内的存量云服务器,需要更新DHCP配置使域名生效,您可以重启云服器、重启DHCP Client服务或者重启网络服务。

    说明:
    对于不同操作系统云服务器,更新DHCP配置的命令不同,以下命令供您参考。
    • 重启DHCP Client服务:service dhcpd restart
    • 重启网络服务:service network restart

    test.com

    DHCP租约时间

    DHCP租约时间是指DHCP服务器自动分配给客户端的IP地址的使用期限。超过租约时间,IP地址将被收回,需要重新分配。
    • 期限租约:设置DHCP租约期限,单位为天或者小时。
    • 无限租约:设置DHCP不过期。

    DHCP租约时间修改后,会在一段时间后自动生效(与您的DHCP租约时长有关),如果需要立即生效,请重启ECS或者在实例中主动触发DHCP更新。

    365天

    NTP服务器地址

    NTP时间服务器IP地址,非必填项。

    您可以根据需要设置子网需要新增的NTP服务器IP地址,该地址不会影响默认NTP服务器地址。为空,表示不新增NTP服务器IP地址。

    最多允许输入4个格式正确且不重复的IP地址,多个IP地址请用半角逗号隔开。新增或修改原有子网的NTP服务器地址后,需要子网内的ECS重新获取一次DHCP租约,或者重启ECS,才能生效。清空NTP服务器地址时,需要子网内的ECS重新获取一次DHCP租约,重启ECS无法生效。

    192.168.2.1

    标签

    子网的标识,包括键和值。可以为子网创建10个标签。

    • 键:subnet_key1
    • 值:subnet-01

    描述

    子网的描述信息,非必填项。

    描述信息内容不能超过255个字符,且不能包含“<”和“>”。

    -

    表3 虚拟私有云标签命名规则

    参数

    规则

    样例

    • 不能为空。
    • 对于同一虚拟私有云键值唯一。
    • 长度不超过36个字符。
    • 由英文字母、数字、下划线、中划线、中文字符组成。

    vpc_key1

    • 长度不超过43个字符。
    • 由英文字母、数字、下划线、点、中划线、中文字符组成。

    vpc-01

    表4 子网标签命名规则

    参数

    规则

    样例

    • 不能为空。
    • 对于同一子网键值唯一。
    • 长度不超过36个字符。
    • 由英文字母、数字、下划线、中划线、中文字符组成。

    subnet_key1

    • 长度不超过43个字符。
    • 由英文字母、数字、下划线、点、中划线、中文字符组成。

    subnet-01

  5. 检查当前配置,单击“立即创建”。

步骤2:购买ECS

在管理控制台,选择“计算 > 弹性云服务器”,购买一个ECS实例。

网络配置请按如下设置:

图3 网络配置
图4 网络配置
  • 网络:选择已创建的“vpc-test”及已创建的“subnet-01”子网。
  • 安全组:选择默认安全组“Sys-default”。默认安全组的规则如表5所示。
    您也可以创建新的安全组并配置规则。
    表5 默认安全组规则

    方向

    优先级

    策略

    协议

    端口范围

    目的地址/源地址

    说明

    出方向

    100

    允许

    全部

    全部

    目的地址:0.0.0.0/0

    允许所有出站流量的数据报文通过。

    入方向

    100

    允许

    全部

    全部

    源地址:当前安全组名称

    允许同样使用当前安全组的云服务器之间通过任意端口和规则互访。

    入方向

    100

    允许

    TCP

    22

    源地址:0.0.0.0/0

    允许所有IP地址通过SSH远程连接到Linux云服务器。

    入方向

    100

    允许

    TCP

    3389

    源地址:0.0.0.0/0

    允许所有IP地址通过RDP远程连接到Windows云服务器。

  • 弹性公网IP:选择“暂不购买”。

步骤3:购买和绑定EIP

EIP提供独立的公网IP资源,包括公网IP地址与公网出口带宽服务。您可以购买一个EIP并将其绑定到ECS上,实现ECS访问公网的目的。

如您已有EIP,且处于未绑定状态,可以不用重新购买,直接绑定ECS即可。

购买EIP

  1. 登录管理控制台。
  2. 在系统首页,选择“网络 > 虚拟私有云”。
  3. 选择“弹性公网IP和带宽 > 弹性公网IP”。
  4. 单击“购买弹性公网IP”。
  5. 根据界面提示配置参数。
    图5 购买EIP
    表6 参数说明

    参数

    说明

    取值样例

    计费模式

    计费模式分为以下两种:

    • 包年/包月
    • 按需计费

    按需计费

    区域

    不同区域的资源之间内网不互通。请选择靠近您客户的区域,可以降低网络时延、提高访问速度。

    中国-香港

    线路

    • 全动态BGP:可以根据设定的寻路协议实时自动优化网络结构,以保持客户使用的网络持续稳定、高效。
    • 静态BGP:网络结构发生变化时,无法实时自动调整网络设置以保障用户体验。

    全动态BGP

    公网带宽

    选择按需计费时,需要选择公网带宽的计费方式。

    • 按带宽计费:指定带宽上限,按使用时间计费,与使用的流量无关。适用于流量较大或较稳定场景使用。
    • 按流量计费:指定带宽上限,按实际使用的出公网流量计费,与使用时间无关。适用于流量小或流量波动较大的场景。
    • 加入共享带宽:带宽可以加入多个弹性公网IP,带宽被多个弹性公网IP地址共用。适用于多业务流量错峰分布场景。

    按带宽计费

    带宽大小

    带宽大小,单位Mbit/s。

    5

    带宽名称

    带宽的名称。

    bandwidth-test

    购买时长

    选择包年包月计费模式时,需要选择购买时长。

    1个月

    购买量

    弹性公网IP数量。

    仅在按需计费时可以选择弹性公网IP数量。

    1

    标签

    用于标识弹性公网IP地址。包括键和值。

    标签的命名规则请参考表7

    • 键:Ipv4_key1
    • 值:192.168.12.10

    企业项目

    申请弹性公网IP时,可以将弹性公网IP加入已启用的企业项目。

    企业项目管理提供了一种按企业项目管理云资源的方式,帮助您实现以企业项目为基本单元的资源及人员的统一管理,默认项目为default。

    关于创建和管理企业项目的详情,请参见《企业管理用户指南》

    default

    表7 弹性公网IP地址标签命名规则

    参数

    规则

    样例

    • 不能为空。
    • 对于同一弹性公网IP地址键值唯一。
    • 长度不超过36个字符。
    • 由英文字母、数字、下划线、中划线、中文字符组成。

    Ipv4_key1

    • 长度不超过43个字符。
    • 由英文字母、数字、下划线、点、中划线、中文字符组成。

    3005eip

  6. 单击“立即购买”。

绑定EIP

  1. 在“弹性公网IP”界面,单击“绑定”。
    图6 绑定入口
  2. 选择ECS。
    图7 绑定EIP

  3. 单击“确定”。

结果验证

ECS绑定EIP成功后,就可以从公网访问该ECS。验证公网连通方法如下:
  • 您可以使用SSH方式、或RDP文件通过EIP地址登录该ECS,具体请参见登录弹性云服务器
  • 或者从外网ping该ECS的EIP地址,验证公网是否连通。

请确保ECS的安全组允许对应协议端口的访问,例如:放通用于远程连接的SSH(22)和RDP(3389)协议端口(默认安全组已放通),放通ping命令使用的ICMP协议端口等。
