虚拟私有云和子网规划建议

当您需要使用虚拟私有云VPC和子网搭建您的云上网络时，请您参考以下规划建议，并结合实际业务情况，规划您的VPC和子网数量、VPC和子网IP网段。同时，如果需要连通不同VPC网络，或者连通VPC和云下数据中心网络时，需要额外注意通信的网段之间不能冲突。合理规划VPC和子网，可以避免网段临时扩容或者IP网段冲突可能导致的问题。详细规划建议，请您参见以下内容：

如何规划VPC的数量？

VPC具有区域属性，VPC内的云资源（比如ECS、CCE、RDS等）必须和VPC位于同一个区域内。默认情况下，不同VPC之间网络隔离，同一个VPC内的不同子网之间网络互通。

如果您的业务部署在一个区域，并且业务量不大，不同业务之间不需要网络隔离，那么推荐您规划一个VPC。

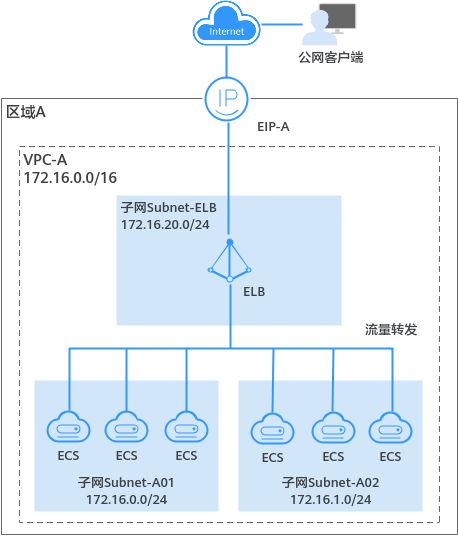

您可以在一个VPC中创建多个子网和路由表。子网可以将VPC网段划分成若干段，不同子网承载不同的业务。同时，您还可以将不同子网关联至不同的路由表，灵活控制子网的网络流量。如图1所示，在区域A内，业务部署在VPC-A内的不同子网。

图1 规划1个VPC

当您的业务有以下任意一个需求时，则一个VPC无法满足业务要求，推荐您规划多个VPC。

  • 业务需要部署在多个区域

    VPC是区域级别的服务，一个VPC无法实现跨区域部署业务。如果您的业务同时部署在多个区域，则在每个区域下，至少需要规划一个VPC。

    不同VPC之间网络隔离，您可以搭配网络连通服务连通不同VPC的网络。

    如图2所示，一部分业务部署在区域A内的VPC-A中，一部分业务部署在区域B内的VPC-B中，通过云连接连通VPC-A和VPC-B的网络。

    图2 规划多个VPC（业务需要部署在多个区域）
  • 业务部署在一个区域且网络隔离
    如果您的业务部署在一个区域，并且不同业务之间网络隔离，则您需要在同一个区域下规划多个VPC，由于不同VPC之间网络隔离，则每个业务独立部署在一个VPC上即可满足要求。如图3所示，在区域A内，一部分业务部署在VPC-A中，一部分业务部署在VPC-B中，两个VPC之间网络隔离。
    图3 规划多个VPC（业务部署在一个区域且网络隔离）

一个用户在单个区域可创建的虚拟私有云数量默认为5个，如果您需要提升配额，请参见申请扩大配额。

如何规划子网的数量？

子网是VPC内的IP地址集，可以将VPC的网段分成若干块，子网划分可以帮助您合理规划IP地址资源。VPC中的所有云资源都必须部署在子网内。

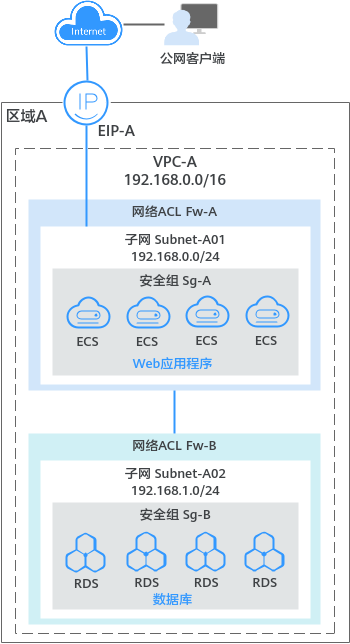

通常情况下，部署在同一个VPC内的业务，您可以根据业务模块来划分子网，比如在VPC-A内，子网A01用于Web层，子网A02用于管理层，子网A03用于数据层。根据业务划分子网模块，有利于结合网络ACL进行网络防护。

关于子网和云资源可用区的选择，您还需要了解以下原则：
  • 默认情况下，同一个VPC中，不同子网内的所有实例网络互通。同一个VPC内的子网可以位于不同可用区，不影响通信。比如VPC-A内有子网A01（可用区A）和子网A02（可用区B），子网A01和子网A02的网络默认互通。
  • 同时，使用子网的云资源，其可用区和子网的可用区不用保持一致。比如位于可用区1的云服务器，可以使用可用区3的子网。假如可用区3发生故障，此时可用区1的云服务器可以继续使用可用区3的子网，不会影响云服务器上部署的业务。

一个用户在单个区域可创建的子网数量默认为100个，如果您需要提升配额，请参见申请扩大配额。

如何规划VPC和子网的IP网段？

VPC和子网创建完成后，则无法修改网段。因此创建VPC和子网之前，请您务必结合业务规模和通信需求，合理规划VPC和子网网段，以便于业务的平滑扩展和运维。

私有网络支持IPv4和IPv6网段地址。您可以自定义IPv4网段，不支持自定义IPv6网段，系统自动为每个子网分配一个掩码为64位的IPv6网段，比如2407:c080:802:1b32::/64。

创建VPC的时候，您需要为VPC指定IPv4网段。VPC网段的选择需要考虑以下原则：
  • IP地址数量：要为业务预留足够的IP地址，防止业务扩展给网络带来冲击。
  • IP地址网段：当您要创建多个VPC，并且VPC与其他VPC、或者VPC与云下数据中心需要通信时，要避免网络两端的网段冲突，否则无法正常通信。

创建VPC时，您配置的IPv4网段是VPC的主网段。当VPC创建完成后，主网段不支持修改，若主网段不够分配，您可以为VPC添加IPv4扩展网段。

在创建VPC的时候，建议您使用RFC 1918中指定的私有IPv4地址范围，作为VPC的网段，具体如表1所示。
表1 VPC网段（RFC 1918）

VPC网段

IP地址范围

掩码范围

VPC网段示例

10.0.0.0/8-24

10.0.0.0~10.255.255.255

8~24

10.0.0.0/8

172.16.0.0/12-24

172.16.0.0~172.31.255.255

12~24

172.30.0.0/16

192.168.0.0/16-24

192.168.0.0~192.168.255.255

16~24

192.168.0.0/24
除了上述地址，您还可以使用任何可公共路由的IPv4地址（非RFC 1918指定的私有IPv4地址范围），但是必须排除表2中的系统预留地址和公网保留地址：
表2 系统预留地址和公网保留地址

系统预留地址

公网保留地址
  • 100.64.0.0/10
  • 214.0.0.0/7
  • 198.18.0.0/15
  • 169.254.0.0/16
  • 0.0.0.0/8
  • 127.0.0.0/8
  • 240.0.0.0/4
  • 255.255.255.255/32
  • 子网掩码规划：子网的网段必须在VPC网段范围内，同一个VPC内的子网网段不可重复。子网网段的掩码长度范围是：所在VPC掩码~29，比如VPC网段为10.0.0.0/16，VPC的掩码为16，则子网的掩码可在16~29范围内选择。

    比如VPC-A的网段为10.0.0.0/16，则您可以规划子网A01的网段为10.0.0.0/24，子网A02的网段为10.0.1.0/24，子网A03的网段为10.0.2.0/24。

  • 子网内可用IP数量：子网创建成功后，不支持修改网段，请您结合业务所需的IP地址数量，提前合理规划好子网网段。
    • 子网网段不能太小，需要确保子网内可用IP地址数量可以满足业务需求。子网网段中第一个地址和后三个地址为系统预留地址，不能供实际业务使用，比如子网（10.0.0.0/24）中，10.0.0.1为网关地址、10.0.0.253为系统接口、10.0.0.254为DHCP使用、10.0.0.255为广播地址。
    • 子网网段也不能太大，以免后续扩展新的业务时，VPC内可用网段不够再创建新的子网。
  • 子网网段避免冲突：如果子网所在的VPC与其他VPC、或者VPC与云下数据中心需要通信时，则VPC子网网段和网络对端网段不能相同，否则无法正常通信。

    如果网络两端的子网网段已经相同，您可以创建新的子网，请参见为虚拟私有云创建新的子网。

如何规划路由表的数量？

路由表由一系列路由规则组成，路由规则包括流量的目的地址和下一跳等信息，用于控制出入VPC内子网的流量走向。一个VPC内可以拥有多个路由表，请您参考以下建议规划路由表。

当VPC内不同子网的网络流量走向需求相同或者差异不大，则推荐您规划一个路由表。用户创建VPC时，系统会自动生成一个默认路由表，子网会自动关联默认路由表，您可以在默认路由表中添加不同的路由来控制流量走向。如图4所示，VPC-A中只有一个默认路由表，子网Subnet-A01和Subnet-A02均关联至默认路由表。
图4 规划一个路由表
当VPC内不同子网的网络流量走向差异较大，则一个默认路由表无法满足业务需求，此时推荐您创建自定义路由表，将不同的子网关联至不同的路由表，实现不同流量走向的控制。如图5所示，VPC-A中有三个路由表，子网Subnet-A01关联至路由表1（默认路由表），子网Subnet-A02关联至路由表2（自定义路由表），子网Subnet-A03关联至路由表3（自定义路由表）。
图5 规划多个路由表

当VPC与其他VPC通信或者VPC与云下数据中心通信时如何规划网络？

如果您有VPC与其他VPC通信，或者VPC与云下数据中心通信的需求时，请确保VPC网段和需要通信的对端网段没有冲突。以下为您提供典型组网的网段规划示例。

  • 连通同区域的VPC：如图6所示，在区域A内，一共有三个VPC，分别为VPC-A、VPC-B和VPC-X。由于业务需求，需要连通VPC-A和VPC-B的网络，VPC-X不需要和其他VPC连通。
    • 由于VPC-A和VPC-B需要通信，则VPC-A和VPC-B的网段不能相同，通过对等连接连通VPC之间的内网网络。
    • 由于VPC-X和其他VPC之间不需要连通，因此VPC-X的网段可以和VPC-B相同，当前不会影响通信。但是基于业务的变化考虑，如果后续VPC-X和VPC-B需要通信，则在网段相同的基础上，建议VPC-B和VPC-X内的子网网段不能相同，则可以建立子网之间的对等连接。
    图6 连通同区域的VPC
  • 连通不同区域的VPC：如图7所示，业务需要部署在三个不同的区域内的VPC，分别为VPC-A、VPC-B、VPC-CA和VPC-CB。使用云连接可以快速连通不同区域的VPC，VPC基于云内骨干网络实现内网通信，需要通信的VPC网段不能相同。
    图7 连通不同区域的VPC
如图8所示，在区域A内，VPC-A和VPC-B之间需要互通，并且VPC-A需要连通云下数据中心IDC-A。在区域C内，VPC-C需要连通云下数据中心IDC-C。
  • 在区域A内，VPC-A和VPC-B的网段不同，可以通过对等连接连通网络。VPC-A和IDC-A通过云专线连通，VPC-A和IDC-A的网段不能相同。
  • 在区域C内，VPC-C和IDC-C使用VPN通过互联网连通，VPC-C和IDC-C的网段不能相同。
图8 连通VPC和云下数据中心

相关文档

  • 您可以通过VPC快速搭建一个具有IPv4地址段的云上私有网络，同时，还可以通过EIP实现云上网络和公网通信的需求，具体请参见通过VPC快速搭建IPv4网络。
  • 您可以通过VPC快速搭建一个同时具有IPv4和IPv6地址段的云上私有网络。同时，还可以通过EIP和共享带宽，实现IPv4和IPv6公网通信需求，具体请参见通过VPC快速搭建IPv4/IPv6双栈网络。
