在Lite Cluster资源池设置并启用高可用冗余节点

场景描述

当业务在连续运行、高并发流量等场景下，一旦承载业务的节点出现故障，如果没有备份机制，可能导致业务中断等严重后果，造成巨大损失和影响。此时，需要一种保障机制来维持业务稳定运行。

高可用冗余节点是指在ModelArts平台中用于保障服务高可用性的备用节点。当业务节点发生故障时，高可用冗余节点可以快速接管服务，确保业务的连续性和稳定性，并且可根据业务流量动态分配资源，应对高并发场景。

在ModelArts Standard资源池中，已经提供了高可用冗余节点的能力，详情请见高可用冗余节点。但是Lite Cluster暂无直接设置高可用冗余节点的能力，本文主要介绍在ModelArts Lite Cluster资源池中如何手动设置高可用冗余节点，当节点出现故障时，可以启用高可用冗余节点，快速恢复业务，而不用等待故障节点修复好。

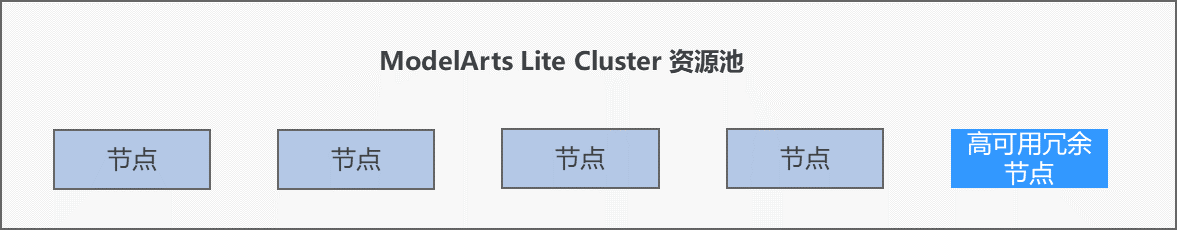

图1 高可用冗余节点

整体流程如下：

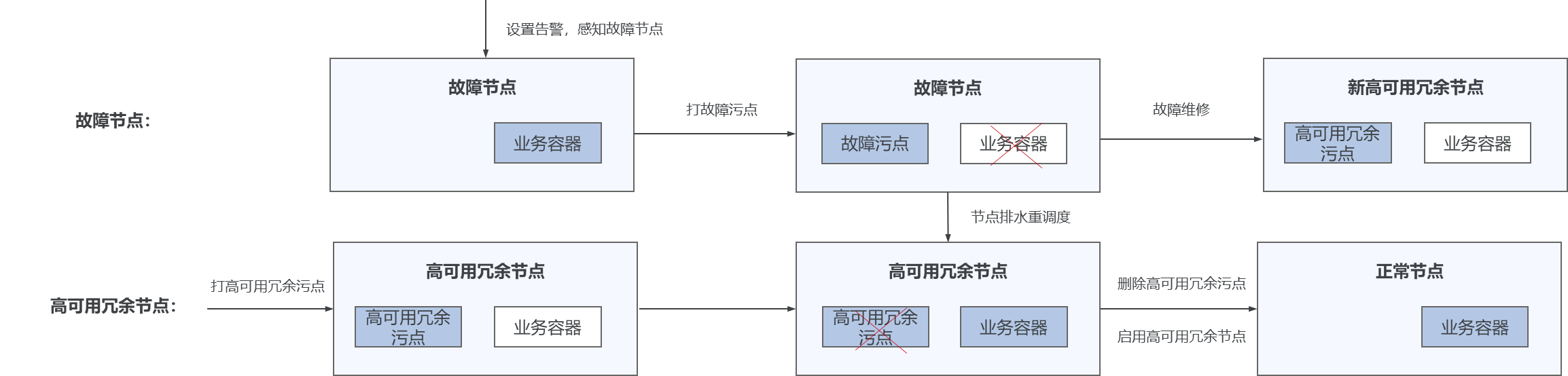

图2 设置并启用高可用冗余节点流程

步骤一：设置高可用冗余节点：通过为节点打上特定污点的方式设置高可用冗余节点。

步骤二：配置节点告警通知感知故障节点：通过配置节点告警通知，感知节点故障。

步骤三：高可用冗余节点替换故障节点：为故障节点打上故障污点，并设置节点排水，排空故障节点的任务。同时，删除高可用冗余节点的特定污点，正式启用高可用冗余节点。

步骤四：将故障节点转为新高可用冗余节点：待华为云完成故障节点维修后，将故障节点转为新高可用冗余节点。

计费影响

前提条件

已创建Lite Cluster资源池，详情请见Lite Cluster资源开通。

步骤一：设置高可用冗余节点

在Lite Cluster资源池使用前或使用时，通过为节点打上特定污点的方式设置高可用冗余节点。

1. 登录ModelArts管理控制台，在左侧菜单栏中选择“资源管理 > 轻量算力集群（Lite Cluster）”，进入“轻量算力集群 (Lite Cluster)”页面。
2. 单击资源池名称，进入资源池详情页“基本信息”页签。
3. 单击CCE集群超链接，进入CCE集群节点管理页面。

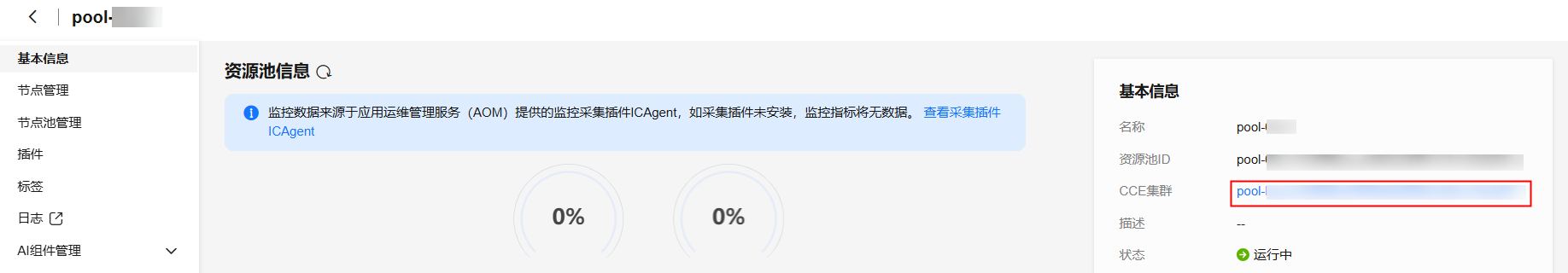

   图3 资源池基本信息

4. 在选定的空闲节点右侧，单击“更多>污点管理”，进入污点管理。



5. 在污点管理弹框中，给该节点添加污点：key=backupNode，effect=NoSchedule，单击“确定”。

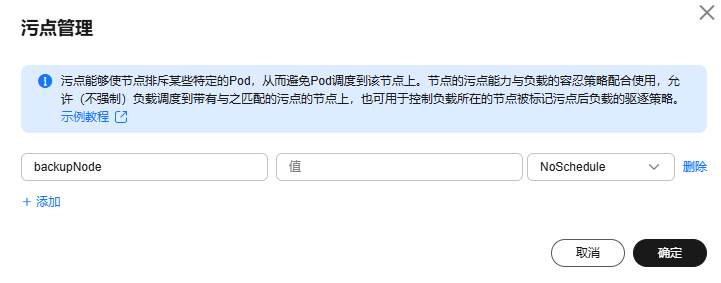

   图4 污点管理


步骤二：配置节点告警通知感知故障节点

通过配置节点告警通知，感知节点故障。

节点故障指标(nt_npg)默认会上报到AOM，您可以在AOM配置短信、邮件等通知方式。

同时，在节点故障后，您可以在ModelArts“资源管理>事件中心”，查看到该节点的计划事件，并授权华为云维修，详细请参考事件中心页面授权运维。

以下步骤基于AOM1.0配置。

1. 登录AOM控制台
2. 在左侧导航栏选择“告警中心 > 告警规则”，单击“创建告警规则”。
3. 设置告警规则（以NPU掉卡为例）。
   • 规则类型：选择指标告警规则。
   • 配置方式：选择PromQL。
   • 默认规则：选择自定义，命令行输入框：

     sum(nt_npg{type="NT_NPU_CARD_LOSE"} !=2) by (cluster_name, node_ip,type)

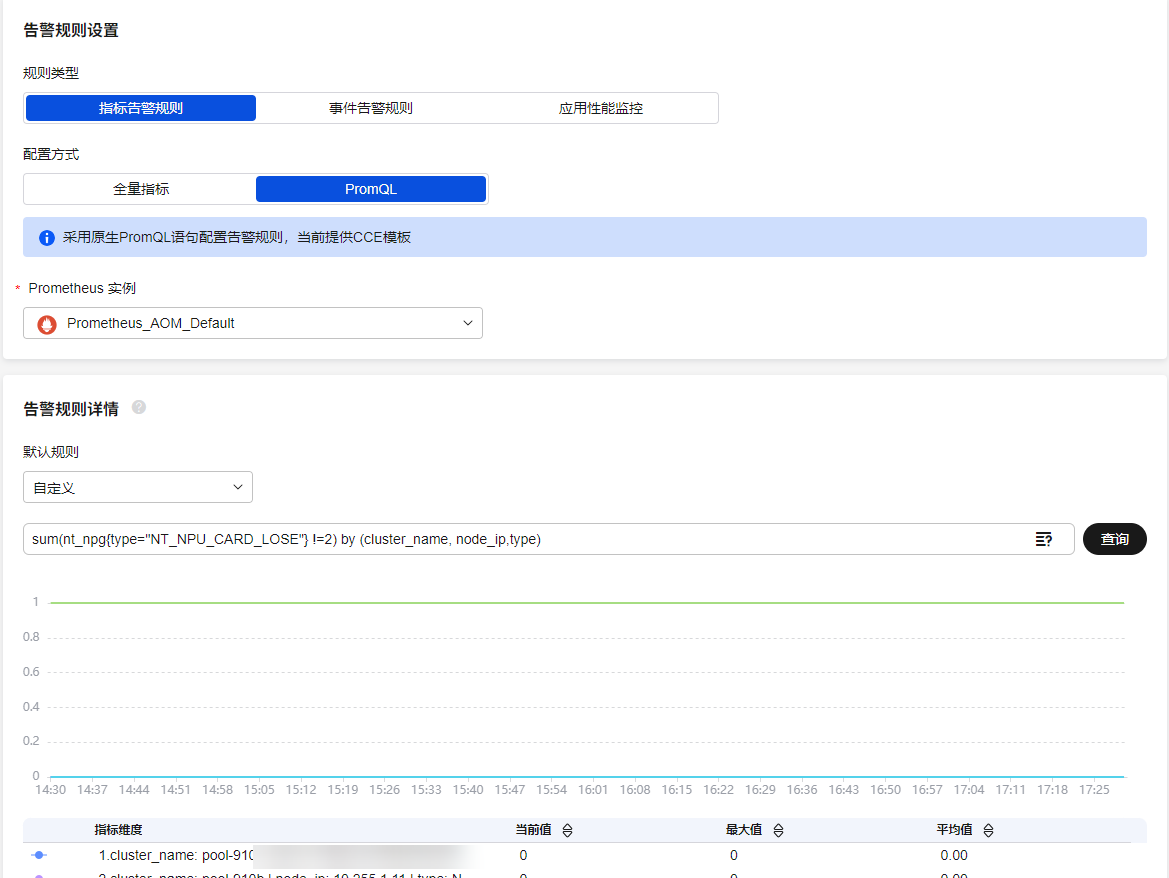

     图5 告警规则设置



   • 告警条件：选择触发条件为持续时间1分钟，产生重要告警。
   • 告警通知（可选）：如果需要将告警通过邮件、手机方式通知您，可在告警通知处，为此告警规则配置行动规则。如果此处无行动规则，请新建告警行动规则。

步骤三：高可用冗余节点替换故障节点

为故障节点打上故障污点，并设置节点排水，排空故障节点的任务。同时，删除高可用冗余节点的特定污点，正式启用高可用冗余节点。

1. 给故障节点打上故障污点。

   污点设置方式和步骤一：设置高可用冗余节点一致，设置污点key=faultyNode，effect=NoSchedule。

2. 在CCE集群节点管理页面，选择已按步骤一：设置高可用冗余节点设置污点的高可用冗余节点，单击列表项中的“污点管理”。
   图6 污点管理

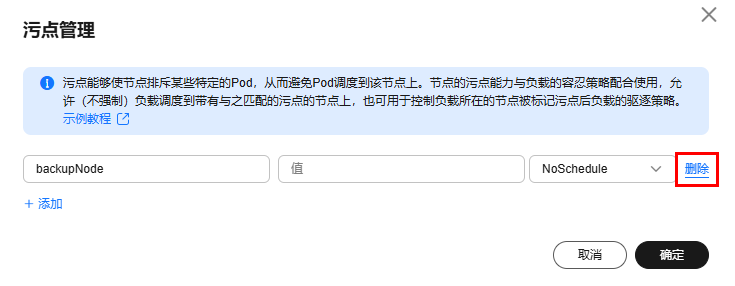

3. 在弹出的对话框中，找到“key”为“backupNode”的污点记录，单击“删除”，然后单击“确定”。
   图7 删除节点污点

4. 在CCE集群节点管理页面，在该故障节点右侧，单击“更多>节点排水”。

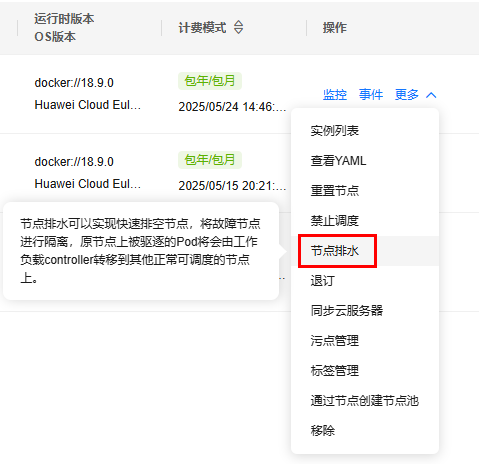

   图8 节点排水

5. 在节点排水界面，勾选“强制排水”，设置排水时，系统会自动将该节点设置为不可调度，同时自动打上key为“node.kubernetes.io/unschedulable”的污点。

   排空步骤1打上故障污点的故障节点上的任务，重新调度受影响的任务。

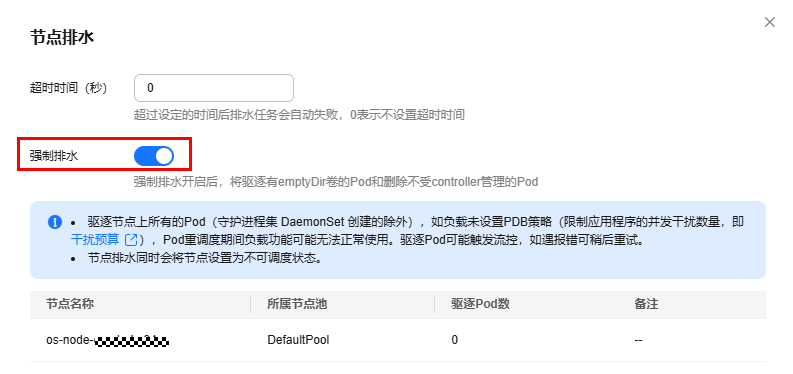

   图9 节点排水

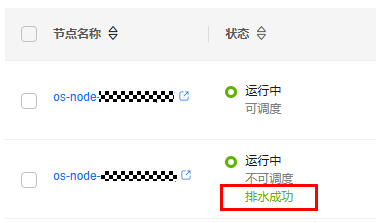

   排水完成时，在CCE集群节点管理页面该节点状态处会显示排水成功。



6. 待排水完成后，在故障节点右侧，单击“更多>开启调度”，并单击“是”，取消自动设置的不可调度，同时会自动去除“key”为“node.kubernetes.io/unschedulable”的污点。
   图10 故障节点开启调度


步骤四：将故障节点转为新高可用冗余节点

待华为云完成故障节点维修后，将故障节点转为新高可用冗余节点。

您可以在ModelArts“资源管理>事件中心”，查看到该节点的维修状态，事件状态显示为“已完成”时代表已维修完成，详细请参考事件中心页面授权运维。

参考步骤一：设置高可用冗余节点步骤，对已修复的故障节点添加污点key=backupNode，effect=NoSchedule，同时去除key=faultyNode的污点。
