在Lite Cluster跨区域访问其他服务

场景描述

当您使用专属资源池创建作业时(如训练作业),如果作业运行时有跨区域访问已搭建的站点服务或数据需求,可借助云连接实现跨区域的数据访问。

云连接实例支持区域,请参见云连接实例支持区域

方案架构

企业在华为云账号A的华北-乌兰察布一创建了Lite Cluster资源池,在西南-贵阳一区域已搭建站点服务或数据,华北-乌兰察布一的Lite Cluster资源池需要访问西南-贵阳一区域的数据或服务。

创建一个云连接实例,将VPC接入云连接实例内,云连接实例内的VPC则可以实现网络互通。

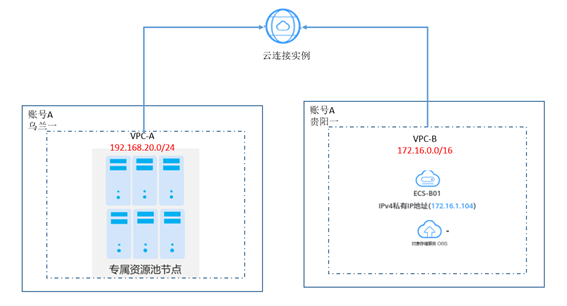

图1 资源池跨区域访问

组网规划说明:

  • VPC网段(CIDR)不能重叠,重叠的VPC网段会导致路由冲突。需要确保VPC-B的网段和VPC-A的网段不重叠,还需要和资源池k8s集群的服务网段和容器网段不重叠。其中k8s集群的服务网段和容器网段可登录云容器引擎CCE页面,在集群详情的网络信息中查询。
  • 安全组需要放通本示例中,云服务器ECS-B01的安全组入方向需要放通VPC-A CIDR网段来的流量。

前提条件

  • 已创建好资源池跨区域待连接的云服务器,并已设置好安全组规则,详情请见购买ECS。本示例中,云服务器ECS-B01的安全组入方向需要放通VPC-A CIDR网段来的流量。
  • 创建VPC及子网,具体方法请参见创建虚拟私有云和子网

创建云连接实例

本案例在账号A中创建一个云连接实例。

  1. 进入云连接实例列表页面
  2. 单击页面右上方的“创建云连接”。
  3. 在弹出的对话框中根据表1填写对应参数。

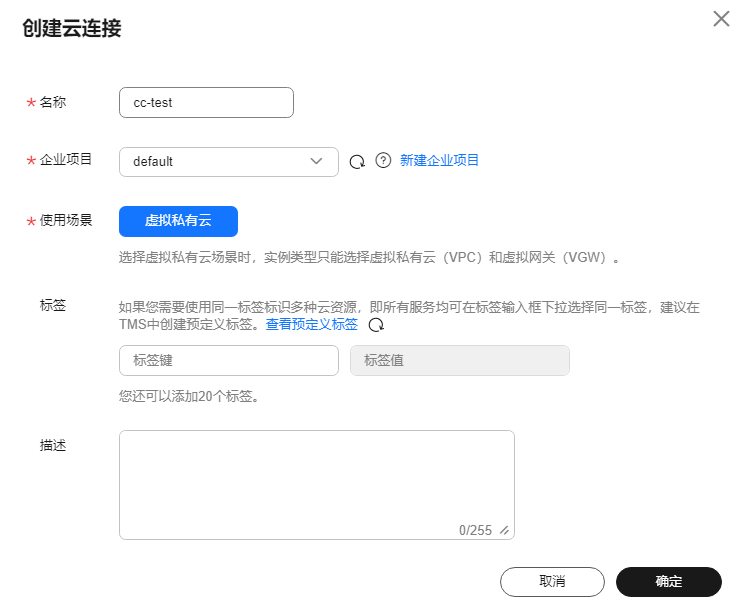

    图2 创建云连接实例
    表1 创建云连接实例参数

    参数

    说明

    取值样例

    名称

    云连接实例的名称。

    长度为1~64个字符,中、英文字母,数字,下划线,中划线,点。

    cc-test

    企业项目

    企业项目是一种云资源管理方式,企业项目管理服务提供统一的云资源按项目管理,以及项目内的资源管理、成员管理。

    default

    使用场景

    选择虚拟私有云场景时,网络实例类型支持选择虚拟私有云(VPC)和虚拟网关(VGW)。

    虚拟私有云

    标签

    云连接实例的标识,包括键和值。可以为云连接实例创建20个标签。

    说明:

    如果已经通过TMS的预定义标签功能预先创建了标签,则可以直接选择对应的标签键和值。

    预定义标签的详细内容,请参见预定义标签简介

    -

    描述

    云连接实例的描述。

    长度为0~255个字符。

    -

  4. 单击“确定”,完成云连接实例的创建。

将网络实例加载至云连接实例

被授权用户根据规划的网络连通情况,将需要进行互通的VPC实例加载到创建的云连接实例中。

  • 一个网络实例只可以加载到一个云连接实例中。
  • VPC实例和与其关联的虚拟网关实例,不允许重复加载。

本示例中将VPC-A和VPC-B分别加载至云连接实例cc-test中,这里需要登录账号A操作,具体操作如下:

首先加载账号A的VPC-A。

  1. 进入云连接实例列表页面
  2. 单击目标云连接实例名称,进入基本信息页面。
  3. 单击“网络实例”页签。
  4. 单击“加载网络实例”,在弹出的对话框中加载同账号网络实例。
    根据表2填写对应参数后,单击“确定”。
    表2 加载同账号网络实例参数

    参数

    说明

    取值样例

    账号

    加载的网络实例的账号类型。

    同账号

    区域

    需要连接的VPC所在区域。

    华北-乌兰察布一

    实例类型

    需要加载到云连接实例中实现互通的实例类型。包括:

    • 虚拟私有云(VPC)
    • 虚拟网关(VGW)

    虚拟私有云(VPC)

    VPC

    需要加载到云连接实例中实现网络互通的VPC名称。

    当实例类型参数选择虚拟私有云时,需要配置此参数。

    VPC-A

    VPC CIDRs

    需要加载到云连接实例中实现网络互通的VPC内的网段路由。

    当实例类型参数选择虚拟私有云时,需配置以下两个参数:

    • 子网
    • 其他网段:其中包含自定义网段的配置

    Subnet-A

    备注

    加载同账号网络实例备注信息。

    -

然后加载加载账号A的VPC-B。

  1. 进入云连接实例列表页面
  2. 单击目标云连接实例名称,进入基本信息页面。
  3. 单击“网络实例”页签。
  4. 单击“加载网络实例”,在弹出的对话框中选择跨账号加载。

    根据表3填写对应参数后,单击“确定”。

    表3 加载同账号网络实例参数

    参数

    说明

    取值样例

    账号

    加载的网络实例的账号类型。

    同账号

    区域

    需要连接的VPC所在区域。

    西南-贵阳一

    实例类型

    需要加载到云连接实例中实现互通的实例类型。包括:

    • 虚拟私有云(VPC)
    • 虚拟网关(VGW)

    虚拟私有云(VPC)

    VPC

    需要加载到云连接实例中实现网络互通的VPC名称。

    当实例类型参数选择虚拟私有云时,需要配置此参数。

    VPC-B

    VPC CIDRs

    需要加载到云连接实例中实现网络互通的VPC内的网段路由。

    当实例类型参数选择虚拟私有云时,需配置以下两个参数:

    • 子网
    • 其他网段:其中包含自定义网段的配置

    Subnet-B

    备注

    加载同账号网络实例备注信息。

    -

购买带宽包

云连接实例默认跨区域互通带宽为10kbps,仅用于测试连通性。为了实现相同大区不同区域或不同大区之间的互通,用户需要先购买带宽包,绑定到对应的云连接实例中,并配置域间带宽以保证业务正常使用。

一个云连接实例只能绑定一个相同规格的带宽包。

  1. 进入购买带宽包页面
  2. 在购买带宽包页面中,根据表4填写对应参数,单击“立即购买”。
    表4 购买带宽包参数

    参数

    说明

    取值样例

    基础配置

    计费模式

    包年/包月。

    用户根据需要选择购买时长,按照年或月为单位进行购买。

    包年/包月

    名称

    带宽包的名称。

    长度为1~64个字符,支持数字,英文字母,下划线,中划线,点。

    bandwidthPackge-test

    企业项目

    企业项目是一种云资源管理方式,企业项目管理服务提供统一的云资源按项目管理,以及项目内的资源管理、成员管理。

    default

    标签

    带宽包的标识,包括键和值。可以为带宽包创建20个标签。

    说明:

    如果已经通过TMS的预定义标签功能预先创建了标签,则可以直接选择对应的标签键和值。

    预定义标签的详细内容,请参见预定义标签简介

    -

    带宽配置

    计费方式

    按宽带计费。

    按带宽带计费

    互通类型

    互通大区的类型。支持:

    • 大区内互通:指配置域间带宽的区域在同一个大区内。
    • 跨大区互通:指配置域间带宽的区域在不同的大区内。

    大区内互通

    互通大区

    需要实现互通的区域,即配置域间带宽时涉及的区域。

    中国大陆

    带宽

    带宽是所有基于该带宽包配置的域间带宽总和,请根据网络情况提前做好规划。

    单位Mbit/s。

    10

    购买时长

    按照用户需求,选择对应的购买时间。

    可支持自动续费。

    1

    云连接实例

    选择需要绑定的云连接名称。支持:

    • 绑定
    • 暂不绑定

    暂不绑定

  3. 在订单确认页面再次确认购买带宽包的信息,单击“提交”。

    在带宽包列表中可查看带宽包信息,如果“状态”为“正常”,表示购买成功。

为带宽包绑定云连接实例

如果购买带宽包时没有绑定云连接实例,则需要将购买的带宽包和云连接实例绑定。

  1. 进入云连接实例列表页面
  2. 单击目标云连接实例(cc-test)名称,进入基本信息页面。
  3. 单击“带宽包”页签。
  4. 单击“绑定带宽包”,在弹出的对话框中,选择已经购买的带宽包(bandwidthPackge-test)和云连接实例(cc-test)绑定。

配置域间带宽

云连接实例默认跨区域互通带宽为10kbps,仅用于测试连通性,需配置域间带宽以保证业务正常使用。

这里需要登录账号A操作。

  1. 进入云连接实例列表页面
  2. 单击目标云连接实例名称,进入基本信息页面。
  3. 单击“域间带宽”页签。
  4. 单击“配置域间带宽”,根据表5填写对应参数。
    表5 配置域间带宽参数

    参数

    说明

    取值样例

    互通区域

    需要实现互通的区域名称。

    请选择两个需要互通的区域。

    华北-乌兰察布一

    西南-贵阳一

    带宽包

    云连接实例绑定的带宽包。

    bandwidthPackge-test

    带宽

    两个区域实现互通的带宽。

    所有基于该带宽包配置的域间带宽总和不超过带宽包的带宽,请预先做好规划。

    10

  5. 单击“确定”,完成配置。

    配置完域间带宽后,配置了带宽的区域间就可以进行正常通信。

    系统默认安全组规则是入方向访问受限,请确认区域内互访资源的安全组出方向、入方向规则配置正确,保证跨区域通信正常。

(可选)配置跨区域OBS安全访问

  1. 购买访问OBS桶的终端节点,配置通过VPCEP访问OBS桶。

    通过华为云工单获取对应桶的OBS 服务的VPCEP地址,以下示例中在VPC-B中为西南-贵阳一桶创建OBS服务的VPCEP地址为: cn-southwest-2.com.myhuaweicloud.v4.obsv2

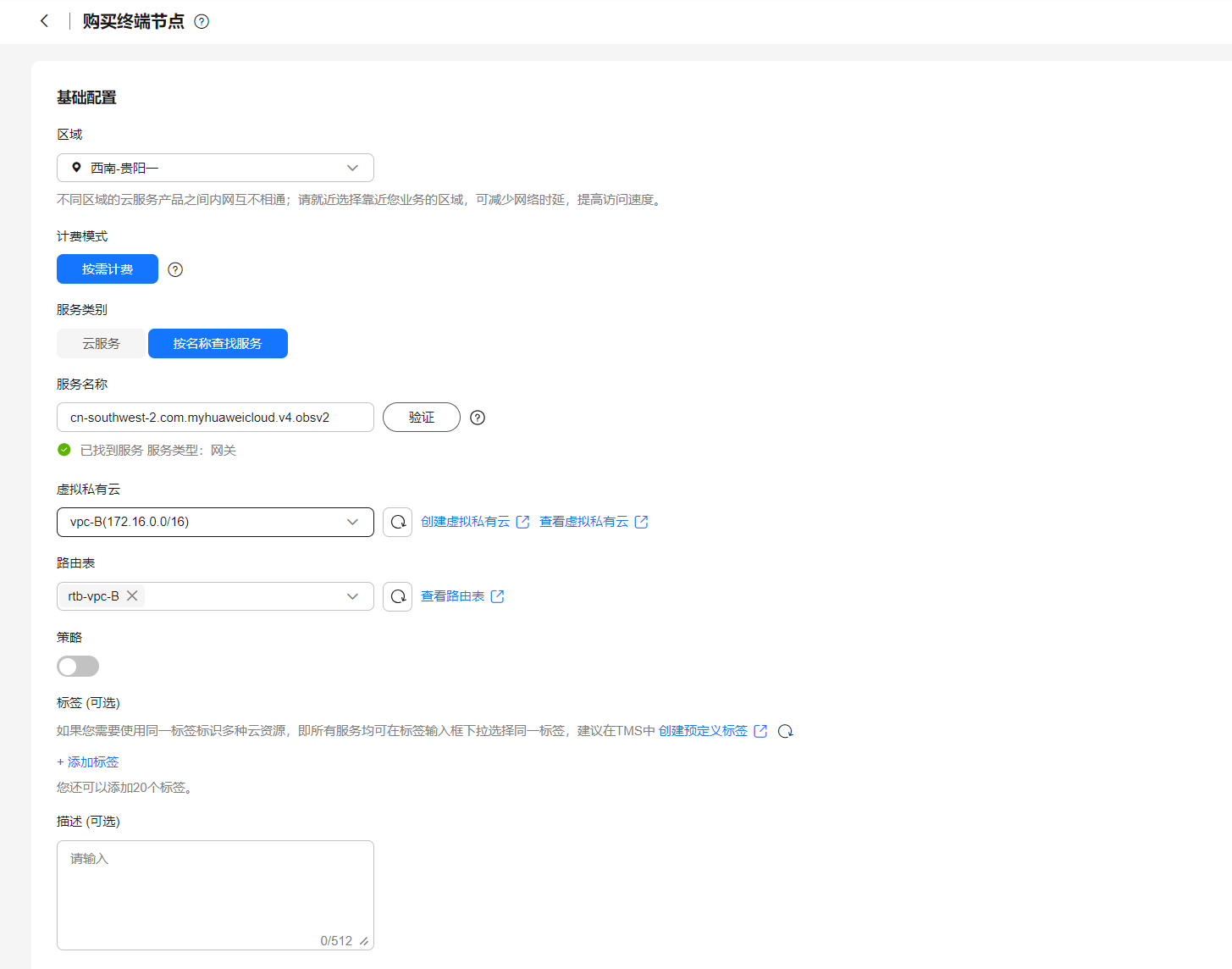

    图3 购买访问OBS桶的终端节点

  2. 资源池侧获取跨区域访问指定桶的IP地址。
    1. 在OBS概览页面的域名信息中获取访问域名。

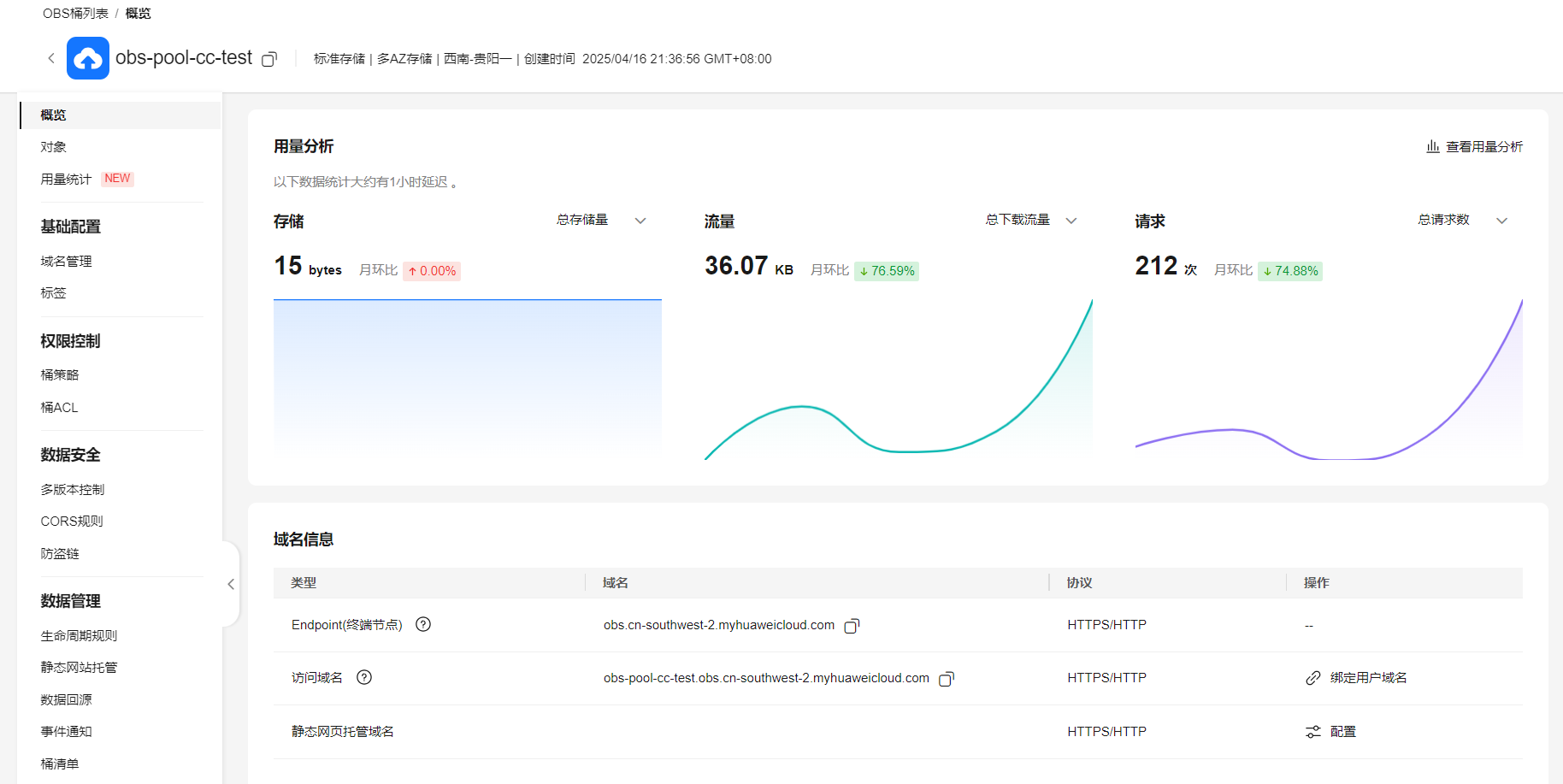

      图4 获取访问域名

    2. 在弹性云服务器页面远程登录资源池节点,通过dig命令行获取OBS桶的跨区域解析地址。格式为:dig {OBS桶访问域名},其中OBS桶访问域名为上个步骤获取的访问域名。

      以下示例中华北-乌兰察布一资源池VPC-A中的某台节点跨区域访问西南-贵阳一桶地址解析地址如下。

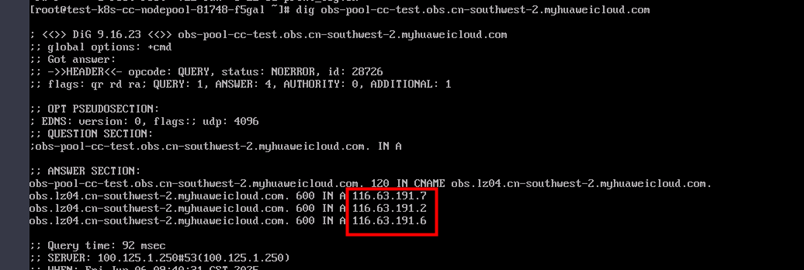

      图5 获取OBS桶跨区域解析地址
  3. 在云连接中添加路由。
    1. 进入虚拟私有云页面,单击VPC-B名称进入详情页面。
    2. 在基本信息网络互通概览页面,单击VPC-B的路由表,找到匹配上个步骤中的VPCEP OBS地址网段。
      在路由表目的地址包含OBS的行中,单击IP地址数,上述例子中116.63.191.7匹配的IP网段为116.63.191.0/28。
      图6 匹配VPCEP OBS地址网段

    3. 在云连接网络实例页面单击VPC-B,再单击“修改VPC CIDR”加入上述VPCEP OBS 地址网段,向云连接声明在VPC-B这侧还有一个网段用于访问OBS 。

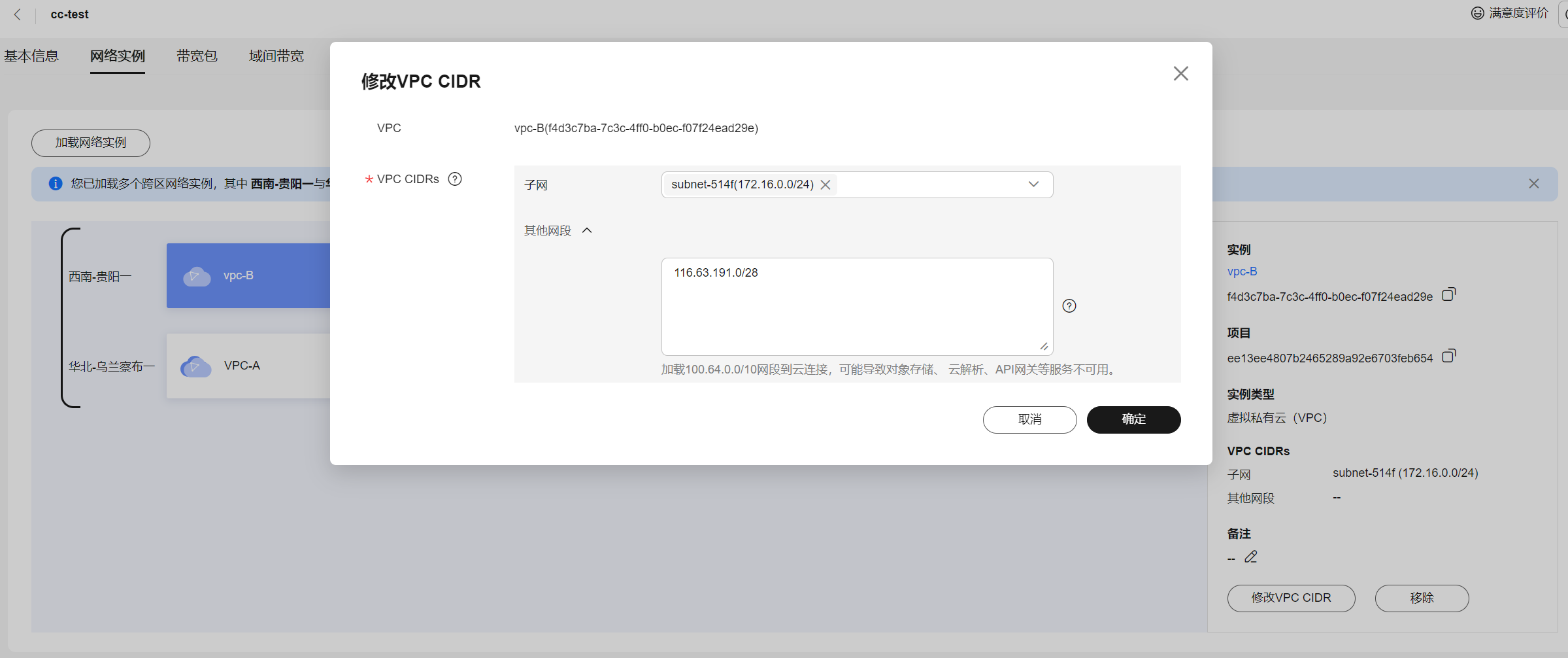

      图7 修改VPC CIDR
  4. 跨区域访问OBS 验证。
    1. 在OBS控制台,单击步骤2西南-贵阳一的OBS桶,选择对象菜单,选中一个测试的对象后,在操作列更多中单击“复制对象URL”

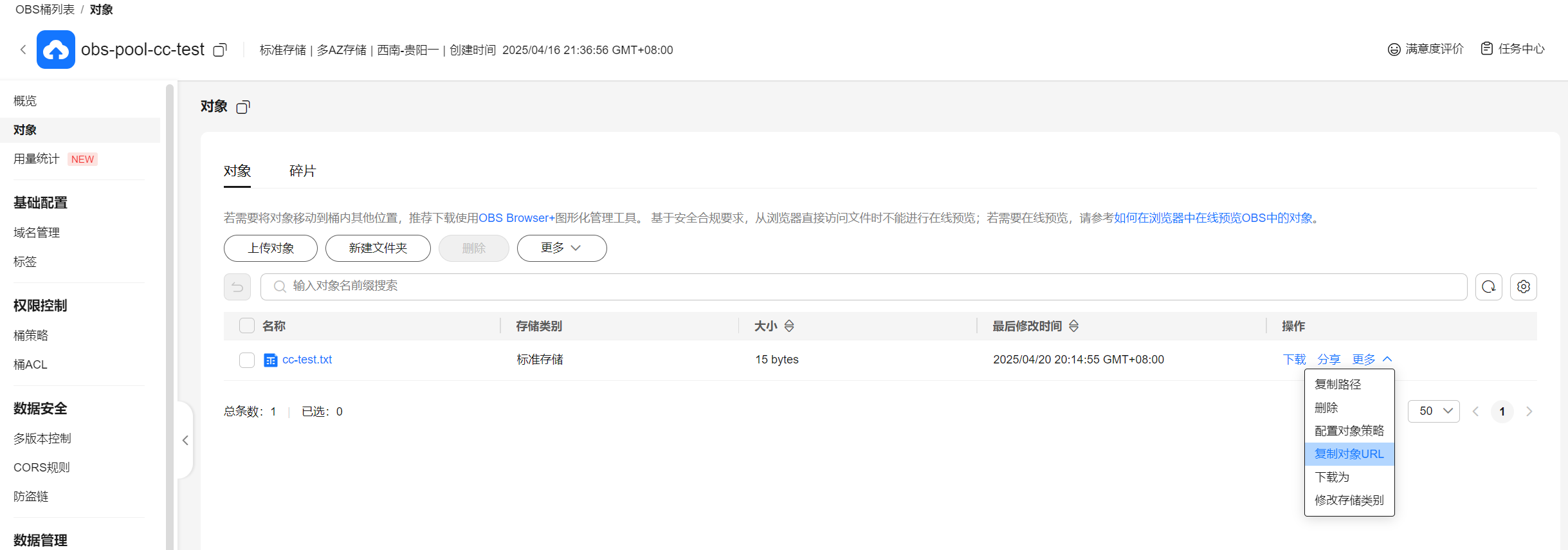

      图8 复制对象URL

    2. 在弹性云服务器页面,选择一个华北-乌兰察布一资源池节点,单击“远程登录”,选择VNC方式登录。使用wget {OBS 地址}。

      以下示例中请求已经跨区域发送成功,只是因为测试方法没带鉴权返回403。

      图9 跨区域发送请求
