为负载均衡类型的Service配置TLS

TLS协议适用于需要超高性能和大规模TLS卸载的场景。您可以为Service配置TLS协议，转发来自客户端加密的TCP协议请求。

Service配置TLS协议依赖ELB能力，使用该功能前请确认当前区域是否支持使用TLS协议，详情请参见添加TLS监听器（独享型）。

前提条件

  • 已创建Kubernetes集群，且集群版本满足以下要求：
    • v1.23集群：v1.23.14-r0及以上版本
    • v1.25集群：v1.25.9-r0及以上版本
    • v1.27集群：v1.27.6-r0及以上版本
    • v1.28集群：v1.28.4-r0及以上版本
    • 其他更高版本的集群
  • 如果您需要通过命令行创建，需要使用kubectl连接到集群，详情请参见通过kubectl连接集群。

约束与限制

使用TLS协议时，不支持同时配置会话保持。

创建负载均衡并配置TLS

  1. 登录CCE控制台，单击集群名称进入集群。
  2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。

    本示例中仅列举配置SNI的必选参数，其余参数保持默认，您可根据需求参考通过控制台创建（新版）进行设置。

  3. 设置基础配置参数。

    参数

    说明

    示例

    访问类型

    选择“负载均衡”。

    -

    服务名称

    自定义服务名称，可与工作负载名称保持一致。

    nginx

    命名空间

    工作负载所在命名空间。

    default

    选择器

    您可以添加Pod标签的键值，Service将会根据标签与工作负载的Pod进行关联，将流量导向包含该标签的Pod。

    您也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。

    app:nginx

  4. 设置负载均衡配置参数。

    参数

    说明

    示例

    负载均衡器
    选择弹性负载均衡的类型及创建方式。其中独享型ELB需选择“网络型（TCP/UDP/TLS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用TLS。
    • 选择已有：仅支持选择与集群在同一个VPC下的ELB实例。如果没有可选的ELB实例，请单击“创建负载均衡器”跳转到ELB控制台创建。
    • 自动创建：自动创建的负载均衡实例将创建到集群所在的VPC，具体配置如表1所示。
      说明：

      当集群使用共享VPC时，不支持自动创建共享型ELB。

    选择已有“独享型”的“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”实例

  5. 填写访问设置参数。

    参数

    说明

    示例

    服务亲和
    选择将外部流量路由到节点本地或集群范围的端点，详情请参见服务亲和（externalTrafficPolicy）。
    • 集群级别：集群下所有节点的IP+节点端口均可以访问到此服务关联的负载，服务访问会因路由跳转导致一定性能损失，且无法获取到客户端源IP。
    • 节点级别：只有通过负载所在节点的IP+节点端口才可以访问此服务关联的负载，服务访问没有因路由跳转导致的性能损失，且可以获取到客户端源IP。

    集群级别

    端口配置
    • 协议：请根据业务的协议类型选择。Service在使用ELB提供的TLS或HTTP协议时，根据Kubernetes中定义的实现方案，需要将该参数设置为TCP并选择对应的监听器前端协议。详细说明请参见Service所用的协议。
    • 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
    • 服务端口：Service使用的端口。
      • 单端口监听：端口范围为1-65535。
      • 区间端口监听：负载均衡服务支持创建某个端口范围的监听器，您最多可为每个监听器添加10个互不重叠的监听端口段。

        为负载均衡服务配置区间端口监听需满足以下条件：

        • 集群版本为v1.23.18-r0、v1.25.13-r0、v1.27.10-r0、v1.28.8-r0、v1.29.4-r0、v1.30.1-r0及以上。
        • 使用独享型ELB且选择TCP/UDP/TLS协议。
        • 该功能依赖ELB能力，使用该功能前请确认ELB在当前区域是否支持四层协议全端口监听和转发。
    • 监听器前端协议：ELB监听器的前端协议，是客户端与负载均衡监听器建立流量分发连接所使用的协议。当选择独享型负载均衡器类型时，包含“应用型（HTTP/HTTPS）”方可支持配置HTTP/HTTPS；包含“网络型（TCP/UDP/TLS）”方可支持配置TLS。
    说明：

    在创建LoadBalancer类型Service时，会自动生成一个随机节点端口号（NodePort）。
    • 协议：TCP协议
    • 容器端口：80
    • 服务端口：80
    • 监听器前端协议：TLS

  6. 设置负载监听器相关配置参数。

    参数

    说明

    使用限制

    示例

    SSL解析方式
    • 单向认证：仅进行服务器端认证。如需认证客户端身份，请选择双向认证。
    • 双向认证：双向认证需要负载均衡实例与访问用户互相提供身份认证，从而允许通过认证的用户访问负载均衡实例，后端服务器无需额外配置双向认证。

    当“监听器前端协议”选择“HTTPS”或“TLS”时支持该配置。

    独享型ELB在v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。共享型ELB在v1.28.15-r60、v1.29.15-r20、v1.30.14-r20、v1.31.10-r20、v1.32.6-r20、v1.33.5-r10及以上版本的集群支持。

    单向认证

    CA证书

    SSL解析方式选择“双向认证”时需要添加CA证书，用于认证客户端身份。CA证书又称客户端CA公钥证书，用于验证客户端证书的签发者；在开启HTTPS双向认证功能时，只有当客户端能够出具指定CA签发的证书时，HTTPS连接才能成功。

    当“监听器前端协议”选择“HTTPS”或“TLS”，且“SSL解析方式”选择“双向认证”时支持该配置。

    -

    服务器证书

    选择一个服务器证书。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。

    当“监听器前端协议”选择“HTTPS”或“TLS”时支持该配置。

    cert-test

  7. 单击“创建”，创建Service。
  1. 登录CCE控制台，单击集群名称进入集群。
  2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。
  3. 设置Service参数。本示例中仅列举使用TLS的必选参数，其余参数可根据需求参考通过控制台创建（旧版）进行设置。

    • Service名称：自定义服务名称，可与工作负载名称保持一致。
    • 访问类型：选择“负载均衡”。
    • 选择器：添加标签，Service根据标签选择Pod，填写后单击“确认添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
    • 负载均衡器：选择弹性负载均衡的类型、创建方式。
      • 类型：本例中仅支持选择“独享型”，且需选择“网络型（TCP/UDP/TLS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用TLS。
      • 创建方式：本文中以选择已有ELB为例进行说明，关于自动创建的配置参数请参见表3。
    • 端口配置：
      • 协议：请选择TCP协议，选择UDP协议将无法使用TLS。
      • 服务端口：Service使用的端口，端口范围为1-65535。
      • 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
      • 监听器前端协议：本例中Service需选择TLS协议。当选择独享型负载均衡器类型时，需包含“网络型（TCP/UDP/TLS）”方可支持配置TLS协议。
    • 监听器配置：
      • SSL解析方式：当“监听器前端协议”选择“HTTPS”或“TLS”时可选择SSL解析方式。独享型ELB在v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。共享型ELB在v1.28.15-r60、v1.29.15-r20、v1.30.14-r20、v1.31.10-r20、v1.32.6-r20、v1.33.5-r10及以上版本的集群支持。
        • 单向认证：仅进行服务器端认证。如需认证客户端身份，请选择双向认证。
        • 双向认证：双向认证需要负载均衡实例与访问用户互相提供身份认证，从而允许通过认证的用户访问负载均衡实例，后端服务器无需额外配置双向认证。
      • CA证书：SSL解析方式选择“双向认证”时需要添加CA证书，用于认证客户端身份。CA证书又称客户端CA公钥证书，用于验证客户端证书的签发者；在开启双向认证功能时，只有当客户端能够出具指定CA签发的证书时，连接才能成功。
      • 服务器证书：选择一个服务器证书。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。
      • ProxyProtocol：支持通过ProxyProtocol协议携带客户端真实IP到后端服务器。

        请确保后端服务器具有解析ProxyProtocol协议的能力，否则可能导致业务中断，请谨慎开启。

      • 安全策略：当“监听器前端协议”选择“TLS”时，支持选择可用的安全策略，更多信息请参见安全策略。v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。
      • 后端协议：当“监听器前端协议”选择“TLS”时，支持使用TCP或TLS协议对接后端服务，默认为TCP。v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。
    图1 配置TLS

  4. 单击“确定”，创建Service。
以关联已有ELB为例，Service使用TLS的YAML文件配置如下：
apiVersion: v1
kind: Service
metadata:
  name: test-tls
  labels:
    app: nginx
  namespace: default
  annotations:
    kubernetes.io/elb.class: performance                                        # ELB类型，TLS监听器仅支持performance，即独享型ELB
    kubernetes.io/elb.id: 35cb350b-23e6-4551-ac77-10d5298f5204                  # 已有ELB的ID
    kubernetes.io/elb.protocol-port: tls:443                                    # 需要开启TLS的端口
    kubernetes.io/elb.cert-id: 98e91cb03dea418582a438a212b461d5                 # TLS的服务器证书
    kubernetes.io/elb.tls-certificate-ids: e59934f5bc7044f58693de79f1cb4b6d     # TLS的SNI证书
    kubernetes.io/elb.client-ca-cert-id: 5b5178323a2f4eddbafed065945d9069       # TLS双向认证中客户端的CA证书
    kubernetes.io/elb.proxy-protocol-enable: 'true'                             # 是否开启ProxyProtocol协议，通过ProxyProtocol协议携带客户端真实IP到后端服务器。
    kubernetes.io/elb.security-pool-protocol: 'on'                              # 后端安全协议，开启后，后端协议为TLS，否则为TCP
    kubernetes.io/elb.security-policy-id: 175318e0-b6cb-44c5-80a2-0dc372f20df5  # 自定义安全策略ID，优先级高于系统预置的安全策略
    kubernetes.io/elb.tls-ciphers-policy: tls-1-2-fs                            # 系统预置的安全策略
spec:
  selector:
    app: nginx
  externalTrafficPolicy: Cluster
  ports:
    - name: cce-service-0
      targetPort: 80
      nodePort: 0
      port: 443
      protocol: TCP
  type: LoadBalancer
  loadBalancerIP: **.**.**.**
表1 关键参数说明

参数

参数类型

描述

kubernetes.io/elb.protocol-port

String

Service使用TLS/HTTP/HTTPS时，需设置协议及端口号，格式为protocol:port。

其中，

  • protocol：为监听器端口对应的协议，取值为tls、http或https。
  • port：为Service的服务端口，即spec.ports[].port指定的端口。

例如，本示例中创建TLS监听器，Service协议必须设置为tls，Service服务端口为443，因此参数值为tls:443。

kubernetes.io/elb.cert-id

String

ELB服务中的证书ID，作为TLS/HTTPS服务器证书。

获取方法：在CCE控制台，单击顶部的“服务列表 > 网络 > 弹性负载均衡”，并选择“证书管理”。在列表中复制对应证书名称下的ID即可。

kubernetes.io/elb.tls-certificate-ids

String

ELB服务中的SNI证书ID列表（SNI证书中必须带有域名），不同ID间使用英文逗号隔开。更新时，通过指定空字符串""来移除SNI证书。

获取方法：在CCE控制台，单击顶部的“服务列表 > 网络 > 弹性负载均衡”，并选择“证书管理”。在列表中复制对应证书名称下的ID即可。

kubernetes.io/elb.client-ca-cert-id

String

ELB服务中的CA证书ID，CA证书又称客户端CA公钥证书，用于验证客户端证书的签发者；在开启TLS/HTTPS双向认证功能时，只有当客户端能够出具指定CA签发的证书时，TLS/HTTPS连接才能成功。更新时，通过指定空字符串""来移除CA证书。

获取方法：在CCE控制台，单击顶部的“服务列表 > 网络 > 弹性负载均衡”，并选择“证书管理”，并筛选证书类型为CA证书。在列表中复制对应证书名称下的ID即可。

kubernetes.io/elb.security-pool-protocol

String

监听器前端协议为TLS/HTTPS时，可以开启后端安全协议，开启后后端协议为TLS/HTTPS。不支持更新已有监听器的后端安全协议，更新后仅对新创建的监听器生效（通过更新协议或者端口会创建新的监听器）。

  • on/true：表示开启
  • off/false：表示关闭

kubernetes.io/elb.security-policy-id

String

自定义安全策略的ID，优先级高于系统预置的安全策略。更新时，通过指定空字符串""来移除。

获取方法：在CCE控制台，单击顶部的“服务列表 > 网络 > 弹性负载均衡 > TLS安全策略”，并选择“自定义策略”页签。在列表中复制对应策略名称下的ID即可。

kubernetes.io/elb.tls-ciphers-policy

String

系统预置的安全策略，默认为tls-1-0。

获取方法：在CCE控制台，单击顶部的“服务列表 > 网络 > 弹性负载均衡 > TLS安全策略”，并选择“默认策略”页签。在列表中复制对应策略名称即可。

kubernetes.io/elb.proxy-protocol-enable

String

开启ProxyProtocol协议，仅在前端协议为TLS时生效，通过ProxyProtocol协议携带客户端真实IP到后端服务器。

  • on/true：表示开启
  • off/false：表示关闭
说明：

请确保后端服务器具体解析ProxyProtocol协议的能力，否则可能导致业务中断，请谨慎开启。

验证配置

  1. 登录CCE控制台，单击集群名称进入集群。

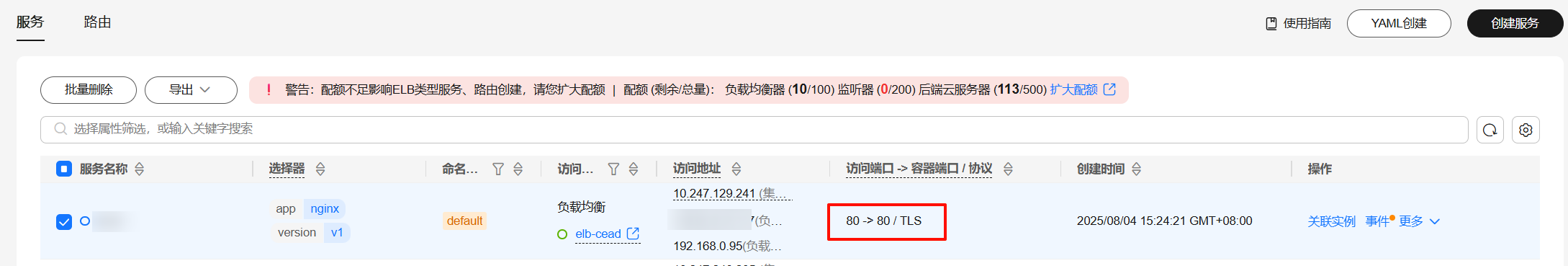

  2. 在左侧导航栏中选择“服务”，找到新建Service所在行，端口对应的访问协议为TLS协议。
