为负载均衡类型的Service配置超时时间

LoadBalancer Service支持设置连接空闲超时时间，即没有收到客户端请求的情况下保持连接的最长时间。如果在这个时间内没有新的请求， 负载均衡会暂时中断当前连接，直到下一次请求时重新建立新的连接。

配置超时时间后，如果您在CCE控制台删除超时时间配置或在YAML中删除对应的annotation，ELB侧的配置将会保留。

约束与限制

支持设置超时时间的场景如下：

超时时间类型

支持的ELB类型

使用限制

支持的集群版本

空闲超时时间

独享型

-
  • v1.19集群：v1.19.16-r30及以上版本
  • v1.21集群：v1.21.10-r10及以上版本
  • v1.23集群：v1.23.8-r10及以上版本
  • v1.25集群：v1.25.3-r10及以上版本
  • 其他更高版本集群

空闲超时时间

共享型

不支持UDP协议。
  • v1.23集群：v1.23.13-r0及以上版本
  • v1.25集群：v1.25.8-r0及以上版本
  • v1.27集群：v1.27.5-r0及以上版本
  • v1.28集群：v1.28.3-r0及以上版本
  • 其他更高版本的集群

请求超时时间

独享型、共享型

仅支持HTTP、HTTPS协议。

响应超时时间

独享型、共享型

仅支持HTTP、HTTPS协议。

创建负载均衡并配置超时时间

  1. 登录CCE控制台，单击集群名称进入集群。
  2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。

    本示例中仅列举配置SNI的必选参数，其余参数保持默认，您可根据需求参考通过控制台创建（新版）进行设置。

  3. 设置基础配置参数。

    参数

    说明

    示例

    访问类型

    选择“负载均衡”。

    -

    服务名称

    自定义服务名称，可与工作负载名称保持一致。

    nginx

    命名空间

    工作负载所在命名空间。

    default

    选择器

    您可以添加Pod标签的键值，Service将会根据标签与工作负载的Pod进行关联，将流量导向包含该标签的Pod。

    您也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。

    app:nginx

  4. 设置负载均衡配置参数。

    参数

    说明

    示例

    负载均衡器
    选择弹性负载均衡的类型及创建方式。其中独享型ELB需选择“应用型（HTTP/HTTPS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用HTTP/HTTPS。
    • 选择已有：仅支持选择与集群在同一个VPC下的ELB实例。如果没有可选的ELB实例，请单击“创建负载均衡器”跳转到ELB控制台创建。
    • 自动创建：自动创建的负载均衡实例将创建到集群所在的VPC，具体配置如表1所示。
      说明：

      当集群使用共享VPC时，不支持自动创建共享型ELB。

    选择已有“独享型”的“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”实例

  5. 填写访问设置参数。

    参数

    说明

    示例

    服务亲和
    选择将外部流量路由到节点本地或集群范围的端点，详情请参见服务亲和（externalTrafficPolicy）。
    • 集群级别：集群下所有节点的IP+节点端口均可以访问到此服务关联的负载，服务访问会因路由跳转导致一定性能损失，且无法获取到客户端源IP。
    • 节点级别：只有通过负载所在节点的IP+节点端口才可以访问此服务关联的负载，服务访问没有因路由跳转导致的性能损失，且可以获取到客户端源IP。

    集群级别

    端口配置
    • 协议：请根据业务的协议类型选择。Service在使用ELB提供的TLS或HTTP协议时，根据Kubernetes中定义的实现方案，需要将该参数设置为TCP并选择对应的监听器前端协议。详细说明请参见Service所用的协议。
    • 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
    • 服务端口：Service使用的端口。
      • 单端口监听：端口范围为1-65535。
      • 区间端口监听：负载均衡服务支持创建某个端口范围的监听器，您最多可为每个监听器添加10个互不重叠的监听端口段。

        为负载均衡服务配置区间端口监听需满足以下条件：

        • 集群版本为v1.23.18-r0、v1.25.13-r0、v1.27.10-r0、v1.28.8-r0、v1.29.4-r0、v1.30.1-r0及以上。
        • 使用独享型ELB且选择TCP/UDP/TLS协议。
        • 该功能依赖ELB能力，使用该功能前请确认ELB在当前区域是否支持四层协议全端口监听和转发。
    • 监听器前端协议：ELB监听器的前端协议，是客户端与负载均衡监听器建立流量分发连接所使用的协议。当选择独享型负载均衡器类型时，包含“应用型（HTTP/HTTPS）”方可支持配置HTTP/HTTPS；包含“网络型（TCP/UDP/TLS）”方可支持配置TLS。
    说明：

    在创建LoadBalancer类型Service时，会自动生成一个随机节点端口号（NodePort）。
    • 协议：TCP协议
    • 容器端口：80
    • 服务端口：80
    • 监听器前端协议：HTTP

  6. 设置负载监听器相关配置参数。

    参数

    说明

    使用限制

    示例

    空闲超时时间

    客户端连接空闲超时时间。在超过空闲超时时间一直没有请求， 负载均衡会暂时中断当前连接，直到下一次请求时重新建立新的连接。

    取值：
    • 若为TCP协议，取值范围为10-4000s，默认值为300s。
    • 若为HTTP/HTTPS/TERMINATED_HTTPS监听器，取值范围为0-4000s，默认值为60s。
    • 若为UDP协议（仅独享型ELB支持），取值范围为10-4000s，默认值为300s。

    共享型ELB实例的端口使用UDP协议时不支持此配置。

    60s

    请求超时时间

    等待客户端请求超时时间。包括两种情况：

    • 读取整个客户端请求头的超时时长，如果客户端未在超时时长内发送完整个请求头，则请求将被中断。
    • 两个连续body体的数据包到达LB的时间间隔，超出请求超时时间将会断开连接。

    取值范围为1-300s，默认值为60s。

    监听器前端协议使用HTTP/HTTPS时支持配置。

    60s

    响应超时时间

    等待后端服务器响应超时时间。请求转发后端服务器后，在等待超过响应超时时间没有响应，负载均衡将终止等待，并返回 HTTP504错误码。

    取值范围为1-300s，默认值为60s。

    监听器前端协议使用HTTP/HTTPS时支持配置。

    60s

  7. 单击“创建”，创建Service。
  1. 登录CCE控制台，单击集群名称进入集群。
  2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。
  3. 设置Service参数。本示例中仅列举设置超时时间的必选参数，其余参数可根据需求参考通过控制台创建（旧版）进行设置。

    • Service名称：自定义服务名称，可与工作负载名称保持一致。
    • 访问类型：选择“负载均衡”。
    • 选择器：添加标签，Service根据标签选择Pod，填写后单击“确认添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
    • 负载均衡器：选择弹性负载均衡的类型、创建方式。
      • 类型：“独享型”或“共享型”。
      • 创建方式：本文中以选择已有ELB为例进行说明，关于自动创建的配置参数请参见表3。
    • 端口配置：
      • 协议：请选择协议，其中共享型ELB使用UDP协议时不支持设置超时时间。
      • 服务端口：Service使用的端口，端口范围为1-65535。
      • 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
      • 监听器前端协议：请选择监听器的协议。不启用HTTP/HTTPS协议时，仅支持设置空闲超时时间。
    • 监听器配置：
      • 高级配置：选择合适的超时时间进行设置。

        配置

        说明

        使用限制

        空闲超时时间

        客户端连接空闲超时时间。在超过空闲超时时间一直没有请求， 负载均衡会暂时中断当前连接，直到下一次请求时重新建立新的连接。

        取值：
        • 若为TCP协议，取值范围为10-4000s，默认值为300s。
        • 若为HTTP/HTTPS/TERMINATED_HTTPS监听器，取值范围为0-4000s，默认值为60s。
        • 若为UDP协议（仅独享型ELB支持），取值范围为10-4000s，默认值为300s。

        共享型ELB实例的端口使用UDP协议时不支持此配置。

        请求超时时间

        等待客户端请求超时时间。包括两种情况：

        • 读取整个客户端请求头的超时时长，如果客户端未在超时时长内发送完整个请求头，则请求将被中断。
        • 两个连续body体的数据包到达LB的时间间隔，超出请求超时时间将会断开连接。

        取值范围为1-300s，默认值为60s。

        仅端口启用HTTP/HTTPS时支持配置。

        响应超时时间

        等待后端服务器响应超时时间。请求转发后端服务器后，在等待超过响应超时时间没有响应，负载均衡将终止等待，并返回 HTTP504错误码。

        取值范围为1-300s，默认值为60s。

        仅端口启用HTTP/HTTPS时支持配置。
    图1 配置超时时间

  4. 单击“确定”，创建Service。
当前支持通过注解的方式设置客户端连接空闲超时时间，示例如下：
apiVersion: v1
kind: Service
metadata:
  annotations:
    kubernetes.io/elb.id: <your_elb_id>    #本示例中使用已有的独享型ELB，请替换为您的独享型ELB ID
    kubernetes.io/elb.class: performance  # ELB类型
    kubernetes.io/elb.protocol-port: http:80 # 使用HTTP协议80端口
    kubernetes.io/elb.keepalive_timeout: '300'  # 客户端连接空闲超时时间
    kubernetes.io/elb.client_timeout: '60'      # 等待客户端请求超时时间
    kubernetes.io/elb.member_timeout: '60'      # 等待后端服务器响应超时时间
  name: nginx
spec:
  ports:
  - name: service0
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer
表1 annotation关键参数说明

参数

是否必填

参数类型

描述

kubernetes.io/elb.keepalive_timeout

否

String

客户端连接空闲超时时间，在超过keepalive_timeout时长一直没有请求， 负载均衡会暂时中断当前连接，直到下一次请求时重新建立新的连接。

取值：
  • 若为TCP协议，取值范围为10-4000s，默认值为300s。
  • 若为HTTP/HTTPS/TERMINATED_HTTPS监听器，取值范围为0-4000s，默认值为60s。
  • 若为UDP协议（仅独享型ELB支持），取值范围为10-4000s，默认值为300s。

kubernetes.io/elb.client_timeout

否

String

等待客户端请求超时时间，包括两种情况：

  • 读取整个客户端请求头的超时时长：如果客户端未在超时时长内发送完整个请求头，则请求将被中断。
  • 两个连续body体的数据包到达LB的时间间隔，超出client_timeout将会断开连接。

取值范围为1-300s，默认值为60s。

kubernetes.io/elb.member_timeout

否

String

等待后端服务器响应超时时间。请求转发后端服务器后，等待超过member_timeout时长没有响应，负载均衡将终止等待，并返回 HTTP504错误码。

取值范围为1-300s，默认值为60s。

验证配置

  1. 登录CCE控制台，单击集群名称进入集群。
  2. 在左侧导航栏中选择“服务”，找到新建Service所在行，单击负载均衡名称跳转至ELB控制台查看。

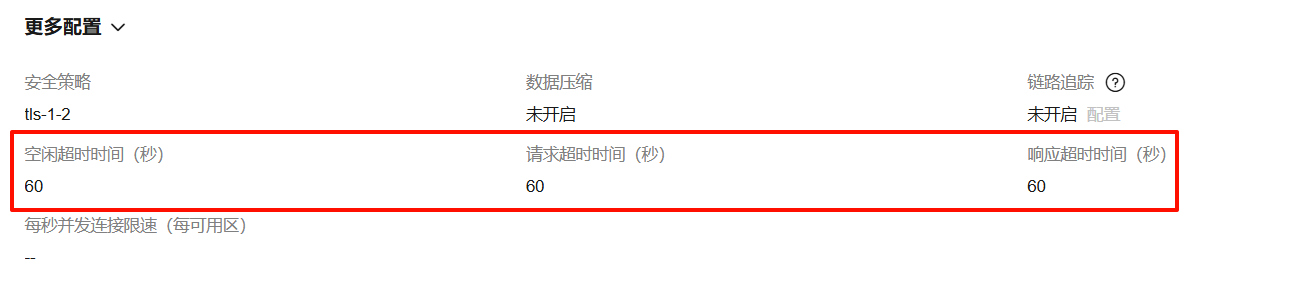

  3. 切换至“监听器”页签，单击新建端口对应的监听器名称，查看配置是否开启。
