为负载均衡类型的Service配置HTTP/2

本文中使用示例证书为cert-test，使用时请根据实际情况进行替换。

1. 登录CCE控制台，单击集群名称进入集群。
2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。

   本示例中仅列举配置SNI的必选参数，其余参数保持默认，您可根据需求参考通过控制台创建（新版）进行设置。

3. 设置基础配置参数。

   参数	说明	示例
   访问类型	选择“负载均衡”。	-
   服务名称	自定义服务名称，可与工作负载名称保持一致。	nginx
   命名空间	工作负载所在命名空间。	default
   选择器	您可以添加Pod标签的键值，Service将会根据标签与工作负载的Pod进行关联，将流量导向包含该标签的Pod。 您也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。	app:nginx



4. 设置负载均衡配置参数。

   参数	说明	示例
   负载均衡器	选择弹性负载均衡的类型及创建方式。其中独享型ELB需选择“应用型（HTTP/HTTPS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用HTTP/HTTPS。 选择已有：仅支持选择与集群在同一个VPC下的ELB实例。如果没有可选的ELB实例，请单击“创建负载均衡器”跳转到ELB控制台创建。 自动创建：自动创建的负载均衡实例将创建到集群所在的VPC，具体配置如表1所示。 说明： 当集群使用共享VPC时，不支持自动创建共享型ELB。	选择已有“独享型”的“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”实例



5. 填写访问设置参数。

   参数	说明	示例
   服务亲和	选择将外部流量路由到节点本地或集群范围的端点，详情请参见服务亲和（externalTrafficPolicy）。 集群级别：集群下所有节点的IP+节点端口均可以访问到此服务关联的负载，服务访问会因路由跳转导致一定性能损失，且无法获取到客户端源IP。 节点级别：只有通过负载所在节点的IP+节点端口才可以访问此服务关联的负载，服务访问没有因路由跳转导致的性能损失，且可以获取到客户端源IP。	集群级别
   端口配置	协议：请根据业务的协议类型选择。Service在使用ELB提供的TLS或HTTP协议时，根据Kubernetes中定义的实现方案，需要将该参数设置为TCP并选择对应的监听器前端协议。详细说明请参见Service所用的协议。 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。 服务端口：Service使用的端口。 单端口监听：端口范围为1-65535。 区间端口监听：负载均衡服务支持创建某个端口范围的监听器，您最多可为每个监听器添加10个互不重叠的监听端口段。 为负载均衡服务配置区间端口监听需满足以下条件： 集群版本为v1.23.18-r0、v1.25.13-r0、v1.27.10-r0、v1.28.8-r0、v1.29.4-r0、v1.30.1-r0及以上。 使用独享型ELB且选择TCP/UDP/TLS协议。 该功能依赖ELB能力，使用该功能前请确认ELB在当前区域是否支持四层协议全端口监听和转发。 监听器前端协议：ELB监听器的前端协议，是客户端与负载均衡监听器建立流量分发连接所使用的协议。当选择独享型负载均衡器类型时，包含“应用型（HTTP/HTTPS）”方可支持配置HTTP/HTTPS；包含“网络型（TCP/UDP/TLS）”方可支持配置TLS。 说明： 在创建LoadBalancer类型Service时，会自动生成一个随机节点端口号（NodePort）。	协议：TCP协议 容器端口：80 服务端口：443 监听器前端协议：HTTPS



6. 设置负载监听器相关配置参数。

   参数	说明	使用限制	示例
   SSL解析方式	单向认证：仅进行服务器端认证。如需认证客户端身份，请选择双向认证。 双向认证：双向认证需要负载均衡实例与访问用户互相提供身份认证，从而允许通过认证的用户访问负载均衡实例，后端服务器无需额外配置双向认证。	当“监听器前端协议”选择“HTTPS”或“TLS”时支持该配置。 独享型ELB在v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。共享型ELB在v1.28.15-r60、v1.29.15-r20、v1.30.14-r20、v1.31.10-r20、v1.32.6-r20、v1.33.5-r10及以上版本的集群支持。	单向认证
   CA证书	SSL解析方式选择“双向认证”时需要添加CA证书，用于认证客户端身份。CA证书又称客户端CA公钥证书，用于验证客户端证书的签发者；在开启HTTPS双向认证功能时，只有当客户端能够出具指定CA签发的证书时，HTTPS连接才能成功。	当“监听器前端协议”选择“HTTPS”或“TLS”，且“SSL解析方式”选择“双向认证”时支持该配置。	-
   服务器证书	选择一个服务器证书。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。	当“监听器前端协议”选择“HTTPS”或“TLS”时支持该配置。	cert-test
   开启HTTP2	客户端与ELB之间的HTTPS请求的HTTP2功能的开启状态。 开启后，可提升客户端与ELB间的访问性能，但ELB与后端服务器间仍采用HTTP1.X协议。	当“监听器前端协议”选择“HTTPS”时支持该配置。	开启



7. 单击“创建”，创建Service。

1. 登录CCE控制台，单击集群名称进入集群。
2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。
3. 设置Service参数。本示例中仅列举必选参数，其余参数可根据需求参考通过控制台创建（旧版）进行设置。
   • Service名称：自定义服务名称，可与工作负载名称保持一致。
   • 访问类型：选择“负载均衡”。
   • 选择器：添加标签，Service根据标签选择Pod，填写后单击“确认添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
   • 负载均衡器：选择弹性负载均衡的类型、创建方式。
     • 类型：“独享型”或“共享型”，其中独享型ELB需选择“应用型（HTTP/HTTPS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用HTTP/HTTPS。
     • 创建方式：本文中以选择已有ELB为例进行说明，关于自动创建的配置参数请参见表3。
   • 端口配置：
     • 协议：请选择TCP协议，选择UDP协议将无法使用HTTP/HTTPS。
     • 服务端口：Service使用的端口，端口范围为1-65535。
     • 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
     • 监听器前端协议：本例中Service使用HTTP/2需选择开启HTTPS。当选择独享型负载均衡器类型时，需包含“应用型（HTTP/HTTPS）”方可支持配置HTTP/HTTPS。
   • 监听器配置：
     • SSL解析方式：独享型ELB在v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。共享型ELB在v1.28.15-r60、v1.29.15-r20、v1.30.14-r20、v1.31.10-r20、v1.32.6-r20、v1.33.5-r10及以上版本的集群支持。
       • 单向认证：仅进行服务器端认证。如需认证客户端身份，请选择双向认证。
       • 双向认证：双向认证需要负载均衡实例与访问用户互相提供身份认证，从而允许通过认证的用户访问负载均衡实例，后端服务器无需额外配置双向认证。
     • CA证书：SSL解析方式选择“双向认证”时需要添加CA证书，用于认证客户端身份。CA证书又称客户端CA公钥证书，用于验证客户端证书的签发者；在开启HTTPS双向认证功能时，只有当客户端能够出具指定CA签发的证书时，HTTPS连接才能成功。
     • 服务器证书：使用HTTPS协议时需要选择一个服务器证书。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。
     • SNI：选择添加SNI证书，证书中必须包含域名。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。
     • 高级配置：单击“添加高级配置”，选择“开启HTTP/2”，并将状态设置为“开启”。

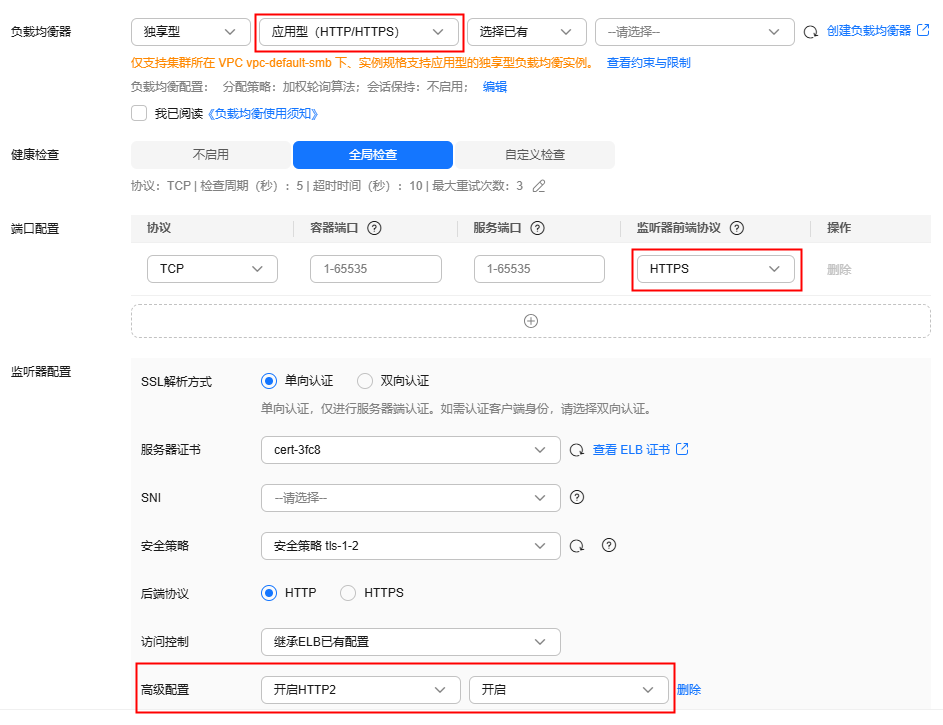

   图1 开启HTTP/2


4. 单击“确定”，创建Service。

若需开启HTTP2功能，可在annotation字段中加入如下配置：

kubernetes.io/elb.http2-enable: 'true'

apiVersion: v1
kind: Service
metadata:
  name: test
  labels:
    app: test
    version: v1
  namespace: default
  annotations:
    kubernetes.io/elb.class: performance
    kubernetes.io/elb.id: 35cb350b-23e6-4551-ac77-10d5298f5204
    kubernetes.io/elb.protocol-port: https:443
    kubernetes.io/elb.cert-id: b64ab636f1614e1a960b5249c497a880
    kubernetes.io/elb.http2-enable: 'true'
    kubernetes.io/elb.lb-algorithm: ROUND_ROBIN
spec:
  selector:
    app: test
    version: v1
  externalTrafficPolicy: Cluster
  ports:
    - name: cce-service-0
      targetPort: 80
      nodePort: 0
      port: 443
      protocol: TCP
  type: LoadBalancer
  loadBalancerIP: **.**.**.**
