为负载均衡类型的Service配置区间端口监听

在创建负载均衡类型的Service时，您可以为关联的ELB监听器指定需要监听的端口范围，使ELB监听器可以同时监听指定端口号范围内的端口，将这些端口收到的请求都转发到对应的后端服务。

该功能依赖ELB能力，使用该功能前请确认ELB在当前区域是否支持四层协议全端口监听和转发。

前提条件

已创建Kubernetes集群，且集群版本满足以下要求：
- v1.23集群：v1.23.18-r0及以上
- v1.25集群：v1.25.13-r0及以上
- v1.27集群：v1.27.10-r0及以上
- v1.28集群：v1.28.8-r0及以上
- v1.29集群：v1.29.4-r0及以上
- v1.30集群：v1.30.1-r0及以上
如果您需要通过命令行创建，请使用kubectl连接到集群，详情请参见通过kubectl连接集群。

注意事项

仅使用独享型ELB且选择TCP/UDP/TLS协议时，支持配置区间端口监听。

创建负载均衡并配置区间端口监听

登录CCE控制台，单击集群名称进入集群。
在左侧导航栏中选择“服务”，在右上角单击“创建服务”。

本示例中仅列举配置SNI的必选参数，其余参数保持默认，您可根据需求参考通过控制台创建（新版）进行设置。

设置基础配置参数。

参数	说明	示例
访问类型	选择“负载均衡”。	-
服务名称	自定义服务名称，可与工作负载名称保持一致。	nginx
命名空间	工作负载所在命名空间。	default
选择器	您可以添加Pod标签的键值，Service将会根据标签与工作负载的Pod进行关联，将流量导向包含该标签的Pod。您也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。	app:nginx

点击放大

设置负载均衡配置参数。

参数	说明	示例
负载均衡器	选择弹性负载均衡的类型及创建方式。选择已有：仅支持选择与集群在同一个VPC下的ELB实例。如果没有可选的ELB实例，请单击“创建负载均衡器”跳转到ELB控制台创建。自动创建：自动创建的负载均衡实例将创建到集群所在的VPC，具体配置如表1所示。说明：当集群使用共享VPC时，不支持自动创建共享型ELB。	选择已有“独享型”的“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”实例

点击放大

填写访问设置参数。

参数	说明	示例
服务亲和	选择将外部流量路由到节点本地或集群范围的端点，详情请参见服务亲和（externalTrafficPolicy）。集群级别：集群下所有节点的IP+节点端口均可以访问到此服务关联的负载，服务访问会因路由跳转导致一定性能损失，且无法获取到客户端源IP。节点级别：只有通过负载所在节点的IP+节点端口才可以访问此服务关联的负载，服务访问没有因路由跳转导致的性能损失，且可以获取到客户端源IP。	集群级别
端口配置	协议：请根据业务的协议类型选择。Service在使用ELB提供的TLS或HTTP协议时，根据Kubernetes中定义的实现方案，需要将该参数设置为TCP并选择对应的监听器前端协议。详细说明请参见Service所用的协议。容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。服务端口：Service使用的端口。单端口监听：端口范围为1-65535。区间端口监听：负载均衡服务支持创建某个端口范围的监听器，您最多可为每个监听器添加10个互不重叠的监听端口段。为负载均衡服务配置区间端口监听需满足以下条件：集群版本为v1.23.18-r0、v1.25.13-r0、v1.27.10-r0、v1.28.8-r0、v1.29.4-r0、v1.30.1-r0及以上。使用独享型ELB且选择TCP/UDP/TLS协议。该功能依赖ELB能力，使用该功能前请确认ELB在当前区域是否支持四层协议全端口监听和转发。监听器前端协议：ELB监听器的前端协议，是客户端与负载均衡监听器建立流量分发连接所使用的协议。当选择独享型负载均衡器类型时，包含“应用型（HTTP/HTTPS）”方可支持配置HTTP/HTTPS；包含“网络型（TCP/UDP/TLS）”方可支持配置TLS。说明：在创建LoadBalancer类型Service时，会自动生成一个随机节点端口号（NodePort）。	协议：TCP协议容器端口：80 服务端口：80-88端口段监听器前端协议：TCP

点击放大

单击“创建”，创建Service。

登录CCE控制台，单击集群名称进入集群。
选择左侧导航栏的“服务”，在右侧选择“服务”页签，单击右上角“创建服务”。
设置Service参数。本示例中仅列举必选参数，其余参数可根据需求参考通过控制台创建（旧版）进行设置。
- Service名称：自定义服务名称，可与工作负载名称保持一致。
- 访问类型：选择“负载均衡”。
- 选择器：添加标签，Service根据标签选择Pod，填写后单击“确认添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
- 负载均衡器：选择弹性负载均衡的类型、创建方式。
  - 类型：本例中仅支持选择“独享型”。
  - 创建方式：本文中以选择已有ELB为例进行说明，关于自动创建的配置参数请参见表3。
- 端口配置：
  - 协议：支持选择TCP协议或UDP协议。
  - 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
  - 服务端口：Service使用的端口。本例中选择“区间端口监听”，可以同时监听指定端口号范围内的端口，将这些端口收到的请求都转发到对应的后端服务。端口范围取值为1-65535。您最多可添加10个互不重叠的监听端口段。
  - 监听器前端协议：当选择独享型负载均衡器类型时，需包含“网络型（TCP/UDP/TLS）”方可支持配置TLS协议。

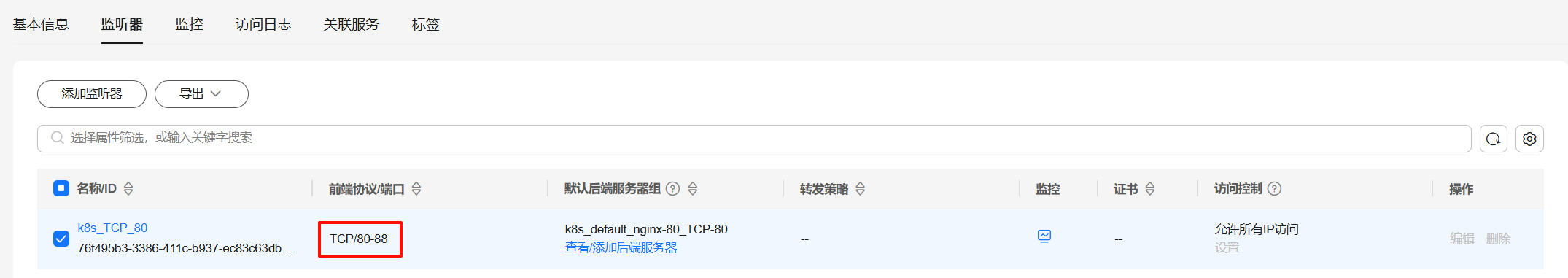

图1 配置区间端口监听
配置完成后，单击“确定”。

请参见通过kubectl连接集群，使用kubectl连接集群。

创建名为“service-test.yaml”的YAML文件，此处文件名可自定义。

vi service-test.yaml

以关联已有ELB为例，YAML配置文件如下：

apiVersion: v1
kind: Service
metadata:
  name: service-test
  labels:
    app: test
    version: v1
  namespace: default
  annotations:
    kubernetes.io/elb.class: performance  #需使用独享型ELB
    kubernetes.io/elb.id: <your_elb_id>  #替换为您已有的ELB ID
    kubernetes.io/elb.port-ranges: '{"cce-service-0":["100,200", "300,400"], "cce-service-1":["500,600", "700,800"]}'  #配置区间端口监听
spec:
  selector:
    app: test
    version: v1
  externalTrafficPolicy: Cluster
  ports:
    - name: cce-service-0
      targetPort: 80          #替换为您的容器端口
      nodePort: 0
      port: 100       #配置区间端口监听时，该参数值不生效，但不可缺少或重复，默认取值为区间起始端口
      protocol: TCP
    - name: cce-service-1
      targetPort: 81          #替换为您的容器端口
      nodePort: 0
      port: 500       #配置区间端口监听时，该参数值不生效，但不可缺少或重复
      protocol: TCP
  type: LoadBalancer
  loadBalancerIP: <your_elb_ip>  #替换为您已有的ELB私有IP

表1 区间端口监听参数说明
参数	是否必填	参数类型	描述
kubernetes.io/elb.port-ranges	是	String	使用独享型ELB且选择TCP/UDP/TLS协议时，支持创建某个端口范围的监听器，端口范围1~65535，您最多可为每个监听器添加10个互不重叠的监听端口段。参数值格式如下，ports_name和port均不允许重复： '{"<ports_name_1>":["<port_1>,<port_2>","<port_3>,<port_4>"], "<ports_name_2>":["<port_5>,<port_6>","<port_7>,<port_8>"]}' 例如以下示例表示，端口配置名称为cce-service-0，其监听端口范围为100~200和300~400；端口配置名称为cce-service-1，其监听端口范围为500~600和700~800。 '{"cce-service-0":["100,200", "300,400"], "cce-service-1":["500,600", "700,800"]}'
