配置环境内访问端口

前提条件

已创建应用和创建组件。

添加端口配置

1. 登录CAE控制台。
2. 在左侧导航栏中选择“组件配置”。
3. 在“组件配置”页面上方的下拉框中选择需要操作的组件。

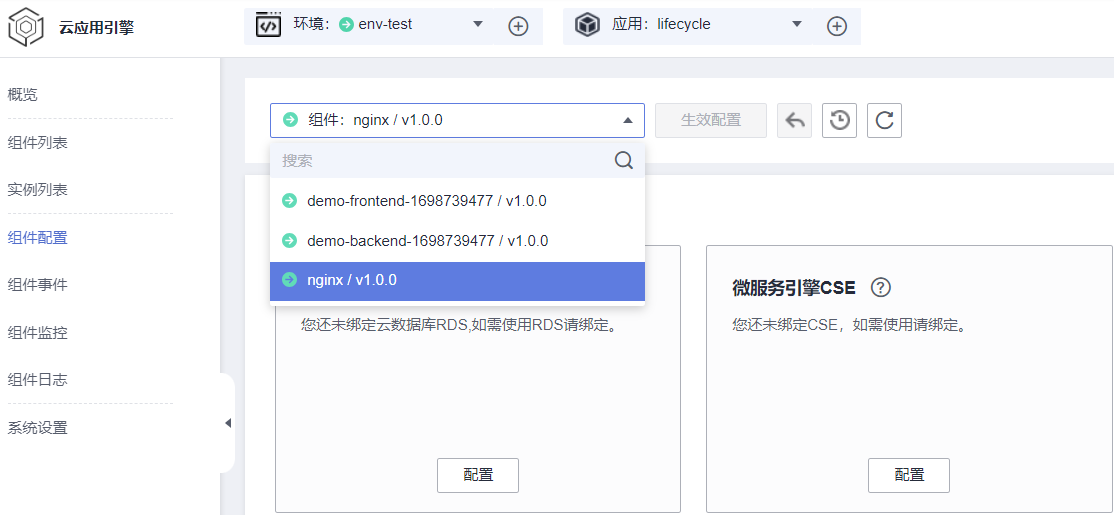

   图1 选择组件


4. 单击“访问方式”模块中的“编辑”。
5. 在“环境内其他组件访问本组件”中，单击“添加配置”，参考表1进行参数配置。

   表1 内网访问配置

   参数	参数说明
   协议	支持TCP、UDP协议。
   监听端口	组件中程序的监听端口，一般从用户的程序代码中获取。 取值范围[1，65535]。
   访问端口	组件提供给外部访问的端口，一般由用户自行设定，端口号唯一，避免冲突。 取值范围[1，65535]。

   以TCP协议为例，监听端口为80，访问端口为35475，配置生效后，登录集群节点使用curl命令访问组件。

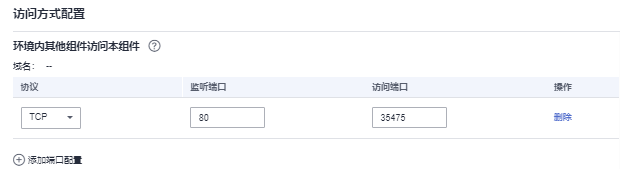

   图2 配置内网访问参数


6. （可选）如需添加多条端口配置，单击“添加端口配置”，参考表1进行参数配置。
7. 单击“确定”完成配置。
8. 使配置生效。
   • 如已完成组件部署，单击页面上方“生效配置”。在右侧弹框中确认配置信息，并单击“确定”，使配置生效。
   • 如未完成组件部署，单击页面上方“配置并部署组件”，在右侧弹框中单击“确定”待部署执行完成后，配置生效。

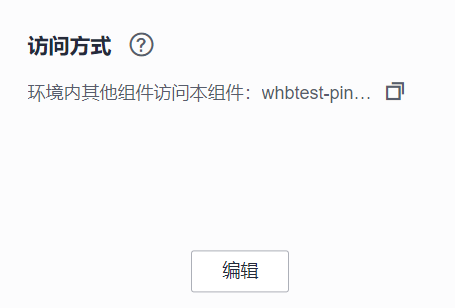

     图3 内网访问


修改端口配置

1. 登录CAE控制台。
2. 在左侧导航栏中选择“组件配置”。
3. 在“组件配置”页面上方的下拉框中选择需要操作的组件。
   图4 选择组件


4. 单击“访问方式”模块中的“编辑”。
5. 在“环境内其他组件访问本组件”中，参考表2更新参数配置。

   表2 内网访问配置

   参数	参数说明
   协议	支持TCP、UDP协议。
   监听端口	组件中程序的监听端口，一般从用户的程序代码中获取。 取值范围[1，65535]。
   访问端口	组件提供给外部访问的端口，一般由用户自行设定，端口号唯一，避免冲突。 取值范围[1，65535]。

6. 单击“确定”完成配置。
7. 使配置生效。
   • 如已完成组件部署，单击页面上方“生效配置”。在右侧弹框中确认配置信息，并单击“确定”，使配置生效。
   • 如未完成组件部署，单击页面上方“配置并部署组件”，在右侧弹框中单击“确定”待部署执行完成后，配置生效。

删除端口配置

1. 登录CAE控制台。
2. 在左侧导航栏中选择“组件配置”。
3. 在“组件配置”页面上方的下拉框中选择需要操作的组件。
4. 单击“访问方式”模块中的“编辑”。
5. 在“环境内其他组件访问本组件”中，选择待操作端口配置，单击操作列“删除”。
6. 在弹框中单击“是”，完成负载均衡配置删除。

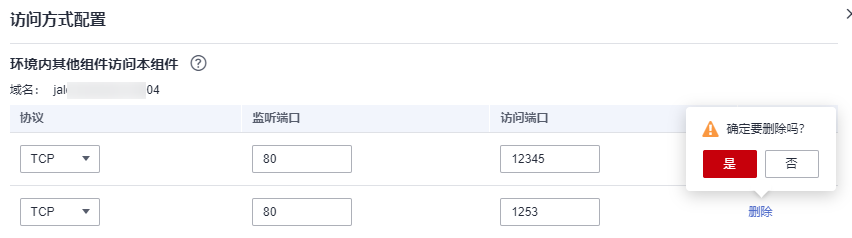

   图5 删除负载均衡配置


7. 单击“确定”，完成访问方式配置确认。
8. 使配置生效。
   • 如已完成组件部署，单击页面上方“生效配置”。在右侧弹框中确认配置信息，并单击“确定”，使配置生效。
   • 如未完成组件部署，单击页面上方“配置并部署组件”，在右侧弹框中单击“确定”待部署执行完成后，配置生效。
