创建AOM仪表盘

创建仪表盘

1. 登录AOM 2.0控制台。
2. 在左侧导航栏选择“仪表盘 > 仪表盘”。（如果您进入的是新版仪表盘页面，需单击页面右上角“返回旧版”，进入旧版仪表盘页面。）
3. 在“仪表盘”字样后单击，新建仪表盘分组。

   仪表盘分组名称中不能含有"$#%&'+;<=>?\，输入长度不能超过255个字符。

4. 单击列表左上角的“创建仪表盘”。
5. 在弹出的对话框中，设置相关参数。

   表1 创建仪表盘

   参数名称	说明
   仪表盘名称	仪表盘的名称。最多可输入255个字符，不能包含特殊字符"$#%&'+;<=>?\
   企业项目	所属的企业项目。 如果在全局页面设置为“ALL”，此处请从下拉列表中选择企业项目。 如果在全局页面已选择企业项目，则此处灰化不可选。 在创建仪表盘过程中，如果要选择刚新创建的企业项目，建议企业项目创建后等待10分钟左右，再进行仪表盘创建。
   绑定到应用	选择CMDB中创建的应用绑定。 如果开启了“应用洞察”功能，才会出现该配置项。开启“应用洞察”功能的详细操作请参见配置AOM菜单开关。
   分组类型	分组类型包含“已有分组”和“新建分组”两种类型。 已有分组：从下拉列表中选择已有的仪表盘分组。 新建分组：输入新的仪表盘分组名称。最多可输入255个字符，不能含包含特殊字符"$#%&'+;<=>?\

6. 设置完成，单击“创建”。

添加图表至仪表盘

仪表盘创建完成后，即可为仪表盘添加可视化图表，具体的操作步骤如下：

1. 在仪表盘列表中，搜索并选择待操作的仪表盘。
2. 进入对应仪表盘页面，从下拉列表选择需要添加图表的Prometheus实例。
3. 单击页面中的“添加图表”或单击页面右上角的为该仪表盘添加图表。仪表盘支持添加的图表请参见统计图表说明。数据可来源于指标数据、日志数据。请根据需要，选择合适的图表。

   表2 添加图表

   数据来源	添加方式	使用场景
   指标数据	请参见添加指标图表	监控业务层、应用层、Prometheus 中间件、Prometheus 运行环境、Prometheus 云服务、开源监控系统、Prometheus API/SDK接入和Prometheus 自定义插件接入的指标。
   日志数据	请参见添加日志图表	监控业务指标或其他日志指标，如基于ELB日志清洗出来的接口黄金指标（时延、吞吐和错误）。当前“仪表盘”中通过“日志源”添加日志图表功能受限开放，如有需求可以通过提交工单，为您开放此功能。

   • 添加指标图表。参考表3设置相关参数，设置完成后单击“保存”。

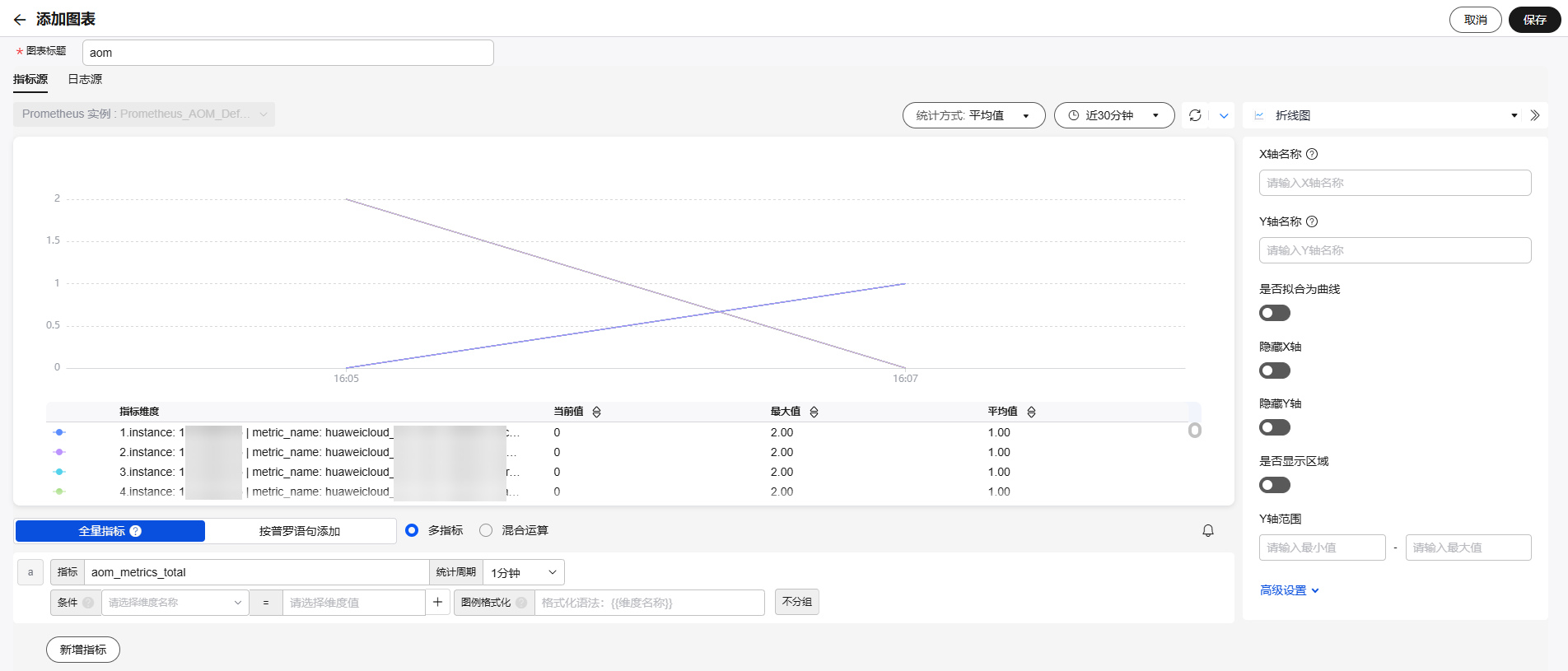

     图1 添加指标图表


     表3 添加指标图表

     参数名称	说明
     图表标题	图表的标题，用于区分不同的指标图表。图表标题支持通过变量填充来动态过滤图表信息，且支持标题重复。 最多可输入255个字符，不能包含特殊字符"$#%&'+;<=>?\
     数据来源	默认选择“指标源”作为数据来源。
     图表类型	指标图表可选择的图表类型，包括：折线图、数字图、Top N、表格、柱状图、数字折线图。
     添加方式	按照需要添加指标数据。添加指标数据的方式有两种：全量指标、按普罗语句添加。
     全量指标	指标下拉框中展示全部指标数据，可按需选取指标。 计算方式： 多指标：按设置的多个指标数据和对应条件逐条计算后并以图表形式展示。 混合运算：将设置的多个指标数据和条件按照表达式计算后以图表形式展示。 指标：可根据需要在下拉列表中需要选择，支持英文展示和搜索指标; 同时支持直接在指标搜索框中输入指标名称，然后单击下方的“生成”，在没有指标上报的时候，配置指标数据。 统计周期：指标数据按照所设置的统计周期进行聚合。统计周期与统计时段相关联，选择的时段不同，统计周期的显示也会相应变化。 统计周期具体说明请参见时间范围和统计周期的关系，如果您使用的是新版仪表盘，统计周期具体说明请参见时间范围和统计周期的关系。 条件：指标监控的维度。指标的条件为key:value键值对格式，可从下拉列表中直接选择；同时支持直接输入维度名称和维度值，然后单击维度值下方的“生成”，自定义添加监控条件。单击，可以通过AND、OR两种关键词为同一指标设置多个监控条件。 分组条件：指标数据按指定字段分组聚合，对聚合的结果进行运算。包括：不分组、avg by、max by、min by、sum by。例如，将分组条件设置为：avg by clusterName，表示将指标按集群名称分组，然后将分组后的指标按平均值运算并展示在当前图表中。 图例格式化：用固定名称或变量格式化图例名称。例如：{{hostname}} 将使用维度hostname的值替换为图例值。 格式化语法：{{维度名}}。 如果图表中图例显示为{{维度名}}，表示该指标没有对应的维度。 使用数字图，表格，数字折线图时不支持配置“图例格式化”。 指标数据配置完成后，可单击“新增指标”，多次添加指标数据，最多可添加100条指标数据。
     按普罗语句添加	通过输入指标相关的普罗格式命令行添加指标数据。 普罗语句：普罗语句输入的详细说明请参见普罗语句说明。 图例格式化：用固定名称或变量格式化图例名称。例如，{{hostname}} 将使用维度hostname的值替换为图例值。 格式化语法：{{维度名}}。 如果图表中图例显示为{{维度名}}，表示该指标没有对应的维度。 数字图，表格，数字折线图不支持图例格式化。 指标数据配置完成后，可单击“新增PromQL查询”，多次添加指标数据，最多可添加100条指标数据。
     图表配置	在页面右侧单击图表类型后的向下箭头，从下拉列表中选择合适的图表类型，并设置图表的配置参数，例如X轴名称、Y轴名称及显示数值等，配置参数的说明具体请参见指标数据类图表。 如果您是创建的是新版仪表盘，图表的配置参数说明请参见指标数据类图表。
     统计方式	指标数据按照所设置的统计方式进行聚合，包括：平均值、最小值、最大值、总计、样本个数。
     统计时段	指标数据按照所设置的时间范围进行聚合。设置时间范围的方式包括：近30分钟、近1小时、近6小时、近1天、近1周、自定义时间段。 如果您使用的是新版仪表盘，设置时间的方式包括：相对时间、整点时间、自定义。 相对时间：表示查询距离当前时间1分钟、5分钟、15分钟等时间区间的数据。例如当前时间为19:20:31，设置相对时间1小时，表示查询18:20:31~19:20:31的数据。 整点时间：表示查询最近整点1分钟、15分钟等时间区间的数据。例如当前时间为19:20:31，设置整点时间1小时，表示查询18:00:00~19:00:00的数据。 自定义：表示查询指定时间范围的数据。
     刷新频率	指标数据按照所设置的频率进行刷新。包括：手动刷新、30秒、1分钟、5分钟。

   • 添加日志图表。参考表4设置相关参数，设置完成后单击“保存”。
     图2 添加日志图表


     表4 添加日志图表

     参数名称	说明
     图表标题	图表的标题，用于区分不同的日志图表。 最多可输入255个字符，不能包含特殊字符"$#%&'+;<=>?\
     数据来源	单击“日志源”选择日志数据作为数据来源。
     日志组	请从下拉列表中选择合适的日志组。 如果下拉列表中的日志组名称都不可用，可单击“添加日志组”创建，具体请参见表6。
     日志流	请从下拉列表中选择合适的日志流。 如果下拉列表中的日志流名称都不可用，可单击“添加日志流”创建，具体请参见表6。
     图表配置	在结构化字段列表中选择需要的字段，在字段名称后单击 。 使用日志图表中默认设置的SQL语句，或根据需要在SQL语句查询区域输入相关的查询语句。SQL语句的详细说明请参见SQL语法参考。 选择日志数据的统计时段，包括：近1分钟、近5分钟、近15分钟、近1小时、近6小时、近1天、近1周、自定义时间段。 单击“执行查询”，查询相关日志。 默认以日志图表中设置的图表类型可视化展示日志数据，可以根据需要操作切换图表类型。 单击则以表格形式展示当前日志数据。 单击则以柱状图形式展示当前日志数据。 单击则以折线图形式展示当前日志数据。 单击则以饼图形式展示当前日志数据。 单击则以数字图形式展示当前日志数据。 单击则以数字折线图形式展示当前日志数据。 单击则以国级、省级等地图形式展示当前日志数据。 单击：以漏斗图形式展示当前日志数据。 在图表下方可设置图表的显示参数信息，详细说明请参见日志数据类图表。

4. 单击“保存”，则为仪表盘添加可视化图表成功。

更多仪表盘操作

仪表盘创建完成后，您还可以执行表5中的操作。

时间范围和统计周期的关系说明

AOM约束单个指标单次查询最大返回1440个数据点，因此统计周期与时间范围的关系如下所示：

最大可查询时间范围=统计周期×1440

当您选中的查询时间范围小于等于最大可查询时间范围时，所有满足以上条件的统计周期可以被选择。例如，查询1小时的指标时，可选的统计周期为1分钟和5分钟。

以“仪表盘”页面为例，时间范围与统计周期的关系如下表所示。
