场景模板配置（高级模式）

前提条件

iMasterCloud CloudOptix系统运行正常。

操作步骤

1. 在iMasterCloud CloudOptix主菜单中选择“维护中心 > PON > 配置部署”。
2. 在左侧导航树中选择“零配置开局 > 场景模板管理”。
3. 在“列表模式”页签，单击“创建”，或在“卡片模式”页签， 单击，新建一个场景模板。


   场景模板数量最大限制为1000条。

   在专业模式场景模板下，教育院校行业提供部署场景为“教室”、“宿舍”的预置模板，工业制造行业提供部署场景为“煤矿”的预置模板。

4. 选择“高级模式”，单击“下一步”，参考表1选择行业。

   表1 别名匹配预置关键字说明

   行业	预置关键字
   教育院校	宿舍
   	教室
   	实验室
   	图书馆
   视频监控	-
   综合园区	办公室
   	会议室
   	视频
   工业制造	机器
   	办公室
   	会议室
   	视频
   其他	-

5. 单击“模板配置”，配置场景模板信息。
   1. 在“基础信息”中配置部署场景、模板名称、描述。
   2. 在“业务控制”中选择场景模板业务控制规则。
      • 使能“匹配ONU/ORE类型”，选择ONT/ORE类型。


        选择“自定义”，可手动输入设备类型，仅支持输入P/T/S/W系列的设备类型。输入的设备类型需与实际设备类型保持一致。

        以下场景不支持自定义ONU类型：

        • 工业制造行业
        • “部署场景”为“路由模式”或“Wi-Fi承载(QinQ透传模式)”
      • 选择“扩展匹配模式”。


        • “Wi-Fi承载(QinQ透传模式)”模板适用于多VLAN场景。
        • “部署场景”为“Wi-Fi承载(VLAN透传模式)”，且“业务VLAN规划”中以太口勾选“启用透传”后，适用于多VLAN场景。
        • 教育院校或综合园区场景下，“部署场景”配置为“路由模式”，显示“WAN规划”和“ONT DHCP规划”，可规划WAN配置和ONT DHCP配置。
        • 教育院校或综合园区场景下，“部署场景”配置为“自定义”时，支持快速开局模式。

          快速开局模式下，不支持QoS配置。

        • 若仅启用类型匹配，场景模板下发时，将匹配类型为配置的ONT/ORE类型的设备进行业务发放。
        • 打开“启用类型匹配”开关，类型为E852E和E853E支持“多协议纳管”，打开多协议纳管开关后，需配置南向IP地址。
        • 若扩展匹配模式选择“别名”，场景模板下发时，将匹配别名为别名关键字的ONT/ORE进行业务发放。
        • 若扩展匹配模式选择“ONU/ORE序列号”，场景模板下发时，将匹配对应序列号的ONT/ORE进行业务发放。
        • 若扩展匹配模式选择“ONU/ORE序列号”，输入SN之后，单击“校验”，可以校验SN号的正确性。若SN格式错误或SN重复，可在弹出的对话框中修改SN、去重或删除SN。
        • 若“QoS控制”选择“按业务规划”，显示“DBA配置规划”，可创建、刷新“DBA模板”的数据。
        • 若ONU通过ETH端口为用户提供语音业务，则需要绑定LLDP模板。

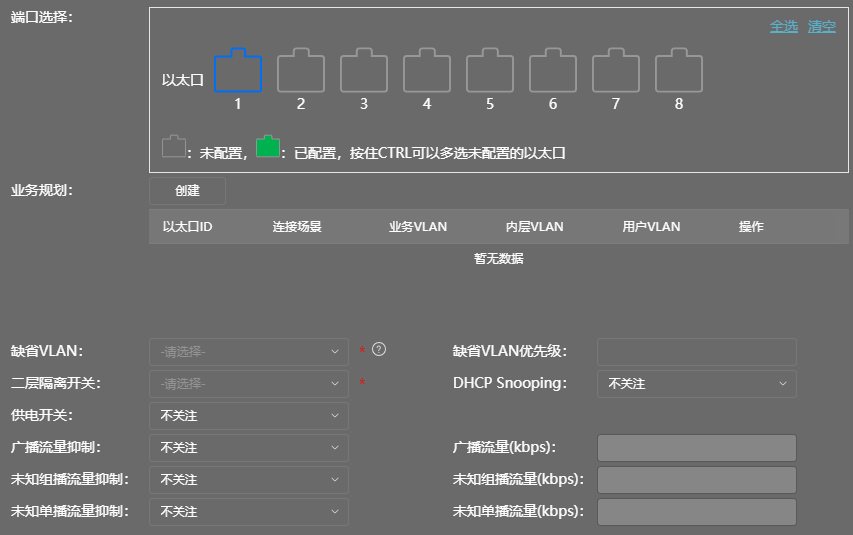

6. 规划业务VLAN。



   1. 选择需要规划业务的ETH口。支持全选和多选，进行批量规划。
   2. 单击“创建”，为选择的ETH口设置连接场景和VLAN参数，创建一条业务规划。


      • 教育院校连接场景支持“上网”、“IP电话”、“打印机”、“数据业务”、“组播”、“点播”“视频监控”、“管理”8种业务。
      • 综合园区连接场景支持“数据业务”、“IP电话”、“打印机”、“上网”、“组播”、“点播”“视频监控”、“管理”8种业务。
      • 工业制造连接场景支持“数据业务”、“IP电话”、“打印机”、“上网”“PLC”、“传感器”、“视频监控”、“管理”8种业务。
      • 视频监控连接场景支持“数据业务”、“视频监控”。
      • 其他模式支持：“上网”、“IP电话”、“打印机”、“数据业务”、“组播”、“点播”、“视频监控”、“管理”8种业务。
      • 打开“自动识别ETH”开关后，支持“IP电话”、“打印机”、“视频监控”业务。
      • 开启QoS控制按业务规划时，最多配置7种业务，用户VLAN总数去重后不超过32个。
      • 快速开局模式下，所有以太口总共最多可配置64条业务。
      • 支持 LAN口和ONU的广播，未知组播，未知单播流量抑制功能开关默认不关注，不关注默认流量抑制为64Kbps，V100R023C10及之后版本的OLT设备支持。
      • “路由模式”场景模板中端口配置增加三层路由开关，当选择L3启用后，业务规划中可关联WAN。
   3. 可选：在“高级配置”区域，单击下拉框选择要绑定的流量模板或单击，创建新的流量模板进行绑定。参考流量模板配置流量模板。
   4. 单击“确定”。业务规划添加成功并显示在列表中。
   5. 配置“缺省VLAN”、“二层隔离开关”和“供电开关”。


      若设备以太口不支持PoE功能，则不支持配置“供电开关”。

      如需配置多个端口，供电配置以最低能力为准。如某端口不支持PoE供电，则所有端口不支持配置“供电开关”。

   6. 若需要规划其他ETH口的业务，请重复6.a-6.e。
   7. 在业务规划列表可执行以下操作来管理业务规划。
      • 单击，可修改业务规划数据。
      • 单击，可删除业务规划数据。

7. 可选：规划Wi-Fi。



   1. 在规划管理中单击，配置业务VLAN和用户VLAN。
   2. 可选：在“高级配置”中，单击下拉框选择要绑定的流量模板或单击，创建新的流量模板进行绑定。参考流量模板配置流量模板。
   3. 单击“确定”。配置的数据在规划管理列表显示。
   4. 单击“创建”，配置SSID、认证方式、VLAN。
   5. 单击“确定”。配置的数据在Wi-Fi配置列表显示。


      • 胖AP模式单频最多支持配置4条SSID，双频最多支持配置8条SSID，三频最多支持配置12条SSID，多个SSID最多支持4个VLAN。
      • 瘦AP模式下，选择的AP分组中单频最多支持配置8条SSID，双频最多支持配置16条SSID，三频最多支持配置24条SSID。
      • Wi-Fi配置中，“信道”默认值为自动，“功率”默认值为100%。
      • 当AP管理通道配置的VLAN已经在OLT上存在时，需要提前在OLT上创建该VLAN的VLANIF接口。
      • AP分组规划选择了“802.1X认证”的配置模板，专业场景模板中的“Wi-Fi规划”、“ONT 802.1X认证规划”，会同步“802.1X认证通道”数据。
   6. 在Wi-Fi配置列表可执行以下操作来管理SSID数据。
      • 单击，可修改SSID数据。
      • 单击，可删除SSID数据。

8. 可选：规划串口。



   1. 在规划管理中单击，配置业务VLAN、内层VLAN、用户VLAN。
   2. 可选：在“高级配置”中，单击下拉框选择要绑定的流量模板或单击，创建新的流量模板进行绑定。参考流量模板配置流量模板。
   3. 单击“确定”。配置的数据在规划管理列表显示。
   4. 在串口配置列表可执行以下操作来管理串口参数。

      单击，可修改串口参数。

   5. 单击“创建”，配置连接参数。
   6. 单击“确定”。配置的数据在连接配置列表显示。
   7. 在连接配置列表可执行以下操作来管理连接参数。
      • 单击，可修改连接参数。
      • 单击，可删除连接参数。

9. 可选：规划802.1X认证。



   1. 单击，选择已配置的802.1X模板。


      配置的802.1X模板内的以太口数量不能大于当前ONU/ORE类型的以太口数量。

   2. 在规划管理中，单击，配置VLAN。
   3. 单击“确定”。

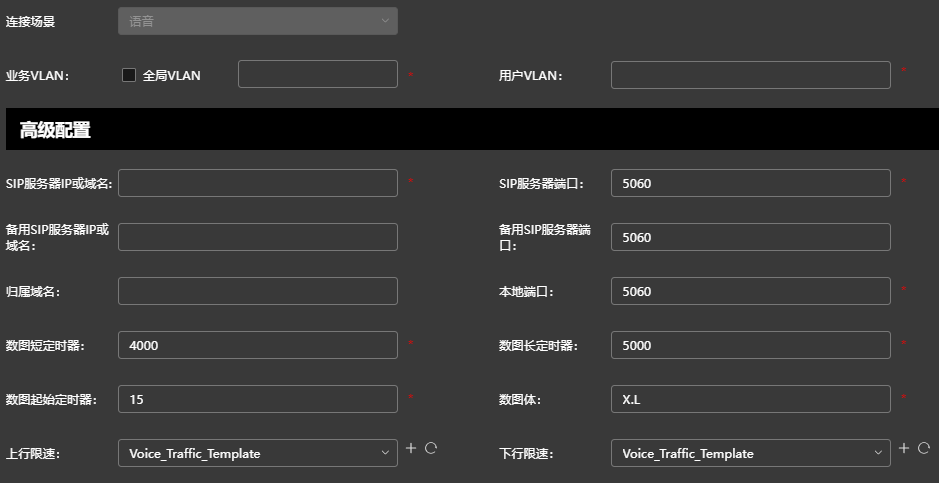

10. 可选：规划语音。



    1. 在规划管理中单击，配置业务VLAN和用户VLAN。
    2. 在“高级配置”中，配置SIP服务器IP或域名、SIP服务器端口、本地端口、数图短定时器、数图长定时器、数图起始定时器、数图体。



    3. 单击“确定”。

11. 可选：规划管理业务。



    1. 单击“操作”列的，配置业务VLAN、用户VLAN和上下行流量模板。
    2. 单击“确定”。


       打开“自动识别ETH”开关后，可配置MQTT管理端地址。

12. 可选：规划其他配置。
    1. 使能“环路检测开关”。
    2. 设置环路检测、流量抑制和GEM加密模式等相关参数。

13. 单击“确定”，场景模板页面显示添加的模板，表示添加成功。
14. 在场景模板页面，可执行表2的操作来管理场景模板。

    表2 场景模板操作说明

    操作场景	操作指引
    查看场景模板	单击“列表模式”或“卡片模式”，可以查看场景模板详情。
    修改场景模板	单击，可修改场景模板。 说明： 零配置策略激活后，已被引用的场景模板，仅支持修改“描述”。 修改场景模板时，已配置的“802.1X认证规划”无法修改。 修改场景模板时，部署场景下拉列表在修改时不可见 。
    删除场景模板	单击，可删除场景模板。 说明： 已被引用的场景模板不能进行删除操作。
    复制场景模板	单击，可复制该场景模板，方便用户通过在此基础上进行修改来创建场景模板。如果原模板选择了部署场景，复制后的模板部署场景恢复为“自定义”，配置内容与原模板一致 。
    下发场景模板	单击，可下发场景模板。 须知： 该操作会使用选择的模板覆盖ONU原有配置并造成业务中断，请谨慎使用。 使用选择的模板批量覆盖ONU原有配置时，若选中的ONU数量大于等于100个，且这些ONU所在OLT最近1小时未进行备份，会强制要求用户备份OLT。
    显示分组	开启开关，列表左侧显示分组信息，可根据分组过滤场景模板。
    更换分组	在“列表模式”页签，勾选目标场景模板，单击“更换分组”。
    查看绑定设备信息	单击“设备绑定数量”列的数字，可查看场景模板绑定的设备信息。

15. 下发ONT/ORE场景模板。


    下发ONT/ORE场景模板前，需确保ONT/ORE设备已添加至iMasterCloud CloudOptix。

    1. 选择ONT/ORE场景模板，单击。
    2. 在弹出的对话框中选择下发模板的ONT/ORE设备，单击“下一步”。


       • 下发场景模板时，界面只展示符合条件的ONT/ORE设备类型。
       • ONT切换胖AP模式和瘦AP模式时，请先将ONT恢复出厂设置，再下发业务配置。
       • 场景模板中的数据业务已配置限速流量模板，下发场景模板时，会下发已配置的流量模板。
       • 场景模板已配置语音业务，下发场景模板时，会下发预置的语音流量模板。
    3. 选择上行口。
    4. 单击“确定”。
       • 在左侧导航树中选择“任务中心 > OLT/ORH基础配置”。可查看场景模板下发至OLT/ORH设备的进度和结果。
       • 在左侧导航树中选择“任务中心 > ONU业务配置”。可查看场景模板下发至ONU设备的进度和结果。
       • 在左侧导航树中选择“任务中心 > ORE业务配置”。可查看场景模板下发至ORE设备的进度和结果。


       模板下发时，若OLT/ORH基础配置任务下发失败，则系统不会下发ONU/ORE业务配置任务。
