自建K8s应用日志接入LTS

自建K8s（kubernetes）是开源的一个容器编排引擎，它支持自动化部署、大规模可伸缩、应用容器化管理。将自建K8s集群内服务或集群节点特定路径文件的应用日志上报至LTS后，用户可以对Kubernetes集群内服务日志进行存储和分析。

您可以按照如下步骤完成接入配置。

  1. 步骤1：选择日志流
  2. 步骤2：检查依赖项
  3. 步骤3：安装日志采集组件
  4. 步骤4：选择主机组（可选）
  5. 步骤5：采集配置
  6. 步骤6：索引配置
  7. 步骤7：完成接入配置

若需要采集多个场景的日志，您可以选择批量设置多个接入配置的方式，同时设置多个接入配置。

前提条件

  • 请确保已在Kubernetes集群中执行安装Helm v3的命令。
  • 请确保Kubernetes集群已配置kubectl。
  • 开启“ICAgent诊断开关”用于查看ICAgent异常监控、ICAgent整体状态和ICAgent采集监控，请参考设置ICAgent日志采集开关。

步骤1：选择日志流

  1. 登录云日志服务控制台。
  2. 在左侧导航栏中，选择“接入 > 接入中心”，单击“自建k8s - 应用日志”进行自建K8s接入配置。

    或在左侧导航栏中，选择“接入 > 接入管理 > 接入日志”，单击“自建k8s - 应用日志”进行自建K8s接入配置。

    或在左侧导航栏中，选择“日志管理”，单击目标日志流的名称进入日志详情页面。单击右上角，在弹出页面中，选择“日志接入”页签，单击“接入日志”，在弹出页面中，单击“自建k8s - 应用日志”进行自建K8s接入配置。

  3. 采集方式：采集到集中日志流和采集到自定义日志流，您可以根据实际情况选择采集方式，推荐您使用采集到集中日志流。
    表1 采集方式

    采集方式

    说明

    采集到集中日志流
    • 优点：相同类型的日志在一个日志流中，方便集中搜索。
    • 缺点：

      不同的工作负载的日志结构不一样，采集到一个日志流后无法配置结构化解析，无法使用SQL可视化分析。

      单个日志流的写入速率上限是100MB/S，集中采集对于大流量场景有性能瓶颈。

    采集到自定义日志流
    • 优点：

      不同的工作负载的日志结构不一样，采集到不同日志流后可以配置结构化解析，使用SQL可视化分析。

      多个日志流的写入速率累加起来可以线性扩增，自定义采集对于大流量场景没有性能瓶颈。

    • 缺点：日志流数量较多，管理起来相对繁琐。
    • 若选择“采集到集中日志流”，请执行如下操作步骤：

      集中采集日志到一个固定的日志流。kubernetes集群默认的采集日志流分别为标准输出/错误stdout-{ClusterID}、节点文件hostfile-{ClusterID}、容器文件containerfile-{ClusterID}、K8S事件: event-{ClusterID}。日志流名称会根据ClusterID自动命名，例如：集群ID为Cluster01，则标准输出/错误日志流为stdout-Cluster01。

      在一个kubernetes集群下可以创建的采集日志流为标准输出/错误stdout-{ClusterID}、节点文件hostfile-{ClusterID}、容器文件containerfile-{ClusterID}）和K8s事件event-{ClusterID}，如果某个日志组下，已创建某种采集日志流，则不会在其他日志组或当前日志组下再创建该日志流。

      1. 选择采集方式“采集到集中日志流”。
      2. 输入“集群名称”和“集群ID”。
      3. 选择“所属日志组”。

        当无该日志组时，系统会提示：暂无该日志组，后续操作中，系统将会为您自动创建，创建完成后日志会集中采集到该日志组中。

      4. 单击“下一步：检查依赖项”。
    • 若选择“采集到自定义日志流”，请执行如下操作步骤：
      1. 选择采集方式“采集到自定义日志流”。
      2. 输入“集群名称”和“集群ID”。
      3. 单击“所属日志组”后的目标框，在下拉列表中选择具体的日志组，若没有所需的日志组，单击“所属日志组”目标框后的“新建”，在弹出的创建日志组页面创建新的日志组。
      4. 单击“所属日志流”后的目标框，在下拉列表中选择具体的日志流，若没有所需的日志流，单击“所属日志流”目标框后的“新建”，在弹出的创建日志流页面创建新的日志流。

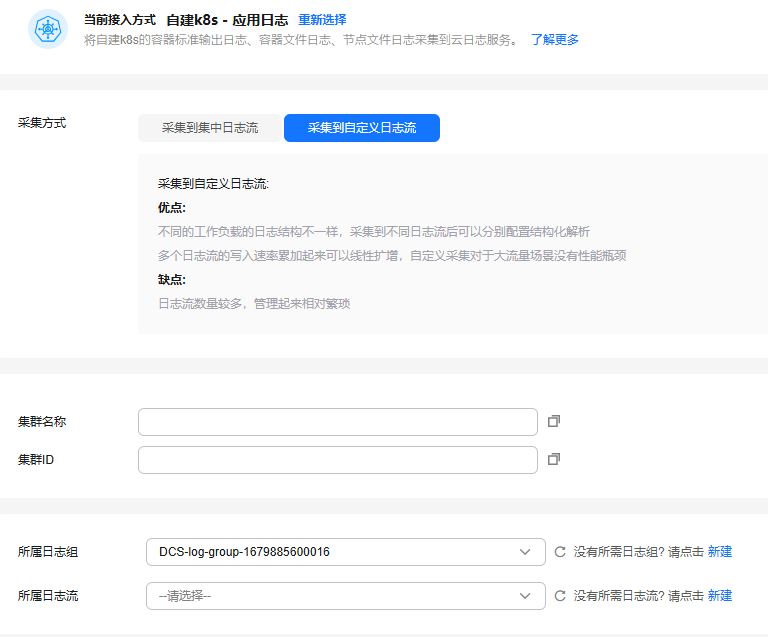

        图1 采集到自定义日志流
  4. 单击“下一步：检查依赖项”。

步骤2：检查依赖项

  1. 系统自动检查以下三项是否符合要求：
    • 存在自定义标识为k8s-log-集群ID的主机组。
    • 存在名为k8s-log-集群ID的日志组。支持修改日志组的日志存储时间和备注。当选择日志流为采集到集中日志流时，会进行该项内容检查。
    • 存在系统推荐的集中采集的日志流。支持修改日志流的日志存储时间和备注。当选择日志流为采集到集中日志流时，会进行该项内容检查。
    如果以上三项中，有任意一项不符合要求，需单击“自动修复”按钮进行修复，否则将无法进行下一步操作。
    • 自动修复：一键帮您完成以上三项配置。
    • 重新检查：重新检查依赖项。
    • 当选择日志流为采集到自定义日志流时，“存在名为k8s-log-集群ID的日志组”的检查项为可选项。您可以通过开启或关闭开关进行控制，确定是否进行该项检查。
  2. 单击“下一步：安装日志采集组件”。

步骤3：安装日志采集组件

在Kubernetes集群中，选择任意一台主机执行如下操作步骤：

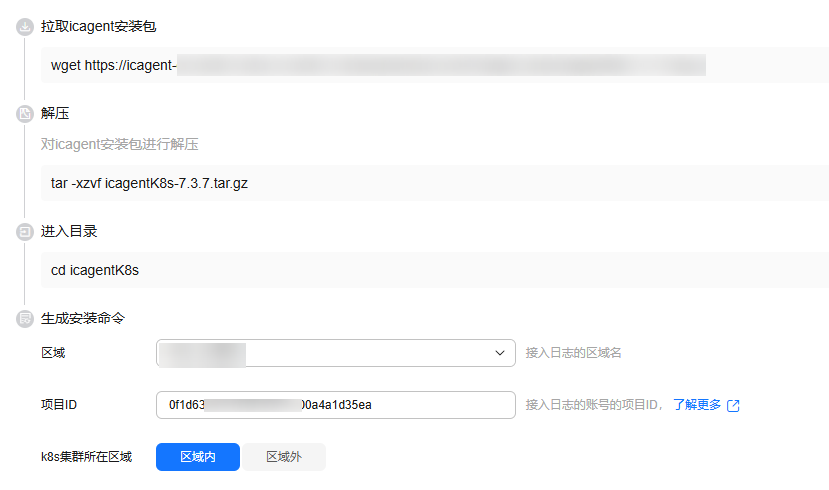

  1. 获取ICAgent安装包。
    1. 获取ICAgent安装包（以界面上显示的为准）。
      wget https://icagent-{regionId}.{obsDomainName}/ICAgent_linux/icagentK8s-5.5.1.2.tar.gz
    2. 解压ICAgent安装包。
      tar -xzvf icagentK8s-5.5.1.2.tar.gz
    3. 进入目录。
      cd icagentK8s
    4. 生成安装命令：

      选择接入日志的区域名。

      选择接入日志的账号的项目ID。

      k8s集群所在区域，选择“区域内”。

  2. 安装ICAgent。
    1. 复制ICAgent安装命令，执行的命令需要填写AK/SK，有两种方式可选择：复制命令时手动替换AK/SK或者直接执行命令时再根据提示替换AK/SK。

      为了避免泄漏您的AK/SK，请勾选此处，执行关闭历史记录命令。

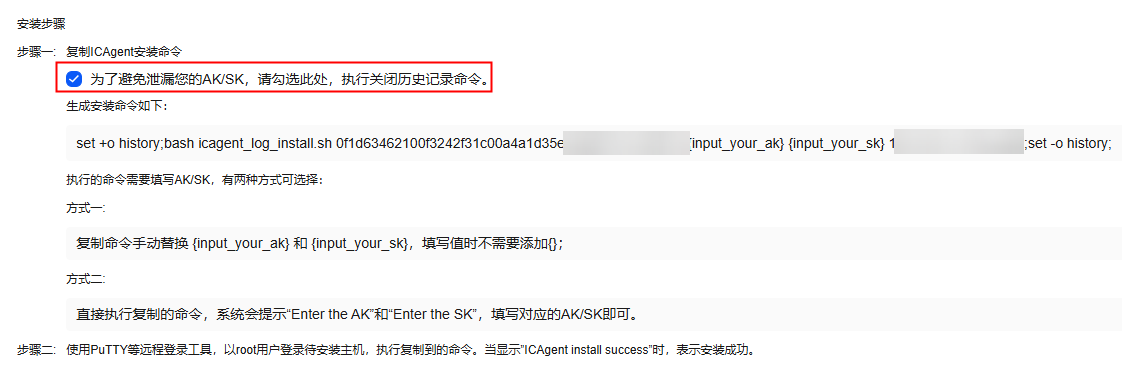

      图2 安装ICAgent
    2. 使用PuTTY等远程登录工具，以root用户登录待安装主机，执行复制到的命令。

      当显示”ICAgent install success”时，表示安装成功，安装成功后，在主机列表下方查看ICAgent状态。

  3. 单击“确认安装完毕”。

步骤4：选择主机组（可选）

  1. 在主机组列表中，默认选择集群所在的主机组，您可以根据需要选择其他已创建的主机组。
  2. 单击“下一步：采集配置”。

步骤5：采集配置

在使用自建K8s接入完成日志接入时，采集配置的具体配置如下：

  1. 采集配置名称：自定义采集配置名称，长度范围为1到64个字符，只支持输入英文、数字、中文、中划线、下划线以及小数点，且不能以小数点、下划线开头或以小数点结尾。
  2. 数据源配置：选择数据源类型，进行对应的数据源配置。
    表2 采集配置参数表

    类型

    参数配置

    容器标准输出

    采集集群内指定容器日志，仅支持Stderr和Stdout的日志。

    采集容器标准输出（stdout）和采集容器标准错误（stderr）。两者必须得有一个是开启状态。

    • 开启后采集容器标准错误（stderr），可以选择采集目前路径：将标准输出和标准错误采集到不同的文件（stdout.log和stderr.log）、将标准输出和标准错误采集到同一个文件（stdout.log）。
    • 被匹配上的容器的标准输出会采集到指定的日志流，原先采集到的AOM的标准输出会停止采集。
    • 允许文件多次采集。（暂不支持Windows场景）

      开启“允许文件多次采集”后，同一主机下的同一日志文件支持被采集到多个日志流。该功能依赖ICAgent版本，详见查看ICAgent版本说明。

      关闭“允许文件多次采集”后，采集路径不能重复配置，即同一主机下的同一日志文件，即使跨日志流，也只能配置一次。

    容器文件路径

    采集集群内指定容器内的文件路径日志。

    • 路径配置：添加您需要收集的日志路径，LTS将按照配置的路径进行日志采集。
      说明：

      当CCE集群的工作负载中，已配置容器的挂载路径时，此时路径配置里添加的路径将无效。须将CCE集群页面中的挂载路径删除后，该配置才有效。

    • 添加自定义绕接规则，ICAgent目前是通过文件名规则来判断是否为绕接文件，如果您的绕接规则不符合内置类型时，可以通过单击“添加自定义绕接规则”来进行匹配，避免重复采集和绕接时的日志丢失。

      内置类型为{basename}{连接符}{绕接标识}.后缀，{basename}.{后缀}{连接符}{绕接标识}。其中连接符为-._绕接标识为非字母符号，后缀为字母。

      自定义绕接规则为{basename}+绕接文件的特征正则表达式组成匹配规则。例如您的日志文件名称为/opt/test.out.log，绕接后的文件名为test.2024-01-01.0.out.log，test.2024-01-01.1.out.log，因此在路径配置时，采集路径为/opt/*.log，绕接规则为{basename}\.[-0-9\.].out.log

    • 允许文件多次采集。（暂不支持Windows场景）

      开启“允许文件多次采集”后，同一主机下的同一日志文件支持被采集到多个日志流。该功能依赖ICAgent版本，详见查看ICAgent版本说明。

      关闭“允许文件多次采集”后，采集路径不能重复配置，即同一主机下的同一日志文件，即使跨日志流，也只能配置一次。

    • 设置采集黑名单：LTS支持对日志进行过滤采集，即通过设置黑名单，在采集时过滤指定的目录或文件。指定按目录过滤，可过滤掉该目录下的所有文件。

    节点文件路径

    采集集群内指定节点路径的文件。

    • 路径配置：添加您需要收集的日志路径，LTS将按照配置的路径进行日志采集。
    • 添加自定义绕接规则，ICAgent目前是通过文件名规则来判断是否为绕接文件，如果您的绕接规则不符合内置类型时，可以通过单击“添加自定义绕接规则”来进行匹配，避免重复采集和绕接时的日志丢失。

      内置类型为{basename}{连接符}{绕接标识}.后缀，{basename}.{后缀}{连接符}{绕接标识}。其中连接符为-._绕接标识为非字母符号，后缀为字母。

      自定义绕接规则为{basename}+绕接文件的特征正则表达式组成匹配规则。例如您的日志文件名称为/opt/test.out.log，绕接后的文件名为test.2024-01-01.0.out.log，test.2024-01-01.1.out.log，因此在路径配置时，采集路径为/opt/*.log，绕接规则为{basename}\.[-0-9\.].out.log

    • 允许文件多次采集。（暂不支持Windows场景）

      开启“允许文件多次采集”后，同一主机下的同一日志文件支持被采集到多个日志流。该功能依赖ICAgent版本，详见查看ICAgent版本说明。

      关闭“允许文件多次采集”后，采集路径不能重复配置，即同一主机下的同一日志文件，即使跨日志流，也只能配置一次。

    • 设置采集黑名单：LTS支持对日志进行过滤采集，即通过设置黑名单，在采集时过滤指定的目录或文件。指定按目录过滤，可过滤掉该目录下的所有文件。

    K8S事件

    采集K8S集群内的事件日志。无需设置参数。仅支持icagent 5.12.150 及以上版本。

    说明：

    K8S事件不能重复配置，即一个K8S集群的K8S事件，只能配置接入到一个日志流。
  3. 当数据源类型选择容器标准输出和容器文件路径时，设置K8s匹配规则，非必选项。

    填写正则匹配规则后，单击校验按钮，支持校验确保正则表达式的正确性。

    表3 K8s匹配规则

    参数名称

    参数说明

    K8s Namespace正则匹配
    通过Namespace名称指定采集的容器，支持正则匹配。
    说明：

    采集名称符合正则规则的Namespace的日志，为空时采集所有Namespace的日志。

    K8s Pod正则匹配

    通过Pod名称指定待采集的容器，支持正则匹配。

    说明：

    采集名称符合正则规则的Pod的日志，为空时采集所有Pod的日志。

    K8s容器名称正则匹配
    通过容器名称指定待采集的容器（Kubernetes容器名称是定义在spec.containers中），支持正则匹配。
    说明：

    采集名称符合正则规则的容器的日志，为空时采集所有容器的日志。

    K8s Label白名单

    通过K8s Label白名单指定待采集的容器。如果您要设置K8s Label白名单，那么LabelKey必填，LabelValue可选填。

    新增多条白名单时，支持选择And或or的关系，即全部满足或满足任意白名单就可以被匹配。

    说明：

    若LabelValue为空，则K8S Label中包含LabelKey的容器都匹配；若LabelValue不为空，则K8S Label中包含LabelKey=LabelValue的容器才匹配；LabelKey需要全匹配，LabelValue支持正则匹配。

    K8s Label黑名单

    通过K8s Label黑名单排除不采集的容器。如果您要设置K8s Label黑名单，那么LabelKey必填，LabelValue可选填。

    新增多条黑名单时，支持选择And或or的关系，即全部满足或满足任意黑名单就可以被排除。

    说明：

    若LabelValue为空，则K8S Label中包含LabelKey的容器都被排除；若LabelValue不为空，则K8S Label中包含LabelKey=LabelValue的容器才会被排除；LabelKey需要全匹配，LabelValue支持正则匹配。

    K8s Label日志标签

    设置K8s Label日志标签后，日志服务将在日志中新增K8s Label相关字段。

    说明：

    设置K8s Label日志标签后，lts将在日志中新增相关字段。例如设置LabelKey为app，设置LabelValue为app_alias，当容器中包含app=lts时，将在日志中添加内容{app_alias：lts}。

    容器Label白名单

    通过容器Label白名单指定待采集的容器。如果您要设置容器Label白名单，那么LabelKey必填，LabelValue可选填。

    新增多条白名单时，支持选择And或or的关系，即全部满足或满足任意白名单就可以被匹配。

    说明：

    若LabelValue为空，则容器 Label中包含LabelKey的容器都匹配；若LabelValue不为空，则容器 Label中包含LabelKey=LabelValue的容器才匹配；LabelKey需要全匹配，LabelValue支持正则匹配。

    容器Label黑名单

    通过容器Label黑名单排除不采集的容器。如果您要设置容器Label黑名单，那么LabelKey必填，LabelValue可选填。

    新增多条黑名单时，支持选择And或or的关系，即全部满足或满足任意黑名单就可以被排除。

    说明：

    若LabelValue为空，则容器 Label中包含LabelKey的容器都被排除；若LabelValue不为空，则容器 Label中包含LabelKey=LabelValue的容器才会被排除；LabelKey需要全匹配，LabelValue支持正则匹配。

    容器Label日志标签

    设置容器Label日志标签后，日志服务将在日志中新增容器Label相关字段。

    说明：

    设置容器 Label日志标签后，lts将在日志中新增相关字段。例如设置LabelKey为app，设置LabelValue为app_alias，当容器中包含app=lts时，将在日志中添加的内容{app_alias：lts}。

    环境变量白名单

    用于指定待采集的容器。如果您要设置环境变量白名单，那么Label Key必填，Label Value可选填。

    新增多条白名单时，支持选择And或or的关系，即全部满足或满足任意白名单就可以被匹配。

    说明：

    如果环境变量Value为空，则容器环境变量中包含环境变量Key的容器都匹配；如果环境变量Value不为空，则容器环境变量中包含环境变量Key=环境变量Value的容器才被匹配；LabelKey需要全匹配，LabelValue支持正则匹配。

    环境变量黑名单

    用于排除不采集的容器。如果您要设置环境变量黑名单，那么Label Key必填，Label Value可选填。

    新增多条黑名单时，支持选择And或or的关系，即全部满足或满足任意黑名单就可以被排除。

    说明：

    如果环境变量Value为空，则容器环境变量中包含环境变量Key的容器都将被排除；如果环境变量Value不为空，则容器环境变量中包含环境变量Key=环境变量Value的容器才会被排除；LabelKey需要全匹配，LabelValue支持正则匹配。

    环境变量日志标签
    设置环境变量日志标签后，日志服务将在日志中新增环境变量相关字段。
    说明：

    设置环境变量日志标签后，lts将在日志中新增相关字段，例如设置环境变量Key为app，设置环境变量Value为app_alias，当容器中包含环境变量app=lts时，将在日志中添加的内容为{app_alias：lts}。
  4. 开启结构化解析配置，详细操作请参考ICAgent结构化解析规则说明。

    支持组合解析，一个日志流的每个采集配置可以配置不同的结构化解析规则。

    若已经配置了云端结构化解析，请先删除云端结构化解析后再配置ICAgent结构化解析。

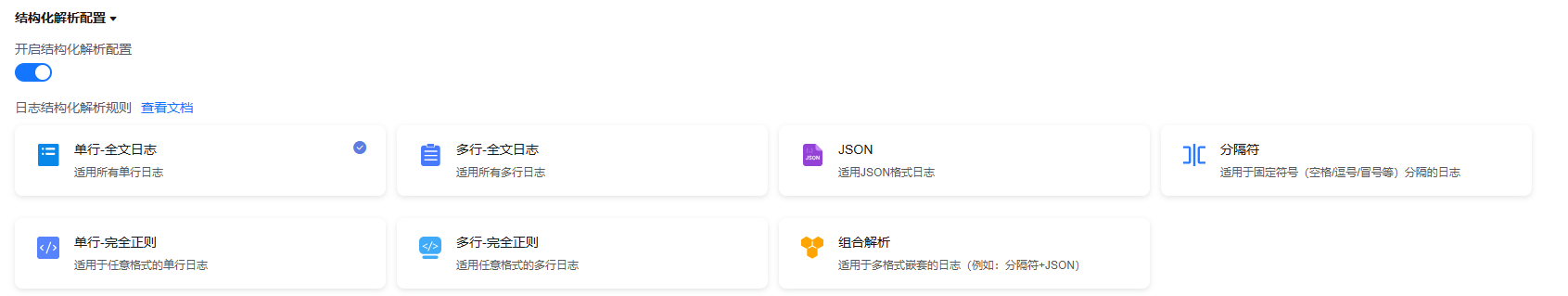

    图3 ICAgent结构化解析配置
  5. 其他配置。
    表4 其他配置

    名称

    说明

    最大目录深度

    最大目录深度为20层。

    采集路径支持使用**配置多层路径模糊匹配，该配置项限制最大目录深度。例如您的日志路径为/var/logs/department/app/a.log，采集路径配置为：/var/logs/**/a.log，当配置为1时日志不会被采集，配置>=2时日志会被采集。

    日志拆分

    云日志服务支持对日志进行拆分。

    当日志大小超过500KB时，开启日志拆分按钮，则单行日志会被拆分为多行采集。支持设置日志拆分大小，最大为1024KB。例如：日志大小为600KB，被拆分为2行日志采集，第一行500KB，第二行100KB。

    当日志大小超过500KB时，未开启日志拆分按钮，则单条日志大小限制不超过500KB，超过限制部分会被截断丢弃。

    采集二进制文件

    云日志服务支持采集二进制文件。

    您可以通过命令（file -i 文件名）查看文件类型，如果包含charset=binary，那么该日志文件就是二进制文件。

    当日志的文件类型为二进制时，开启采集二进制文件按钮，则对接入的二进制文件日志进行采集，但仅支持UTF8编码的字符串，非UFT8编码的字符在LTS控制台页面会显示乱码。

    当日志的文件类型为二进制时，未开启采集二进制文件按钮，则对接入的二进制文件日志停止采集，开启后即可进行采集。

    日志文件编码

    日志文件编码支持UTF-8、GBK（暂不支持Windows场景）。

    UTF-8编码是一种变长编码方式，用于表示Unicode字符集。GBK全称《汉字内码扩展规范》，中文计算机编码的一种，是ASCII码和GB2312编码的扩展。

    采集策略

    采集策略支持增量或全量。

    • 增量采集：ICAgent采集新文件时，从文件的末尾开始读。
    • 全量采集：ICAgent采集新文件时，从文件的开头开始读。

    自定义元数据
    • 关闭“自定义元数据”，使用ICAgent系统默认配置的字段上报到LTS，不需要用户配置且ICAgent系统不支持配置。
    • 开启“自定义元数据”，根据用户选择的内置字段和自定义键值增加字段上报到LTS。

      系统内置字段：勾选需要设置的内置字段。

      自定义键值对：单击“添加”，输入键值key和键值Value。
  6. 参考表5配置日志格式、日志时间。
    表5 日志采集信息

    名称

    说明

    日志格式
    • 单行日志：采集的日志文件中，如果您希望每一行日志在LTS界面中都显示为一条单独的日志数据，则选择单行日志。
    • 多行日志：采集的日志中包含像java异常的日志，如果您希望多行异常的日志显示为一条日志，正常的日志每一行都显示为一条单独的日志数据，则选择多行日志，方便您查看日志并且定位问题。

    日志时间

    系统时间：表示系统当前时间，默认为日志采集时间，每条日志的行首显示日志的采集时间。

    说明：
    • 日志采集时间：ICAgent采集日志，并且发送到云日志服务的时间。
    • 日志打印时间：系统产生并打印日志的时间。ICAgent采集日志并发送日志到云日志平台的频率为1秒钟。
    • 采集日志时间限制：系统时间的前后24小时内。

    时间通配符：用日志打印时间来标识一条日志数据，通过时间通配符来匹配日志，每条日志的行首显示日志的打印时间。

    • 如果日志中的时间格式为：2019-01-01 23:59:59.011，时间通配符应该填写为：YYYY-MM-DD hh:mm:ss.SSS。
    • 如果日志中的时间格式为：19-1-1 23:59:59.011，时间通配符应该填写为：YY-M-D hh:mm:ss.SSS。
    说明：

    如果日志中不存在年份信息，则云日志会自动补齐年份数据为当前年份数据。

    填写示例：

    YY   - year (19)
YYYY - year (2019)
M    - month (1)
MM   - month (01)
D    - day (1)
DD   - day (01)
hh   - hours (23)
mm   - minutes (59)
ss   - seconds (59)
SSS  - millisecond（999）
hpm     - hours (03PM)
h:mmpm    - hours:minutes (03:04PM)
h:mm:sspm  - hours:minutes:seconds (03:04:05PM)
hh:mm:ss ZZZZ (16:05:06 +0100)
hh:mm:ss ZZZ  (16:05:06 CET)
hh:mm:ss ZZ   (16:05:06 +01:00)

    分行模式

    日志格式选择多行日志时，需要选择分行模式，分行模式选择“日志时间”时，是以时间通配符来划分多行日志；当选择“正则模式”时，则以正则表达式划分多行日志。

    正则表达式

    此配置是用来标识一条日志数据的正则表达式。日志格式选择“多行日志”格式后且“分行模式”已选择“正则模式”后需要设置。

    时间通配和正则表达式均是从每行日志的开头进行严格匹配，如果匹配不上，则会默认使用系统时间上报，这样可能会和文件内容中的时间不一致。如果没有特殊需求，建议使用单行日志-系统时间模式即可。

  7. 单击“下一步：索引配置”。

步骤6：索引配置

  1. 索引配置（可选项），具体请参考设置LTS日志索引配置。
  2. 单击“提交”。

步骤7：完成接入配置

接入成功后会生成一条接入配置信息。
  • 单击接入配置名称可进入详情页面，查看该接入配置详细信息。
  • 单击接入配置操作列的“修改”重新修改接入配置信息。
  • 单击接入配置操作列的“标签管理”即可添加标签。
  • 单击接入配置操作列的“更多 > 复制”复制一条新的接入配置信息。
  • 单击接入配置操作列的“更多 > 删除”即可删除接入配置信息。

    删除接入配置后会导致日志无法正常采集，可能会影响用户日志相关业务异常，且删除后无法恢复，请谨慎操作。

  • 若不需要采集日志，关闭接入配置状态列的开关。若需要重新采集日志，需要重新开启接入配置状态列的开关。

    关闭接入配置后会导致日志无法正常采集，可能会影响用户日志相关业务异常，请谨慎操作。

  • 单击接入配置操作列的“更多 > 采集诊断”，可查看ICAgent异常监控、ICAgent整体状态和ICAgent采集监控。

批量设置多个接入配置

支持同时批量设置多个接入配置，操作简单，不用重复配置即可快速完成多个场景的接入配置。

  1. 在“接入管理”页面，单击“批量接入”，进入配置详情页面，请参考表6。

    表6 批量接入设置

    类型

    操作

    说明

    基本配置

    接入类型

    选择自建k8s - 应用日志。

    接入配置数量

    在输入框填写接入配置数量，单击“添加接入配置”。

    在接入配置下方默认已有1个接入配置，最多支持再添加99个数量，因此支持同时添加100个接入配置。

    接入配置

    接入列表
    1. 左侧显示接入配置的信息，最多支持添加99个配置。
    2. 右侧显示配置接入的内容，详细请参考步骤5：采集配置进行设置。
    3. 一个接入配置设置完成后，单击“应用于其他接入配置”即可将该接入配置复制到其他接入配置。

  2. 单击“参数检查”，检查成功后，单击“提交”，批量接入设置完成。

    例如添加了4个接入配置，批量创建成功后，在“接入管理”下方，就会显示4条接入配置数量。

  3. （可选）支持对接入配置任务进行以下操作：

    • 勾选多个已创建成功的接入配置，单击“批量编辑”进入配置详情页面，通过选择不同接入类型，修改对应的接入配置信息。
    • 勾选多个已创建成功的接入配置，单击启用或禁用按钮。接入配置状态禁用后不会继续采集日志。
    • 勾选多个已创建成功的接入配置，单击删除按钮即可批量删除接入配置。
