准备IoTEdge边缘节点

注册专业版节点

1. 访问IoT边缘，单击“控制台”进入IoT边缘控制台。
2. 选择左侧导航栏“边缘节点 > 节点管理”，单击右上角“注册节点”。
3. 根据页面提示参考下表填写参数，勾选右下角“《华为云服务等级协议》”，单击“下一步”配置节点数据。

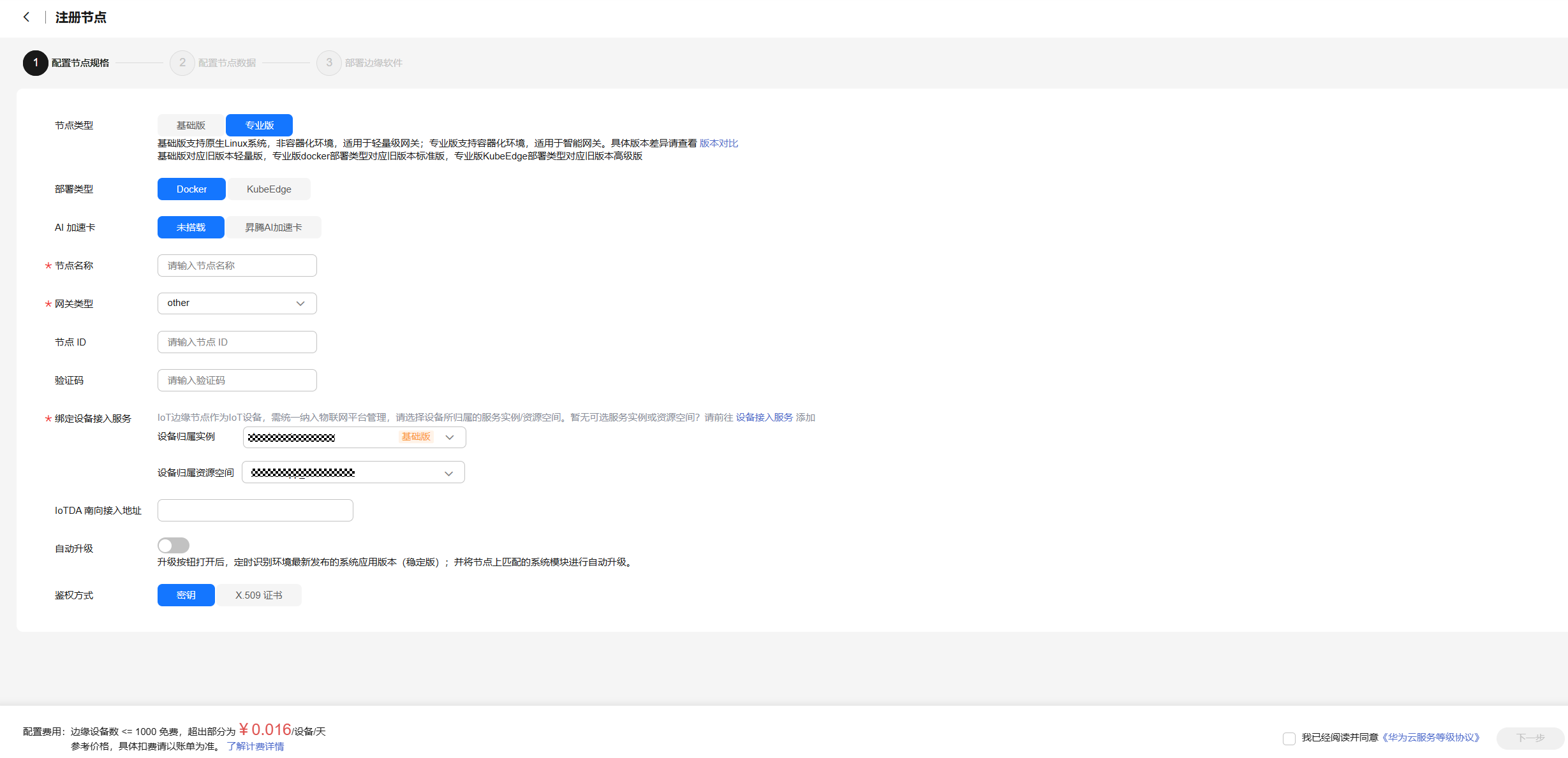

   图1 专业版节点注册



   表1 节点规格参数说明

   参数名称	参数说明
   节点类型	选择“专业版”。
   部署类型	选择“Docker”。
   AI加速卡	未搭载（默认）：边缘节点未使用AI加速卡时选择。 昇腾AI加速卡：支持昇腾AI加速设备，边缘节点的服务器搭载相关昇腾AI加速设备时选择。
   昇腾驱动地址	可选，AI加速卡选择昇腾AI加速卡时需要保证安装边缘节点的服务器上已经安装昇腾设备驱动，并根据前端提示填入驱动地址。若该值为空，默认填入Atlas300驱动默认安装地址： /usr/local/Ascend/driver/lib64/。
   节点名称	节点名称为test_IoT10，可自定义。
   网关类型	默认选择 “other”即可（“yuzhen_x86”只在某些特殊网关盒子场景使用）。
   节点ID	自定义（可选填写）。只允许中文，英文字母、数字、中划线（-）、下划线（_），最小长度1，最大长度64。 说明： 边缘节点ID不输入则为默认生成。
   验证码	输入自定义验证码，可自行填写，不填则系统自动生成随机验证码。验证码为执行安装边缘软件命令时与云端通讯的凭证，会在最终的安装命令中携带。
   设备归属实例	选择对应的设备接入服务实例。
   设备归属资源空间	选择对应的的设备接入服资源空间，或为本实验单独新建一个资源空间，如edge。
   IoTDA南向接入地址	网关归属的IoTDA实例的南向设备MQTT接入地址。 不填时默认使用域名；可选择生成的公网IP或域名。 当客户的设备无法直接连通IoTDA，需要进行一次转发时，需要填写自定义的网关转发地址，支持“ip:端口”或“域名:端口”形式。
   鉴权方式	密钥：默认生成。 X.509证书：请参考：基于MQTT.fx的X.509证书接入指导。 须知： 鉴权方式为“密钥”的节点，请勿在IoTDA界面重置节点的密钥，重置密钥会导致网关与IoTDA通信异常，且不可恢复。
   指纹	证书文件生成的字符串（可选填写）。只能为40位十六进制字符串或64位六进制字符串。
   本地路径	输入证书文件和密钥文件在设备上的存储路径，只允许字母、数字、下划线（_）和斜线（/），以/开头并且以.pem或.crt结尾。
   自动升级	可选，开启后节点将自动升级系统应用模块。 须知： 升级过程中可能导致节点数据上传中断。

4. 参考下表填写配置节点数据信息后，单击“立即创建”。

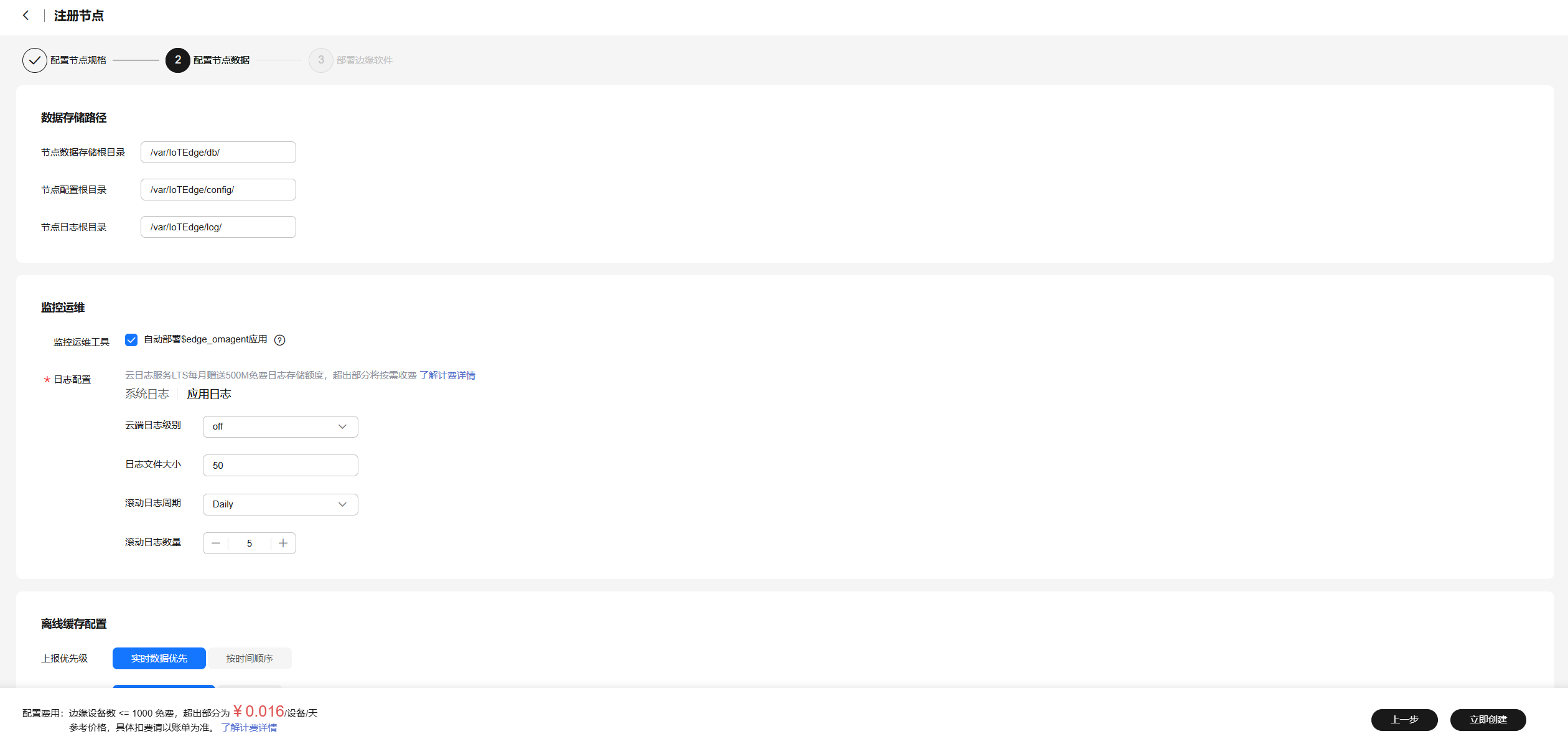

   图2 配置节点数据


   表2 专业版节点信息

   参数名称	说明
   数据存储路径	默认（允许修改存储路径）。
   监控运维	默认勾选“监控运维工具”。
   $edge_omagent应用	负责边缘节点远程监控和运维，提供日志上报、远程SSH、CPU等指标上报、文件上传下载能力。
   日志配置	系统日志：边缘节点上已部署的系统应用产生的日志。 应用日志：边缘节点上已部署的用户定义应用所产生的日志。 云端日志级别：on、off、trace、debug、info、warn、error、fatal。其中，on表示上传所有日志至云端，off表示不上传日志至云端，其余可选项代表按日志级别采集，选择后将只采集目标级别及以上的日志（模糊匹配）。日志级别的严重程度等级由低到高依次为：trace、debug、info、warn、error、fatal。 日志文件大小：日志文件大小限制，单位MB，默认50，取值范围10-1000。某个日志文件如果达到大小限制，则会将文件转储保存至日志目录下。 滚动日志周期：日志转储周期，可选项：daily、weekly、monthly、yearly。某个日志文件如果达到转储周期，则会将文件转储保存至日志目录下。日志文件大小和滚动日志周期是同时生效的，满足任何一个条件都会进行日志转储。 滚动日志数量：日志文件转储个数，默认5，取值范围1-10。边缘节点保存的转储日志数量如果达到限制，则会删除最早的转储文件。 须知： 当前“云端日志级别”对日志等级采取模糊匹配的策略，若日志消息中存在与日志级别标识相同的关键字，则也可能被采集。 若要开启“云端日志级别”中的trace、debug、info、warn、 error、fatal选项，则必须满足以下三个前置条件： 目标节点为2创建的节点。 已安装$edge_omagent应用，且版本不低于1-1-15-xxx。 应用日志需遵循如下规范打印，以便进行过滤： 日志级别标识需打印为（大小写均可）：trace、debug、info、warn、error、fatal。 每条日志消息以YYYY-MM-DD日期格式作为前缀。 说明： 专业版（部署类型为Docker）和基础版节点只涉及日志级别这一个参数，其他参数只对专业版（部署类型为KubeEdge）有效 。
   离线缓存配置	可对离线节点上报的数据进行缓存，定义缓存周期（可配置为不过期）跟缓存大小、上报的优先级、路由转发是否开启离线缓存。
   可靠性配置	可靠性级别分为“中”和“高”。 中级别：当应用上报属性和点位的频率超过流控值时，超过部分会被丢弃； 高级别：当应用上报属性和点位的频率超过流控值时，通过控制模块的发送速度，降低上报频率，报文不会被丢弃。 说明： 高可靠性级别的配置需要定制应用的配合，同时会造成性能的损失。
   设备数据格式配置	设备的数据格式：即单网关节点中设备的标准数据格式，包含IoTDA1.0物模型格式和属性平铺格式。IoTDA1.0物模型格式包含了设备、服务和属性三层结构，具体参考IoTDA网关子设备属性上报报文格式。属性平铺格式包含设备、属性二层结构，属性结构可以包含自定义结构的拼接，在json中作为一项平铺展开，具体格式请参考节点概览中设备数据格式配置。 须知： 属性平铺格式功能，需要edge_hub应用1-1-38-××版本及以上支持

5. 弹出如下对话框，您可以“返回节点列表”完成创建，也可以“继续创建”去创建下一个节点。
   图3 注册成功

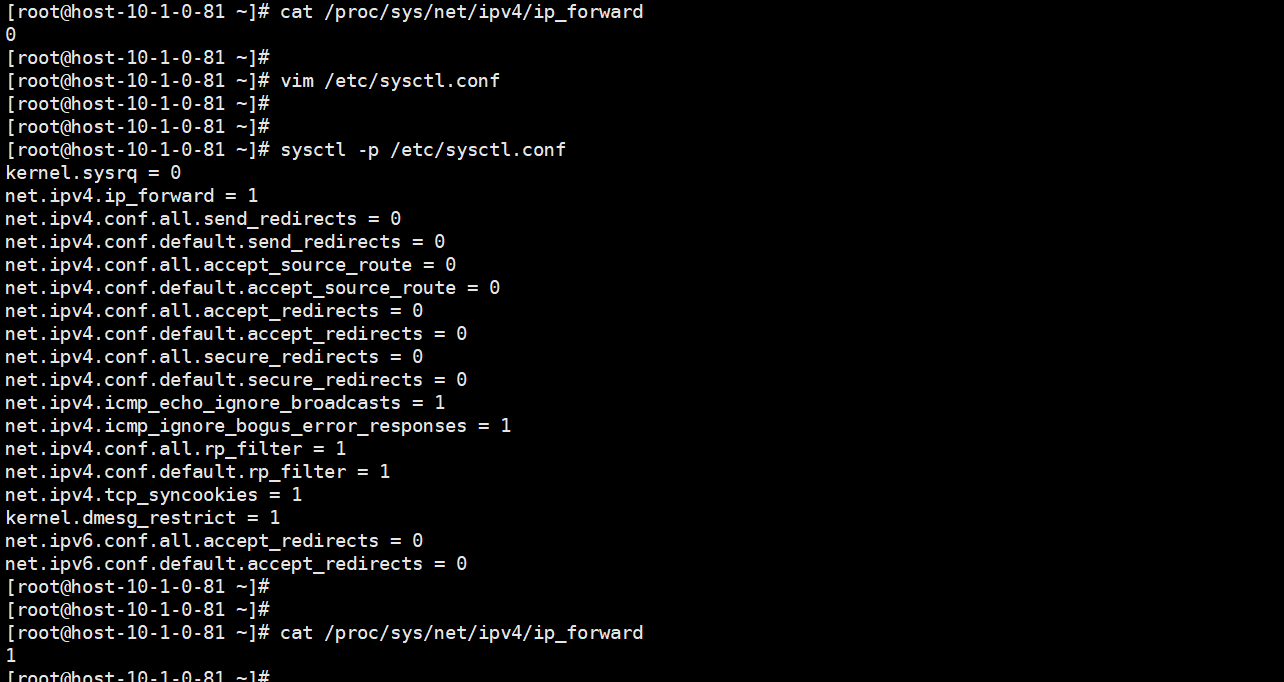

IP转发规则配置

安装专业版节点

1. 在节点管理页面选择上述所创建的节点，单击右侧“安装”，获取安装命令。

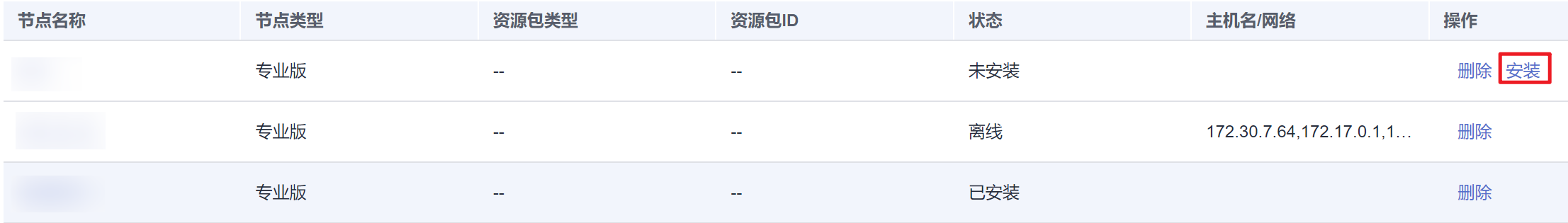

   图5 安装节点


2. 选择支持的部署架构和安装目录，单击复制安装命令，使用SSH工具以root用户登录边缘节点服务器后台系统，执行安装命令。

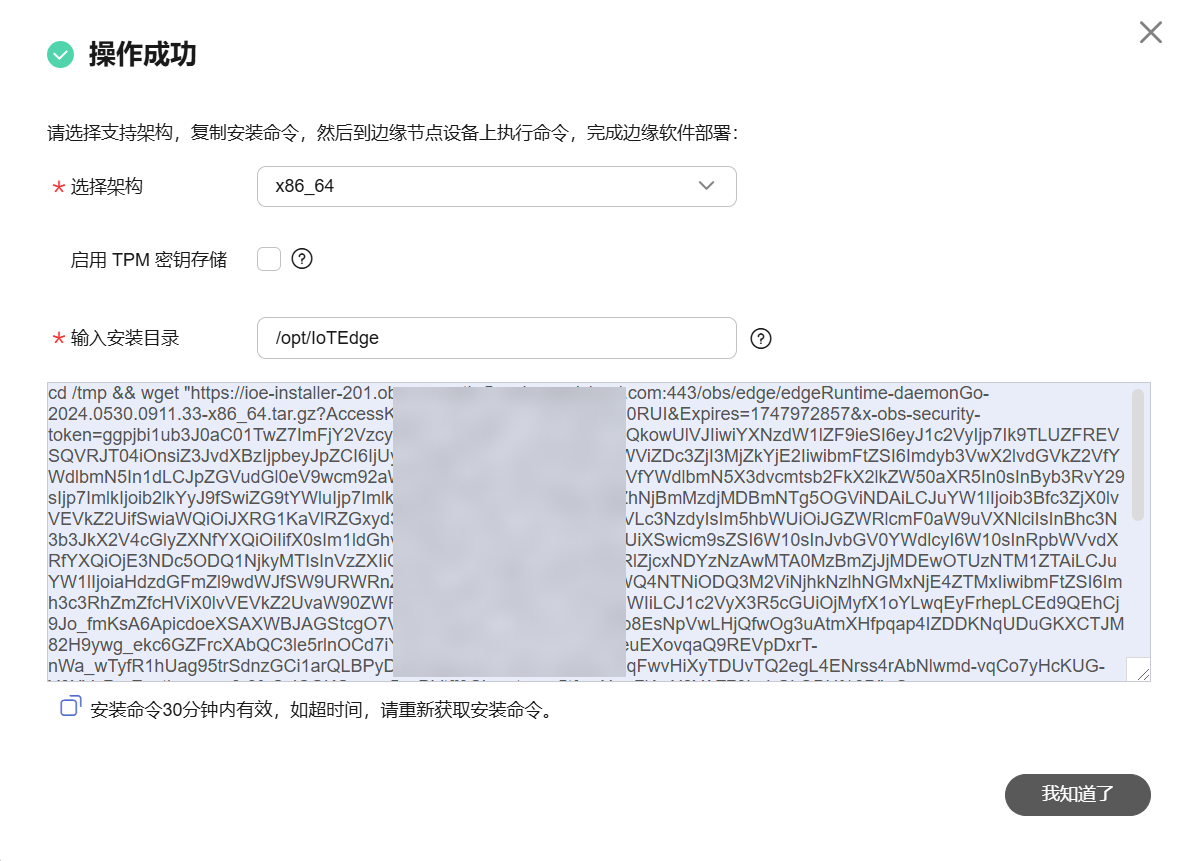

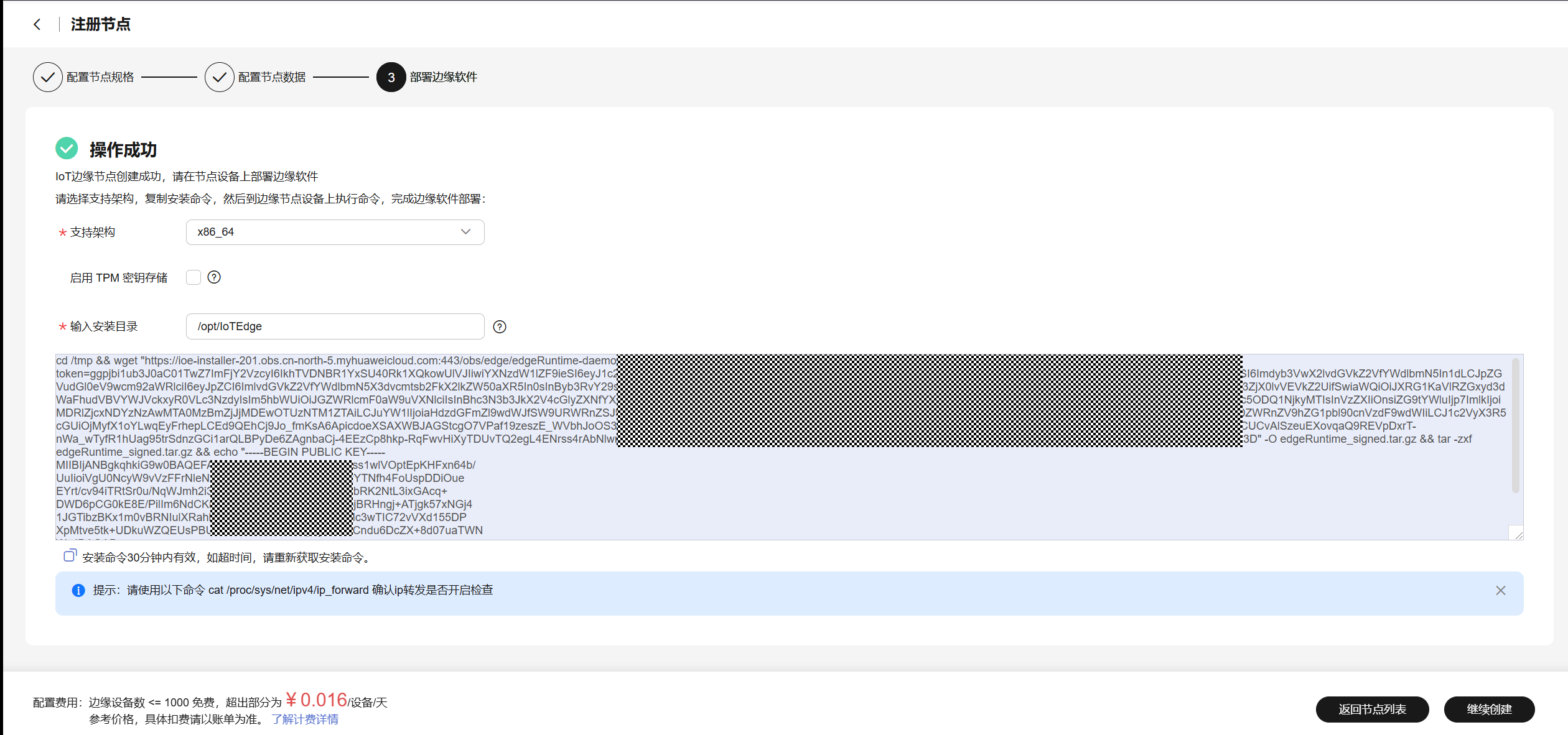

   图6 安装命令提示



   安装命令的架构选择需要与购买的ECS的架构保持一致。

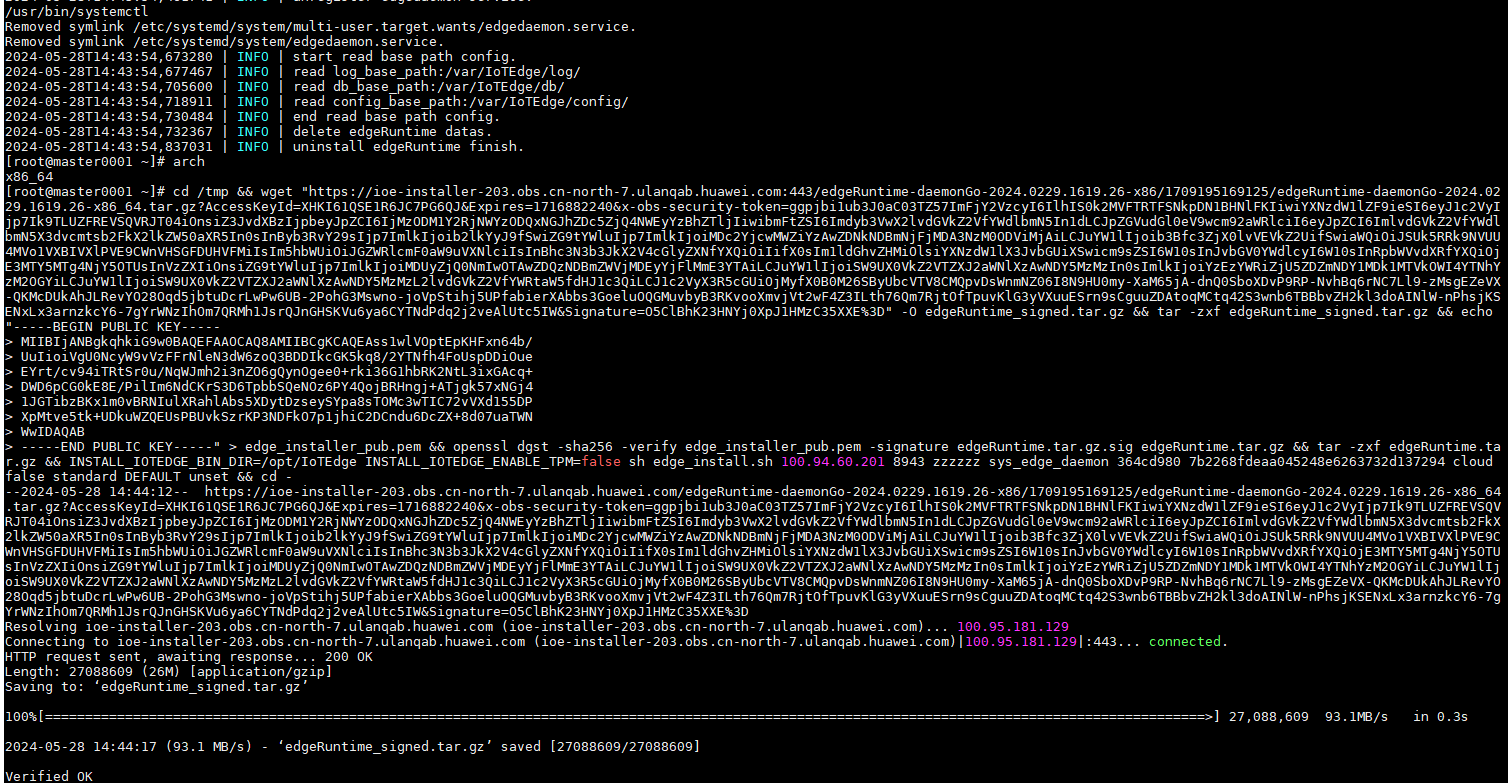

   图7 执行安装

   图8 安装命令执行成功


3. 单击安装命令提示弹出栏中的“我知道了”，等待边缘节点的状态变为“在线”，表示该节点已安装并连接成功。
4. 您可以单击“节点名称”，查看该节点详细信息，关于节点详情描述可参见节点概览。

部署边缘协议驱动应用

边缘协议驱动应用是指部署在边缘网关上，进行协议转换的驱动应用。用户可以选择使用内置的协议驱动应用，或联系华为购买OT数采服务资源包。用户也可以自行开发数采协议驱动插件，可参考插件侧开发。

使用内置的OPC-UA协议驱动应用步骤如下。

1. 在左侧导航栏选择“边缘节点 > 节点管理”，选择之前创建的边缘节点，单击“详情”进入节点详情页。
2. 选择左侧“应用模块 > 模块管理”，单击“部署应用”填写基本信息后“确认”。
   • 功能用途: 数据采集
   • 边缘应用：$ot_dc_opcua
   • 选择版本：当前最新的版本

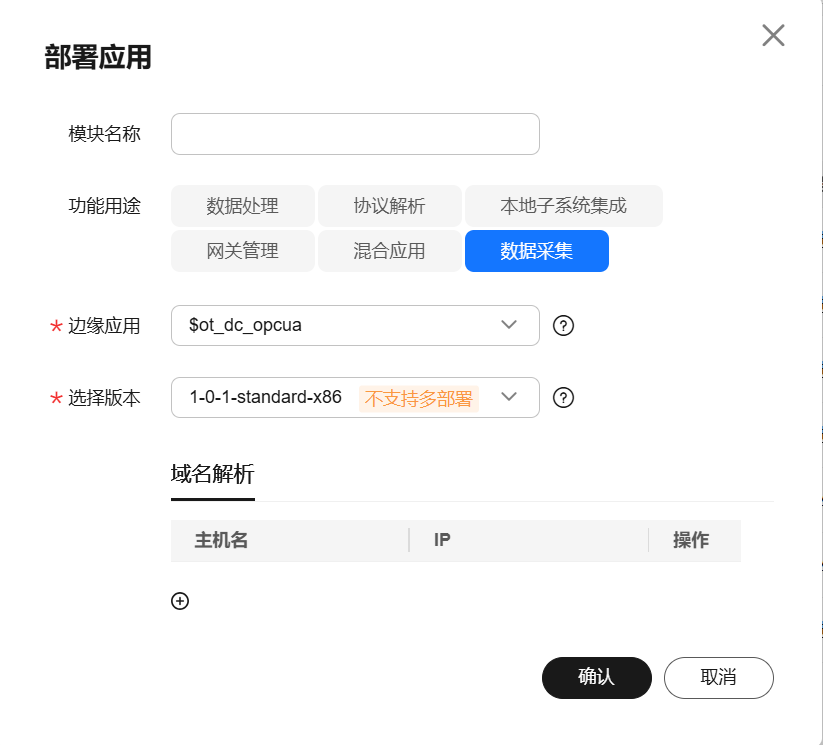

   图9 部署应用


3. 边缘应用部署任务下发成功后，应用状态为已停止。

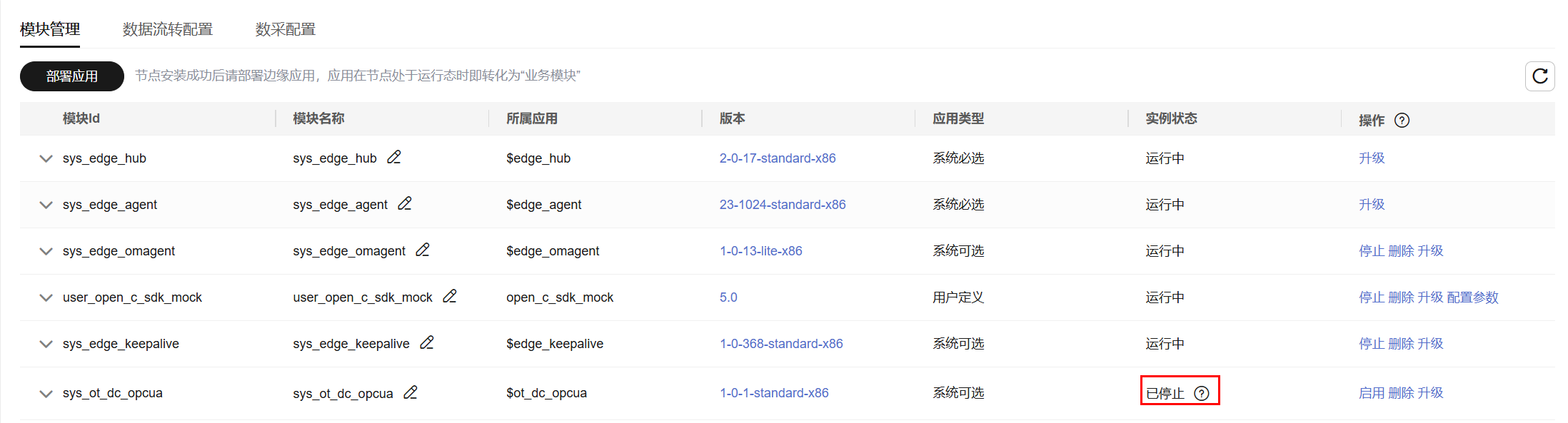

   图10 边缘应用部署任务下发成功



   数采应用部署成功后或者升级数采应用之后，应用状态都显示为已停止，只有在数采配置启用了数采连接后，应用状态会变更为运行中。

购买OT数采服务资源包（可选）

1. 访问IoT边缘，单击“控制台”进入IoT边缘控制台。
2. 在左侧导航栏选择“总览”，单击“我的订阅服务”。
3. 选择“工业OT设备/系统数采服务”，单击“购买”。

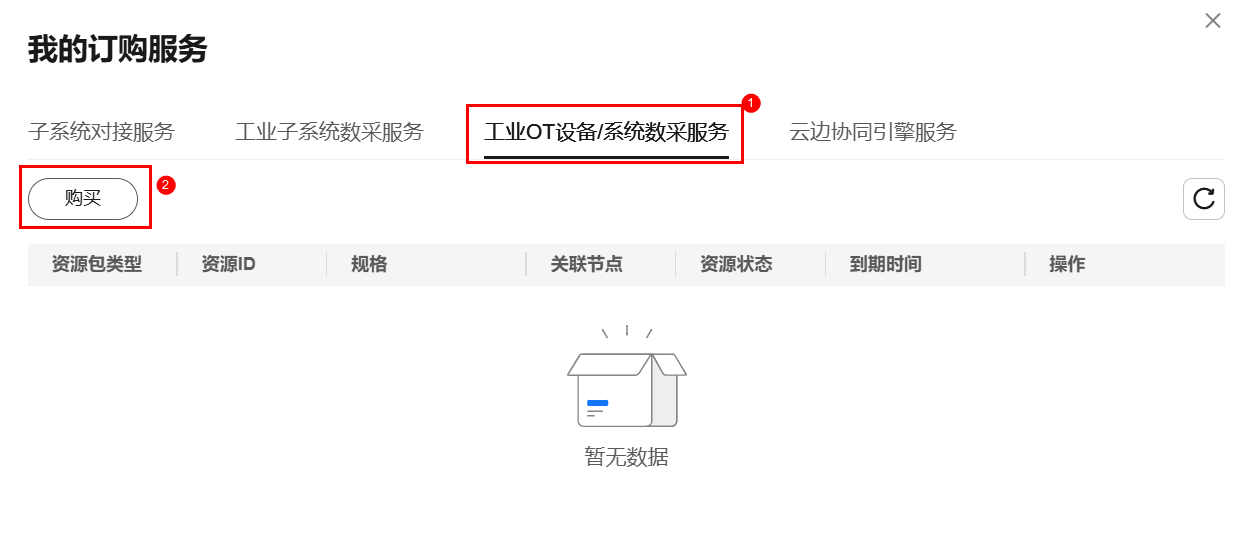

   图11 购买工业OT设备/系统数采服务

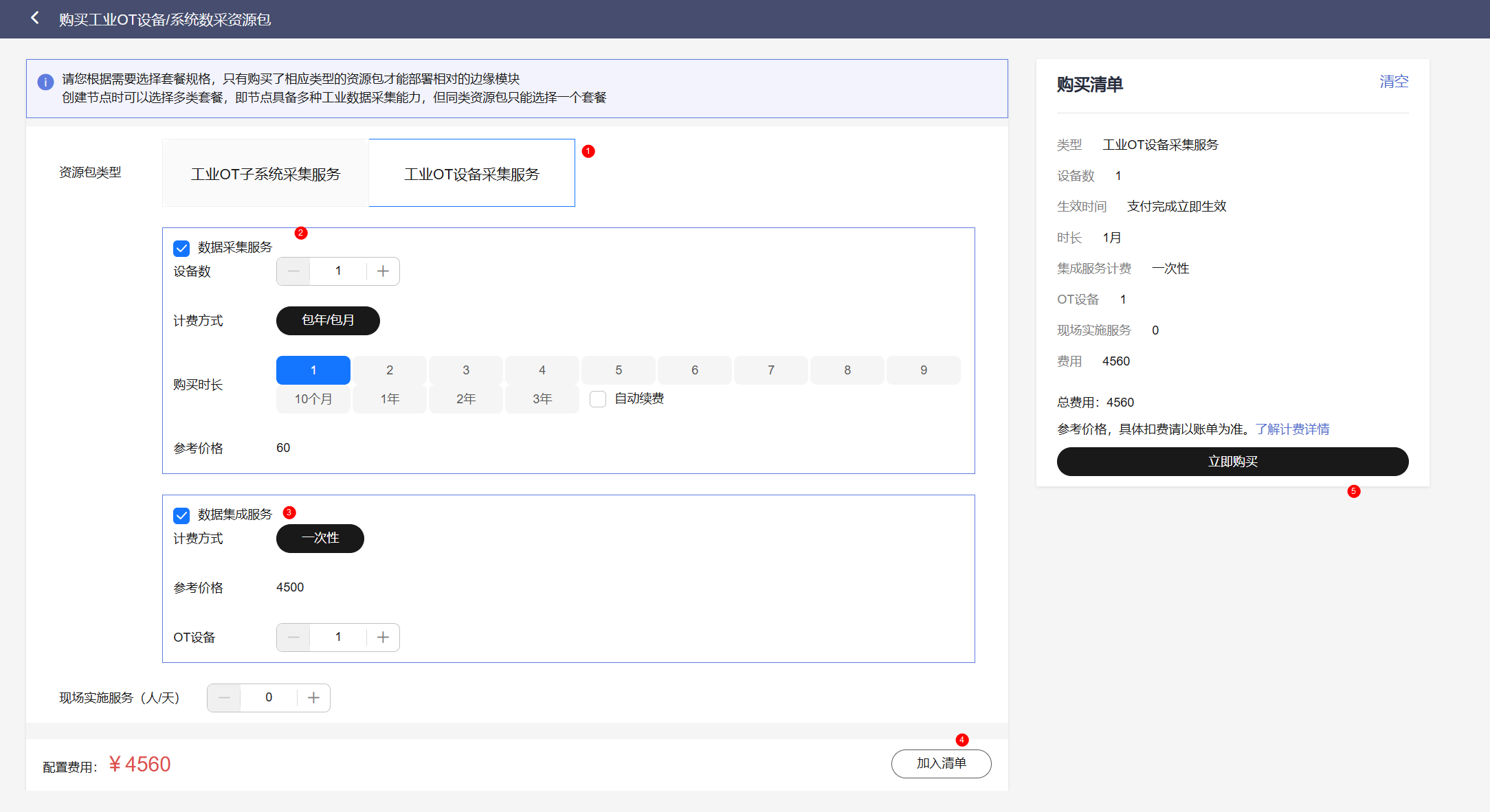

4. 选择“工业OT设备采集服务”，根据需求选择合适的规格加入清单，用户可以根据自己的实际情况勾选“数据采集服务”和“数据集成服务”，配置相应规格，完成后单击“加入清单”再“立即购买”。
   • 数据采集服务：购买某个客户所需的特定协议的数采插件驱动。
   • 数据集成服务：购买华为工程师对客户进行现场指导和帮助实施的服务。
   图12 购买数采服务


5. 数据集成服务付款成功后，可在华为云页面右上角“支持与服务 > 专业服务 > 我的服务单”中查看。
   图13 查看服务单



   成功购买数据集成服务后，将有专业物联网工程师与您联系进行数据采集实施对接。

   未购买数据集成服务时，在节点下部署行业数采应用将会失败。

创建边缘设备的产品模型

使用物联网平台的第一步就是在控制台创建产品。产品是设备的集合，是指某一类具有相同能力或特征的设备的合集被称为一款产品。

1. 访问IoT边缘，单击“控制台”进入IoT边缘控制台。
2. 在左侧导航栏选择“边缘节点 > 设备建模”进入页面。
3. 单击右上角“创建产品”，按照页面提示填写信息，然后单击“确定”。

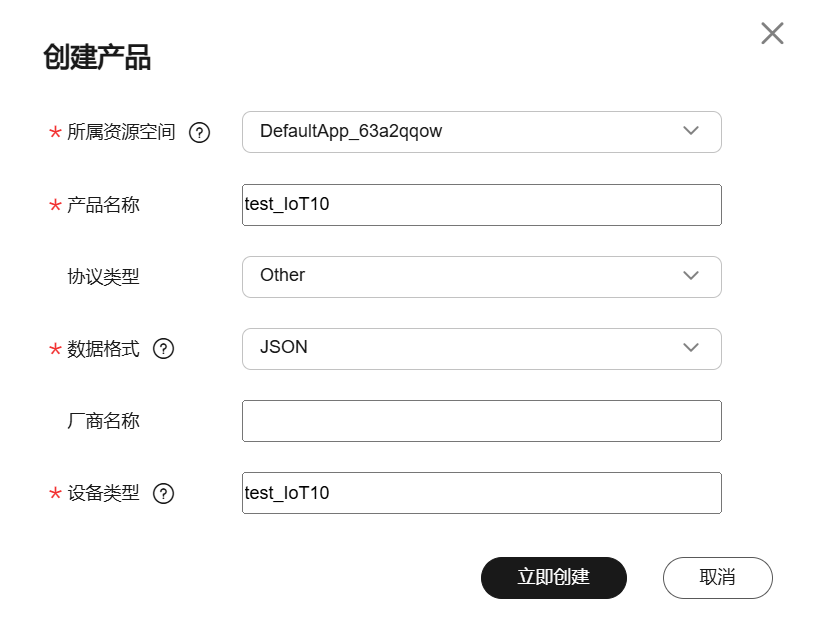

   图14 创建产品


   参数名称	说明
   所属资源空间	与之前创建边缘节点时选择的资源空间保持一致。
   产品名称	自定义，如test_IoT10。
   协议类型	Other 说明： 使用OT数采能力时，建模协议类型必须选择Other。
   数据格式	默认值，JSON。
   厂商名称	自定义，如test。
   设备类型	自定义。

4. 单击“设备建模 > 产品”，选择刚才创建的产品“test_IoT10”，单击“详情”进入产品详情页面。

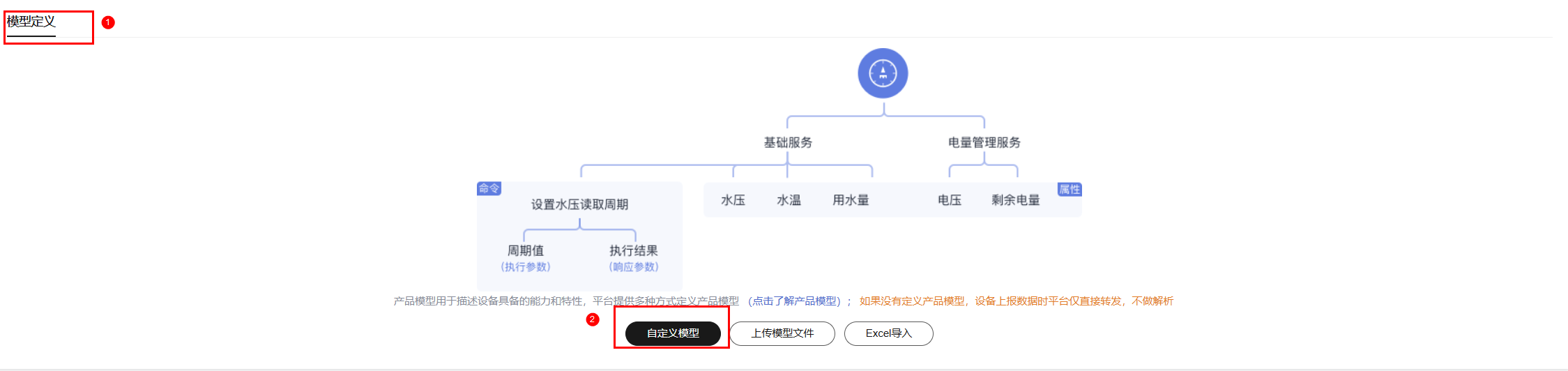

5. 在“模型定义”页签下，单击“自定义模型”。

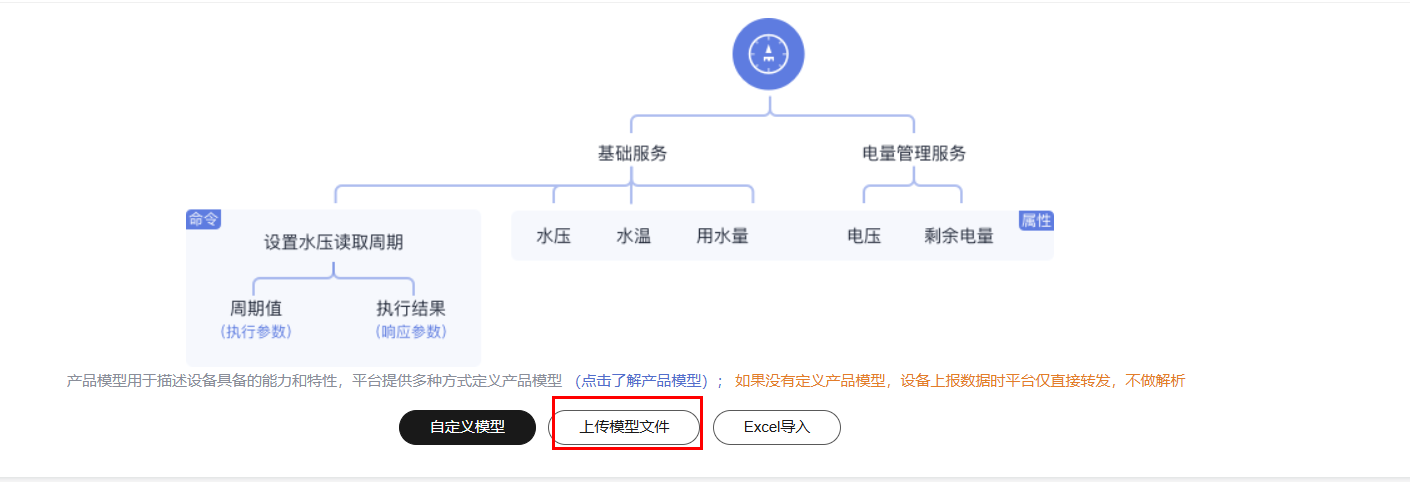

   图15 自定义模型


6. 填写“服务ID”、“服务类型”后，单击“确定”。

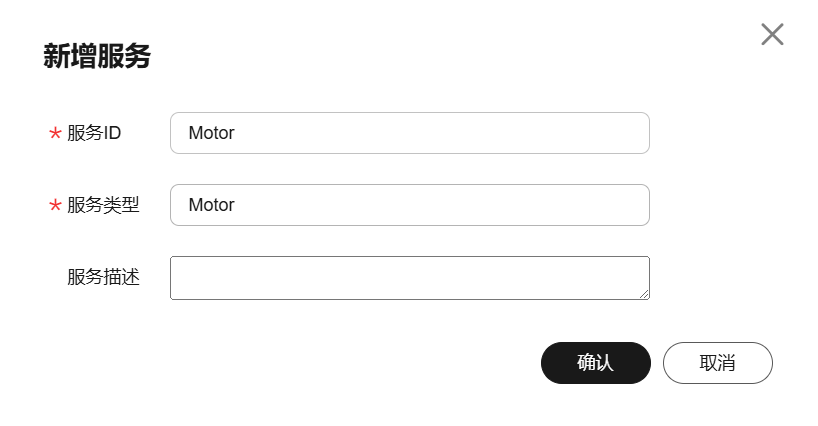

   图16 新增服务


7. 展开服务列表，单击“添加属性”，分别添加电流Current、电压Voltage两个属性，本章节以这两个设备属性为例。

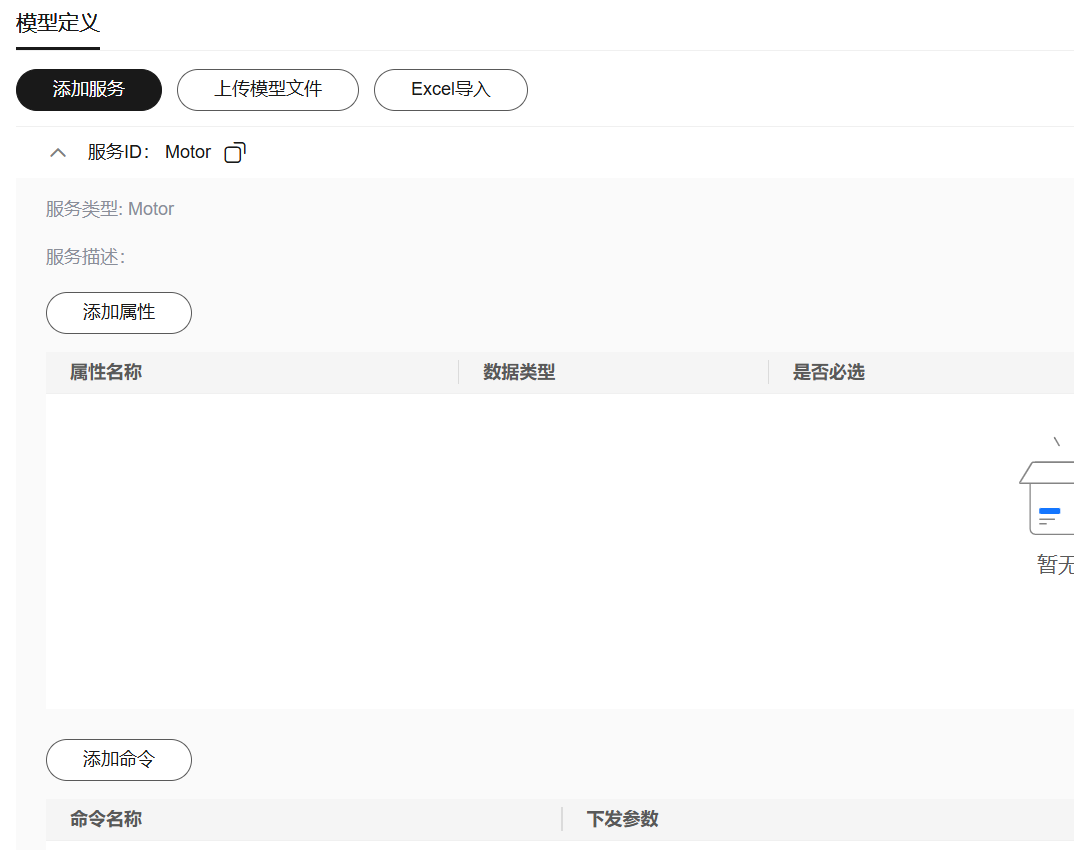

   图17 添加属性

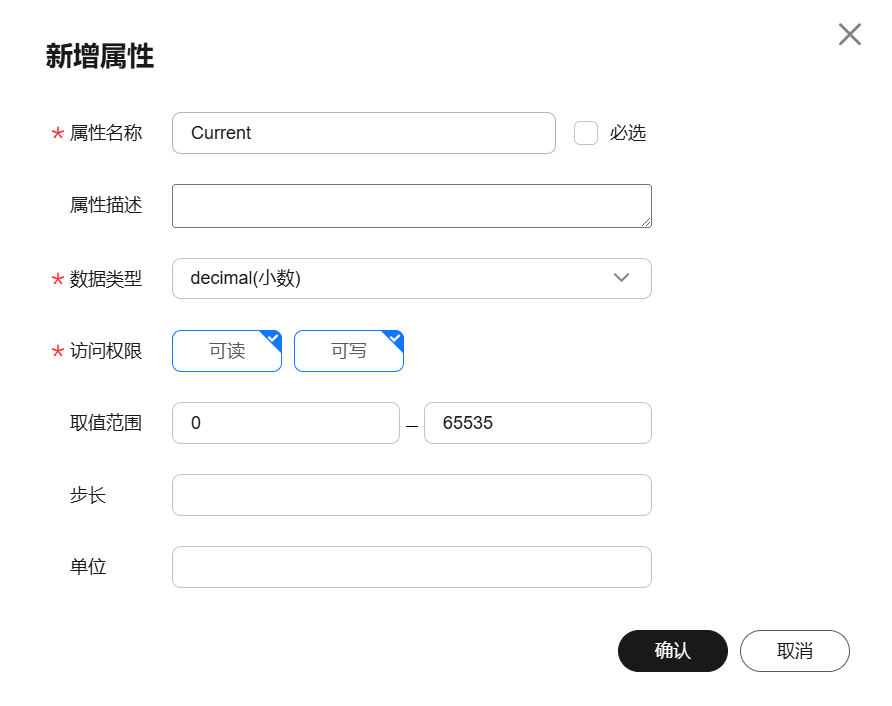

   图18 新增电流属性

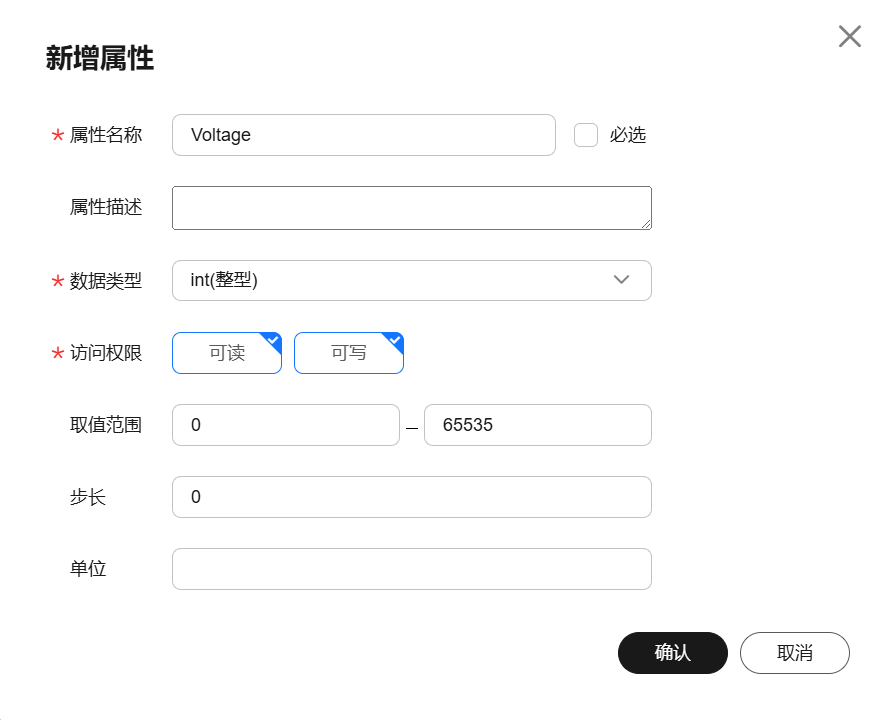

   图19 新增电压属性


8. 模型定义完成，参数信息预览如下图所示。

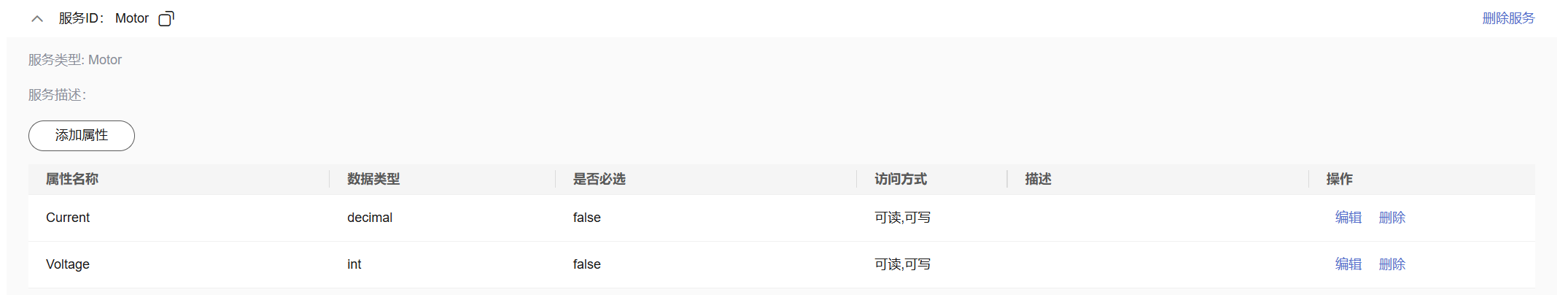

   图20 模型参数预览


支持将本地开发的产品模型导入到平台。导入步骤如下：

1. 选择“设备建模 > test_IoT10”。
2. 单击“上传模型文件”。
3. 在弹窗中添加模型文件，单击“确定”完成上传。

图21 上传模型文件

添加边缘设备

用户创建产品后，需要在边缘节点上添加对应的边缘设备，用于接收边缘节点实际采集的OT设备数据。

1. 在左侧导航栏选择“边缘节点 > 节点管理”进入节点管理页面，选择之前创建的边缘节点“test_IoT10”，单击节点名称进入详情页。
2. 选择左侧导航栏“边缘设备”，单击“添加边缘设备”，根据提示填写参数后，单击“确认”。

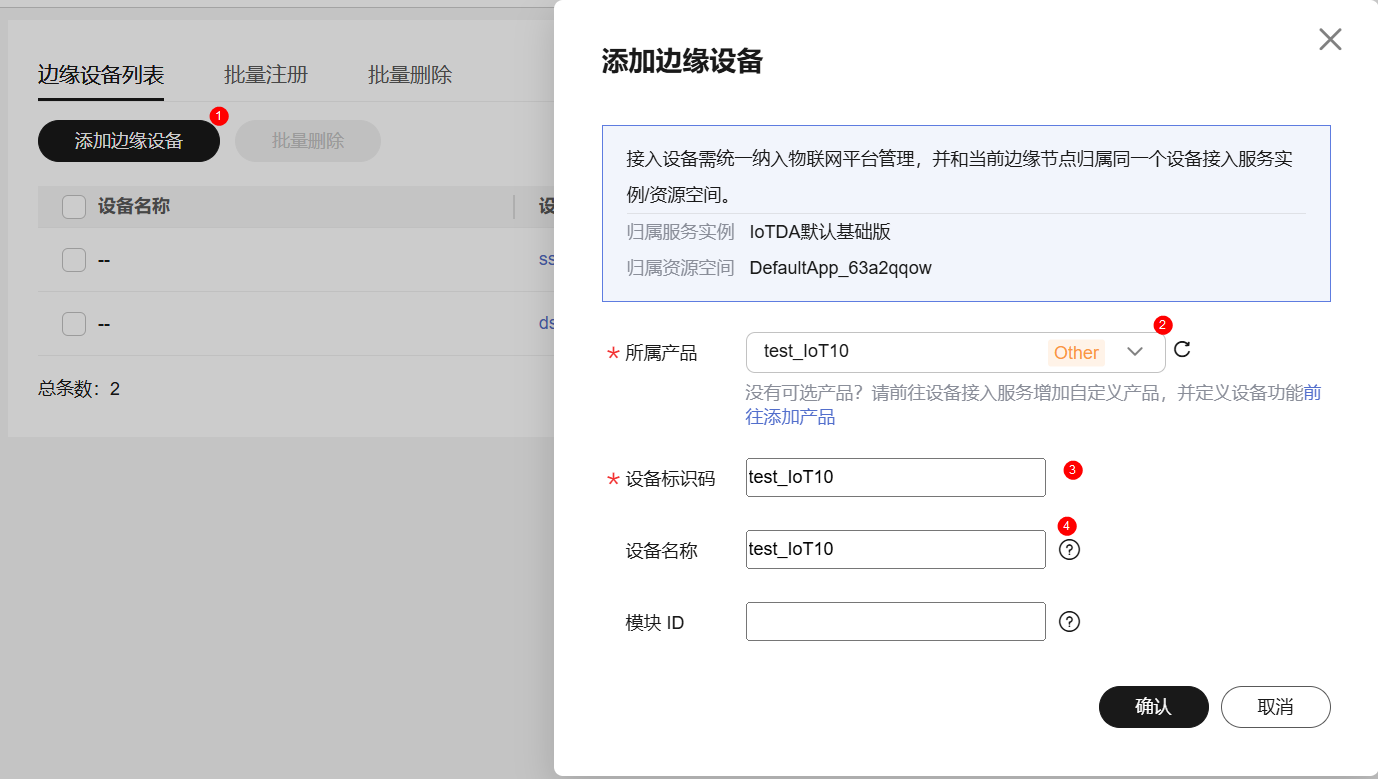

   图22 添加边缘设备


   参数名称	说明
   所属产品	选择已创建的产品“test_IoT10”。
   设备标识码	自定义。只允许英文字母、数字，下划线，中划线.最大长度64。
   设备名称	自定义。设备名称长度为1~256位，只能由数字、字母、中文、逗号、括号、#.?'-_@%&!组成。
   模板ID	默认为空。 说明： 使用other数采能力设备必须选择协议类型为other的产品，且模块id必须为空。

3. 添加设备成功后，可以在设备列表中查看“test_IoT10”设备状态，并管理边缘设备。此时设备处于未激活状态，需完成设备部署接入后，此时设备处于在线状态，可在物联网平台查看设备上报的数据。
   图23 设备列表


4. 单击对应的“设备ID”跳转至对应设备的详情页面进行设备管理。

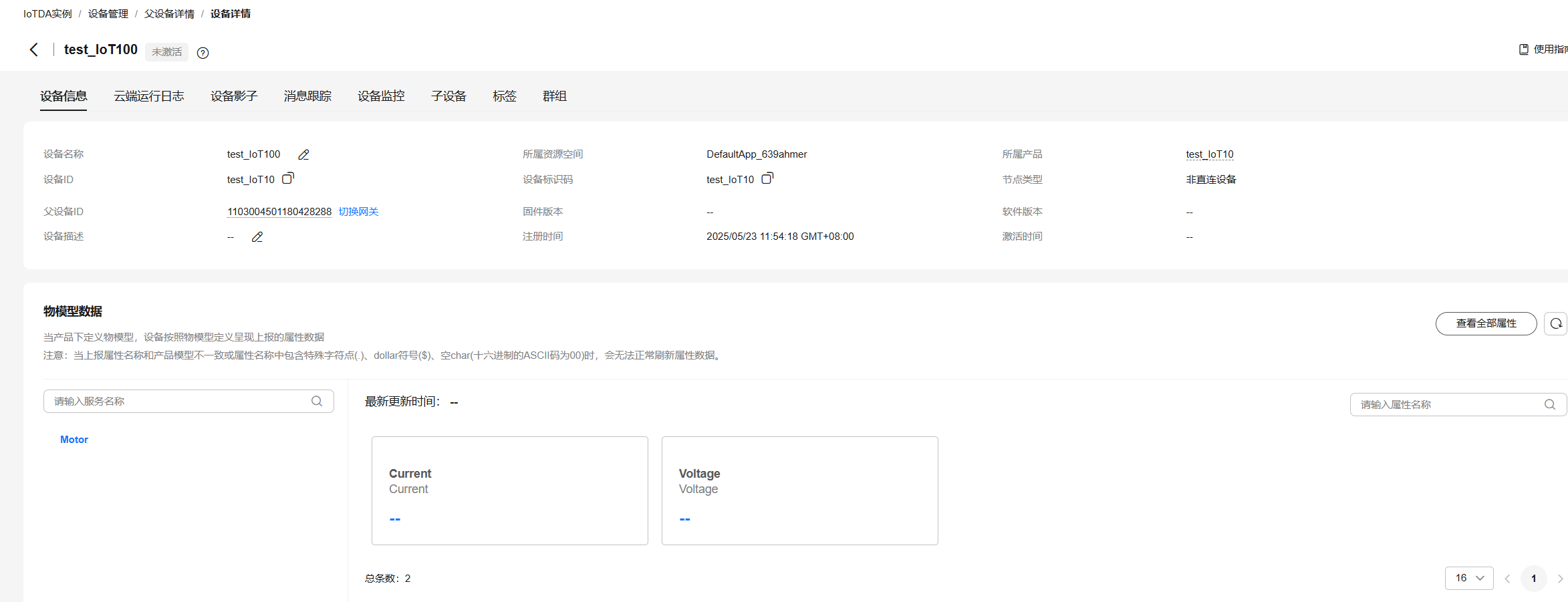

   图24 设备管理
