文档首页> 设备接入 IoTDA> 最佳实践> 设备接入> 基于MQTT.fx的X.509证书接入指导
更新时间:2021-12-28 GMT+08:00
分享

基于MQTT.fx的X.509证书接入指导

本文档以MQTT.fx为例,介绍以MQTT原生协议接入物联网平台。MQTT.fx是目前主流的MQTT客户端,可以快速验证是否可以与物联网平台服务交互发布或订阅消息。

X.509是一种用于通信实体鉴别的数字证书,物联网平台支持设备使用自己的X.509证书进行认证鉴权。使用X.509认证技术时,设备无法被仿冒,避免了密钥被泄露的风险。

前提条件

  • 已注册华为云官方帐号。未注册可单击注册页面完成注册。
  • 已完成实名制认证。未完成可在华为云上单击实名认证完成认证,否则无法使用设备接入功能。
  • 已开通设备接入服务。未开通则访问设备接入服务,单击“管理控制台”后开通该服务。

限制说明

  • 当前只有通过MQTT接入的设备支持使用X.509证书进行设备身份认证。
  • 每个用户最多上传100个设备CA证书。

获取设备接入信息

在设备接入服务控制台获取设备接入平台所需的信息。

  1. 访问设备接入服务,单击“管理控制台”进入设备接入控制台。
  2. 单击“管理控制台”进入控制台,单击左侧导航栏的“总览”,查看设备接入信息,记录域名和端口。

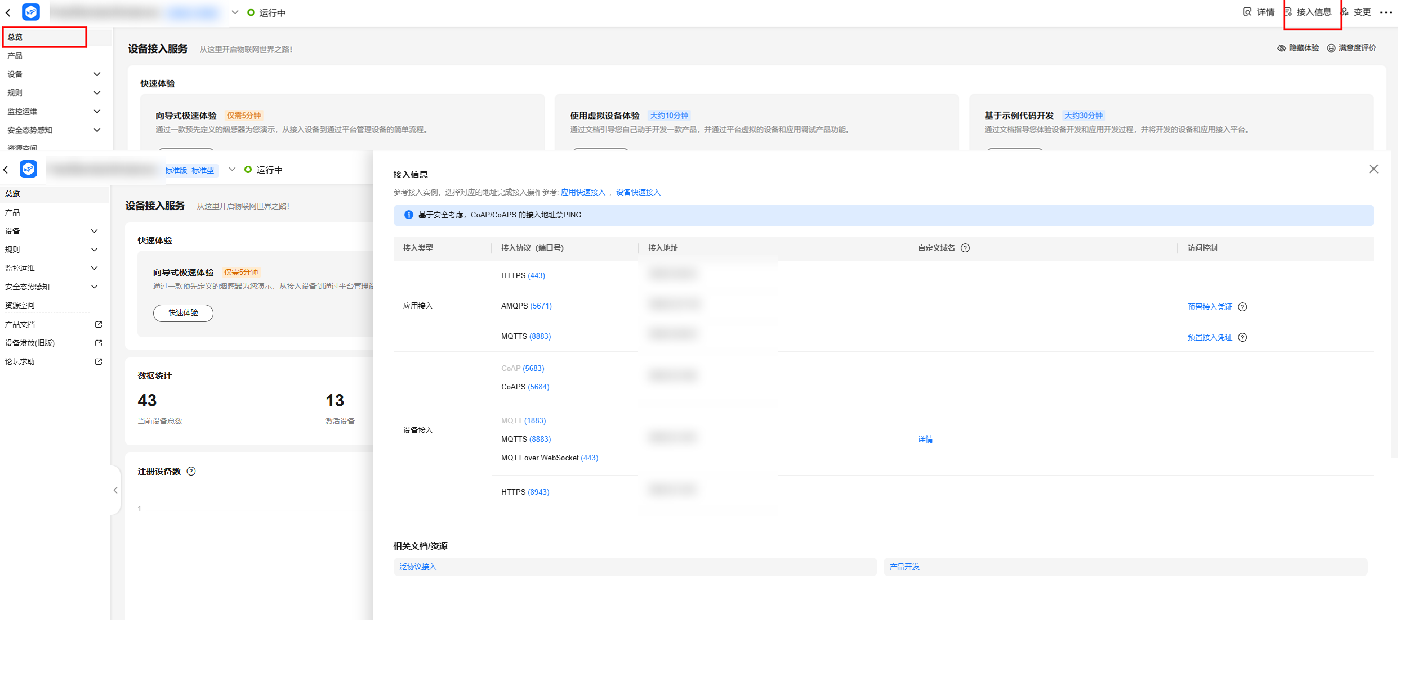

    图1 进入平台接入地址
    图2 获取接入地址链接

    针对不支持用域名接入的设备,通过在cmd命令框中执行“ping 域名”获取IP地址,用IP地址接入平台。由于IP地址不固定,您需要将IP地址做成可配置项。

创建产品

  1. 登录管理控制台,单击左侧导航栏“产品”,单击页面右上角的“创建产品”
  2. 根据页面提示填写参数,然后单击“确认”

    基本信息

    所属资源空间

    平台自动将新创建的产品归属在默认资源空间下。如需归属在其他资源空间下,下拉选择所属的资源空间。如无对应的资源空间,请先创建资源空间

    产品名称

    自定义。支持字母、数字、下划线(_)、连字符(-)的字符组合。

    协议类型

    选择MQTT。

    数据格式

    选择JSON。

    厂商名称

    自定义。支持中英文字符、数字、下划线(_)、连字符(-)的字符组合。

    所属行业

    请根据实际情况填写。若使用平台预置的产品模型,请根据产品模型所属的行业填写。没有填无。

    设备类型

    请根据实际情况填写。若使用平台预置的产品模型,会自动关联设备类型,不需要再输入设备类型。

    高级配置

    产品ID

    定制ProductID,用于唯一标识一个产品。如果携带此参数,平台将产品ID设置为该参数值;如果不携带此参数,产品ID在物联网平台创建产品后由平台分配获得。

    产品描述

    产品描述。请根据实际情况填写。

    图3 创建产品

开发产品模型

  1. 找到新增的产品,单击“产品”进入产品界面。
  2. 在产品详情“模型定义”页面,单击“自定义模型”,配置产品的服务。
  3. 新增服务类型“Connectivity”

    1. “模型定义”页面,填写“服务ID”“服务类型”“服务描述”,单击“确定”
      • “服务ID”:Connectivity
      • “服务类型”:建议和服务ID保持一致
      • “服务描述”:Connectivity
        图4 添加服务
    2. “Connectivity”的下拉菜单下单击“添加属性”,填写相关信息后,单击“确定”
      • “属性名称”:dailyActivityTime
      • “数据类型”:int(整型)
      • “访问权限”:可读
      • “取值范围”:0~65535
      • “步长”:1
      • “单位”:5
        图5 添加属性

  4. 新增服务类型“Battery”

    1. “模型定义”下单击“添加服务”,填写“服务ID”“服务类型”“服务描述”,单击“确定”
      • “服务ID”:Battery
      • “服务类型”:建议和服务ID保持一致
      • “服务描述”:Battery
        图6 添加服务
    2. 在““Battery””的下拉菜单下单击“添加属性”,填写相关信息后,单击“确定”
      • “属性名称”:batteryLevel
      • “数据类型”:int(整型)
      • “访问权限”:可读
      • “取值范围”:0-100
      • “步长”:1
      • “单位”:%
        图7 添加属性

上传设备CA证书

  1. 在左侧导航栏选择设备 > 设备CA证书,单击右上角的“上传证书”
  2. 在弹出的对话框中,单击“添加文件”,然后单击“确认”

    图8 上传证书

    设备CA证书由设备厂商提供,调测时可自行制作调测证书,商用时建议更换为商用证书,否则会带来安全风险。

制作设备CA调测证书

本文以Windows环境为例,介绍通过Openssl工具制作调测证书的方法,生成的证书为PEM编码格式的证书。

  1. 在浏览器中访问这里,下载并进行安装OpenSSL工具。
  2. 以管理员身份运行cmd命令行窗口。
  3. 执行cd c:\openssl\bin(请替换为openssl实际安装路径),进入openssl命令视图。
  4. 执行以下命令生成密钥对。
    openssl genrsa -out rootCA.key 2048
  5. 执行以下命令,使用密钥对中的私有密钥生成 CA 证书。
    openssl req -x509 -new -nodes -key rootCA.key -sha256 -days 1024 -out rootCA.pem

    系统提示您输入如下信息,所有参数可以自定义。

    • Country Name (2 letter code) [AU]:国家,如CN。

    • State or Province Name (full name) []: 省份,如GD。

    • Locality Name (for example, city) []:城市,如SZ。

    • Organization Name (for example, company) []:组织,如Huawei。

    • Organizational Unit Name (for example, section) []:组织单位,如IoT。

    • Common Name (e.g. server FQDN or YOUR name) []: 名称,如zhangsan。

    • Email Address []:邮箱地址,如1234567@163.com。

    在openssl安装目录的bin文件夹下,获取生成的CA证书(rootCA.pem)。

上传验证证书

如果上传的是调测证书,上传后证书状态显示为“未验证”,您需要上传验证证书,来证明您拥有该CA证书。

图9 设备CA证书

验证证书是由设备CA证书对应的私钥创建的,请参考如下操作制作验证证书。

  1. 获取验证证书的验证码

    图10 选择上传验证证书

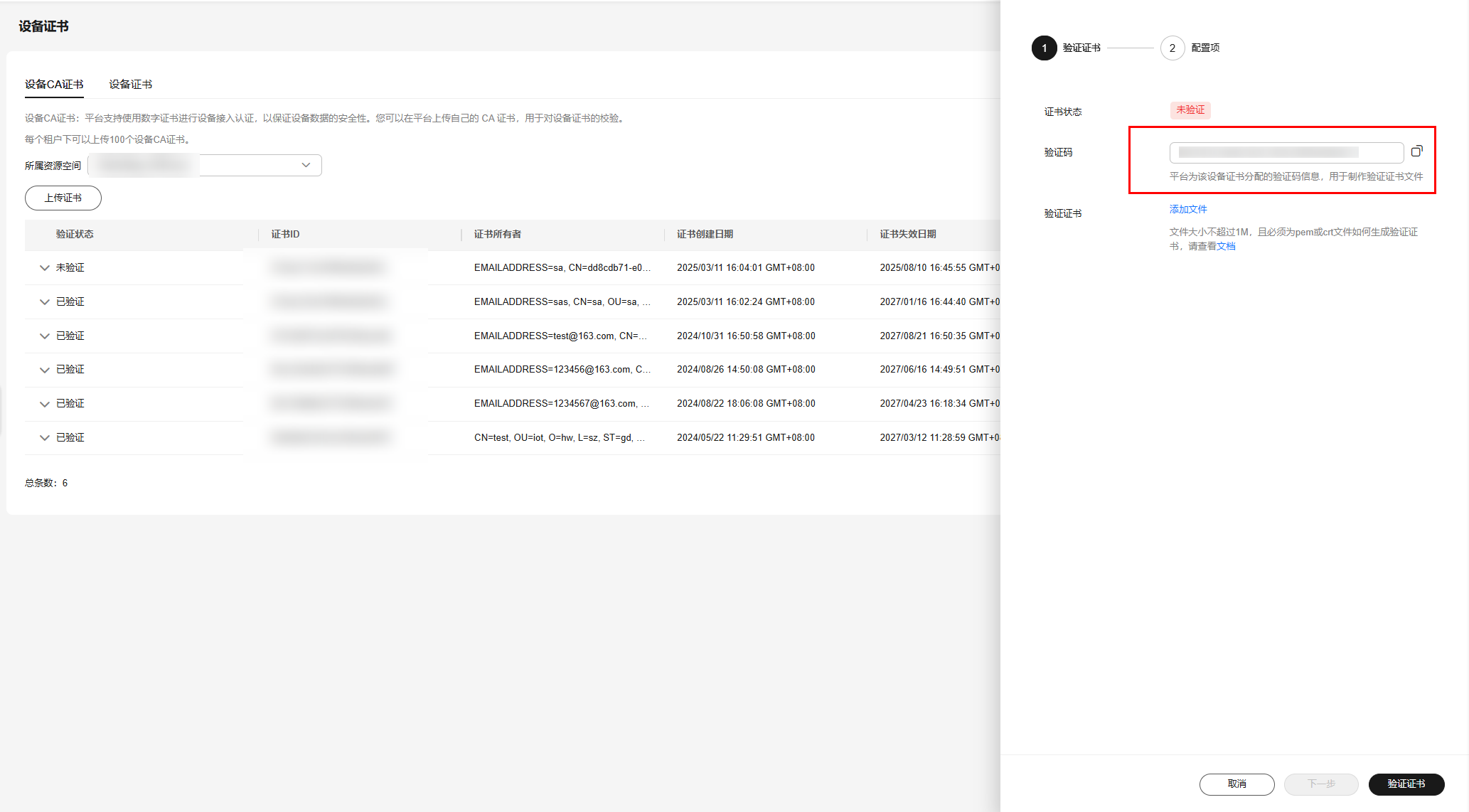

    图11 获取验证码

  2. 执行如下命令为私有密钥验证证书生成密钥对。

    openssl genrsa -out verificationCert.key 2048

  3. 执行如下命令为私有密钥验证证书创建CSR(Certificate Signing Request)。

    openssl req -new -key verificationCert.key -out verificationCert.csr

    系统提示您输入如下信息,Common Name填写为验证证书的验证码,其他参数自定义。

    • Country Name (2 letter code) [AU]:国家,如CN。

    • State or Province Name (full name) []: 省份,如GD。

    • Locality Name (for example, city) []:城市,如SZ。

    • Organization Name (for example, company) []:组织,如Huawei。

    • Organizational Unit Name (for example, section) []:组织单位,如IoT。

    • Common Name (e.g. server FQDN or YOUR name) []:验证证书的验证码,请参考步骤1获取 。

    • Email Address []:邮箱地址,如1234567@163.com。

    • Password[]:密码,如1234321。
    • Optional Company Name[]:公司名称,如Huawei。

  4. 执行以下命令使用CSR创建私有密钥验证证书。

    openssl x509 -req -in verificationCert.csr -CA rootCA.pem -CAkey rootCA.key -CAcreateserial -out verificationCert.pem -days 500 -sha256

    在openssl安装目录的bin文件夹下,获取生成的验证证书(verificationCert.pem)。

  5. 选择对应证书,单击然后单击“上传验证证书”

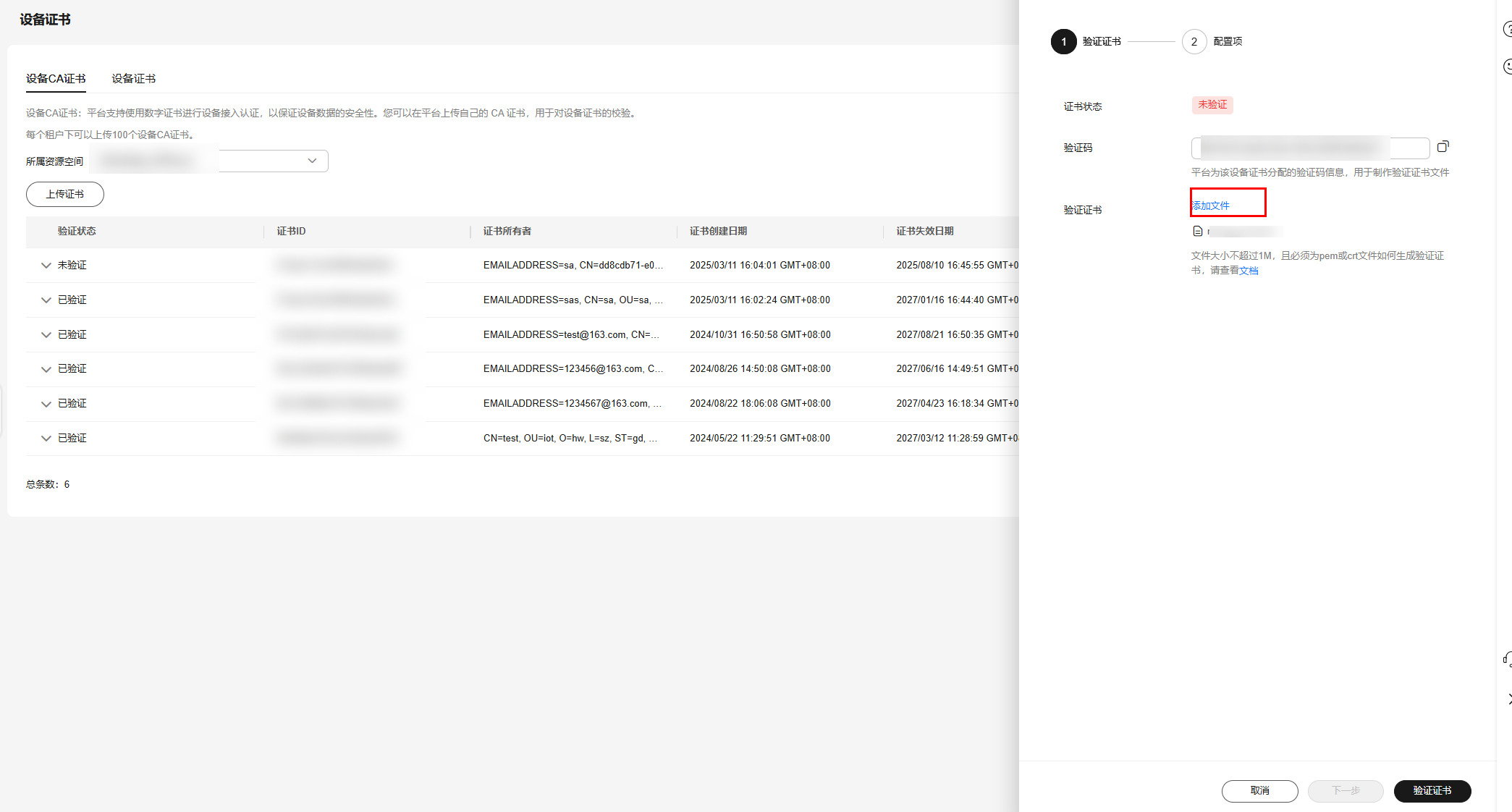

    图12 上传验证证书

  6. 在弹出的对话框中,单击“添加文件”,然后单击“确认”。

    图13 完成验证

    上传验证证书后,证书状态变为“已验证”,表明您拥有该CA证书。

预置X.509证书

在注册X.509设备之前,您需要在设备侧预置CA机构签发的X.509证书。

X.509证书由CA机构签发,若没有CA机构签发的商用证书,您可以自己制作设备CA调测证书

制作X.509调测证书

  1. 以管理员身份运行cmd命令行窗口,执行cd c:\openssl\bin(请替换为openssl实际安装路径),进入openssl命令视图。
  2. 执行如下命令生成密钥对。
    openssl genrsa -out deviceCert.key 2048
  3. 执行如下命令为设备证书创建CSR(Certificate Signing Request)。
    openssl req -new -key deviceCert.key -out deviceCert.csr

    系统提示您输入如下信息,所有参数可以自定义。

    • Country Name (2 letter code) [AU]:国家,如CN。

    • State or Province Name (full name) []: 省份,如GD。

    • Locality Name (for example, city) []:城市,如SZ。

    • Organization Name (for example, company) []:组织,如Huawei。

    • Organizational Unit Name (for example, section) []:组织单位,如IoT。

    • Common Name (e.g. server FQDN or YOUR name) []: 名称,如zhangsan。

    • Email Address []:邮箱地址,如1234567@163.com。

    • Password[]:密码,如1234321。
    • Optional Company Name[]:公司名称,如Huawei。
  4. 执行以下命令使用CSR创建设备证书。
    openssl x509 -req -in deviceCert.csr -CA rootCA.pem -CAkey rootCA.key -CAcreateserial -out deviceCert.pem -days 500 -sha256

    在openssl安装目录的bin文件夹下,获取生成的设备证书(deviceCert.pem)。

注册X.509证书认证的设备

  1. 访问设备接入服务,单击“管理控制台”进入设备接入控制台。
  2. 在左侧导航栏选择 设备 > 所有设备,单击右上角“注册设备”,按照如下表格填写参数后,单击“确定”

    图14 单设备注册

    参数名称

    说明

    所属资源空间

    选择设备所属的资源空间。

    所属产品

    选择设备所属的产品。

    如没有,请先创建产品

    设备标识码

    即node_id,填写为设备的IMEI、MAC地址或Serial No;若没有真实设备,填写自定义字符串,由英文字母和数字组成

    设备名称

    即device_name,可自定义。

    设备认证类型

    X.509证书:设备使用X.509证书验证身份。

    指纹

    “设备认证类型”选择“X.509证书”时填写,导入设备侧预置的设备证书对应的指纹,在OpenSSL执行openssl x509 -fingerprint -sha256 -in deviceCert.pem命令可查询。注:填写时需要删除冒号

连接鉴权

参考连接鉴权接口文档,使用MQTT.fx工具激活在物联网平台上注册的设备。

  1. 访问MQTT.fx下载页面,下载并安装最新版本的MQTT.fx工具。

    MQTT.fx 1.7.0及旧版本对带有$的主题(Topic)处理存在问题,请使用最新版本进行测试。

  2. 访问这里,填写注册设备后生成的设备ID(DeviceId)和密钥(DeviceSecret),生成连接信息(ClientId、Username、Password)。

    DeviceSecret在此场景下可随意填写,如12345678。

    图15 获取ClientId

    参数

    必选/可选

    类型

    参数描述

    ClientId

    必选

    String(256)

    一机一密的设备clientId由4个部分组成:设备ID、设备身份标识类型、密码签名类型、时间戳,通过下划线“_”分隔。

    • 设备ID:指设备在平台成功注册后生成的唯一设备标识,通常由设备的产品ID和设备的NodeId通过分隔符“_”拼装而来。
    • 设备身份标识类型:固定值为0,表示设备ID。
    • 密码签名类型:长度1字节,当前支持2种类型:
      • “0”代表HMACSHA256不校验时间戳。
      • “1”代表HMACSHA256校验时间戳。
    • 时间戳:为设备连接平台时的UTC时间,格式为YYYYMMDDHH,如UTC 时间2018/7/24 17:56:20 则应表示为2018072417。

    Username

    必选

    String(256)

    设备ID。

    设备通过MQTT协议的connect消息进行鉴权,对于构造clientId的各个部分信息都必须包括进去,平台收到connect消息时,会判断设备的鉴权类型和密码摘要算法。

    使用生成工具生成的clientId格式,默认不校验时间戳:设备ID_0_0_时间戳。

    • 当采用“HMACSHA256”校验时间戳方式时,会先校验消息时间戳与平台时间是否一致,再判断密码是否正确。
    • 当采用“HMACSHA256”不校验时间戳方式时,鉴权消息也必须带时间戳,但不检验时间是否准确,仅判断密码是否正确。

    connect消息鉴权失败时,平台会返回错误,并自动断开MQTT链路。

  3. 打开MQTT.fx软件,单击“设置”图标。

  4. 填写“ Connection Profile” 相关信息。

    图16 “General ”可以使用工具默认信息

    参数名称

    说明

    Broker Address

    填写从设备接入服务控制台获取的设备对接地址,此地址为域名信息。不能通过域名接入的设备,填写IP地址,详细请参考2中获取的。

    Broker Port

    为8883。

    Cliend ID

    设备cliendID,请参考2中获取。

  5. 单击“User Credentials”填写“User Name”

    图17 填写设备ID

    参数名称

    说明

    User Name

    即设备ID,请参考2中获取。

    Password

    使用X.509证书认证时不需要填写。

  6. 单击“SSL/TLS”配置鉴权参数,然后单击““Apply””。选择开启 “SSL/TLS”,勾选“ Self signed certificates”,配置相关证书内容。

    图18 填写“SSL/TLS”相关参数

    CA File为对应的CA证书。下载并获取证书(加载pem格式的证书)。

    Client Certificate File为设备的设备证书(deviceCert.pem)。

    Client Key File为设备的私钥(deviceCert.key)。

  7. 单击“Connect”,设备鉴权成功后,在物联网平台可以看到设备处于在线状态。

    图19 设备状态

上报数据

参考设备属性上报接口文档,使用MQTT.fx工具向物联网平台上报数据。

设备若通过MQTT通道上报数据,需要发给指定的topic,上报消息的topic格式为:“$oc/devices/{device_id}/sys/properties/report”,其中“device_id”的值,为设备注册成功后返回的“device_id”值。

  1. 填写接口地址,此处以“$oc/devices/{device_id}/sys/properties/report”为例,如“$oc/devices/5e4e2e92ac-164aefa8fouquan1/sys/properties/report”

    图20 填写接口地址

  2. 填写上报的数据。

    请求参数

    字段名

    必选/可选

    类型

    参数描述

    services

    必选

    List<ServiceProperty>

    设备服务数据列表(具体结构参考下表ServiceProperty定义表)

    ServiceProperty定义表:

    字段名

    必选/可选

    类型

    参数描述

    service_id

    必选

    String

    设备服务的ID。

    properties

    必选

    Object

    设备服务的属性列表,具体字段在设备关联的产品模型中定义。

    event_time

    可选

    String

    设备采集数据UTC时间(格式:yyyyMMddTHHmmssZ),如:20161219T114920Z。

    设备上报数据不带该参数或参数格式错误时,则数据上报时间以平台时间为准。

    请求示例

    {
        "services": [{
                "service_id": "Connectivity",
                "properties": {
                    "dailyActivityTime": 57
                },
                "event_time": "20151212T121212Z"
            },
            {
                "service_id": "Battery",
                "properties": {
                    "batteryLevel": 80
                },
                "event_time": "20151212T121212Z"
            }
        ]
    }
    图21 请求示例

  3. 单击“Publish”,可以在物联网平台上查看设备是否成功上报数据。

    图22 上报数据
