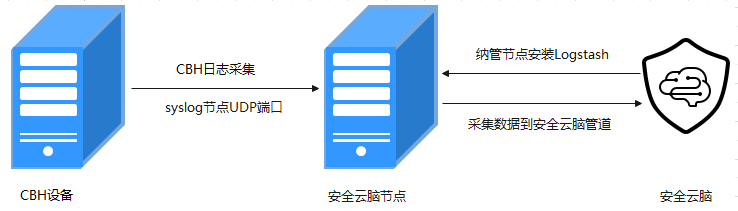

CBH日志接入安全云脑

约束与限制

• 数据采集的组件控制器仅支持运行在Linux系统X86和ARM架构的ECS主机上。
• 安装组件控制器时，在控制台中查看信息时，仅支持使用IAM非管理员账号登录。
• CBH实例和安全云脑需要归属同一个账号，便于通过VPC方式实现网络连通。

前提条件

• 已开通付费版安全云脑服务，且已创建工作空间。

  详细操作请参见购买安全云脑、新增工作空间。

CBH日志接入安全云脑操作步骤

1. 采集数据需要一台用于安装日志采集的各项配置的ECS主机，且ECS的系统磁盘容量 ≥ 50 GB。

   若已有满足条件的ECS，则跳过此步骤。

   若需新购买ECS，请参考购买申请ECS。

2. 购买数据磁盘，保障日志采集器有足够的运行空间。

   ECS中有用于采集管理的日志采集器的空闲数据盘，此数据磁盘需要和已有的ECS属于同一可用区，且磁盘容量 ≥ 100 GB。

   如果参照购买申请ECS时已购买且配置了数据磁盘，则请跳过该步骤。否则参考购买申请数据磁盘。

3. 挂载数据磁盘到符合条件的ECS上。

   需要将符合条件的数据磁盘挂载在已有的符合条件的ECS上，保障日志采集器有足够的运行空间，操作指导请参考挂载数据磁盘。

   若满足以下任一场景则无需执行此步骤：

   • 场景一：参考购买申请ECS时已经了购买符合条件的ECS和数据磁盘，且磁盘已挂载到ECS，则无需执行此步骤。
   • 场景二：已有符合条件的ECS，且参考购买申请数据磁盘购买了符合条件的数据磁盘，购买数据磁盘时已经执行了数据磁盘挂载到云服务器ECS的操作，则无需执行此步骤。

4. 创建非管理员IAM账户。

   租户采集的鉴权采用的是IAM鉴权，因此需要创建拥有安全云脑接口访问权限的IAM最小权限账户（机机账户），同时禁止开启MFA。该账户主要用于租户侧日志采集器登录并访问安全云脑，操作指导请参考创建非管理员IAM账户。

5. 采集数据前，需要进行网络连通配置，以便实现租户VPC与安全云脑的网络连通。操作指导请参考网络连通配置。
6. 安装组件控制器（isap-agent），纳管日志采集器节点（ECS）到安全云脑。操作指导请参考安装组件控制器（isap-agent）。
7. 安装日志采集组件（Logstash），配置日志采集进程。操作指导请参考安装日志采集组件（Logstash）。
8. 创建日志存储管道，在安全云脑中创建日志存储位置（管道），用于日志存储、分析。

   （可选）新增用于转入数据的数据空间，如果已有三方数据存放空间，无需再进行新增。

   （可选）在已新增的数据空间中新增用于转入数据的存储管道，如果已有存储管道，无需再进行新增。

   1. 进入目标工作空间管理页面，在左侧导航栏选择“日志审计 > 安全数据”，进入安全分析页面。
      图2 进入安全分析页面


   2. 新增数据空间。
      1. 在数据空间列表左上角，单击“新增”，系统从右侧弹出新增数据空间界面。
         图3 新增数据空间

      2. 在新增数据空间页面中，配置新建数据空间参数，参数说明如下所示：

         表2 新增数据空间

         参数名称	参数说明
         数据空间	输入数据空间名称。命名规则如下： 名称长度取值范围为5-63个字符。 可包含英文字母、数字和-。其中，-不能出现在开头和结尾，且不能连续出现。 名称须为全局（整个华为云上）唯一，不能与其他数据空间名称相同。 此处示例命名为“DataTransfer”。
         描述	可选参数，设置该数据空间的备注信息。

      3. 单击“确定”。
   3. 在左侧数据空间导航栏中，单击新增数据空间名称右侧的，并在下拉选项中选择的“创建管道”，系统从右侧弹出创建管道页面。

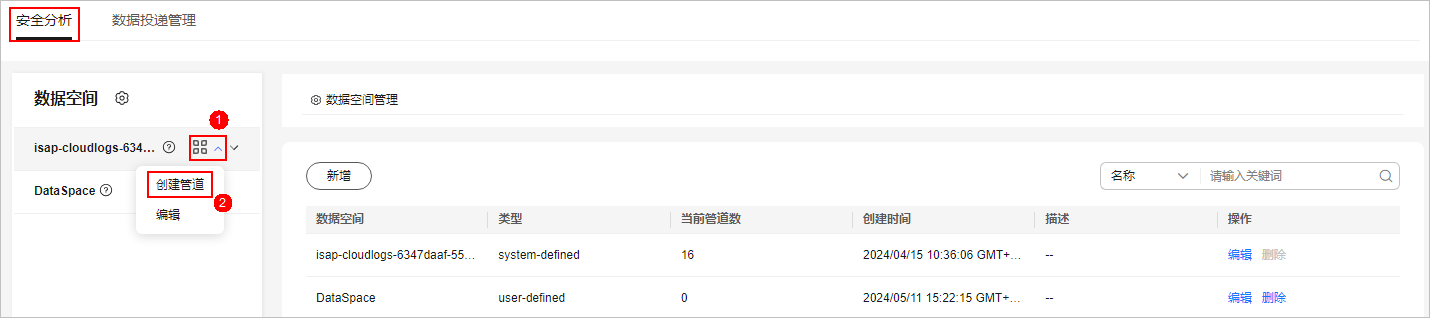

      图4 创建管道

   4. 在创建管道页面中，配置管道参数，参数说明如表2所示。

      表3 创建管道

      参数名称	参数说明
      数据空间	该管道所属的数据空间，系统默认生成。
      管道名称	自定义管道的名称。命名规则如下： 名称长度取值范围为5-63个字符。 可包含英文字母、数字和-。其中，-不能出现在开头和结尾，且不能连续出现。 名称须为数据空间中的唯一，不能与数据空间中其他管道名称相同。 此处示例命名为“cbh_log”。
      Shard数	该管道的Shard数量。取值范围为：1-64。保持缺省值即可。 索引可以存储数据量超过1个节点硬件限制的数据。为满足这样的需求，Elasticsearch提供了一个能力，将一个索引拆分为多个，称为Shard。当您创建一个索引时，您可以根据实际情况指定Shard的数量。每个Shard托管在集群中的任意一个节点中，且每个Shard本身是一个独立的、全功能的“索引”。
      生命周期	该管道内数据的生命周期。取值范围为：7-180。 保持缺省值即可。
      描述	可选参数，设置该管道的备注信息。

   5. 单击“确定”。创建成功后，可单击数据空间名称，展开查看已创建的管道。


   不同的数据来源接入安全云脑，建议使用不同的管道进行存储，方便后续对指定数据进行查询分析。

9. 配置连接器，配置日志来源、接收目的的参数信息。
   1. 进入目标工作空间管理页面，在左侧导航栏选择“日志审计 > 采集管理”，默认进入连接管理页面。
      图5 进入连接管理页面

   2. 新增数据连接来源。
      1. 在“连接管理”页面中，单击“新增”，默认进入选择数据连接来源页面。
      2. 配置数据连接来源参数。

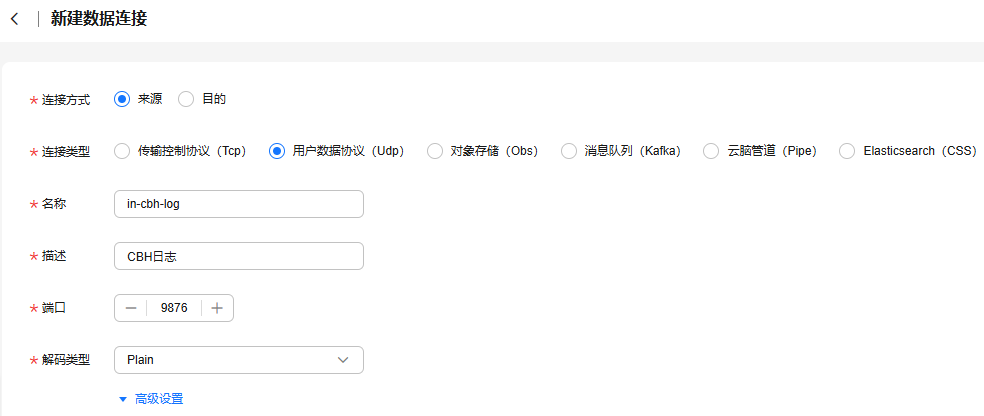

         图6 来源


         此处以日志数据来源类型为UDP为例进行介绍，更多连接类型介绍请参见连接器规则说明。

         表4 日志来源

         参数名称	配置说明
         连接方式	选择“来源”。
         连接类型	选择“用户数据协议（Udp）”。
         名称	自定义设置数据连接来源名称。此处示例设置为“in-cbh-log”。
         描述	自定义设置数据来源描述信息。此处示例设置为“CBH日志”。
         端口	设置需要采集的端口，此处示例设置为“9876”。 此处端口需要和CBH转发端口保持一致。
         解码类型	设置编码格式，选择“Plain”。
         高级设置	无需配置。

      3. 设置完成后，单击页面右下角“确认”。
   3. 新增数据连接目的。
      1. 在“连接管理”页面中，单击“新增”，进入选择数据连接页面。
      2. 配置数据连接目的参数。

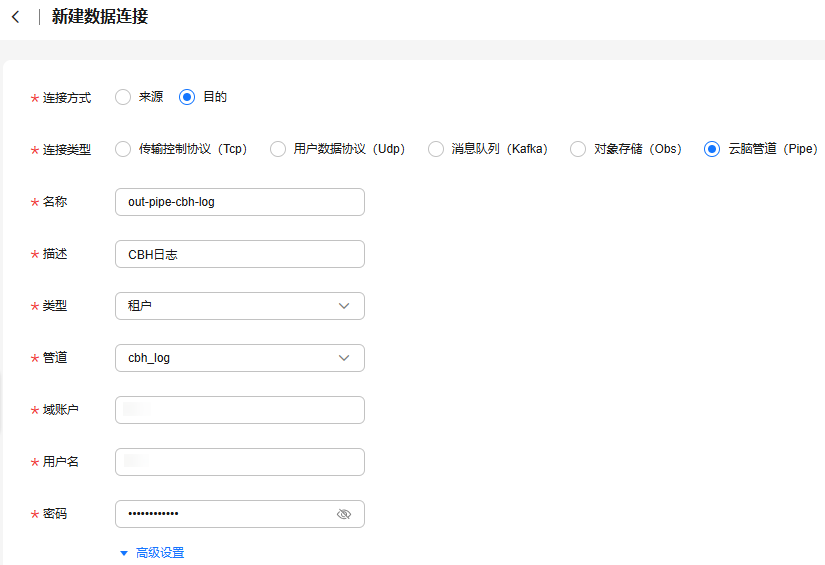

         图7 目的


         表5 日志目的

         参数名称	配置说明
         连接方式	选择“目的”。
         连接类型	选择“云脑管道（Pipe）”。
         名称	自定义设置数据连接目的名称。此处示例设置为“out-pipe-cbh-log”。
         描述	自定义设置日志数据目的描述信息。此处示例设置为“CBH日志”。
         类型	自定义设置日志目的类型。此处请选择“租户”。
         管道	选择创建日志存储管道创建的管道。此处示例选择“cbh_log”。
         域账户	输入当前登录Console的IAM账号的域账户信息。
         用户名	输入当前登录Console的IAM账号的用户信息。
         密码	输入当前登录Console的IAM账号的密码。（密码修改会导致服务无法正常接入）
         高级设置	无需配置。

      3. 设置完成后，单击页面右下角“确认”。

10. 新增解析器，由解析器模板“CBH日志解析”创建解析器。
    1. 进入目标工作空间管理页面，在左侧导航栏选择“日志审计 > 采集管理”，进入采集管理页面后，选择“解析器管理”页签，进入解析器管理页面。

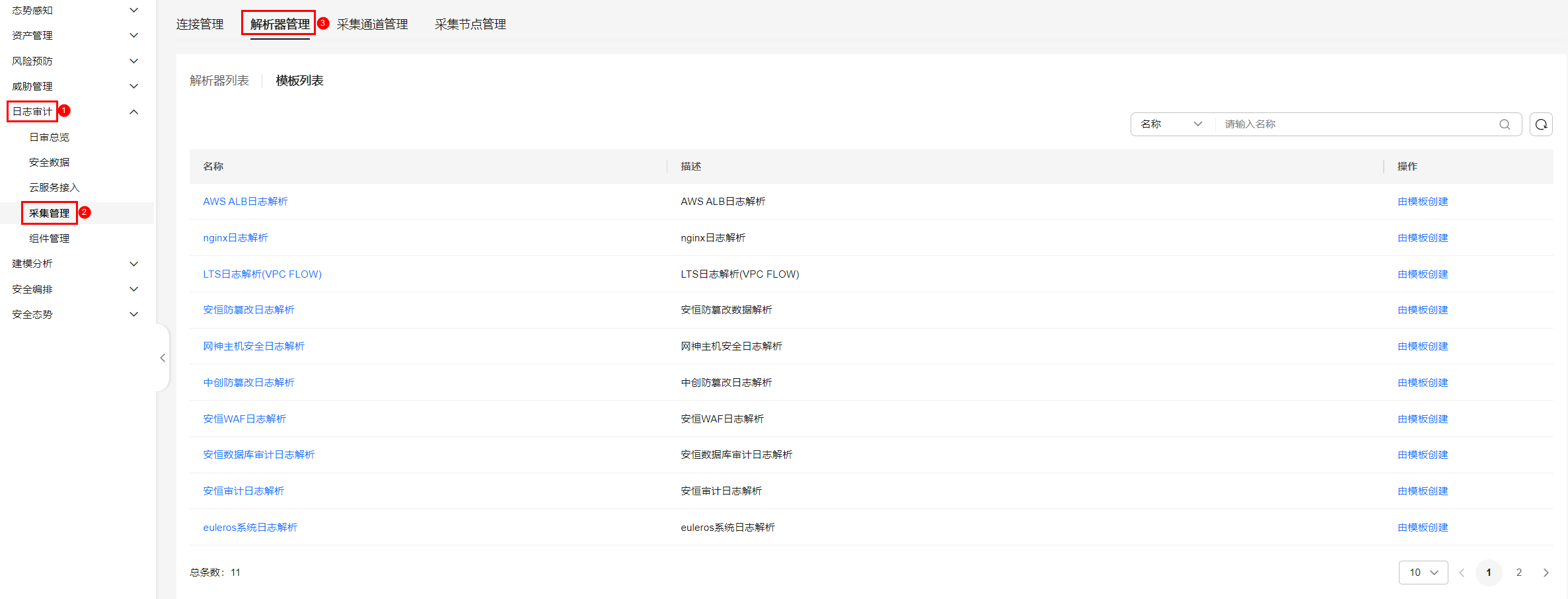

    图8 进入解析器管理页面

    2. 在解析器管理页面，单击“模板列表”页签。在名称为“云堡垒机日志解析”的解析器模板所在的操作列单击“由模板创建”按钮。进入“新建解析器”页面。
    3. 在“新建解析器”页面，配置解析器参数。
       • 名称：保持模板默认配置即可，无需修改，默认是“云堡垒机日志解析”。
       • 描述：保持模板默认配置即可，无需修改。默认是“云堡垒机日志解析”。
       • 解析规则：保持模板默认配置即可，无需修改。
    4. 单击“确定”。返回“解析器管理 > 解析器列表”页面，可查看已创建的解析器。

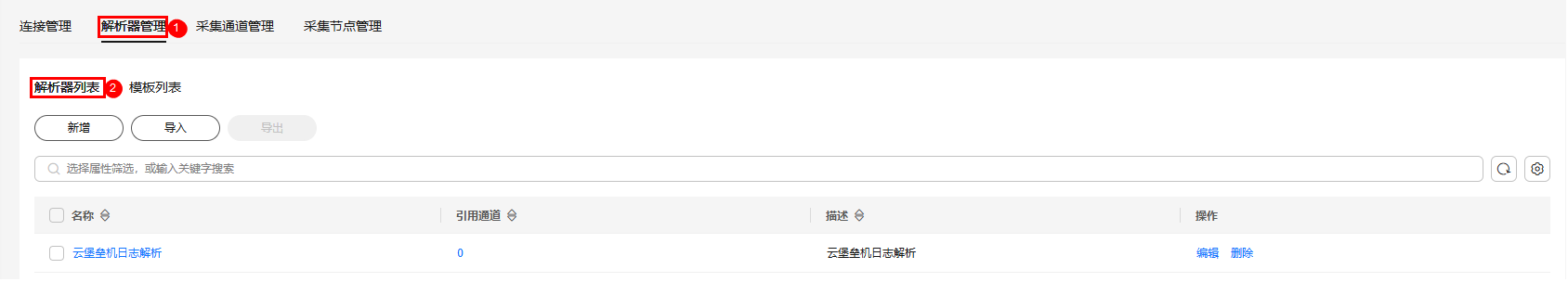

    图9 查看新建解析器


11. 配置日志采集通道，完成各功能组件连接，实现安全云脑和日志采集器正常工作。
    1. 进入目标工作空间管理页面，在左侧导航栏选择“日志审计 > 采集管理”，进入采集管理页面后，选择“采集通道管理”页签，进入采集通道管理页面。
       图10 进入采集通道管理页面

    2. 新增日志采集通道分组。
       1. 在采集通道管理页面中，单击“分组列表”右侧的。
       2. 自定义输入分组名称，此处示例配置为CBH日志，单击，完成新增。
    3. 新建日志采集通道。
       1. 在采集通道管理页面的分组列表右侧，单击“新增”，进入新增采集通道页面。
       2. 在“基础配置”页面中，配置基础信息。

          表6 基础配置参数说明

          参数名称		参数说明
          基础信息	名称	自定义采集通道名称。此处示例设置为“CBH日志”。
          	通道分组	选择b. 新增日志采集通道分组创建的分组。此处示例选择“CBH日志”。
          	（可选）描述	自定义填写采集通道描述信息。
          来源配置	源名称	选择配置连接器新增的日志来源名称。此处示例选择为“in-cbh-log”。 选择后系统将自动生成已选择来源的相关信息。
          目的配置	目的名称	选择配置连接器新增的日志目的名称。此处示例选择为“out-pipe-cbh-log”。 选择后系统将自动生成已选择目的相关信息。

       3. 单击页面右下角“下一步”，进入“解析器配置”页面。
       4. 在“解析器配置”页面中，选择“云堡垒机日志解析”，将原始日志直接接入采集通道列表中。解析器配置完成后，单击页面右下角“下一步”，进入“运行节点选择”页面。

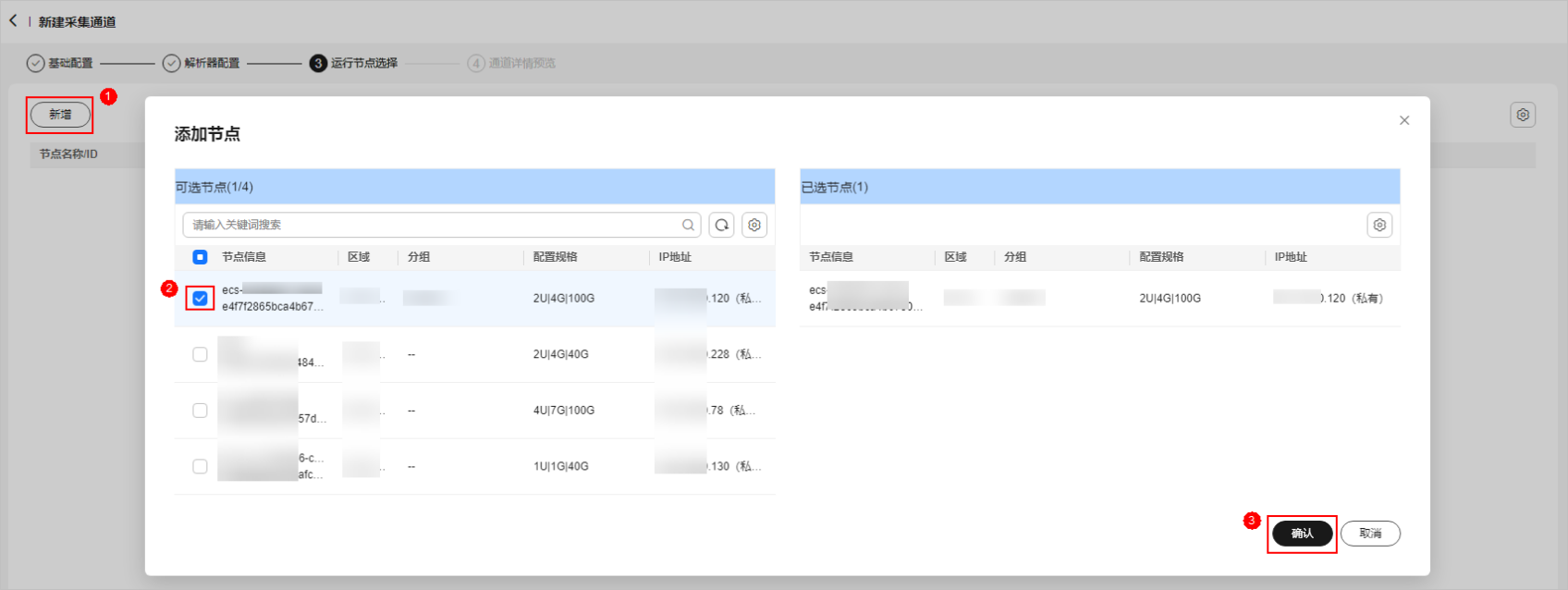

       5. 在“运行节点选择”页面中，单击“新增”，并在弹出的添加节点框中选择安装组件控制器（isap-agent）中纳管的ECS节点后，单击“确认”。
          图11 选择运行节点

    4. 单击页面右下角“下一步”，进入“通道详情预览”页面。
    5. 在“通道详情预览”页面确认配置无误后，单击“保存并执行”。
    6. 在采集通道管理页面，当采集通道的健康状态列显示为“正常”，表示当前采集通道下发已经全部成功。

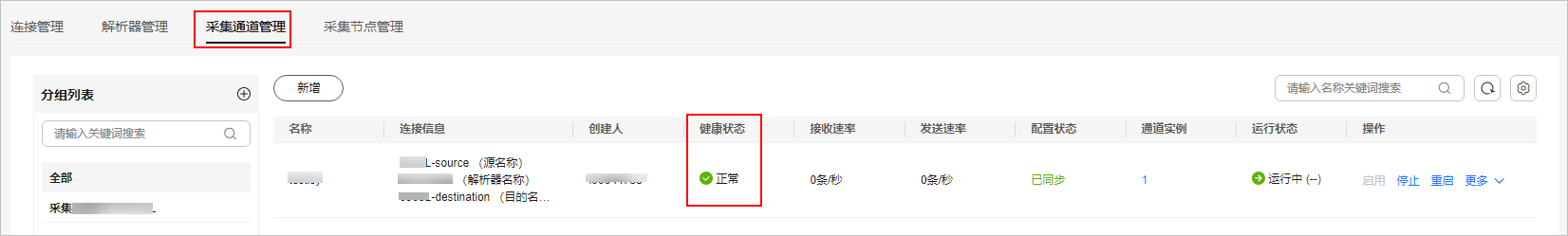

       图12 采集通道配置完成


12. 在CBH侧配置数据转发。
    1. 用户已获取“系统”模块管理权限，以admin账号登录云堡垒机 CBH系统。
    2. 选择“系统 > 数据维护 > 日志备份”，进入系统日志备份配置管理页面。
       图13 进入系统日志备份配置管理页面

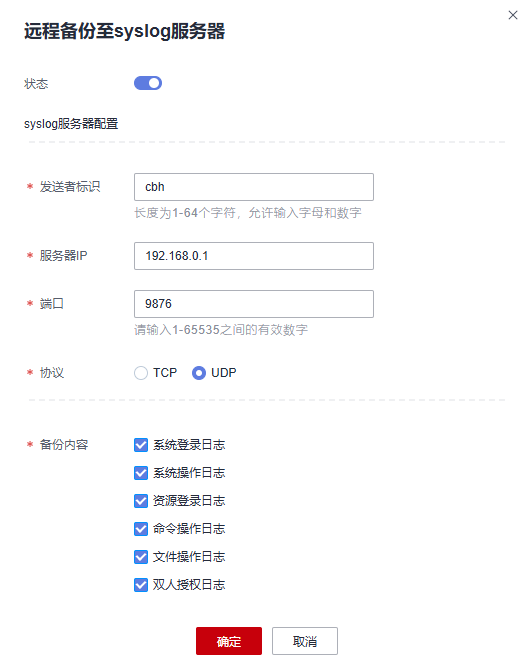

    3. 在“远程备份至Syslog服务器”区域，单击“编辑”，弹出备份至Syslog服务器配置窗口，配置服务器相关参数。
    图14 配置远程备份至syslog服务器的参数


    表7 表1 配置Syslog服务器远程备份参数

    参数	说明
    状态	选择开启或关闭备份至Syslog服务器，默认，此处需要打开该按钮开关。 ，表示开启备份日志至Syslog服务器。每天零点自动启动备份。 ，表示关闭备份日志至Syslog服务器。
    发送者标识符	自定义堡垒机到Syslog服务器的标识符。用于在Syslog日志服务器，区分所接收的日志来自于相应的堡垒机。此处示例配置为“cbh”。
    服务器IP	输入云脑采集节点的IP地址，即部署了CBH日志采集通道的ECS节点的IP地址，在配置采集通道时运行节点选择步骤选中的ECS节点对应的IP地址。
    端口	端口与云脑采集管理配置的端口保持一致。 云脑侧端口号示例配置为“9876”，CBH侧此处也示例配置为“9876”。
    协议	选择Syslog服务器协议类型，此处选择“UDP”。
    备份内容	选择需备份的日志类型，至少需勾选一个类型，此处示例全选。 系统登录日志：所有登录实例的操作记录日志。 资源登录日志：在当前实例登录已纳管资源的所有操作记录日志。 命令操作日志：在当前实例中执行的所有命令记录日志。 文件操作日志：对实例中文件的操作日志，包括上传、下载等。 双人授权日志：实例中执行双人授权操作的所有日志。

    4. 单击“确定”，返回日志备份管理页面，查看创建的系统备份信息。

13. 安全查询与分析，将日志接入安全云脑管道后可在安全云脑中查询。
    1. 进入目标工作空间管理页面，在左侧导航栏选择“日志审计 > 安全数据”，进入安全分析页面。选择创建日志存储管道新增或使用的管道（此处选择“cbh_log”），即可查看日志解析后的数据。
    2. 查询与分析日志详细操作请参见查询与分析日志。

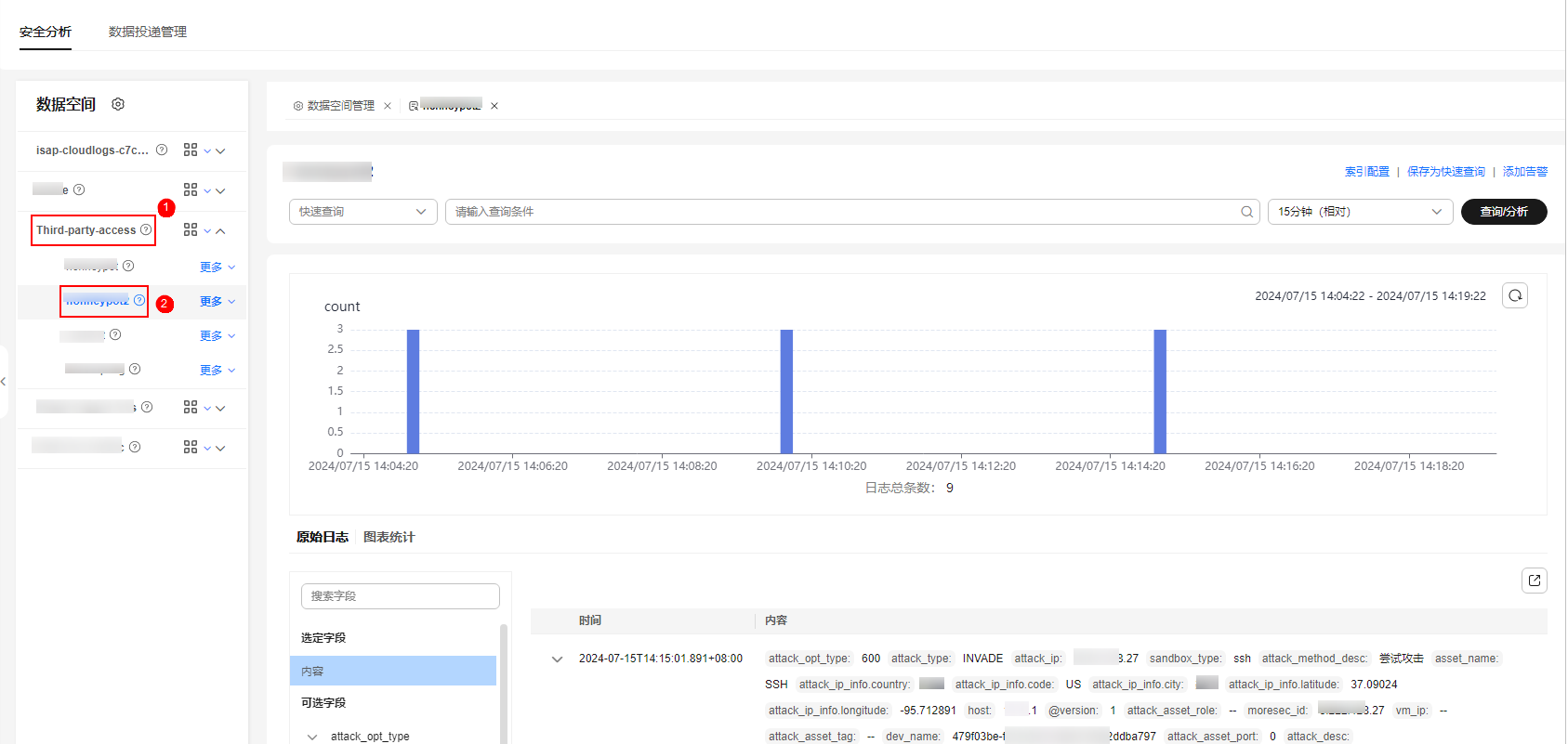

    图15 查询与分析
