使用CDM服务迁移HBase数据至MRS集群

应用场景

云数据迁移（Cloud Data Migration，简称CDM），是一种高效、易用的批量数据迁移服务。 CDM围绕大数据迁移上云和智能数据湖解决方案，提供了简单易用的迁移能力和多种数据源到数据湖的集成能力，降低了客户数据源迁移和集成的复杂性，有效地提高您数据迁移和集成的效率。

本章节适用于使用CDM服务将线下IDC机房或者公有云HBase集群中的数据（支持数据量在几十TB级别或以下的数据量级）迁移到华为云MRS集群。

方案架构

HBase会把数据存储在HDFS上，主要包括HFile文件和WAL文件，由配置项“hbase.rootdir”指定在HDFS上的路径，华为云MRS集群的默认存储位置是“/hbase”文件夹下。

HBase自带的一些机制和工具命令也可以实现数据搬迁，例如通过导出Snapshots快照、Export/Import、CopyTable方式等，可以参考Apache官网相关内容。

图1 HBase数据迁移方案

方案优势

场景化迁移通过迁移快照数据然后再恢复表数据的方法，能大幅度提升迁移效率。

迁移调研

迁移HBase数据前需要对源端HBase组件进行调研，以便评估迁移过程中可能会产生的风险、对系统的影响等。调研主要包含HBase组件版本、部署模式、数据存储、性能优化等，具体请参考表1。

网络方案

迁移方案支持各种网络选型：公网、VPN、专线等。根据实际情况选择网络方案，两端网络互通即可迁移。

约束与限制

• 本章节以通过华为云CDM服务2.9.1.200版本进行数据迁移为例介绍。不同版本操作可能有差异，具体操作详情以实际版本对应的操作指导为准。
• CDM服务支持迁移的数据源可参考支持的数据源，数据源为Apache HBase时，建议使用的版本为2.1.X、1.3.X，请执行搬迁前务必确认是否支持搬迁。
• 在迁移过程中，源端HBase数据如果进行删除/增量操作未能及时同步到目标集群，可能导致数据不一致，需要重新迁移。
• 搬迁数据量较大时，对网络通信要求较高，执行搬迁任务时，可能会影响其他业务，建议在业务空闲期进行数据迁移任务。

迁移全量HBase数据

1. 登录CDM管理控制台。
2. 创建CDM集群，该CDM集群的安全组、虚拟私有云、子网需要和迁移目的端集群保持一致，保证CDM集群和待迁移的MRS集群之间网络互通。
3. 在“集群管理”页面单击待操作集群对应“操作”列的“作业管理”。
4. 在“连接管理”页签，单击“新建连接”。
5. 参考CDM服务的新建连接页面，添加到迁移源端集群的连接，连接器类型根据实际集群来选择，例如连接器类型选择“Apache HBase”。


   （可选）HBase迁移建议使用高权限用户，单击“显示高级属性”，新增迁移所需用户“hadoop.user.name = 用户名（如omm用户）”。

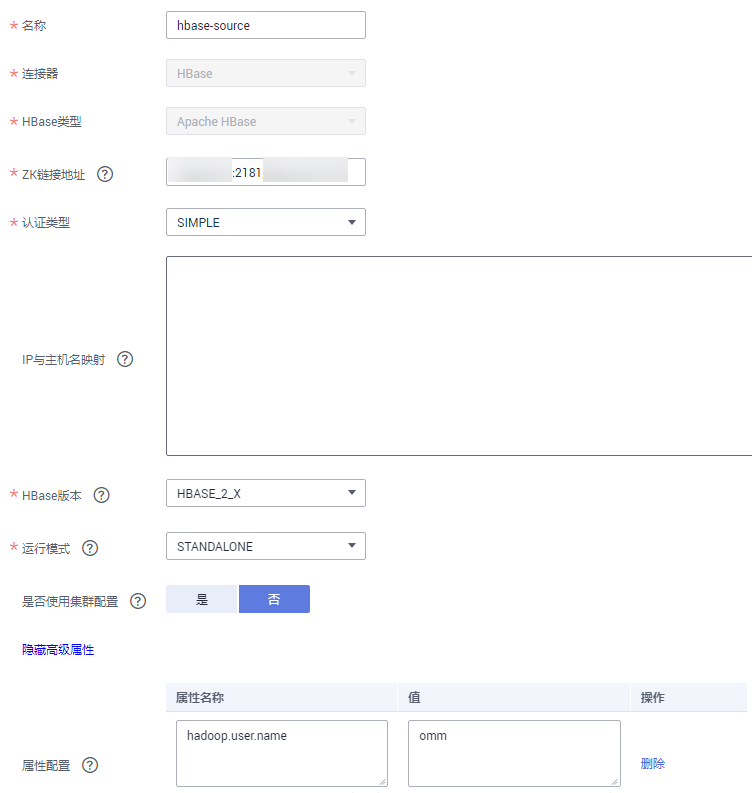

   图2 到迁移源端集群的连接


6. 在“连接管理”页签，单击“新建连接”。
7. 参考CDM服务的新建连接页面，添加到迁移目的端集群的连接，连接器类型根据实际集群来选择，例如连接器类型选择“MRS HBase”。


   （可选）HBase迁移建议使用高权限用户，单击“显示高级属性”，新增迁移所需用户“hadoop.user.name = 用户名（如omm用户）”。

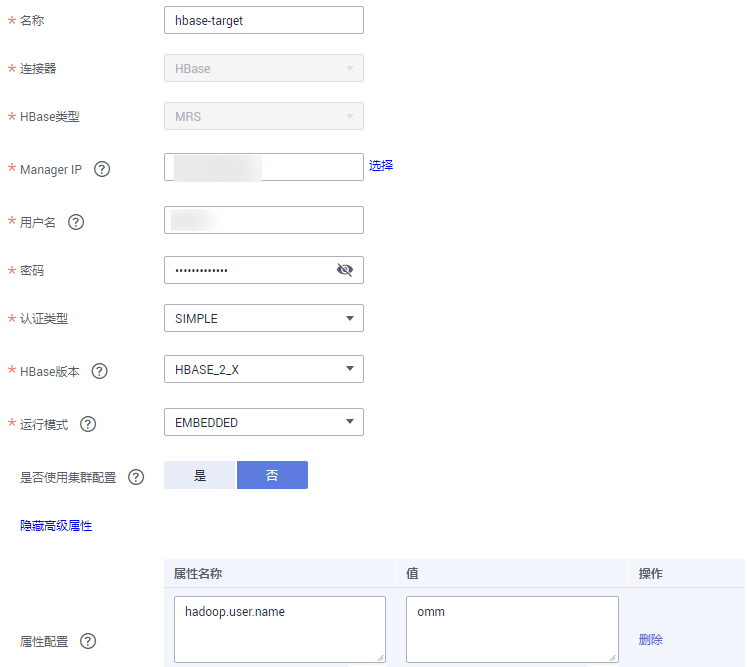

   图3 到迁移目的端集群的连接


8. 选择“作业管理”的“表/文件迁移”页签，单击“新建作业”。
9. 进入作业参数配置界面，配置作业名称、源端作业和目的端作业参数，并选择要迁移的数据表，单击“下一步”。
   图4 HBase作业配置


10. 配置源字段和目的字段的映射关系， 并单击“下一步”。
11. 进入任务配置页面，不做修改，直接单击“保存”。
12. 选择“作业管理”的“表/文件迁移”页签，在待运行作业的“操作”列单击“运行”，在弹出的运行作业页面，单击“确定”即可开始HBase数据迁移。
13. 迁移完成后，可以在目的端集群和源端集群的HBase Shell命令行中，通过同样的查询语句，对比查询结果进行验证。

    例如：

    • 在目的端集群和源端集群上通过查询BTable表的记录数来确认数据条数是否一致，可添加“--endtime”参数排除迁移期间源端集群上有数据更新的影响。

      hbase org.apache.hadoop.hbase.mapreduce.RowCounter BTable --endtime=1587973835000

      图5 查询BTable表的记录数

    • 可执行以下命令查询指定时间段内的数据进行对比。

      scan 'BTable ', {TIMERANGE=>[1587973235000, 1587973835000]}

迁移增量HBase数据

在业务割接前，如果源端集群上有新增数据，需要定期将新增数据搬迁到目的端集群。一般每天更新的数据量在GB级别可以使用CDM的“整库迁移”指定时间段的方式进行HBase新增数据迁移。

当前使用CDM的“整库迁移”功能时的限制：如果源HBase集群中被删除操作的数据无法同步到目的端集群上。

场景迁移的HBase连接器不能与“整库迁移”共用，因此需要单独配置“HBase”连接器。

1. 参考迁移全量HBase数据的步骤 1~步骤 7步骤新增两个“HBase”连接器，连接器类型根据实际集群来选择。
   例如选择连接器类型时分别为源端集群和目的端集群选择“MRS HBase”和“Apache HBase”。

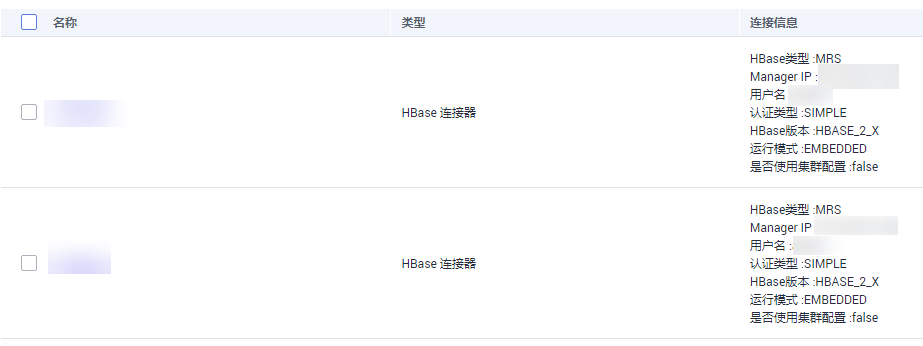

   图6 HBase增量迁移连接


2. 选择“作业管理”的“整库迁移”页签，单击“新建作业”。
3. 进入作业参数配置界面，作业相关信息配置完成后单击“下一步”。
   • 作业名称：用户自定义作业名称，例如hbase-increase。
   • 源端作业配置：源连接名称请选择新创建的到源端集群的连接名称，并展开高级属性配置迁移数据的时间段。
   • 目的端作业配置：目的连接名称请选择新创建的到目的端集群的连接名称，其他不填写。

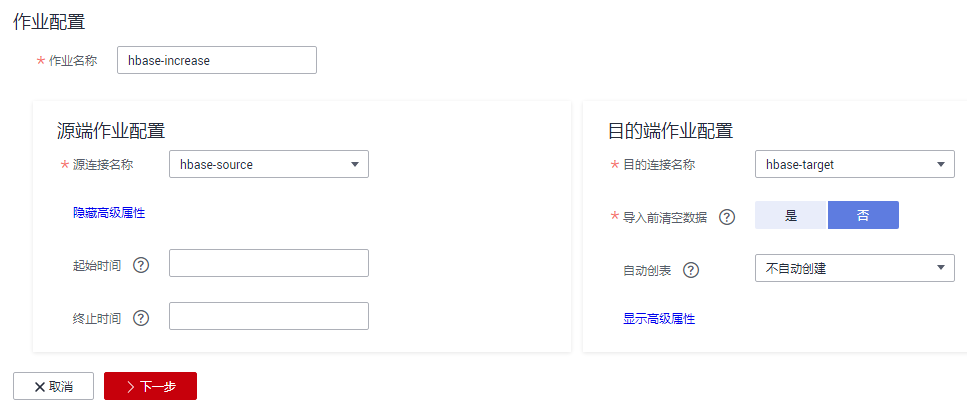

   图7 HBase增量迁移作业配置


4. 选择要迁移的数据表， 单击“下一步”，单击“保存”。
5. 选择“作业管理”的“整库迁移”页签，在待运行作业的“操作”列单击“运行”，在弹出的运行作业页面，单击“确定”即可开始HBase数据增量迁移。

校验HBase迁移数据

以下操作为使用MgC Agent校验迁移后的HBase数据的一致性操作示例，且都为非安全集群，以下操作以Linux版本25.3.3为例进行演示，具体以实际版本界面为准，详细操作请参见大数据校验。

1. 创建项目。
   1. 登录迁移中心管理控制台。
   2. 单击左侧导航栏的“其他 > 配置管理”，进入配置管理页面。
   3. 选择“项目管理”页签，单击“创建项目”，右侧弹出创建新项目窗口。
   4. 在弹出的窗口中，选择“复杂迁移（大数据迁移）”项目类型，并设置项目名称，例如“mrs-hbase”。


      项目类型选择后将无法更改。

   5. 单击“创建”。创建项目成功，可在项目管理列表查看。

2. 部署MgC Agent。
   1. 在导航栏左侧最上方切换新创建的项目，选择“总览 > 迁移中心Agent”下载Agent安装包。

      在Linux版区域，单击“下载安装包”或“复制下载命令”，将MgC Agent安装程序下载到Linux主机。

      本示例以在与源端和目的端网络互通的Linux主机中安装MgC Agent为例进行演示，且已准备一台用于登录MgC Agent控制台的Windows主机。部署MgC Agent的详细操作请参见部署MgC Agent（原Edge）。

   2. 执行如下命令，解压MgC Agent安装包：

      tar zxvf MgC-Agent.tar.gz

   3. 执行如下命令，进入MgC Agent安装目录中的scripts目录：

      cd MgC-Agent/scripts/

   4. 执行如下命令，启动MgC Agent安装脚本：

      ./install.sh

   5. 输入Linux本机网卡的弹性公网IP地址作为后续访问MgC Agent页面的地址。

      如果输入的地址不在本机拥有的IP列表中，会提示是否开放本机所拥有的任何公网IP作为访问地址。

   6. 当出现如下图所示提示时，表示Linux版的MgC Agent已安装完成。其中提示的端口号请以实际情况为准。
      图8 安装MgC Agent成功


      执行如下命令，更新环境变量：

      source /opt/cloud/MgC-Agent/scripts/setenv.sh

      还需在安装MgC Agent的主机安全组入网规则中，需要添加一条允许通过TCP协议访问27080端口的规则。源地址填写用于登录MgC Agent控制台的Windows主机IP地址。

   7. 安装完成后，在Windows主机上打开浏览器，输入地址“https://IP地址:端口号”，即可访问MgC Agent的登录页面。例如，IP为“192.168.x.x”，端口号为“27080”，则MgC Agent的访问地址为“https://192.168.x.x:27080”。

      其中，IP为2.e输入的IP地址，端口号为2.f中MgC Agent安装成功提示的端口号。

3. 创建连接。
   1. 登录MgC Agent。
      1. 在登录页面，登录方式选择“华为云密钥登录”。
      2. 分别输入华为云账号的AK、SK，在区域下拉列表选择在MgC服务创建项目的区域。
      3. 单击“登录”按钮，进入MgC Agent的总览页面。
   2. （仅首次登录需要配置）在总览界面，单击页面右上方的“立即连接”按钮，右侧弹出连接迁移中心页面。
      1. 在连接迁移中心页面配置以下参数：
         • 第一步：配置连接方式

           输入华为云账号的AK/SK。

         • 第二步：关联迁移中心项目

           迁移中心项目：单击“查询项目”按钮，查询成功后在下拉列表中，选择步骤 3创建的迁移项目。

         • 第三步：预设当前迁移中心Agent名称

           迁移中心Agent名称：输入自定义迁移Agent名称，例如“Agent”。

      2. 单击“连接”按钮，确认要与迁移中心进行连接，单击“确定”按钮。

         当总览页面显示状态为“已连接”，代表与MgC连接成功。

4. 创建HBase凭证。
   1. 在左侧导航栏选择“云边协同 > 凭证列表”，进入凭证列表页面。
   2. 单击列表上方的“创建凭证”按钮，配置以下参数分别创建源端凭证和目的端凭证：

      表3 创建HBase凭证

      参数	参数配置
      使用类型	选择“大数据”。
      类型	选择“HBase”。
      凭证名称	输入自定义凭证名称，例如，源端凭证名称为“hbase-credentials”，目标端凭证名称为“hbase-target”。
      认证方式	选择“用户名/密码”。
      用户名	选择“root”。
      选择文件	单击“添加文件”，上传HBase源集群或目的集群的core-site.xml、hdfs-site.xml、yarn-site.xml、mapred-site.xml和hbase-site.xml等5个文件。 源端集群的配置文件通常位于Hadoop安装目录的conf子目录下。目的端集群的配置文件通常位于“HBase客户端安装目录/hbase/conf”目录下。

      凭证创建后，等待凭证列表中相应凭证所在行的“同步状态”变为“已同步”。

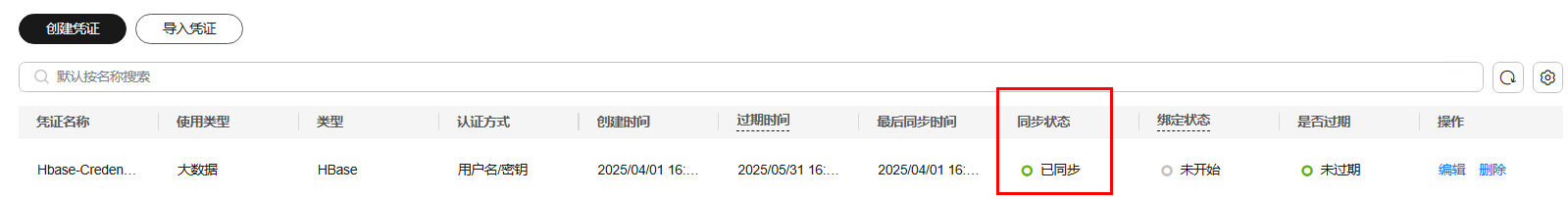

      图9 查看凭证同步状态


5. 选择并启用MgC Agent（仅首次使用时需要配置）。
   1. 登录迁移中心管理控制台。
   2. 在左侧导航栏选择“实施 > 大数据校验”，进入大数据校验页面。
   3. 单击“选择并启用迁移中心Agent”按钮，弹出选择迁移中心Agent窗口。
   4. 在下拉列表中，选择与迁移中心连接成功的MgC Agent，单击“启用”按钮，启用该工具进行后续操作。

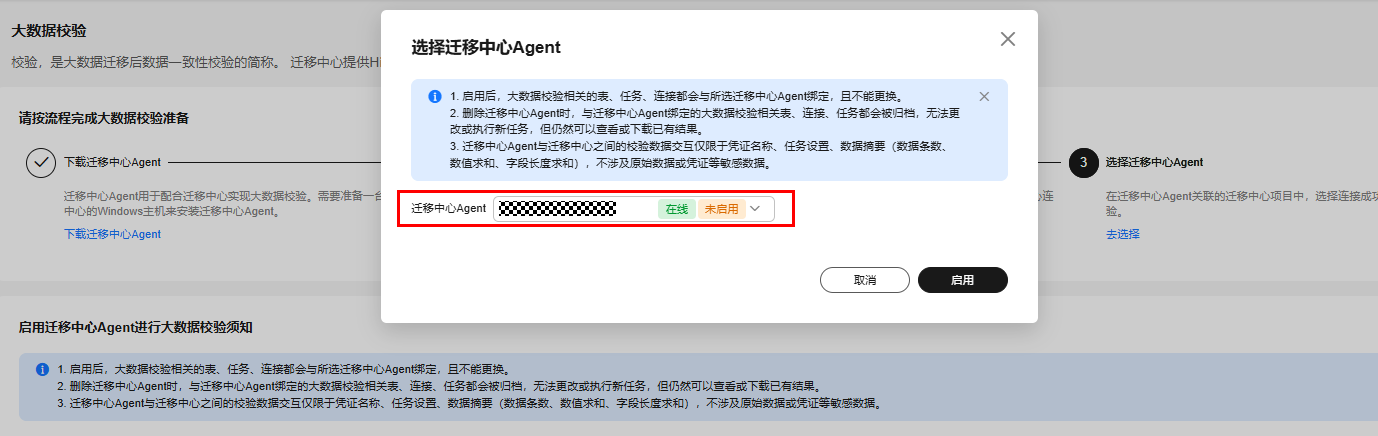

      图10 启用MgC Agent

   5. 单击“步骤指引”，在展开页面的“第一步：选择源端和目的端组件”中，“源端组件”选择“HBase”，“目的端组件”选择“MRS(HBase)”。
   6. 在“第二步：选择校验方式”中，根据实际需求选择校验方式，例如“全量校验”。
   7. 在“第三步：查看校验流程”的“库表分组”中单击“元数据采集”进入大数据迁移准备页面。

6. 创建源端和目的端HBase连接。
   1. 在大数据迁移准备页面的“连接管理”页签，单击“创建连接”进入新增连接页面，“大数据组件”选择“HBase”，单击“下一步”。
   2. 在详细配置页面配置以下参数：

      表4 源端HBase连接配置

      参数	参数配置
      所属源	选择“源端”。
      连接名称	默认创建名称为“HBase-4位随机数（字母和数字）”，也可以自定义名称。
      迁移中心Agent	选择MgC Agent中已启用的Agent名称。
      HBase凭证	选择4.a在MgC Agent添加的源端HBase凭证。
      安全集群	选择是否部署在安全集群下，选择“否”。
      Zookeeper节点IP	填写连接到源端Zookeeper的IP地址。通常是部署Zookeeper的服务器公网IP地址或内网IP地址。
      Zookeeper连接端口	填写连接到源端Zookeeper的端口，默认为“2181”。
      HBase 版本	选择源端HBase的版本。

   3. 单击“测试连接”，测试连接通过后，单击“确认”创建源端HBase连接。
   4. 再次单击“创建连接”进入新增连接页面，“大数据组件”选择“HBase”，单击“下一步”。
   5. 在详细配置页面配置以下参数：

      表5 目的端HBase连接配置

      参数	参数配置
      所属源	选择“目的端”。
      连接名称	默认创建名称为“HBase-4位随机数（字母和数字）”，也可以自定义名称。
      迁移中心Agent	选择MgC Agent中已启用的Agent名称。
      HBase凭证	选择4.a在MgC Agent添加的目的端HBase凭证。
      安全集群	选择是否部署在安全集群下，选择“否”。
      Zookeeper节点IP	填写连接到目的端Zookeeper的IP地址。通常是部署Zookeeper的服务器公网IP地址或内网IP地址。
      Zookeeper连接端口	填写连接到目的端Zookeeper的端口，默认为“2181”。
      HBase 版本	选择目的端HBase的版本。

   6. 单击“测试连接”，测试连接通过后，单击“确认”创建目的端HBase连接。

7. 创建并运行元数据采集任务。
   1. 在“大数据迁移准备”页面的“流程引导”区域，单击“元数据管理”中的“创建元数据采集任务”，右侧弹出“创建任务-元数据同步”页面，配置任务名称及元数据连接（即步骤 6创建的HBase源端连接），单击“确认”。
   2. 单击“元数据管理”，在任务管理列表中单击新创建的任务所在行的“运行任务”。
   3. 单击“库表清单”页签，查看采集数据表运行结果。

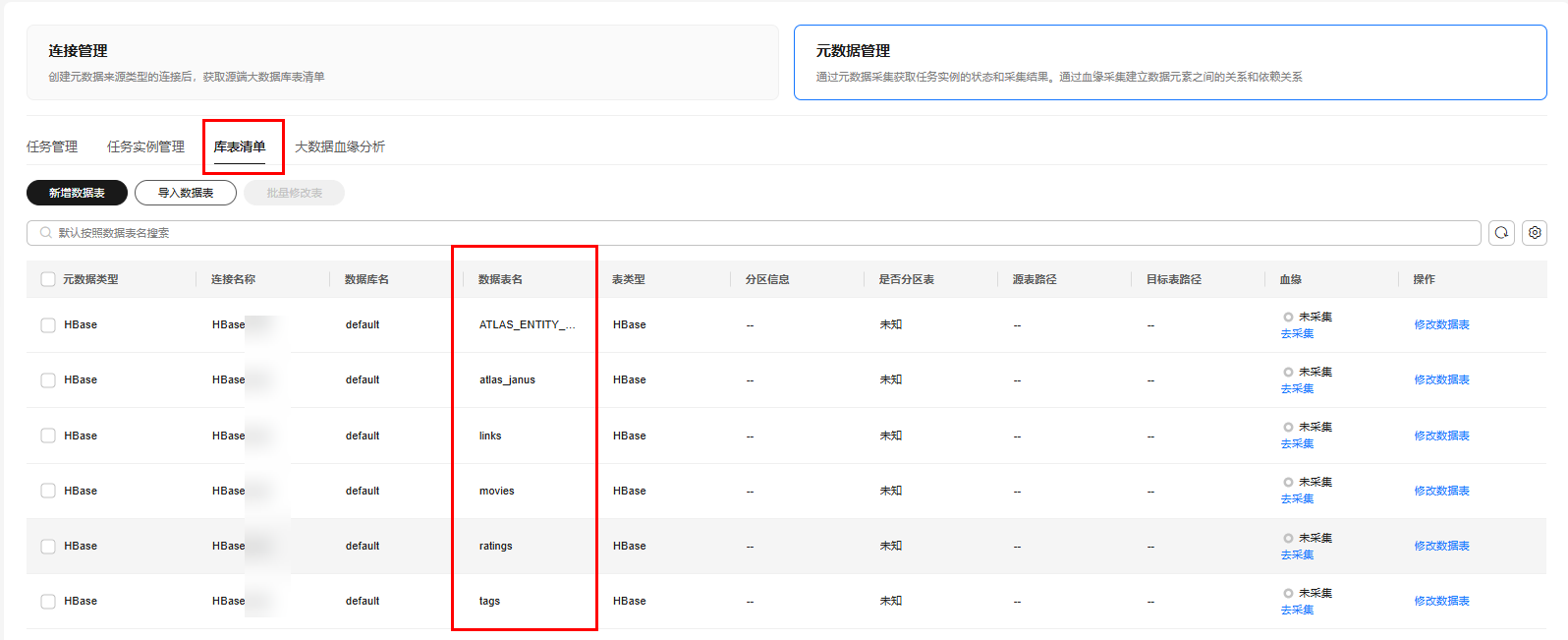

      图11 查看运行结果


8. 创建表组。
   1. 在左侧导航栏选择“实施 > 大数据校验”，进入大数据校验页面。
   2. 在功能入口区域，单击“表管理”，进入表管理页面的表组页签，并确认“表管理”右侧的Agent。
   3. 单击“新增表组”，弹出新增表组窗口，配置以下参数并单击“确认”：
      • 表组名：输入自定义表组名称。
      • 元数据连接：选择步骤 6创建的源端连接。
      • 校验标准：根据实际需求选择校验标准。
   4. 选择“库表清单”页签，在列表中单击同一规则的表所在行的“加入组”，在加入组弹窗中，选择8.c新创建的表组，单击“确认”。

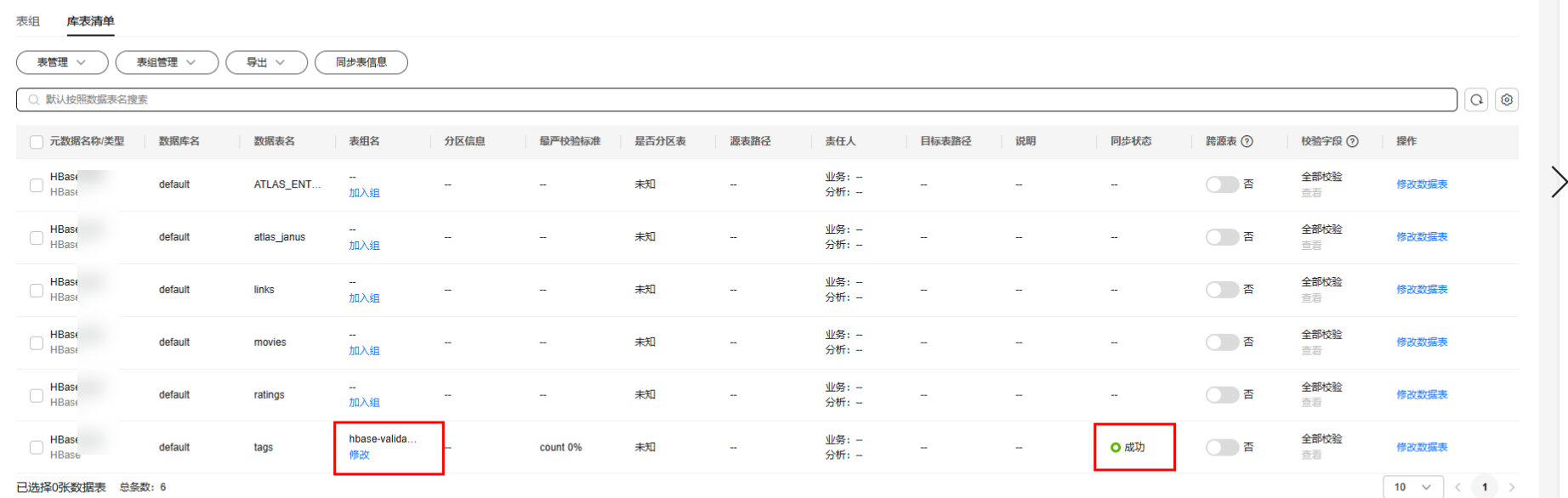

      图12 加入组


9. 创建并执行校验任务。
   1. 返回大数据校验页面，在功能入口区域，单击“任务管理”，进入任务管理页面。
   2. 单击页面右上角的“新增任务”，右侧弹出新增任务窗口，“大数据组件”选择“HBase”，“统计方式”根据实际情况选择，例如选择“全量校验”，单击“下一步”。
   3. 配置以下参数并单击“保存”创建源端任务。

      表6 新增任务配置

      参数	参数配置
      任务名	默认创建名称为“组件类型全量校验-4位随机数（字母和数字）”，也可以自定义名称。
      表组	选择已创建的表组名称。
      HBase连接	选择已创建的源端HBase连接。
      OBS桶配置检查	根据实际需求勾选“我确认仅需在迁移中心Agent侧查看日志和内容校验结果，无需上传至OBS桶”。

   4. 参考9.b~9.c创建目标端任务，其中“HBase连接”需选择已创建的目的端HBase连接。
   5. 在任务管理列表中，单击源端任务和目的端任务所在行的“执行任务”，等待任务执行结束。

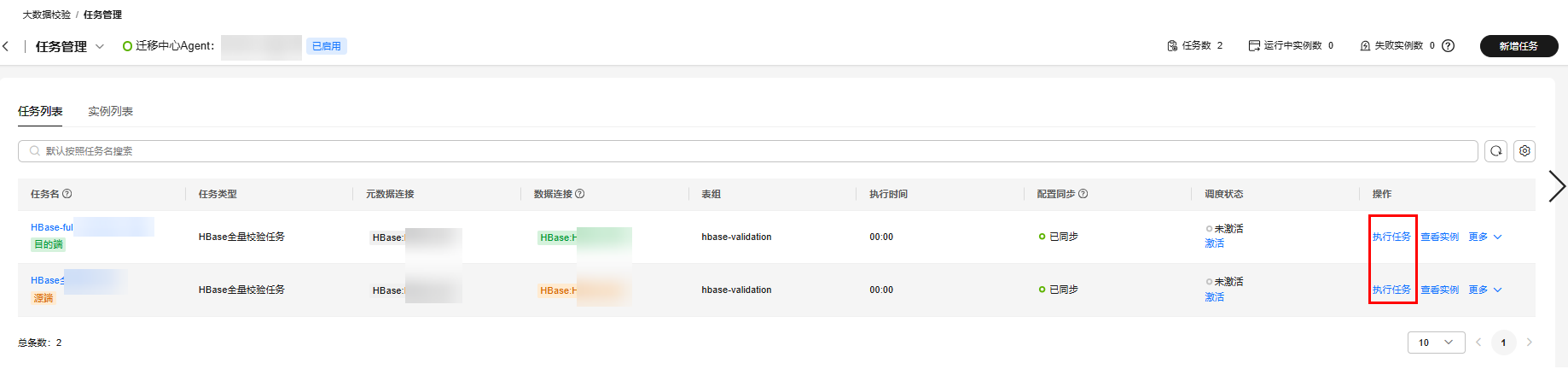

      图13 执行校验任务


10. 返回大数据校验页面，在功能入口区域，单击“校验结果”，进入校验结果页面，查看校验结果。
    还可单击操作列的“查看详情”，进入校验详情页面，查看该数据表的校验详细信息。

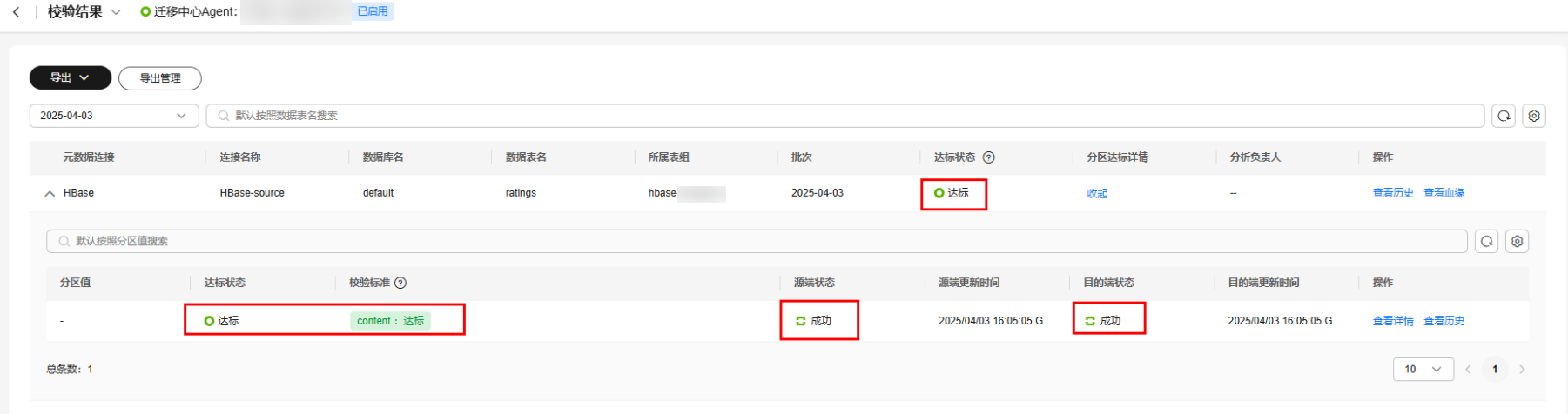

    图14 查看校验结果
