可视化查询图

操作步骤

1. 在图引擎编辑器左侧的区域内选择“可视化查询”模块。

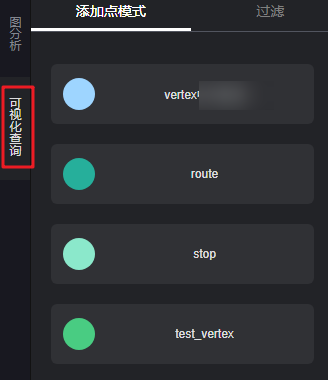

   图1 可视化查询

2. 在画布中添加点：
   1. 在“添加点模式”页签下会展示全图数据中所有的点边label，每个label展示为一个可以拖拽的卡片。您可以单击任意一个点label，直接拖动至左侧画布中。
      画布下方的“Cypher”查询语句会随着您的操作变化。



      此处的点边label和您在Schema编辑章节“元数据”列表中的点边label是相同的。

   2. 将想要查询的label拖动到画布后，单击“查询”按钮，图查询结果会展示在画布的右侧。
      画布下方“结果展示区”会有Cypher查询语句的运行记录，单击“查询结果”可以查看cypher查询语句运行结果。

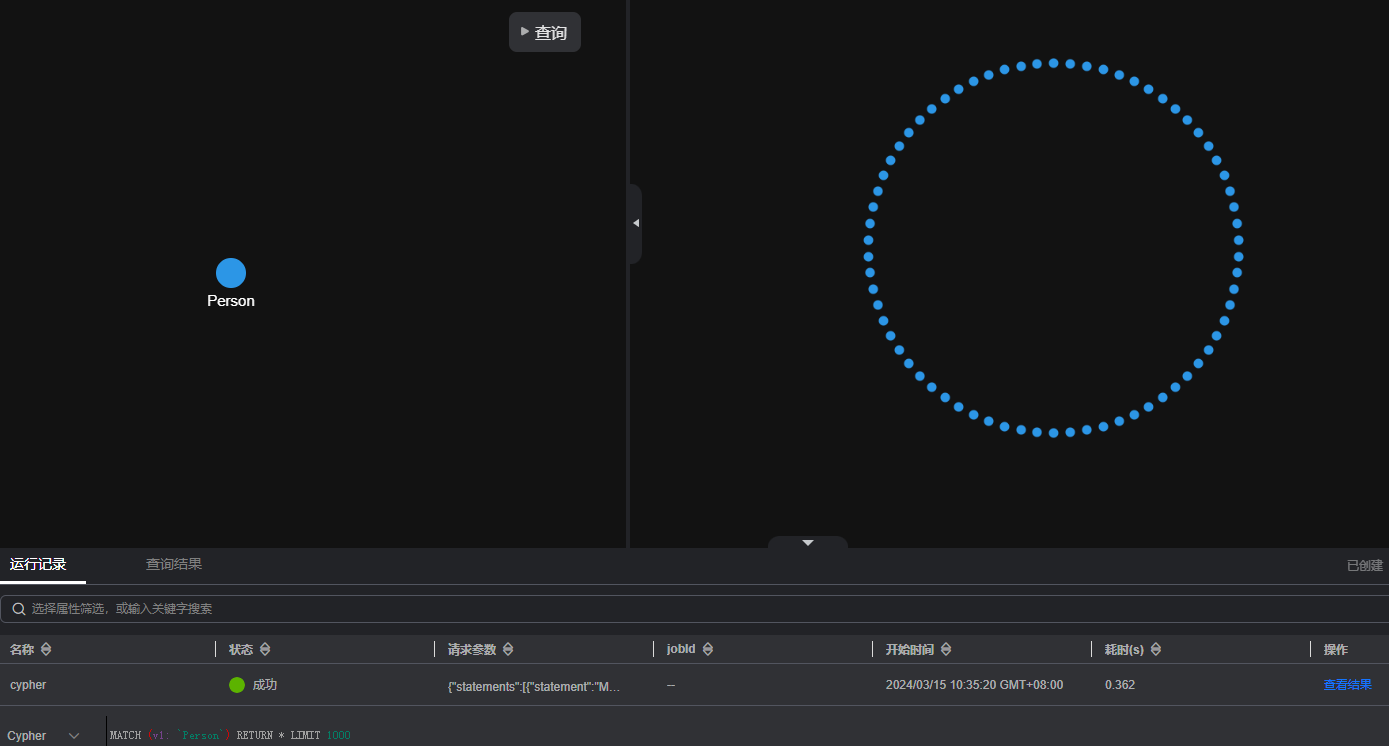

      图2 查询结果展示



      画布中只存在一个子图模式时才能输出查询结果。若存在多个不连通的子图或孤立点时，必须先添加边连通各子图或孤立点，还可以通过设置多标签的方式重新构建您的查询模式，否则单击“查询”按钮，会提示存在多个子图模式。

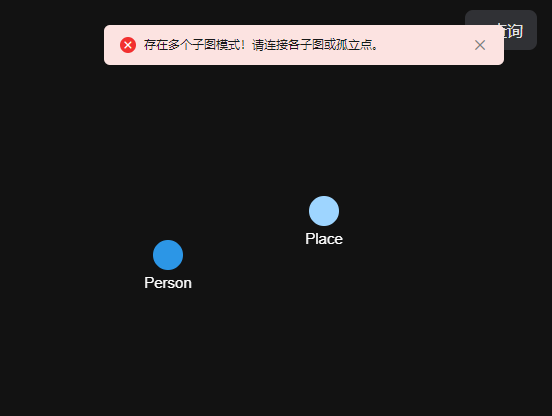

      图3 存在多个子图模式

3. 添加点过滤条件
   单击画布中的点，左侧区域会自动跳转到“过滤”页签，在点过滤页签中您可以输入相关项的值（例如标签、点ID、属性过滤条件），使画布中的点label符合相应约束。

   图4 添加点过滤条件

   • 点V1：Cypher变量ID（画布下方Cypher查询语句中的点标识），以拖动到画布中的点先后顺序命名（例如：V1，V2……）。
   • 标签：对一个点label设置一个或多个标签值（设置的多个标签之间是或的关系）。
   • 点ID：相当于一个过滤条件，对一个点label添加点ID后，单击“查询”按钮，可将设置相同点ID的点label查询出来。
   • 过滤条件：对点label的属性值进行设置。当前不支持多值类型属性过滤（多值：一个属性有多个属性值）。
     • 属性：标签所包含的属性。
     • 操作符：支持比较运算符（>,>=,<,<=,=,<>），空值判断运算符（is null（空值）, is not null（非空值））和字符串比较运算符（starts with，ends with，contains）。


       starts with表示是否以某字符串开头，ends with表示是否包含某字符串，contains表示是否包含某字符串。

     • 值：输入的属性值。属性值类型应与元数据中的属性类型一致，如果是字符型必须要用''（单引号）标记才可以。
     • 删除：单击可删除本行过滤条件。
   • “+”按钮：新增一个过滤条件。
   • “删除”按钮：删除已添加的点过滤条件。

   上述点过滤条件设置完成后，您可以重新单击画布中“查询”按钮，在画布右侧将展示新的查询结果。

4. 在画布中添加边（连接画布中的两点）：

   双击某一个点，点的边框变为红色（注意鼠标不要移出红色边框外），再次拖拽该点，可以从该点拖出一条边连接到另一点。

   画布下方的“Cypher”查询语句会随着您的操作变化。

   图5 红色边框

   图6 添加边

5. 添加边过滤条件

   单击画布中添加的边，左侧区域会自动跳转到“边过滤”页签，在边过滤页签中您可以选择相关项的值（例如标签、方向、跳数、属性过滤条件），使画布中的边label符合相应约束。

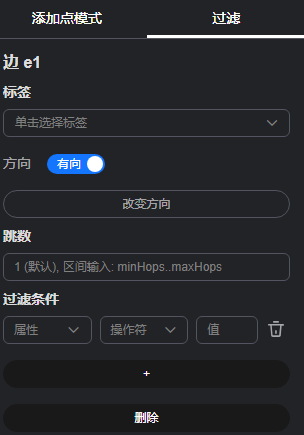

   图7 添加边过滤条件

   • 边e2：Cypher变量 ID，以画布中的添加边的先后顺序命名（例如：e1，e2……）。
   • 标签：对一个边label设置一个或多个边标签值（设置的多个边标签之间是或的关系）。
   • 方向：对该边label的指向进行选择。

     开关开启时为有向边，关闭时为无向边（或称双向边）。

     为有向边时，画布中的箭头指示了当前该边的方向，单击“改变方向”按钮可以改变当前选中边在画布中的方向。

   • 跳数：边的跳数默认为1，取值范围为 [0，20），有两种输入格式：单值输入与区间输入。
     • 单值输入时接收一个整数，代表当前边模式的跳数。
     • 区间输入接收两个整数，格式为minHops..maxHops，如2..3，表示当前边模式的跳数在[2,3]区间之内。
   • 过滤条件：对边label的属性值进行设置。当前不支持多值类型属性过滤（多值：一个属性有多个属性值）。
     • 属性：标签所包含的属性。
     • 操作符：支持比较运算符（>,>=,<,<=,=,<>），空值判断运算符（is null（空值）, is not null（非空值））和字符串比较运算符（starts with，ends with，contains）。


       starts with表示是否以某字符串开头，ends with表示是否包含某字符串，contains表示是否包含某字符串。

     • 值：输入的属性值。属性值类型应与元数据中的属性类型一致，如果是字符型必须要用''（单引号）标记才可以。
     • 删除：单击可删除已添加的边过滤条件。
   • “+”按钮：可以新增一个属性过滤条件。

     当过滤条件多于一条时，单击AND旁，可以选择过滤条件间的逻辑关系为并（AND）还是或（OR）。

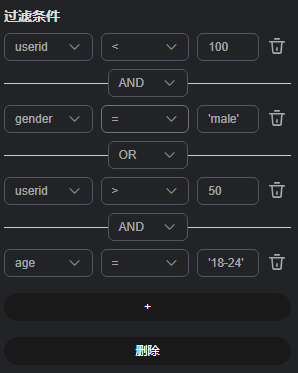

     图8 选择逻辑关系



     AND的逻辑运算优先级高于OR，需要合理规划各过滤条件的顺序。运算顺序如下：

     1. 先运算所有的AND运算，存在一个假即为假
     2. 再运算所有的OR，存在一个真即为真。

     例如下图所示：边过滤条件为 userid < 100 AND gender = 'male' OR userid > 50 AND age = '18-24'。

     根据以上运算顺序（先运算AND再运算OR），即：

     先计算（userid < 100 AND gender = 'male'） 和 （userid > 50 AND age = '18-24'），结果分别记为result1，result2；

     再计算 result1 OR result2。



     • “删除”按钮：可以删除已添加的过滤条件。

     上述边过滤条件设置完成后，您可以重新单击画布中“查询”按钮，在画布右侧将展示新的查询结果。
