Schema编辑

添加label

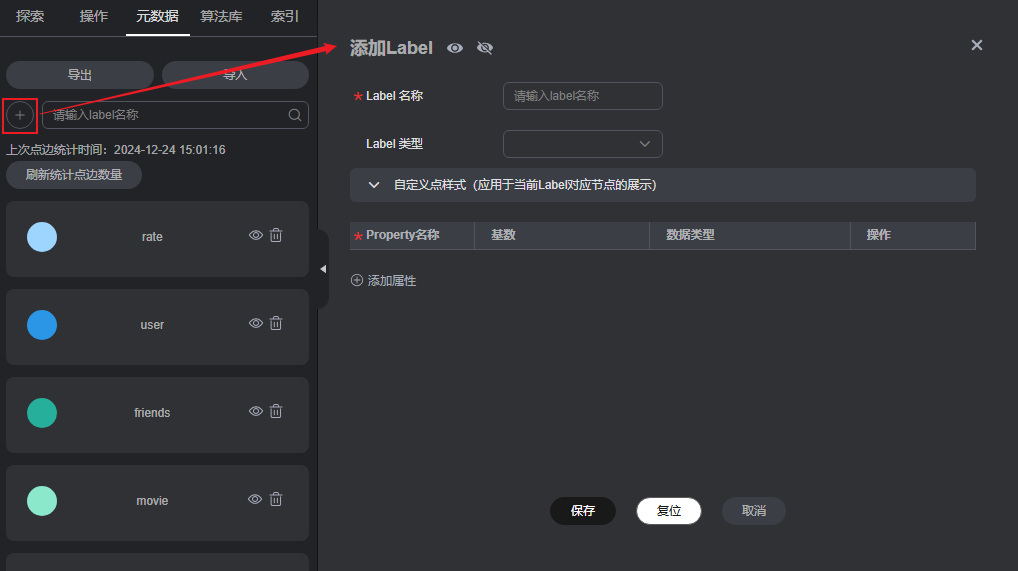

在图引擎编辑器左侧的元数据列表中，单击，可增加一个新的标签。

• Label 名称表示新增标签的名字。
• Label 类型可以选择设置的标签类型（点，边或者通用类型），通用类型表示标签既可以表示点，也可以表示边。
• 自定义点样式：您可以来定义标签的颜色和标记，用来区分各个点。
• 属性添加，默认实体只展示第一个添加的属性，其余不展示，可手动调整展示哪个属性，画布上会实时响应。
  图1 添加label


统计点边数量

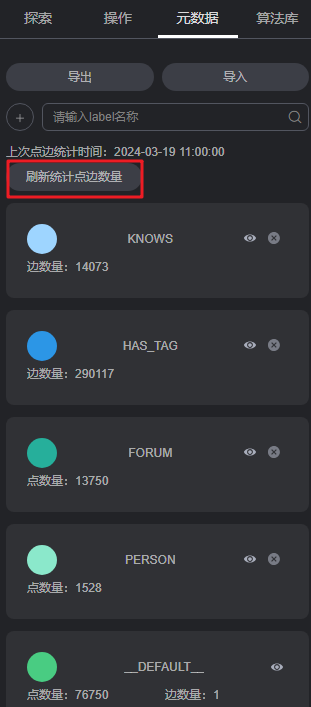

在图引擎编辑器左侧的元数据列表中，单击“刷新统计点边数量”，系统会为您统计当前图数据中点边的总数量。上次点边统计时间会显示在上方供您参考。

图2 统计点边数量

修改label

图版本为2.3.18及以上版本支持该功能。

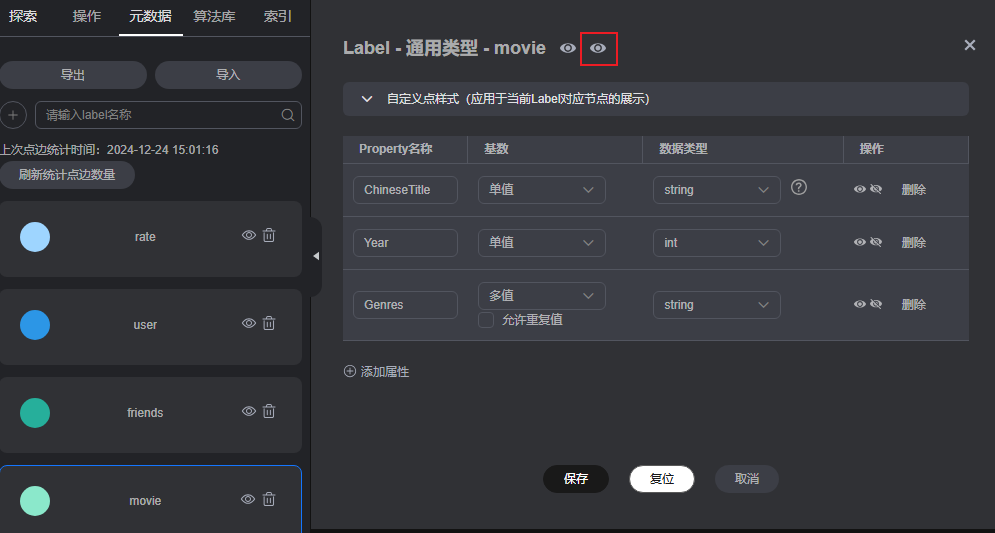

在图引擎编辑器左侧的元数据列表中，单击想要修改的元数据，会弹出该元数据label详情页。

• 可以直接修改label的属性名称、基数、数据类型等信息。
• 若想要隐藏或删除该属性，可以单击操作列的“隐藏”或“删除”按钮进行操作。
• 若您误删了某个属性或者修改有误，可以单击“复位”按钮，将会回到您上一次保存的数据状态。

修改完成，确认无误后，单击“保存”按钮进行更新。

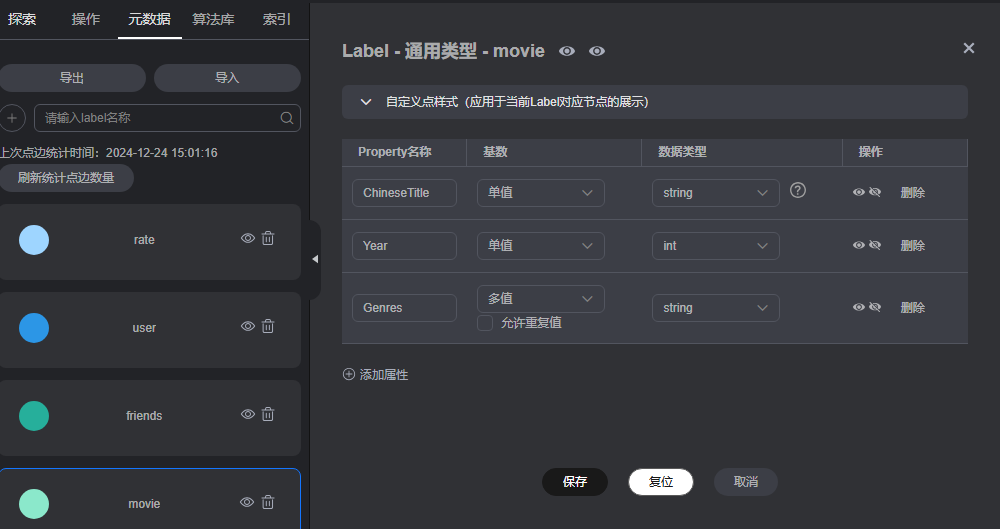

图3 修改label

隐藏label

• 隐藏单个label的所有点和边

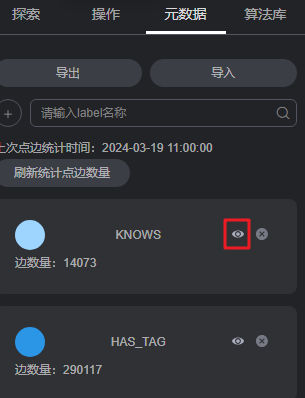

  在图引擎编辑器的左侧的元数据列表中，单击元数据旁的“眼睛”按钮，可在图分析结果中隐藏该元数据的所有点和边。

  图4 隐藏label

• 隐藏label：当前label在画布是否展示。
  在图引擎编辑器左侧的元数据列表中，单击想要修改的元数据，会弹出该元数据label详情页，单击label旁的第二个“”按钮，可在画布中隐藏当前label。

  图5 隐藏label


• 隐藏当前选择的label的点和边
  在绘图区，单击图中任意一个点，被选中的点会显示为。

  • 表示label隐藏。在图数据中默认是全部展示的，单击label旁的“眼睛”按钮，可隐藏当前选择的label的点和边（即在画布中不展示）。
  • 表示基于label的实体过滤查询，单击该查询按钮，可以将该标签的点和属性过滤显示出来。

label的导入和导出

将当前图的元数据、点边数据集导入到OBS桶内或者从OBS桶内导出。

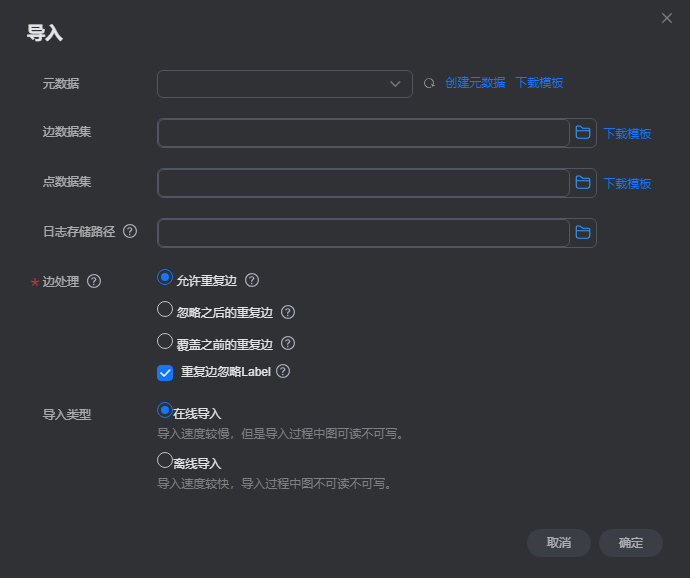

• 导入：单击元数据列表中“导入”。在弹出的窗口中，选择要导入的元数据，点边数据集，日志储存路径，边处理以及导入类型后，单击“确定”可将数据从OBS桶内导入到当前图中。
  • 日志储存路径：用于存储导入图过程中不符合元数据定义的点、边数据集和详细日志。
  • 边处理：包括“允许重复边”，“忽略之后的重复边”，“覆盖之前的重复边”和“重复边忽略Label”。重复边默认起点和终点相同，当考虑label时，表示边的起点、终点、label相同才为重复边。
  图6 元数据的导入

• 导出：单击元数据列表中“导出”。在弹出的窗口中，设置要导出的元数据、点边数据集的名称和导出的路径，单击“确定”可将数据导出到OBS桶内。
  图7 元数据的导出


删除label

1. 调用接口后，该label相关联的所有数据都会被删除，请您谨慎操作。
2. 图版本小于2.2.18，不支持schema的label删除功能。
3. 持久化版的图不支持schema的label删除功能。
4. 系统默认的label“_DEFAULT_”不支持删除操作。



删除label的操作如下：

1. 如果您想要删除某个label，在图引擎编辑器的左侧的“元数据”列表中，单击元数据旁的“删除”按钮。
   图8 删除label

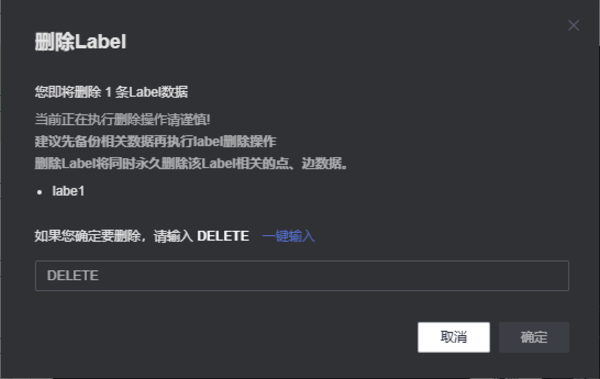

2. 在弹出的确认窗口内，认真阅读完提示信息，确认要删除的label名称后，在框内完整的输入“DELETE”，单击“确定”。
   图9 删除确认窗口

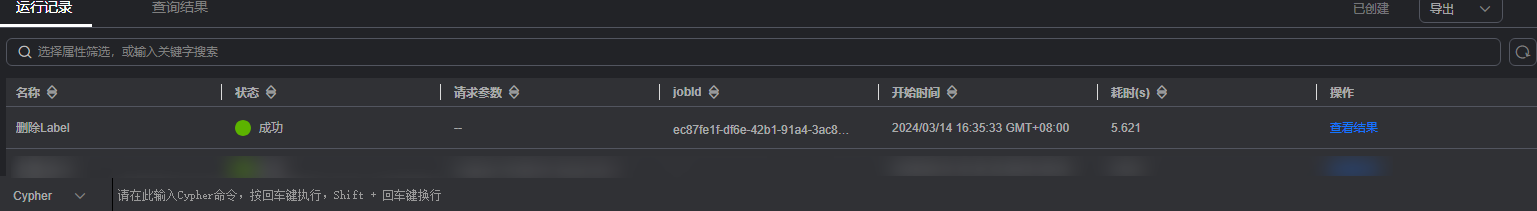

3. 删除过程中，画布下方“结果展示区”会显示删除label算法的返回结果。
   图10 结果展示

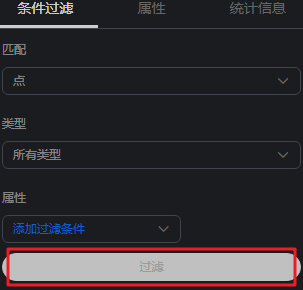

   删除过程中，绘图区右侧的条件过滤功能置灰，不可使用。

   图11 条件过滤
