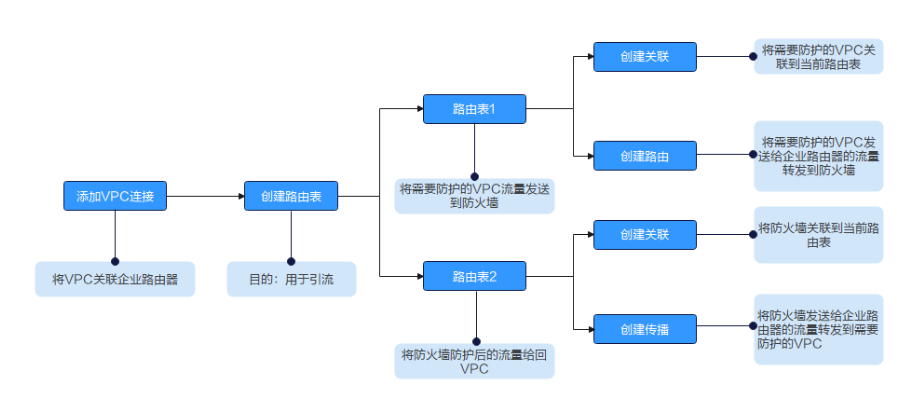

配置企业路由器并将流量引至云防火墙

步骤一：在企业路由器中添加VPC连接

完成创建VPC边界防火墙后，需要在企业路由器中添加VPC连接。此场景中需要创建两类连接：

• 类别一：用于企业路由器与云防火墙之间的流量转发。

  防火墙创建后会在企业路由器中自动生成一条CFW连接（名称：cfw-er-auto-attach，连接类型：云防火墙（CFW）），此连接用于ER与CFW之间的流量转发，无需手动创建。

  图2 连接

• 类别二：用于VPC与ER之间的流量转发。具体操作如下：

  每增加一个防护的VPC，都需要增加一条连接，此处示例增加两条连接。

  1. 进入VPC边界防火墙管理页面，并在下方资源列表中，单击目标资源操作列的“编辑防护VPC”，进入目标ER详情页面的的“连接”页签。
     图3 编辑防护VPC

  2. 创建VPC1所需连接。
     1. 在目标ER详情页面的“连接”页签下，单击“添加连接”，进入添加连接页面。
        图4 添加连接

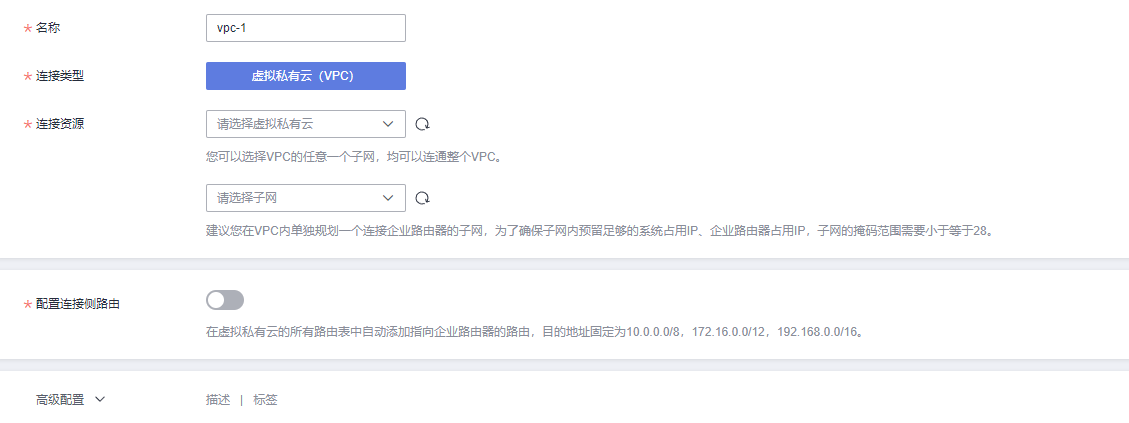

     2. 根据界面提示，配置连接的基本信息。

        表2 添加连接

        参数名称	参数说明	取值样例
        名称	输入连接的名称。要求如下： 长度范围为1~64位。 名称由中文、英文字母、数字、下划线（_）、中划线（-）、点（.）组成。	er-attach-vpc1
        连接类型	此处选择“虚拟私有云（VPC）”，表示接入企业路由器的实例为虚拟私有云。	虚拟私有云（VPC）
        连接资源	选择连接资源。 选择虚拟私有云：在下拉列表中选择待接入ER的VPC，您可以输入名称快速找到目标VPC。 选择子网：在下拉列表中选择VPC的子网，您可以输入名称快速找到目标子网。	虚拟私有云：vpc-01 子网：subnet-A01
        （可选）配置连接侧路由	确认是否开启配置连接侧路由。 开启：在虚拟私有云的所有路由表中自动添加指向企业路由器的路由，目的地址固定为10.0.0.0/8，172.16.0.0/12，192.168.0.0/16。 关闭：如果虚拟私有云路由表中的路由与这三个网段冲突，则会添加失败。此时建议您不要开启该选项，并在企业路由器创建完成后，手动参见步骤四：在VPC路由表中手动添加指向ER的路由进行处理。 说明： 该参数只能在创建VPC连接时开启，创建完成后不支持开启。 VPC连接开启IPv6后，开启“配置连接侧路由”时，系统仅在VPC路由表中自动添加IPv4路由，不会自动添加IPv6路由，需手动添加。	关闭
        （可选）标签	为连接绑定标签，标签用于标识云资源，可通过标签实现对云资源的分类和搜索。 关于标签更详细的说明，请参见标签概述。	标签键：test01 标签值：01
        （可选）描述	您可以根据需要在文本框中输入对该连接的描述信息。	-

     3. 基本信息设置完成后，单击“立即创建”。

        返回连接列表页面。待状态由“创建中”变为“正常”，表示连接创建成功。

  3. 创建VPC2所需连接。
     1. 在目标ER详情页面的“连接”页签下，单击“添加连接”，进入添加连接页面。
        图5 添加连接

     2. 根据界面提示，配置连接的基本信息。

        表3 添加连接

        参数名称	参数说明	取值样例
        名称	输入连接的名称。要求如下： 长度范围为1~64位。 名称由中文、英文字母、数字、下划线（_）、中划线（-）、点（.）组成。	er-attach-vpc2
        连接类型	此处选择“虚拟私有云（VPC）”，表示接入企业路由器的实例为虚拟私有云。	虚拟私有云（VPC）
        连接资源	选择连接资源。 选择虚拟私有云：在下拉列表中选择待接入ER的VPC，您可以输入名称快速找到目标VPC。 选择子网：在下拉列表中选择VPC的子网，您可以输入名称快速找到目标子网。	虚拟私有云：vpc-02 子网：subnet-A02
        （可选）配置连接侧路由	确认是否开启配置连接侧路由。 开启：在虚拟私有云的所有路由表中自动添加指向企业路由器的路由，目的地址固定为10.0.0.0/8，172.16.0.0/12，192.168.0.0/16。 关闭：如果虚拟私有云路由表中的路由与这三个网段冲突，则会添加失败。此时建议您不要开启该选项，并在企业路由器创建完成后，手动参见步骤四：在VPC路由表中手动添加指向ER的路由进行处理。 说明： 该参数只能在创建VPC连接时开启，创建完成后不支持开启。 VPC连接开启IPv6后，开启“配置连接侧路由”时，系统仅在VPC路由表中自动添加IPv4路由，不会自动添加IPv6路由，需手动添加。	关闭
        （可选）标签	为连接绑定标签，标签用于标识云资源，可通过标签实现对云资源的分类和搜索。 关于标签更详细的说明，请参见标签概述。	标签键：test02 标签值：02
        （可选）描述	您可以根据需要在文本框中输入对该连接的描述信息。	-

     3. 基本信息设置完成后，单击“立即创建”。

        返回连接列表页面。待状态由“创建中”变为“正常”，表示连接创建成功。

步骤二：创建并配置将VPC流量发送到CFW的路由表1

1. 进入VPC边界防火墙管理页面，并在下方资源列表中，单击目标资源操作列的“编辑防护VPC”，进入目标ER详情页面的的“连接”页签。
   图6 编辑防护VPC

2. 创建路由表1。
   1. 在目标ER详情页面中选择“路由表”页签，并在路由表页签下，单击“创建路由表”。
      图7 创建路由表

   2. 根据界面提示，配置路由表的基本信息。

      表4 创建路由表1

      参数名称	参数说明	取值样例
      名称	输入路由表的名称。 命名规则如下： 长度范围为1~64位。 名称由中文、英文字母、数字、下划线（_）、中划线（-）、点（.）组成。	er-rtb-vpc-cfw-01
      （可选）AS_Path选路策略	不配置：表示路由在形成负载分担时，比较AS_Path属性，优选AS_Path长度较短的。AS_Path属性按矢量顺序记录了BGP路由从本地到目的地址所要经过的所有AS编号，AS_Path记录的AS编号越少，证明长度越短。 忽略相同长度AS_Path：设置该参数后，路由在形成负载分担时不比较相同长度的AS_Path属性。AS_Path可防止自治系统AS之间发生BGP环路，开启“忽略相同长度AS_Path”选项，可能导致BGP环路。	不配置
      （可选）标签	为路由表绑定标签，标签用于标识云资源，可通过标签实现对云资源的分类和搜索。 关于标签更详细的说明，请参见标签概述。	标签键：test01 标签值：01
      （可选）描述	您可以根据需要在文本框中输入对该路由表的描述信息。	-

   3. 基本信息设置完成后，单击“确定”。

      返回路由表列表页面。待状态由“创建中”变为“正常”，表示路由表创建完成。

3. 配置路由表1。
   1. 在路由表设置页面，选择路由表1（此处示例选择“er-rtb-vpc-cfw-01”），进入路由表的“基本信息”页面。
   2. 创建关联，将VPC1关联到企业路由器的路由表1。
      1. 选择“关联”页签，并在“关联”页签下，单击“创建关联”后，根据界面提示填写配置信息。
         图8 创建关联


         表5 创建关联

         参数名称	参数说明	取值样例
         连接类型	选择连接类型，此处选择虚拟私有云（VPC）。	虚拟私有云（VPC）
         连接	在连接下拉列表中，选择需防护的VPC1的连接，此处示例选择“er-attach-vpc1”。	er-attach-vpc1

      2. 配置完成后，单击“确定”。
   3. 创建关联，将VPC2关联到企业路由器的路由表1。
      1. 选择“关联”页签，并在“关联”页签下，单击“创建关联”后，根据界面提示填写配置信息。
         图9 创建关联


         表6 创建关联

         参数名称	参数说明	取值样例
         连接类型	选择连接类型，此处选择虚拟私有云（VPC）。	虚拟私有云（VPC）
         连接	在连接下拉列表中，选择需防护的VPC2的连接，此处示例选择“er-attach-vpc2”。	er-attach-vpc2

      2. 配置完成后，单击“确定”。
   4. 创建路由，将ER的流量（VPC发送给ER的流量）转发到云防火墙。
      1. 选择“路由”页签，并在“路由”页签下，单击“创建路由”后，根据界面提示填写配置信息。
         图10 创建路由


         表7 创建路由

         参数名称	参数说明	取值样例
         目的地址	设置目的地址。 0.0.0.0/0：VPC的所有流量（IPv4）都会经过云防火墙防护。 网段：该网段的流量会经过云防火墙防护。	192.168.2.0/24
         黑洞路由	建议您保持关闭状态；开启后如果路由匹配上黑洞路由的目的地址，则该路由的报文会被丢弃。	保持关闭状态
         连接类型	选择连接类型，此处选择云防火墙（CFW）。	云防火墙（CFW）
         下一跳	在下拉列表中，选择自动生成的防火墙连接（cfw-er-auto-attach）。	cfw-er-auto-attach
         描述	（可选）路由的描述信息。	-

      2. 配置完成后，单击“确定”。

步骤三：创建并配置将云防火墙防护后流量发送到VPC的路由表2

1. 进入VPC边界防火墙管理页面，并在下方资源列表中，单击目标资源操作列的“编辑防护VPC”，进入目标ER详情页面的的“连接”页签。
   图11 编辑防护VPC


2. 创建路由表。
   1. 在目标ER详情页面中选择“路由表”页签，并在路由表页签下，单击“创建路由表”。
      图12 创建路由表

   2. 根据界面提示，配置路由表的基本信息。

      表8 创建路由表2

      参数名称	参数说明	取值样例
      名称	输入路由表的名称。 命名规则如下： 长度范围为1~64位。 名称由中文、英文字母、数字、下划线（_）、中划线（-）、点（.）组成。	er-rtb-cfw-vpc-02
      （可选）AS_Path选路策略	不配置：表示路由在形成负载分担时，比较AS_Path属性，优选AS_Path长度较短的。AS_Path属性按矢量顺序记录了BGP路由从本地到目的地址所要经过的所有AS编号，AS_Path记录的AS编号越少，证明长度越短。 忽略相同长度AS_Path：设置该参数后，路由在形成负载分担时不比较相同长度的AS_Path属性。AS_Path可防止自治系统AS之间发生BGP环路，开启“忽略相同长度AS_Path”选项，可能导致BGP环路。	不配置
      （可选）标签	为路由表绑定标签，标签用于标识云资源，可通过标签实现对云资源的分类和搜索。 关于标签更详细的说明，请参见标签概述。	标签键：test02 标签值：02
      （可选）描述	您可以根据需要在文本框中输入对该路由表的描述信息。	-

   3. 基本信息设置完成后，单击“确定”。

      返回路由表列表页面。待状态由“创建中”变为“正常”，表示路由表创建完成。

3. 配置路由表。
   1. 在路由表设置页面，选择路由表2（此处示例选择“er-rtb-cfw-vpc-02”），进入路由表的“基本信息”页面。
   2. 创建关联，将CFW关联到企业路由器的路由表2。
      1. 选择“关联”页签，并在“关联”页签下，单击“创建关联”后，根据界面提示填写配置信息。

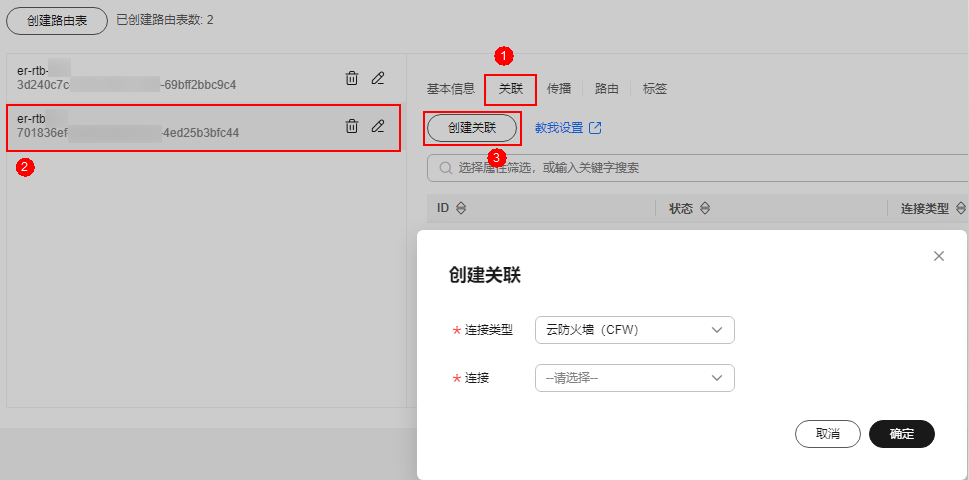

         图13 创建关联


         表9 创建关联

         参数名称	参数说明	取值样例
         连接类型	选择连接类型，此处选择云防火墙（CFW）。	云防火墙（CFW）
         连接	在连接下拉列表中，选择自动生成的防火墙连接（cfw-er-auto-attach）。	cfw-er-auto-attach

      2. 配置完成后，单击“确定”。
   3. 创建传播，将CFW处理后的流量通过ER转发到VPC1。
      1. 选择“传播”页签，并在“传播”页签下，单击“创建传播”。
         图14 创建传播

      2. 根据界面提示，配置传播的基本信息。

         表10 创建传播

         参数名称	参数说明	取值样例
         连接类型	选择连接类型，此处选择虚拟私有云（VPC）。	虚拟私有云（VPC）
         连接	在连接下拉列表中，选择需防护的VPC1的连接，此处示例选择“er-attach-vpc1”。	er-attach-vpc1

      3. 配置完成后，单击“确定”。
   4. 创建传播，将CFW处理后的流量通过ER转发到VPC2。
      1. 选择“传播”页签，并在“传播”页签下，单击“创建传播”。
         图15 创建传播

      2. 根据界面提示，配置传播的基本信息。

         表11 创建传播

         参数名称	参数说明	取值样例
         连接类型	选择连接类型，此处选择虚拟私有云（VPC）。	虚拟私有云（VPC）
         连接	在连接下拉列表中，选择需防护的VPC2的连接，此处示例选择“er-attach-vpc2”。	er-attach-vpc2

      3. 配置完成后，单击“确定”。

步骤四：在VPC路由表中手动添加指向ER的路由

1. 进入路由表列表页面。
2. 配置VPC1的路由。
   1. 在路由表列表中的“名称/ID”列，单击对应VPC1的路由表名称，进入路由表基本信息页面。
   2. 单击“添加路由”，并按照提示配置参数。

      表12 添加路由参数说明

      参数	说明	取值样例
      目的地址类型	目的地址类型支持“IP地址”，表示可以填写单个IP地址或者IP网段。	IP地址
      目的地址	输入路由的目的地址，格式为“IP地址/掩码”。 此处示例是两个VPC间的防护，则需要在VPC1填写VPC2的网段。	填写VPC2的网段 10.0.0.0/8
      下一跳类型	在下拉列表中，选择下一跳资源类型。此处选择“企业路由器”。	企业路由器
      下一跳	选择下一跳资源。 下拉列表中将展示您创建的企业路由器名称。	er-test-01
      描述	（可选）路由的描述信息。 描述信息内容不能超过255个字符，且不能包含“<”和“>”。	-

   3. 单击“确定”。
3. 配置VPC2的路由。
   1. 返回路由表列表页面。
   2. 在路由表列表中的“名称/ID”列，单击对应VPC2的路由表名称，进入路由表基本信息页面。
   3. 单击“添加路由”，并按照提示配置参数。

      表13 添加路由参数说明

      参数	说明	取值样例
      目的地址类型	目的地址类型支持“IP地址”，表示可以填写单个IP地址或者IP网段。	IP地址
      目的地址	输入路由的目的地址，格式为“IP地址/掩码”。 此处示例是两个VPC间的防护，则需要在VPC2填写VPC1的网段。	填写VPC1的网段 10.0.0.0/8
      下一跳类型	在下拉列表中，选择下一跳资源类型。此处选择“企业路由器”。	企业路由器
      下一跳	选择下一跳资源。 下拉列表中将展示您创建的企业路由器名称。	er-test-01
      描述	（可选）路由的描述信息。 描述信息内容不能超过255个字符，且不能包含“<”和“>”。	-

   4. 单击“确定”。
