分支判断图元

作分支判断的图元。

图元展示

参数介绍

  • 节点名称:标识节点名称。
  • 描述:节点的详细说明信息。
  • 条件名/条件表达式:定义当前图元的出口有哪些分支。

分支条件介绍

表1 分支条件

名称

含义

使用方法

SYSERROR_INNER

odfs内部错误

ODFS内部发生其他未知错误时会触发该分支条件,不选择则进入异常流程。

如何使用图元

当需要根据不同的条件执行不同分支流程时使用该图元。使用该图元可以使流程逻辑走向更清晰。

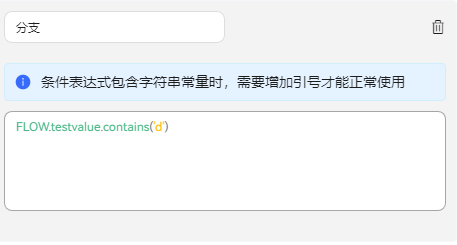

单击图元,或使用鼠标将图元拖拽到画布上,然后单击“条件分支”下的添加条件表达式。

典型使用场景

条件判断图元的使用可参见典型使用场景,按键识别图元典型使用场景中包含了条件判断图元。
