超节点拓扑亲和调度

在AI大规模训练和推理场景中,随着计算资源的分布式扩展,Pod间网络通信常面临带宽瓶颈和高延迟问题,尤其是关联度高的Pod之间频繁的跨节点通信,会显著降低系统性能和响应速度。为此,Volcano调度器支持使用超节点拓扑亲和调度能力。超节点由48个节点组成,其内部NPU采用特定网络连接方式形成一种超平面网络,可以提供更快的网络传输速率。超节点拓扑亲和调度可以将关联度高的Pod调度至同一超节点内,从而有效减少跨节点通信,降低网络延迟,并提高数据传输速度。

超节点拓扑亲和调度简介

针对该场景,Volcano调度器支持使用新的工作负载API HyperJob。您可以通过HyperJob,对相关任务进行统一调度和管理,具体示例请参见超节点拓扑亲和调度使用示例。超节点拓扑亲和调度遵循的具体调度原则如下:

  • 亲和调度:Volcano调度器根据HyperJob模板创建Volcano Job,且每个Volcano Job为一个亲和组。进行调度时,系统将任务Pod调度至具有“volcano.sh/hypernode”标签的节点中(具有该标签说明其为超节点内的节点)。同时,同一个亲和组内的Pod将被调度至“volcano.sh/hypernode”标签值相同的节点中(标签值相同说明节点位于同一超节点)。
    图1 亲和调度流程图
  • 组调度(Gang):HyperJob支持组调度,即当Volcano Job运行数量满足minAvailable(不指定时为replicatedJobs.replicas之和)时,系统才会调度HyperJob。同时,HyperJob中的每个Volcano Job也支持组调度。
  • 装箱调度(Binpack):HyperJob支持装箱调度,即在超节点网络等价时,调度器优先将HyperJob的任务分配至资源碎片最少的超节点中,以提高资源利用率。如图2 装箱调度对比所示,假设集群内有2个超节点,其中超节点1已经分配8个节点给其他任务。此时用户下发一个HyperJob,其中包含2个Volcano Job,每个Volcano Job包含20个Pod,每Pod请求独占一个节点。
    • 不使用装箱调度时,调度结果可能是VcJob-0调度至超节点1,VcJob-1调度至超节点2。此时,超节点1的使用率为28/48=58%,超节点2的使用率为20/48=41%。
    • 使用装箱调度时,VcJob-0和VcJob-1都会优先调度到超节点1,超节点1使用率为100%,超节点2使用率为0%。此时,超节点2可作为一个完整的空闲超节点供其他任务使用。
      图2 装箱调度对比

前提条件

  • 已创建v1.23及以上版本的CCE Standard/Turbo集群,具体步骤请参见购买Standard/Turbo集群
  • 集群中已有超节点。CCE Standard/Turbo集群暂不支持购买超节点,您可以在ModelArts中提前购买超节点(Ascend规格实例),购买后CCE集群将自动纳管,具体步骤请参见创建Standard专属资源池

    在CCE Standard/Turbo集群中,您可以通过“volcano.sh/hypernode”标签确定该节点是否属于超节点,以及属于哪个超节点。

  • 集群中已安装Volcano插件,且插件版本在1.15.8及以上,具体步骤请参见Volcano调度器
  • 集群中已安装CCE AI套件(Ascend NPU)插件,且版本在2.1.23及以上,具体步骤请参见CCE AI套件(Ascend NPU)

约束与限制

在单个Pod内,仅支持1个容器申请NPU资源,且不允许init容器申请NPU资源,否则Pod将无法被调度。

开启超节点拓扑亲和调度功能

开启“超节点拓扑亲和调度”功能后,您可以根据训练任务间的数据传输需求手动划分亲和组,系统会将同一亲和组的任务调度至同一超节点,从而有效提升网络传输效率。

  1. 登录CCE控制台,单击集群名称,进入集群概览页。在左侧导航栏中选择“配置中心”,在右侧切换至“调度配置”页签。
  2. 在Volcano调度器配置中,“超节点拓扑亲和调度”默认关闭,需进一步修改调度器配置参数以开启该功能。

    1. 在设置“设置集群默认调度器”中选择Volcano调度器,在“专家模式”中单击“开始使用”

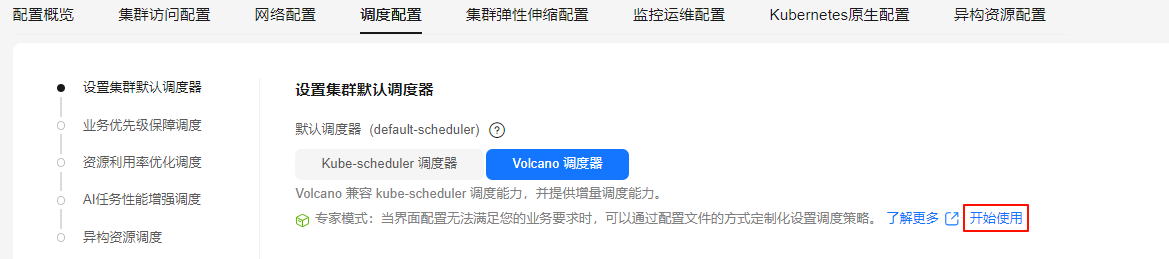

      图3 “专家模式 > 开始使用”

    2. 在YAML配置文件中,添加如下参数,开启“超节点拓扑亲和调度”,以实现同一亲和组不同任务间数据的高效传输。
      ...
      tiers:
          - plugins:
              - name: priority
              - enableJobStarving: false
                enablePreemptable: false
                name: gang
              - name: conformance
          - plugins:
              - enablePreemptable: false
                name: drf
              - name: predicates
              - name: nodeorder
          - plugins:
              - name: cce-gpu-topology-predicate
              - name: cce-gpu-topology-priority
              - name: xgpu
          - plugins:
              - name: nodelocalvolume
              - name: nodeemptydirvolume
              - name: nodeCSIscheduling
              - name: networkresource
          - plugins:  # 开启超节点拓扑亲和调度
              - name: hypernode-topology-aware
      ...
    3. 参数填写完成后,在右下角单击“保存”

  3. 在右下角单击“确认配置”。在“确认配置”弹窗中,确认修改信息,无误后单击“保存”。

超节点拓扑亲和调度使用示例

  1. 依次执行以下命令,创建一个HyperJob,并在该HyperJob内定义2个亲和组(Volcano Job)用于执行任务。

    1. 执行以下命令,创建HyperJob的YAML文件。
      vim hyper-job.yaml
      文件内容如下,在单个Pod内,仅支持1个容器申请NPU资源,且不允许init容器申请NPU资源,否则Pod将无法被调度
      apiVersion: batch.volcano.sh/v1alpha1
      kind: HyperJob
      metadata:
        name: hyperjob-test
      spec:
        replicatedJobs:
         - replicas: 2       # Volcano job的副本数
           name: vcjob-test  # Volcano job的名称
           template:
             tasks:
             - replicas: 2   # Pod的副本数
               name: worker  # Pod的名称
               template:
                 spec:
                   containers: # 定义容器
                     - name: test
                       image: busybox
                       command: ['sh', '-c', 'echo "Hello, Kubernetes!" && sleep 3600']
                       imagePullPolicy: IfNotPresent
                       resources:
                         requests:
                           cpu: 1
                           "huawei.com/ascend-1980": 8  # 申请的NPU数量,需与limits值需要保持一致,系统将根据申请NPU的数量决定Pod是否独占节点
                         limits:
                           cpu: 1
                           "huawei.com/ascend-1980": 8
      • requests."huawei.com/ascend-1980"表示业务Pod申请的NPU芯片数量,需与limits值需要保持一致,系统将根据该参数值以及节点中NPU芯片的数量决定Pod是否独占节点。
    2. 执行以下命令,创建上述HyperJob。
      kubectl apply -f hyper-job.yaml

      回显结果如下:

      hyperjob.batch.volcano.sh/hyperjob-test created
    3. 执行以下命令,查看HyperJob是否已创建。
      kubectl get hyperjob
      回显如下,则说明HyperJob资源已创建。
      NAME            MINAVAILABLE   AGE
      hyperjob-test   2               68s
    4. 执行以下命令,查看Volcano Job是否运行成功。
      kubectl get vcjob

      回显结果如下,则说明2个Volcano Job已成功运行,且Pod全部调度成功。

      NAME                         STATUS    MINAVAILABLE   RUNNINGS   AGE
      hyperjob-test-vcjob-test-0   Running   2              2          2m30s
      hyperjob-test-vcjob-test-1   Running   2              2          2m30s

  2. 执行以下命令,查看每个Pod所在的节点IP。

    kubectl get pod -o wide

    回显内容如下,其中NODE列表示当前Pod所在节点的IP地址。

    NAME                                  READY       STATUS    RESTARTS  AGE        IP               NODE            NOMINATED NODE   READINESS GATES
    hyperjob-test-vcjob-test-0-worker-0   1/1         Running   0         2m56s      192.168.9.35     192.168.9.104   <none>           <none>
    hyperjob-test-vcjob-test-0-worker-1   1/1         Running   0         2m55s      192.168.9.105    192.168.9.37    <none>           <none>
    hyperjob-test-vcjob-test-1-worker-0   1/1         Running   0         2m56s      192.168.9.32     192.168.9.100   <none>           <none>
    hyperjob-test-vcjob-test-1-worker-1   1/1         Running   0         2m55s      192.168.9.202    192.168.9.75    <none>           <none>

  3. 执行以下命令,查看每个Pod所在节点的“volcano.sh/hypernode”标签值,以确认同一亲和组(Volcano Job)中的Pod是否调度至同一超节点。仅超节点中的节点存在“volcano.sh/hypernode”标签值,且标签值相同则说明这些节点属于同一超节点。

    kubectl describe node 192.168.9.104 | grep volcano.sh/hypernode
    kubectl describe node 192.168.9.37 | grep volcano.sh/hypernode
    kubectl describe node 192.168.9.100 | grep volcano.sh/hypernode
    kubectl describe node 192.168.9.75 | grep volcano.sh/hypernode

    回显结果依次如下:

    volcano.sh/hypernode=hypernode-1
    volcano.sh/hypernode=hypernode-1
    volcano.sh/hypernode=hypernode-2
    volcano.sh/hypernode=hypernode-2

    由此可知,hyperjob-test-vcjob-test-0的Pod皆已调度至hypernode-1超节点, hyperjob-test-vcjob-test-1的Pod皆已调度至hypernode-2超节点,调度结果符合超节点拓扑亲和。
