配置访问镜像中心的VPC终端节点

在Autopilot集群中,使用镜像中心创建工作负载时,需通过SWR服务和OBS服务的VPC终端节点(VPCEP)拉取镜像。集群版本在v1.27.4-r0、v1.28.2-r0及以上时,系统默认创建所需的VPCEP,无需手动配置。若您的集群尚未配置上述终端节点,可参考本文进行创建。

如何检查是否已配置对应的VPCEP:进入目标集群的“概览”页面,在“网络信息”模块的“镜像访问”区域,查看是否已配置对应的终端节点。

关于VPC终端节点详情请参见什么是VPC终端节点

图1 Autopilot集群访问SWR和OBS

配置访问SWR服务的VPC终端节点

  1. 登录VPC终端节点控制台
  2. 在“终端节点”页面,单击“购买终端节点”。
  3. 根据界面提示配置必选参数。更多参数说明,请参见购买终端节点

    表1 终端节点配置参数

    参数

    说明

    区域

    终端节点所在区域,需要与CCE Autopilot集群所在区域保持一致。

    计费模式

    仅支持按需计费。按需计费是后付费模式,按终端节点的实际使用时长计费,可以随时开通/删除终端节点。

    服务类别

    选择“按名称查找服务”。

    服务名称

    参考表2,根据集群所在区域填写,并单击“验证”。

    创建内网域名

    请勾选该参数。

    终端节点创建完成后,即可通过内网域名直接访问终端节点。

    虚拟私有云

    需要选择CCE Autopilot集群所在的虚拟私有云。

    子网

    选择一个已有子网。

    IPv4地址

    表示终端节点的IPv4地址,可选择“自动分配”或“手动分配”。

    表2 SWR服务名称

    区域

    名称

    华南-广州-友好用户环境

    cn-south-4.SWR.f80386a2-ce16-4f92-9df9-20f7fc01e7a2

    西南-贵阳一

    com.myhuaweicloud.cn-southwest-2.swr

    华南-广州

    swr.cn-south-1.myhuaweicloud.com

    华东-上海一

    com.myhuaweicloud.cn-east-3.swr

    华北-北京四

    com.myhuaweicloud.cn-north-4.swr

    华北-乌兰察布一

    com.myhuaweicloud.cn-north-9.swr

    中国-香港

    com.myhuaweicloud.ap-southeast-1.swr

    亚太-曼谷

    ap-southeast-2.SWR.ac7067e1-f8d1-4f5c-abe1-0f78960e5d4c

    亚太-新加坡

    com.myhuaweicloud.ap-southeast-3.swr

    亚太-雅加达

    com.myhuaweicloud.ap-southeast-4.swr

    非洲-约翰内斯堡

    com.myhuaweicloud.af-south-1.swr

    土耳其-伊斯坦布尔

    com.myhuaweicloud.tr-west-1.swr

    中东-利雅得

    com.myhuaweicloud.me-east-1.swr

    拉美-圣保罗一

    com.myhuaweicloud.sa-brazil-1.swr

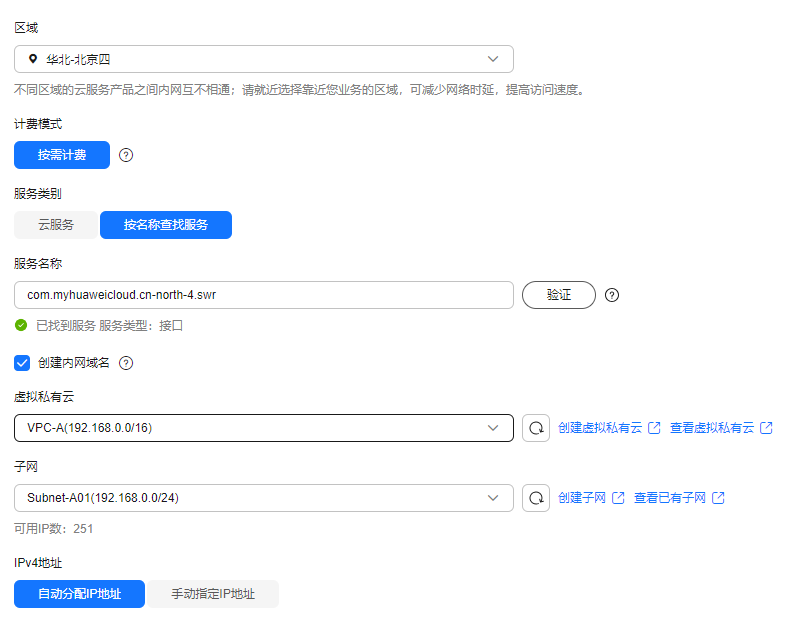

    图2 创建SWR服务的VPC终端节点

  4. 参数配置完成,单击“立即购买”,进行规格确认。

    • 规格确认无误,单击“提交”,任务提交成功。
    • 参数信息配置有误,需要修改,单击“上一步”,修改参数,然后单击“提交”。

  5. 返回终端节点列表,如果终端节点状态为“已接受”,表示终端节点已成功连接至终端节点服务。

配置访问OBS服务的VPC终端节点

  1. 登录VPC终端节点控制台
  2. 在“终端节点”页面,单击“购买终端节点”。
  3. 根据界面提示配置必选参数。更多参数说明,请参见购买终端节点

    表3 终端节点配置参数

    参数

    说明

    区域

    终端节点所在区域,需要与Autopilot集群所在区域保持一致。

    计费模式

    仅支持按需计费。按需计费是后付费模式,按终端节点的实际使用时长计费,可以随时开通/删除终端节点。

    服务类别

    选择“按名称查找服务”。

    服务名称

    参考表4,根据集群所在区域填写,并单击“验证”。

    创建内网域名

    如果您需要以域名的方式访问终端节点,则选择“创建内网域名”,终端节点创建完成后,即可通过内网域名直接访问终端节点。

    虚拟私有云

    需要选择Autopilot集群所在的虚拟私有云。

    路由表

    选择一个已有的路由表。

    OBS在部分Region中为主备桶,此时需要创建多个终端节点以保证高可用。

    表4 OBS服务名称

    区域

    名称

    华南-广州-友好用户环境

    cn-south-4.com.myhuaweicloud.v4.obsv2

    西南-贵阳一

    cn-southwest-2.com.myhuaweicloud.v4.obsv2

    cn-southwest-2.com.myhuaweicloud.v6.obsv2

    华南-广州

    cn-south-1.com.myhuaweicloud.v4.obsv2

    cn-south-1.com.myhuaweicloud.v4.obsv2.lz09

    华东-上海一

    cn-east-3.com.myhuaweicloud.v4.global.obsv2

    cn-east-3.myhuaweicloud.v4.obsv2.lz03

    华北-北京四

    cn-north-4.com.myhuaweicloud.v4.obsv2.OBSCluster9

    cn-north-4.myhuaweicloud.v4.obsv2.lz12

    华北-乌兰察布一

    cn-north-9.com.myhuaweicloud.onedata.v4.obsv2

    cn-north-9.com.myhuaweicloud.v4.obsv2.lz12

    中国-香港

    ap-southeast-1.com.myhuaweicloud.v4.obsv2

    ap-southeast-1.com.myhuaweicloud.v4.obsv2.lz02

    亚太-曼谷

    ap-southeast-2.myhuaweicloud.v4.obsv2

    ap-southeast-2.com.myhuaweicloud.v4.obsv2.c2

    亚太-新加坡

    ap-southeast-3.com.myhuaweicloud.v4.obsv2

    亚太-雅加达

    ap-southeast-4.com.myhuaweicloud.v4.obsv2.lz01

    非洲-约翰内斯堡

    af-south-1.myhuaweicloud.v4.obsv2

    土耳其-伊斯坦布尔

    tr-west-1.com.myhuaweicloud.v4.obsv2.lz01

    中东-利雅得

    me-east-1.com.myhuaweicloud.v4.obsv2.lz001

    拉美-圣保罗一

    sa-brazil-1.myhuaweicloud.v4.obsv2

    sa-brazil-1.com.myhuaweicloud.v6.obsv2.lz002

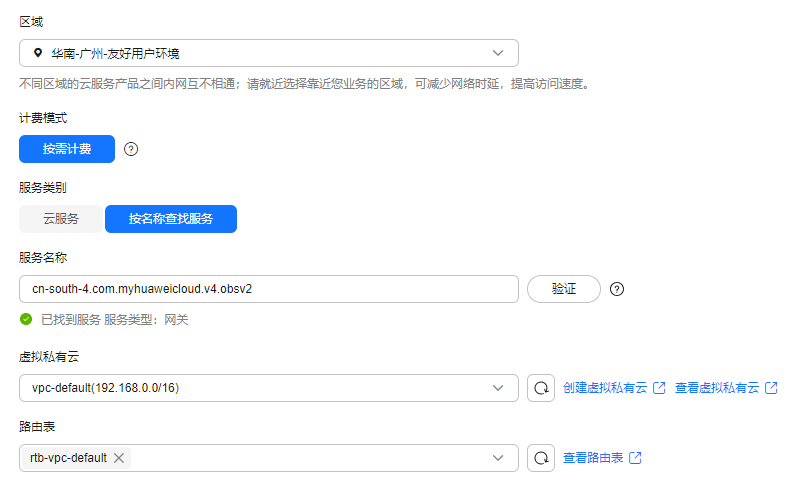

    图3 创建OBS服务的VPC终端节点

  4. 参数配置完成,单击“立即购买”,进行规格确认。

    • 规格确认无误,单击“提交”,任务提交成功。
    • 参数信息配置有误,需要修改,单击“上一步”,修改参数,然后单击“提交”。

  5. 返回终端节点列表,如果终端节点状态为“已接受”,表示终端节点已成功连接至终端节点服务。
