使用第三方镜像

操作场景

第三方镜像是指由除官方镜像仓库和SWR镜像仓库外，其他组织或个人提供的容器镜像。这些镜像通常包含自定义应用程序、工具或特定版本的操作系统，能够满足用户特定的业务需求。在CCE Autopilot集群中，用户可以通过密钥认证的方式拉取第三方镜像，进而创建工作负载，满足业务需要。

前提条件

使用第三方镜像时，请确保CCE Autopilot集群可以正常访问其仓库所在的网络环境，具体分为三种情况：

  • 内网访问：当第三方镜像仓库支持内网访问时，存在以下情况：
    • 当第三方镜像仓库位于集群所在的VPC内时，Pod可以通过内网访问直接拉取镜像，无需额外配置。
    • 当第三方镜像仓库与集群处于同一区域的不同VPC时，可以通过对等连接打通两个VPC之间的网络，之后Pod可以通过内网访问直接拉取镜像。关于对等连接的具体操作，请参见对等连接。
  • 公网访问：当第三方镜像仓库支持公网访问时，Pod可以通过公网拉取镜像。此时，需确保Pod具备访问公网的能力。您可以通过以下方式，确保Pod具备访问公网的能力：

    当使用公网访问方式拉取镜像时，请确保EIP的带宽充足，以避免因带宽不足导致镜像拉取失败或拉取速度过慢。

    • 为集群配置SNAT规则：配置SNAT规则后，集群中的Pod实例都将具备访问公网的能力。此时，创建新的工作负载，可以直接通过公网拉取镜像。具体操作步骤，请参见从容器访问公网。
    • 为Pod配置EIP：创建工作负载时，直接为Pod关联弹性公网IP（EIP）。此时，仅绑定EIP的Pod实例具备访问公网的能力。该方法需要在创建工作负载时进行配置，在下文中将进行相关介绍。更多信息，请参见为Pod配置EIP。
  • 云专线或VPN访问：当需要使用云下镜像仓库时，您需要通过云专线或VPN的方式，提前将第三方镜像仓库所在的网络环境与集群所在VPC打通。网络环境打通后，无需额外配置。

使用第三方镜像

使用第三方镜像时，需先创建镜像拉取密钥，并在工作负载中引用该密钥以授权访问。本文共提供两种配置方式，即控制台方式和kubectl命令行方式。

本节将详细介绍如何通过控制台创建密钥，并基于该密钥拉取第三方镜像以创建工作负载。

  1. 如果第三方镜像仓库存在账号和密码，则需要在集群中创建相关密钥，作为拉取镜像的身份凭证。

    1. 登录CCE控制台，单击集群名称进入集群。
    2. 在左侧导航栏中，单击“配置与密钥”。在右侧选择“密钥”页签，单击右上角“创建密钥”。
    3. 在“创建密钥”页面，配置相关参数，具体请参见图1 添加密钥和表1。更详细的参数说明，请参见创建密钥。

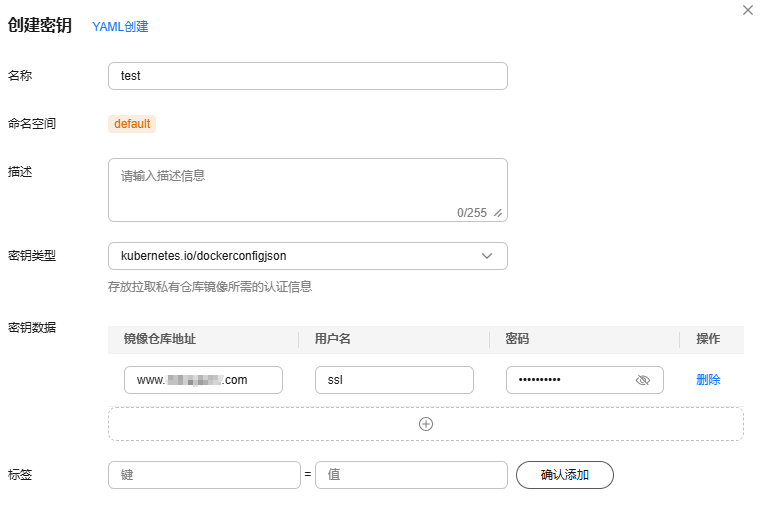

    图1 添加密钥

    表1 添加密钥

    参数

    示例

    参数说明

    名称

    test

    表示新建的密钥名称。

    由小写字母、数字、横线（-）和点（.）组成，且以字母或数字开头和结尾，最长支持253个字符。

    密钥类型

    kubernetes.io/dockerconfigjson

    表示新建的密钥类型。

    本处固定为“kubernetes.io/dockerconfigjson”，表示该密钥是拉取第三方镜像时所需要的认证信息。

    密钥数据

    镜像仓库地址：www.example.com

    用户名：ssl

    密码：xxx
    • 镜像仓库地址：请填入第三镜像仓库的地址。
    • 用户名：请填入第三方镜像仓库的账号。
    • 密码：请填入第三方镜像仓库的密码。

  2. 在左侧导航栏中，单击“工作负载”，在右上角单击“创建工作负载”。“创建工作负载”页面中，在“容器配置 > 容器信息 > 基本信息 > 镜像名称”中直接填写第三方镜像地址。并在“镜像访问凭证”中选择1中创建的密钥。

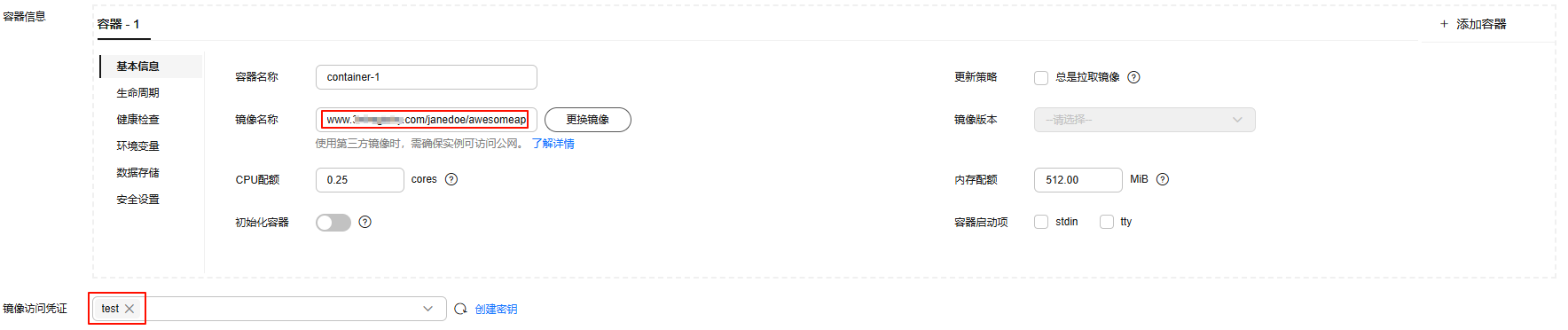

    图2 填写第三方镜像地址

  3. （仅当需要为Pod配置EIP时，涉及该步骤）在“高级配置 > 标签与注解 > Pod注解”中依次填写表2中参数。本步骤以为Pod配置独占带宽类型的EIP为例，如果需要配置共享带宽类型的EIP，请参见为Pod配置EIP。

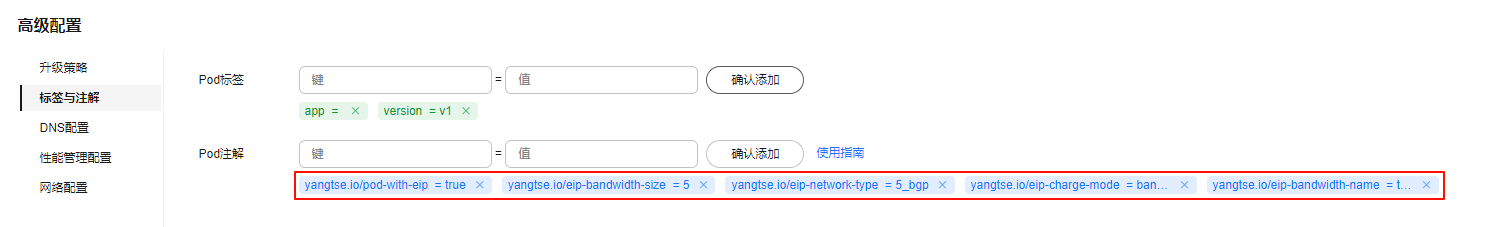

    图3 增加注解

    表2 独占带宽EIP跟随Pod创建的annotation配置

    annotation

    是否可选

    默认值

    参数说明

    取值范围

    yangtse.io/pod-with-eip

    必选

    false

    是否需要跟随Pod创建EIP并绑定到该Pod。

    "false"或"true"。

    yangtse.io/eip-bandwidth-size

    可选

    5

    带宽大小，单位为Mbit/s。

    具体范围以各区域配置为准，根据带宽的计费类型不同可能存在差异，详情请参见弹性公网IP控制台的购买页面。

    例如，“华东-上海一”区域按带宽计费类型的带宽大小范围为1Mbit/s~2000Mbit/s、按流量计费类型的带宽大小范围为1Mbit/s~300Mbit/s。

    yangtse.io/eip-network-type

    可选

    5_bgp

    公网IP类型。

    具体类型以各区域配置为准，详情请参见弹性公网IP控制台的购买页面。

    例如，“华东-上海一”区域支持以下类型：

    • 5_bgp：全动态BGP
    • 5_sbgp：静态BGP

    yangtse.io/eip-charge-mode

    可选

    空

    按流量计费或按带宽计费。

    建议填写该参数。若该参数为空，表示不指定计费模式，则以该区域下弹性公网IP接口的默认值为准。
    • bandwidth：按带宽计费
    • traffic：按流量计费

    yangtse.io/eip-bandwidth-name

    可选

    Pod名称

    带宽名称。

    1-64个字符，支持数字、字母、中文、_(下划线)、-（中划线）、.（点）。

  4. 填写其他参数后，单击“创建工作负载”。待工作负载状态变为运行中时，则说明第三方镜像拉取成功。

本节将详细介绍如何通过kubectl命令行方式创建密钥，并基于该密钥拉取第三方镜像以创建工作负载。

  1. 请参见通过kubectl连接集群，使用kubectl连接集群。
  2. 如果第三方镜像仓库存在账号和密码，则需要在集群中创建相关密钥，作为拉取镜像的身份凭证。

    1. 执行以下命令，创建认证密钥。该密钥类型默认为kubernetes.io/dockerconfigjson类型，表示该密钥是拉取第三方镜像时所需要的认证信息。
      kubectl create secret docker-registry test  -n default --docker-server=www.example.com --docker-username=ssl --docker-password=xxx --docker-email=example@123.com

      其中，test为密钥名称，default为密钥所在的命名空间，其余参数如下所示。

      表3 密钥参数说明

      参数

      示例

      参数说明

      docker-server

      www.example.com

      请填入第三镜像仓库的地址。

      docker-username

      ssl

      请填入第三方镜像仓库的账号。

      docker-password

      xxx

      请填入第三方镜像仓库的密码

      docker-email

      example@123.com

      请填入第三方镜像仓库的邮箱，非必填项。

      回显结果如下：

      secret/test created
    2. 执行以下命令，检查密钥是否创建成功。
      kubectl get secret

      回显结果如下，则说明该密钥已成功创建。

      NAME             TYPE                             DATA   AGE
default-secret   kubernetes.io/dockerconfigjson   1      41h
paas.elb         cfe/secure-opaque                1      41h
test             kubernetes.io/dockerconfigjson   1      16s

  3. 使用第三方镜像创建工作负载，具体步骤请参见如下。

    1. 执行以下命令，创建YAML文件deployment.yaml，用于配置工作负载，文件名称可自定义。
      vim deployment.yaml
      文件内容如下：
      apiVersion: apps/v1
kind: Deployment
metadata:
  name: foo
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: foo
  strategy:
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: foo
      annotations:  # 仅当需要为Pod配置EIP时，涉及annotations中的参数
        yangtse.io/eip-bandwidth-name: test
        yangtse.io/eip-bandwidth-size: '5'
        yangtse.io/eip-charge-mode: bandwidth
        yangtse.io/eip-network-type: 5_bgp
        yangtse.io/pod-with-eip: 'true'
    spec:
      containers:
      - image: www.example.com/janedoe/awesomeapp:v1    # 第三方镜像地址
        imagePullPolicy: Always
        name: foo
      imagePullSecrets:
      - name: test    # 使用上面创建的密钥，作为拉取镜像的身份认证

      仅当需要为Pod配置EIP时，涉及annotations中的参数。本文以为Pod配置独占带宽类型的EIP为例，如果需要配置共享带宽类型的EIP，请参见为Pod配置EIP。

      表4 独占带宽EIP跟随Pod创建的annotation配置

      annotation

      是否可选

      默认值

      参数说明

      取值范围

      yangtse.io/pod-with-eip

      必选

      false

      是否需要跟随Pod创建EIP并绑定到该Pod。

      "false"或"true"。

      yangtse.io/eip-bandwidth-size

      可选

      5

      带宽大小，单位为Mbit/s。

      具体范围以各区域配置为准，根据带宽的计费类型不同可能存在差异，详情请参见弹性公网IP控制台的购买页面。

      例如，“华东-上海一”区域按带宽计费类型的带宽大小范围为1Mbit/s~2000Mbit/s、按流量计费类型的带宽大小范围为1Mbit/s~300Mbit/s。

      yangtse.io/eip-network-type

      可选

      5_bgp

      公网IP类型。

      具体类型以各区域配置为准，详情请参见弹性公网IP控制台的购买页面。

      例如，“华东-上海一”区域支持以下类型：

      • 5_bgp：全动态BGP
      • 5_sbgp：静态BGP

      yangtse.io/eip-charge-mode

      可选

      空

      按流量计费或按带宽计费。

      建议填写该参数。若该参数为空，表示不指定计费模式，则以该区域下弹性公网IP接口的默认值为准。
      • bandwidth：按带宽计费
      • traffic：按流量计费

      yangtse.io/eip-bandwidth-name

      可选

      Pod名称

      带宽名称。

      1-64个字符，支持数字、字母、中文、_(下划线)、-（中划线）、.（点）。
    2. 执行以下命令，创建工作负载。
      kubectl create -f deployment.yaml

      回显如下，表示已经开始创建工作负载。

      deployment.apps/foo created
    3. 执行以下命令，查看工作负载状态。
      kubectl get deployment

      回显如下，如果工作负载创建的Pod皆为可用状态，则表示创建成功。

      NAME     READY   UP-TO-DATE   AVAILABLE   AGE
foo      1/1     1            1           4m59s
