查看组件概览

查看组件概览

1. 登录APM控制台。
2. 单击左侧，选择“管理与监管> 应用性能管理 APM”，进入APM服务页面。
3. 在左侧导航栏选择“性能监控 >组件列表”，进入组件列表页面，即可查看全部组件的概要数据。
   • 选择“区域”以及“所属应用”，查看被选择的区域以及所属应用的“组件列表”数据。
     • 区域：默认为当前所在区域，展示当前区域内的“组件列表”数据。
     • 所属应用：选择组件的所属应用，展示所选应用下的“组件列表”数据。你可以选择一个或者多个应用，最多可以选择50个应用。如果不选择应用，则无法展示“组件列表”数据。
   • 单击“列表模式”前的按钮，选择是以列表的形式展示“组件列表”的数据。当按钮展示为，表示列表模式已经开启；当按钮展示为，表示列表模式已经关闭。
   • 在组件列表中可通过勾选“环比”前的选择框，来查看环比数据。环比的数据根据您所选取的时间范围而变化：小于1天：环比的是前一天的同时段的数据（日环比）。1天~7天：环比的是上一周的同时段的数据（周环比）。7天~15天：环比的是上一个时间窗同时段的数据。大于15天：不展示环比数据。
   • 设置时间范围，查看已设时间范围内的概览数据。可通过如下两种方式设置时间范围：
     • 方式一：使用APM预定义好的时间标签，例如，近1小时、近6小时等，您可根据实际需要选择不同的时间粒度。
     • 方式二：通过开始时间和结束时间，自定义时间范围，您最长可设置为30天。
   • 单击搜索对话框，在下拉菜单中选择“所属应用”和“组件”，查看被选择的区域以及所属应用的组件列表数据。仅在列表模式下搜索对话框才会展示。
   • 单击组件列表右上方的，在自定义列表中选择组件列表展示哪些指标。“组件名称”为必选项，其它指标项可以不选、选一个或者多个。

4. 单击“组件”列中某一个名称，进入该组件详情页。

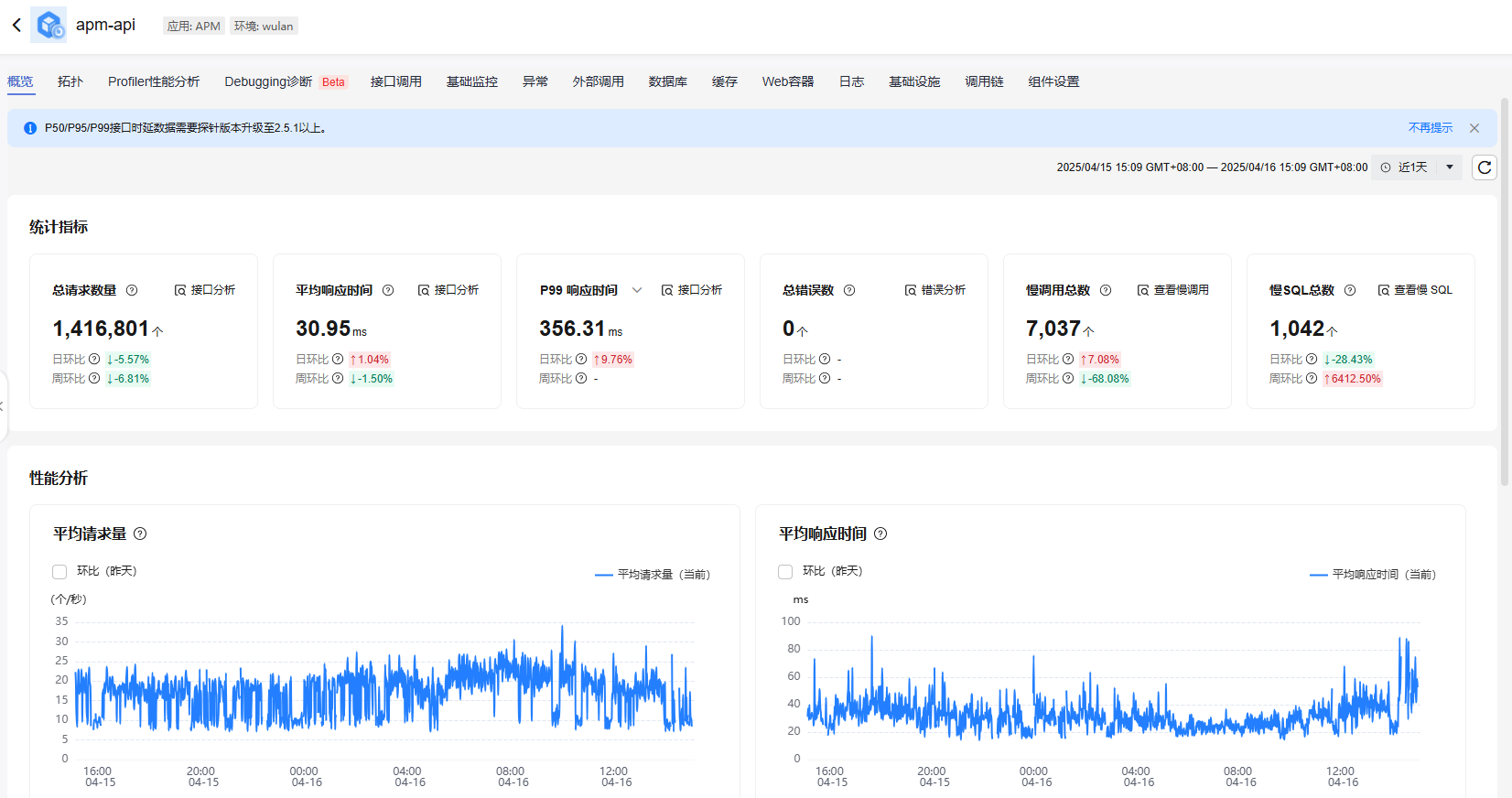

5. 单击“概览”，切换至概览页签，即可查看所选组件的概览数据。

   您可以根据需要执行以下操作：

   • 设置时间范围，查看已设时间范围内的概览数据。可通过如下两种方式设置时间范围：
     • 方式一：使用APM预定义好的时间标签，例如，近1小时、近6小时等，您可根据实际需要选择不同的时间粒度。
     • 方式二：通过开始时间和结束时间，自定义时间范围，您最长可设置为30天。
   • 在“统计指标”区域可执行如下操作：
     • 查看该组件服务端在指定时间范围内的总请求数量、平均响应时间、P99/P95/P50响应时间、总错误数、慢调用总数、慢SQL总数性能统计数据。
     • 查看按照日环比和周环比进行对比的性能统计数据。当环比的日期超过最大选择范围时无法展示环比数据。
     • 单击指标卡片中后面的链接，即可跳转至对应的组件页签，查看具体数据详情。
   • 在“性能分析”区域可执行如下操作：
     • 查看该组件服务端在指定时间范围内的平均请求量、平均响应时间、P99/P95/P50响应时间、错误率性能指标图表数据。
     • 在指标图表中可通过勾选“环比（昨天）”前的选择框，来查看环比（昨天）数据，即查看指定时间的前一天性能指标数据。

       其中性能指标图表中的实线代表当前指定时间范围内的数据，虚线代表环比（昨天）数据。

     • 鼠标放置在指标图表中线条的某个时间点，可单击“查看请求”链接，跳转至该组件的“调用链”页签，查看该组件的调用链情况，相关操作请参见通过调用链查看微服务间调用关系。
     • 单击按钮，在页面右侧展示智能运维助手（盘古助手）的图表解读内容。
   • 在“资源用量”区域可执行如下操作：
     • 查看该组件在指定时间范围内的CPU使用率和内存使用量性能指标图表数据。
     • 在指标图表中可通过勾选“环比（昨天）”前的选择框，来查看环比（昨天）数据，即查看指定时间的前一天性能指标数据。

       其中性能指标图表中的实线代表当前指定时间范围内的数据，虚线代表环比（昨天）数据。

     • 鼠标放置在指标图表中线条的某个时间点，可单击“查看CPU”或“查看内存”链接，跳转至该组件的“基础监控”页签，查看该组件的基础监控情况，相关操作请参见查看组件基础监控项。
     • 单击按钮，在页面右侧展示智能运维助手（盘古助手）的图表解读内容。
   • 在“接口排行TOP5”区域可执行如下操作：
     • 查看该组件在指定时间范围内按总请求量、错误率、平均响应时间、P99/P95/P50响应时间维度排行TOP5的接口。
     • 单击某条接口数据，可跳转至该组件的“调用链”页签，查看该组件的调用链情况，相关操作请参见通过调用链查看微服务间调用关系。
