通过调用链查看微服务间调用关系

查看调用链基本信息

1. 登录APM控制台。
2. 单击左侧，选择“管理与监管> 应用性能管理 APM”，进入APM服务页面。
3. 在左侧导航栏选择“性能监控 >调用链”，进入调用链页面。
4. 单击页面右上角的时间维度选择按钮，默认“近20分钟”。

   当前支持“近20分钟”、“近1小时”、“近3小时”、“近6小时”、“近1天”、“今天”、“昨天”以及自定义。

5. 输入如下查询条件查询具体的调用链列表，也可在界面下方新增自定义查询条件。

   表1 调用链查询条件

   查询条件	具体含义	必填/选填
   应用	调用链所在应用。	必填
   区域	调用链所在区域。	必填
   组件	调用链所在组件。	选填
   环境	调用链所在环境。	选填
   实例	调用链所在实例。	选填
   URL	调用链的URL，分为Rest URL和Real URL两种搜索条件：Rest URL为restful风格的URL，URL中带有变量名称，如/apm/get/{id}；Real URL为实际访问的URL。	选填
   精确	对URL是否精确匹配，开启状态下为精确查询URL，不开启则进行模糊查询。	选填
   调用方法	调用链的HttpMethod。	选填
   状态码	调用链返回的HTTP状态码。	选填
   响应时间	调用链的响应时间范围，可以填写最小响应时间和最大响应时间搜索调用链，两个值都可以为空。	选填
   是否异常	调用链是否有异常。	选填
   Trace ID	调用链的TraceID，填写该搜索条件后，其他搜索条件全部失效，只根据该TraceID搜索。	选填
   自定义参数	已配置url监控项的拦截header指定key值、拦截url参数指定key值、拦截cookie指定key值参数后，在这里可以设置key=value进行搜索，例如：httpMethod=POST。 配置url监控项详见配置url监控项。	选填
   应用码	已配置url监控项的业务code采集长度限制、解析业务code的key、业务code的正确值参数后，会采集相应的应用码，这里可以根据应用码进行搜索。一般情况下，应用码的值与业务code的正确值相同。配置url监控项详见配置url监控项。	选填

6. 单击“查找Trace”，根据搜索条件查询出来的调用链列表可以查看调用链信息。

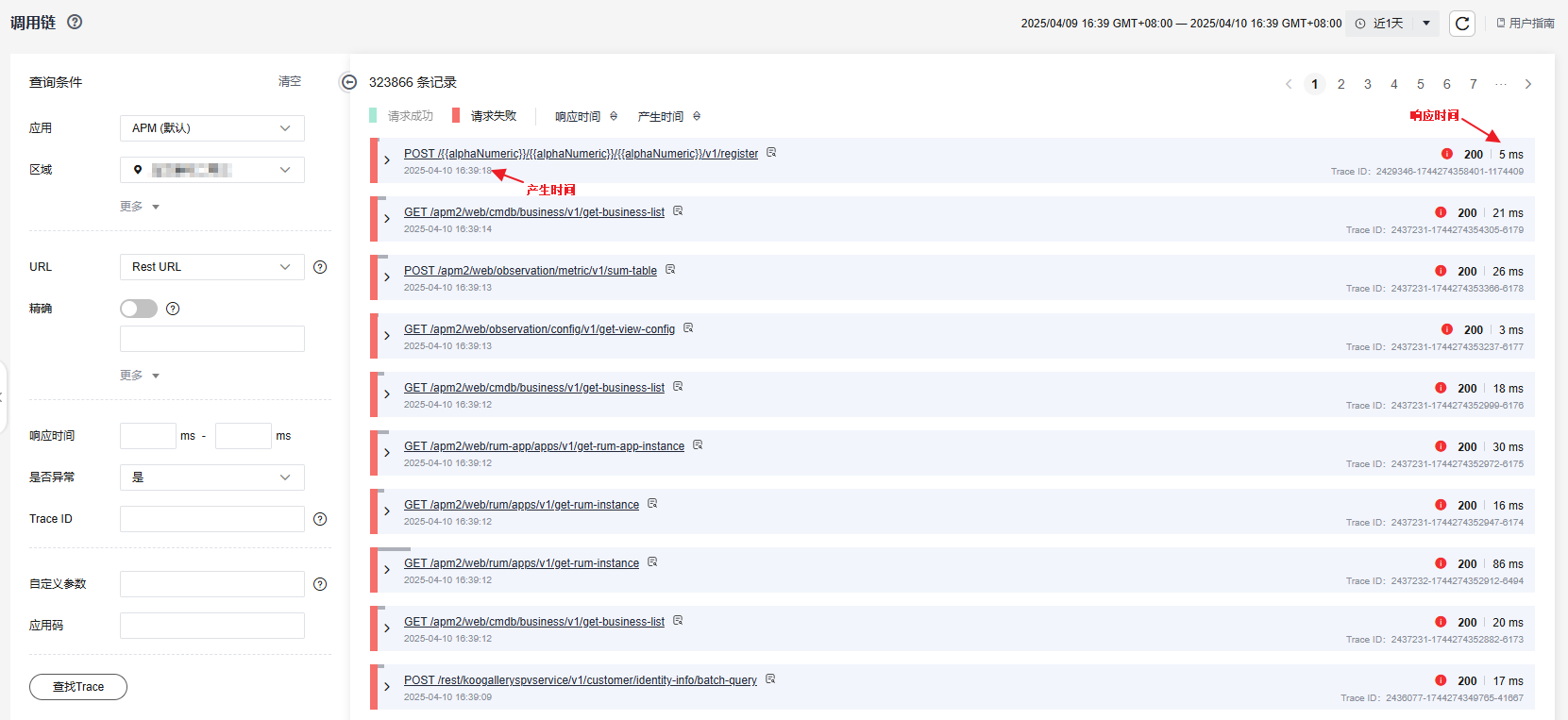

   图1 调用链信息

   • 支持仅展示“请求成功”或“请求失败”调用链信息，以绿色“请求成功”按钮为例。
     • 单击处于高亮状态的绿色“请求成功”按钮，仅展示“请求成功”的调用链信息，同时红色“请求失败”按钮置灰。
     • 当红色“请求失败”按钮置灰时，单击处于高亮状态的绿色“请求成功”按钮，则展示所有调用链信息，同时红色“请求失败”恢复高亮。
     • 绿色“请求成功”按钮和红色“请求失败”按钮，不支持同时置灰。
   • 响应时间：调用链调用链的响应时间。单击“响应时间”，调用链列表按照响应时间从大到小排列，同时“响应时间”展示为；再次单击“响应时间”调用链列表按照响应时间从小到大排列，同时“响应时间”展示为；第三次单击“响应时间”调用链列表恢复初始状态，同时“响应时间”展示为。
   • 产生时间：调用链的开始时间。产生时间支持排序，详细操作参见响应时间。
   • 单击“清空”，查询条件恢复至初始状态，查询结果清空。

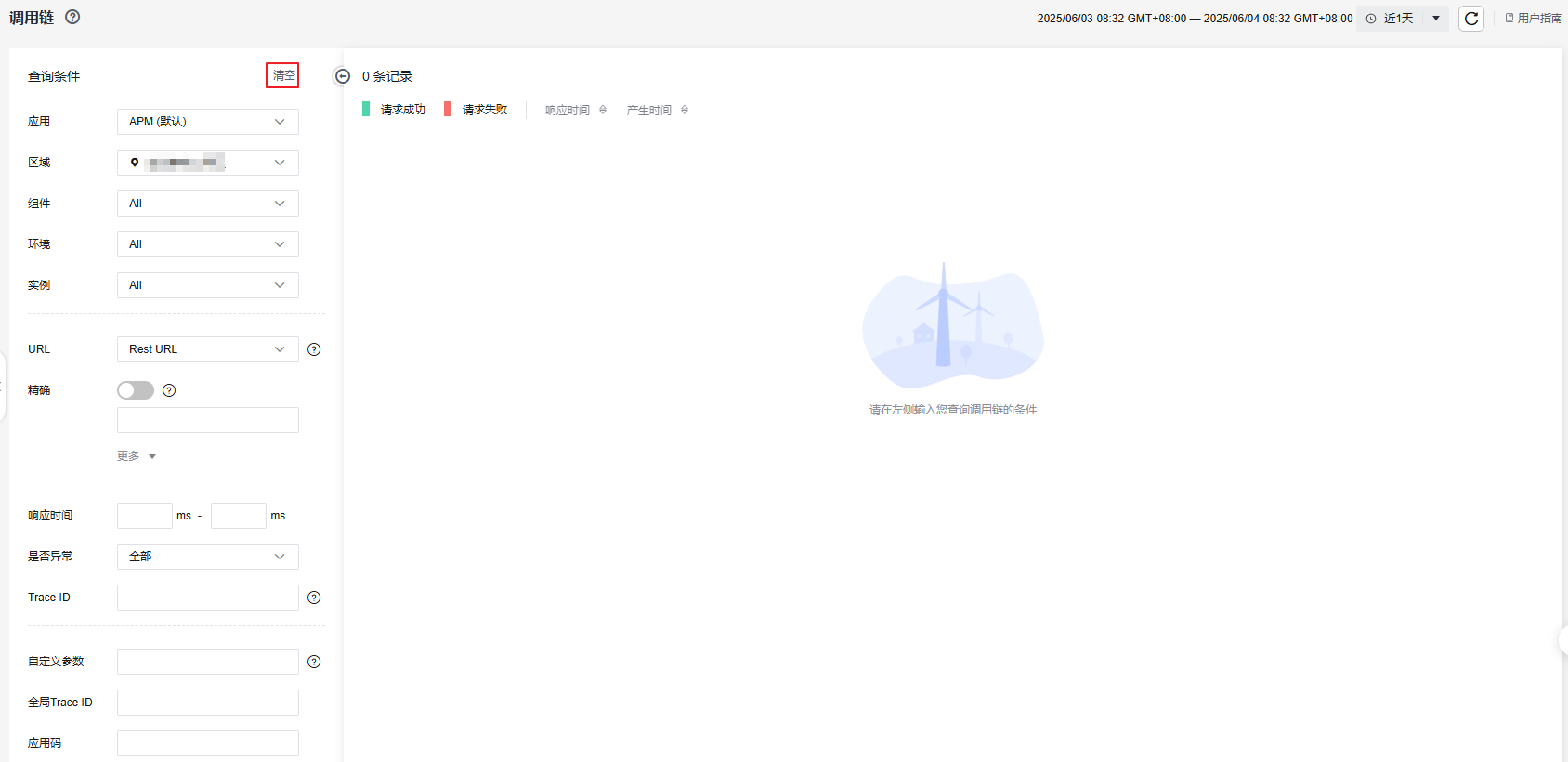

     图2 清空

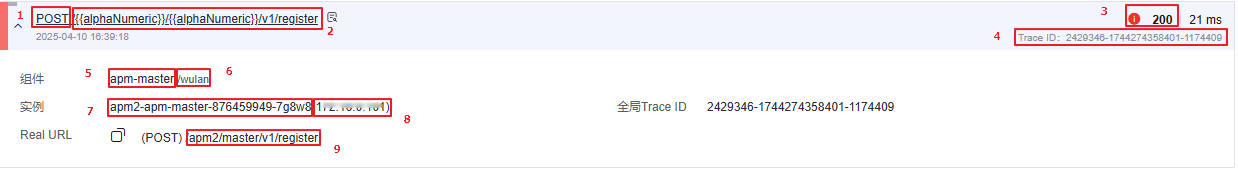

7. 在查询后的调用链列表中，单击待查看的调用链前的，查看该调用链基本信息。
   图3 调用链基本信息


   表中标识的具体参数所代表的含义如下：

   1. 调用链的HttpMethod。
   2. 调用链的RestURL，Rest URL为restful风格的URL，URL中带有变量名称，如/apm/get/{id}；单击该URL可以跳转到调用链的详情页面。
   3. 调用链返回的HTTP状态码。
   4. 调用链的TraceID。
   5. 调用链所在组件。
   6. 调用链所在环境。
   7. 调用链所在实例的主机名。
   8. 调用链所在实例的IP。
   9. 调用链的实际URL。

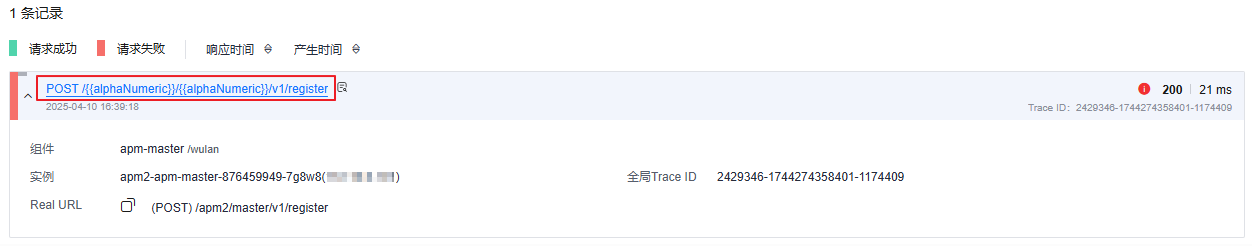

8. 鼠标悬浮于调用链名称上，调用链名称显示为蓝色。单击调用链名称，可查看调用链详细信息。
   图4 调用链名称

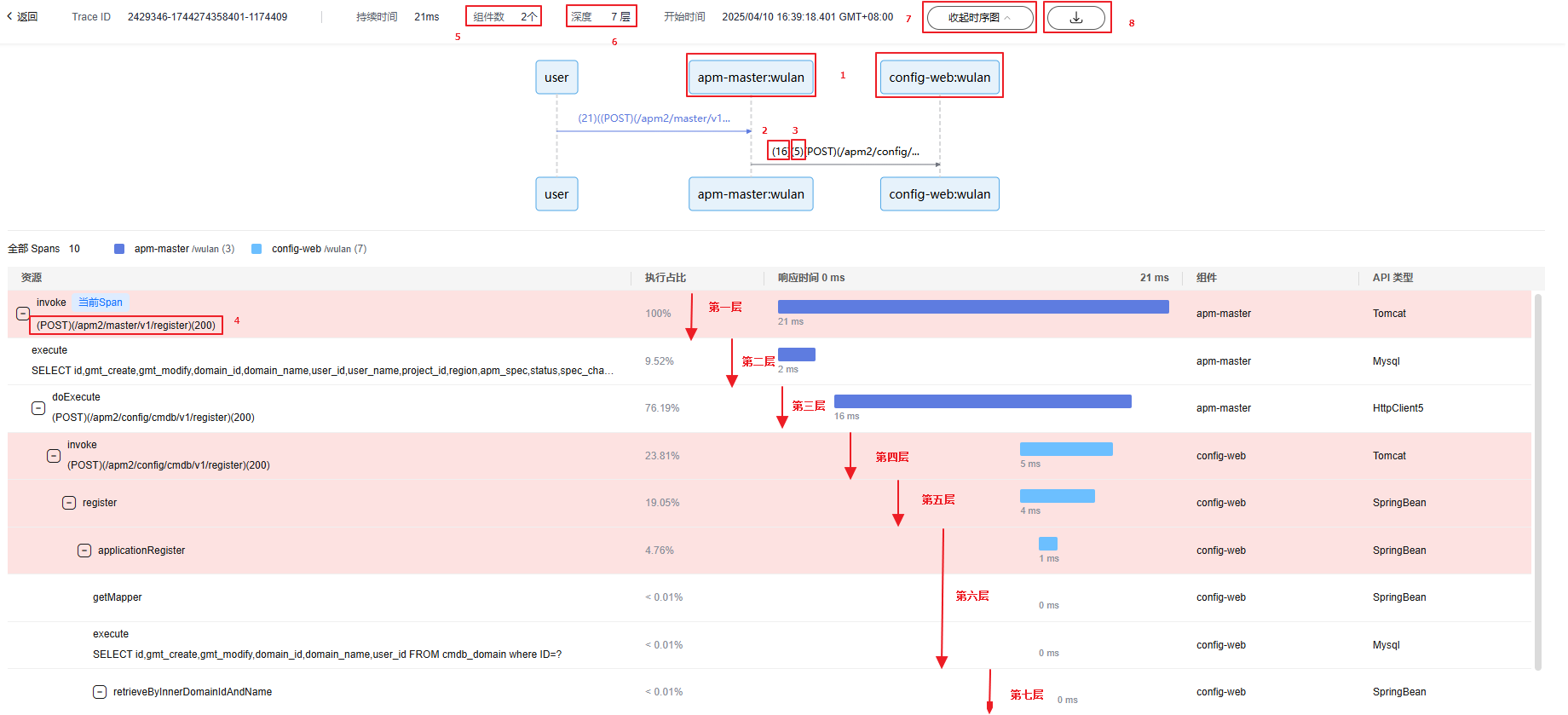

   调用链详情页面可以查看调用链的完整链路信息，包含本地方法堆栈和相关远程调用的调用关系。

   图5 调用关系


   表中标识的具体参数所代表的含义如下：

   1. 调用链的时序图中调用接口所属的组件和环境。
   2. 数字为接口调用的客户端响应时间，单位ms。鼠标悬浮于组件之间线条上，可以查看组件间的客户端、服务端信息。
      • Real URL：调用链的RestURL，Rest URL为restful风格的URL，URL中带有变量名称，如/apm/get/{id}。
      • 响应时间：调用链响应时间。



   3. 数字为接口调用的服务端响应时间，单位ms。
   4. 调用链方法堆栈中该方法对应的关键参数数据，如tomcat入口方法展示实际url、mysql的sql调用方法则展示具体执行sql。
   5. 调用链中调用所属的组件个数。
   6. 调用链是“树”状结构，深度表示“树”状结构的层数。
   7. 时序图支持折叠，单击“收起时序图”，则时序图被折叠，不再展示。

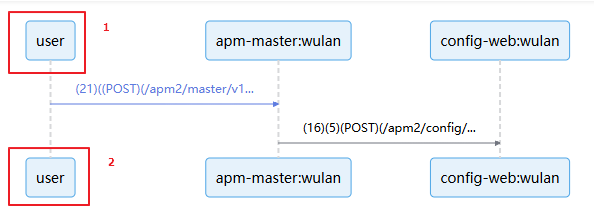

      调用链的时序图中，如下图。

      图6 时序图


      使用不同类型探针或用户接入端接入时，图中1和2显示的内容不同，详见下表。

      探针类型或用户接入的类型	显示内容
      web前端	WEB
      微信	WE_CHAT
      百度	BAIDU
      支付宝	ALIPAY
      钉钉	DING_TALK
      移动端App Android	ANDROID-APP
      移动端App iOS	IOS-APP
      移动端App Harmony	HARMONY-APP
      其它	user

   8. 单击，下载时序图图片。

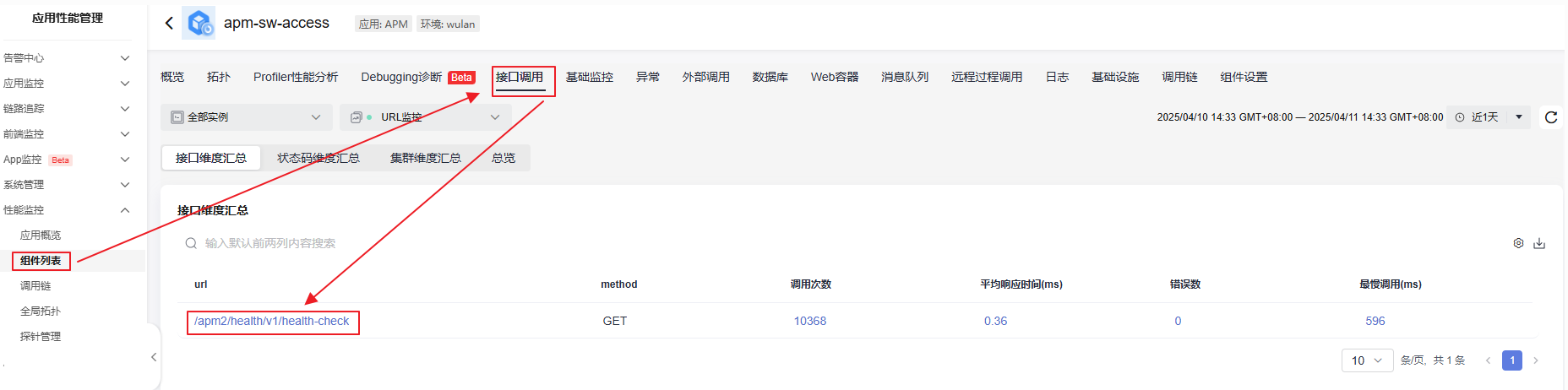

      用户也可以从一些监控项视图页面，比如Url监控项的table视图，单击具体的URL跳转过来，这样就已经预先填写好搜索条件，帮助用户更快速搜索出所需要的调用链信息。

      图7 URL跳转至调用链

   9. 持续时间，即链路请求的总时间。

9. 单击资源列表中的资源，查看资源的链路信息、异常、日志、基础设施、Profiler性能分析。
   • “链路信息”页签展示了资源的实例、类、状态码等信息。
   • “异常”页签展示了资源的异常信息，若资源无异常，则不显示异常页签。
   • “日志”页签详细操作与介绍请参见查看组件日志监控项。
   • “基础设施”页签详细操作与介绍请参见查看组件基础设施监控项。
   • “Profiler性能分析”页签详细操作与介绍请参见通过Profiler分析代码性能。Agent版本为2.4.9-profiler及以后的版本，支持在调用链中查看Profiler性能分析相关数据。
