通过全局拓扑图查看应用间调用关系

拓扑图的每根线条代表服务之间一段时间的调用关系,可以是从调用方统计的,也可以是从被调用方统计的。单击线条,右边可以查看这个调用关系的趋势图。同时拓扑图也会标示中间件的调用关系。通过拓扑图,一方面可以自动梳理服务之间的调用关系,同时也可以从全局视角查看服务之间调用是否正常,快速定位问题。

全局应用拓扑不仅可以查看当前应用下全部或者部分组件的全局拓扑关系,还可以跨一个或多个应用同时查看组件的全局拓扑关系。

操作步骤

  1. 登录APM控制台
  2. 单击左侧,选择“管理与监管> 应用性能管理 APM”,进入APM服务页面。
  3. 在左侧导航栏选择“性能监控 >全局拓扑”,切换至全局拓扑页签,查看该应用下所有组件的调用及依赖关系。
  4. 查看该应用下所有组件的调用及依赖关系。

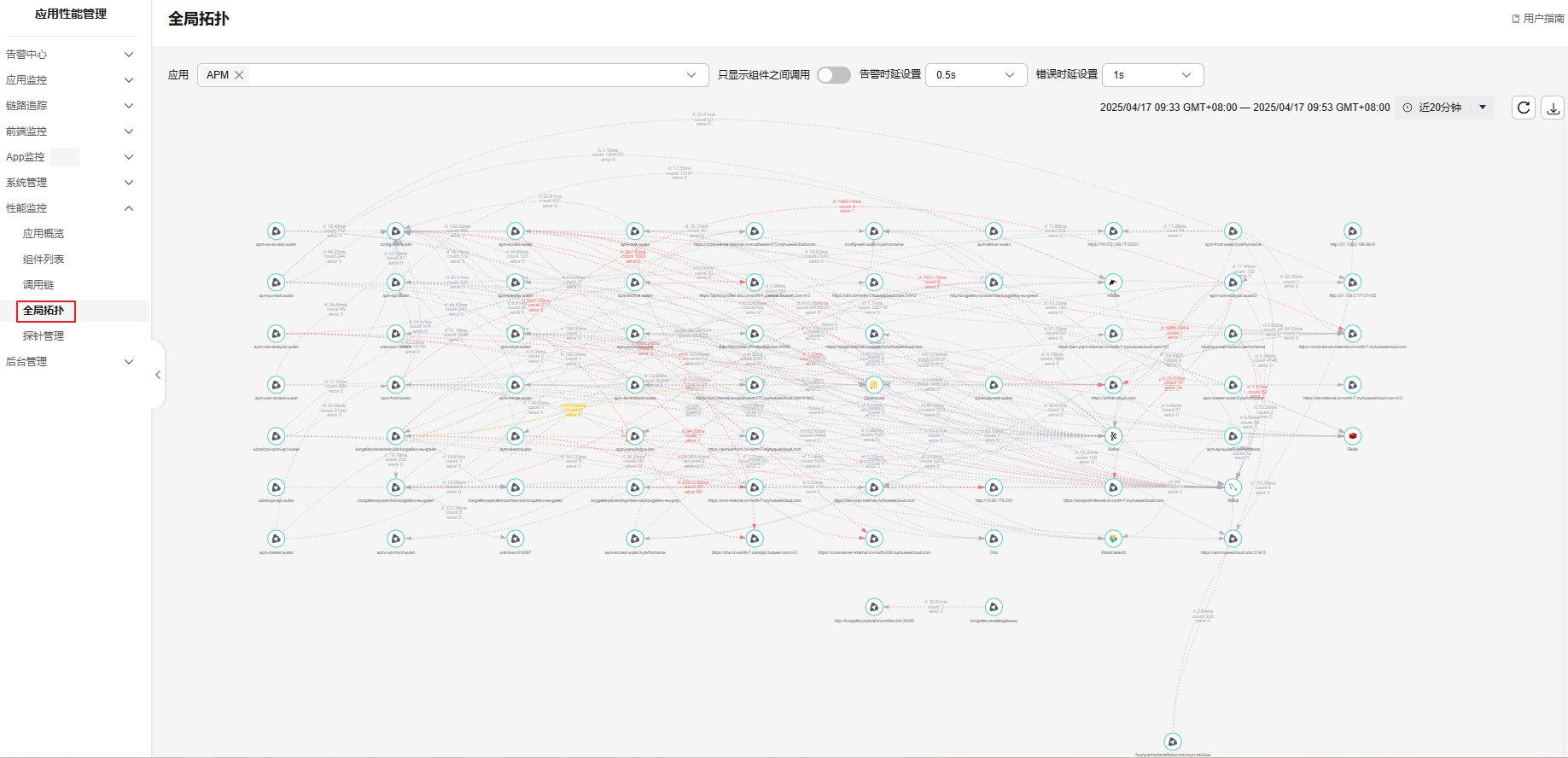

    图1 组件全局拓扑

    您还可以根据需要执行以下操作:

    • 单击“应用”,在下拉菜单中选中一个或者多个应用。
    • 单击“只显示组件之间调用”后的按钮,仅展示组件之间的调用数据。
    • 设置时间范围,查看已设时间范围内的数据。单击时间维度选择按钮,设置时间范围,默认“近20分钟”。当前支持“近20分钟”、“近1小时”、“近3小时”、“近6小时”、“近1天”、“今天”、“昨天”、“近7天”、“近30天”以及自定义。
    • 告警时延设置:支持配置0.5s、1s、3s、5s、10s。
    • 错误时延设置:支持配置1s、3s、5s、10s、15s。
    • 单击图中的连线,会在右侧显示详细的请求数、平均RT、错误率等数据以及折线图。
      • 单击折线图左上方的下拉列表,选择实例。
      • 单击折线图右上方的,展示某参数对应的全部实例视图。
      • 组件与组件之间的关系图表,支持查看组件间的调用链功能。
        • 组件间调用链查询跳转功能,仅探针版本2.5.3及以上支持。
        • 单击“查看调用链”按钮,跳转至“调用链”界面,展示组件间的调用链信息。
    • 右键单击某一个组件图标,选择 “查看调用链”或者“查看指标”,支持查看调用链或组件指标,详情请参见通过调用链查看微服务间调用关系监控组件性能指标
    • 单击,可获取到统计时段内的最新信息。
    • 单击,可下载拓扑图。
