通过拓扑图查看组件间调用关系

操作步骤

1. 登录APM控制台。
2. 单击左侧，选择“管理与监管> 应用性能管理 APM”，进入APM服务页面。
3. 在左侧导航栏选择“性能监控 >组件列表”，进入组件列表页面。
4. 在左侧筛选栏中，选择“区域”以及“所属应用”。
5. 单击“组件”列中某一个名称，进入该组件详情页。
6. 单击“拓扑”，切换至拓扑页签，页面展示所选实例的调用趋势图。

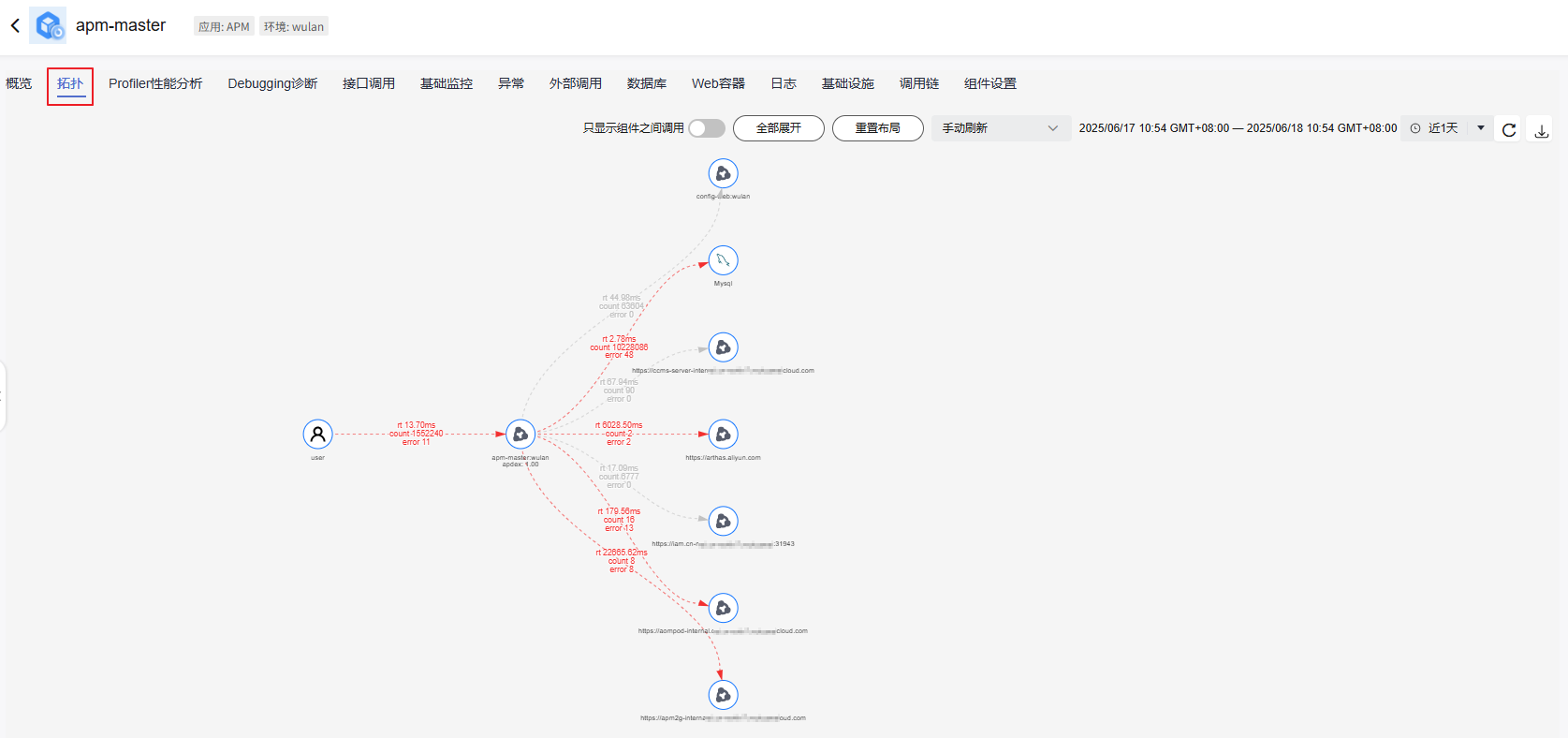

   图1 组件拓扑


7. 单击图中的连线，展示组件与组件或组件与实例间的关系图表。
   图2 实例间的关系图表

   • 单击组件与第三方服务之间的连线，会在右侧显示详细的请求数、平均RT、错误率等数据以及折线图。单击折线图左上方的下拉列表，支持选择单个或者全部实例。
   • 当组件间配置多个采集器时，单击组件间连线，弹出黑色提示框，展示采集器名称以及平均RT、请求数、错误率指标信息。单击黑色提示框中某个采集器信息，在右侧显示详细的请求数、平均RT、错误率等数据以及折线图。
   • 当组件间配置一个采集器时，单击组件的连线，会在右侧显示详细的请求数、平均RT、错误率等数据以及折线图。
   • 单击折线图右上方的，展示某参数对应的全部实例视图。
   • 组件与组件之间的关系图表，支持查看组件间的调用链功能。

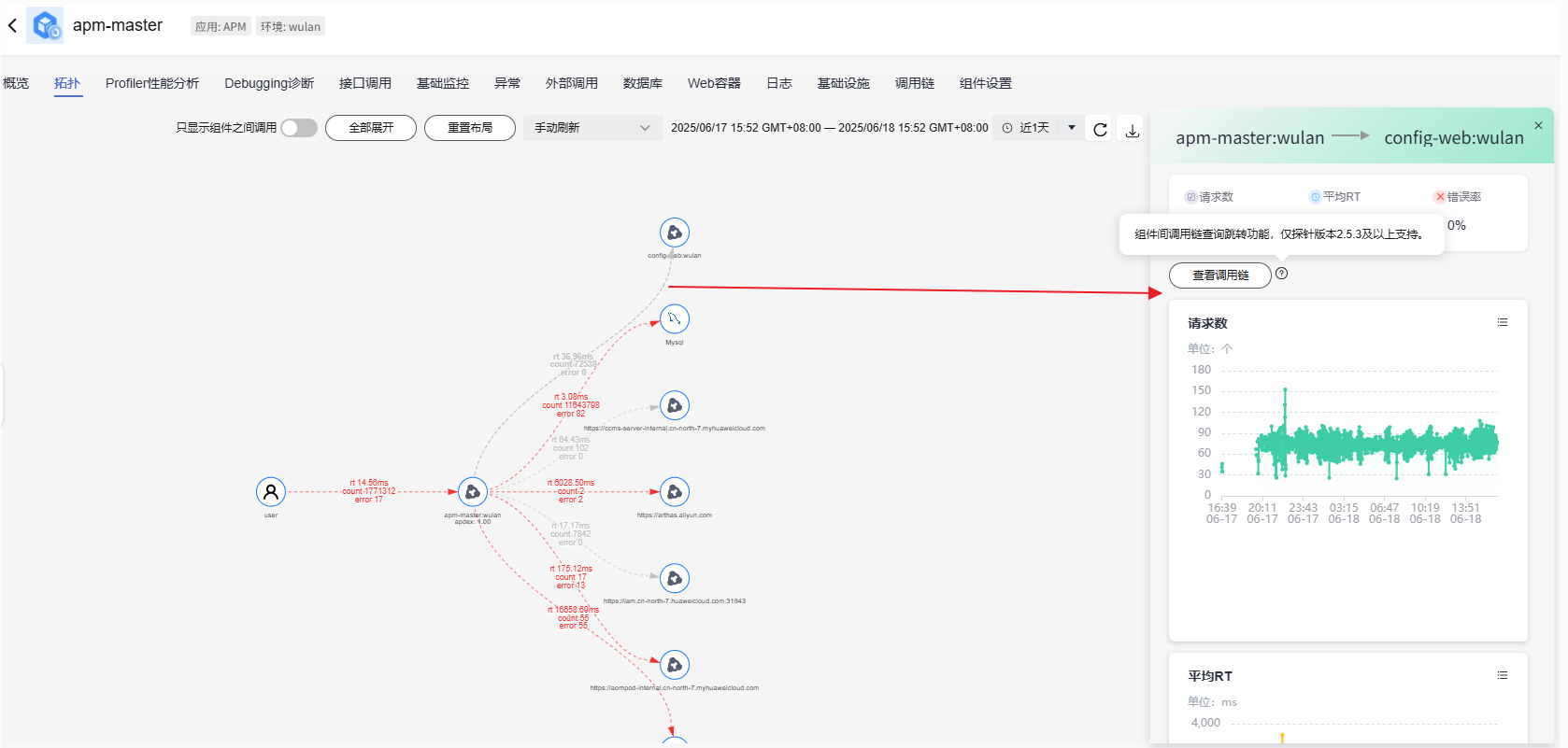

     图3 查看组件间调用链

     • 组件间调用链查询跳转功能，仅探针版本2.5.3及以上支持。
     • 单击“查看调用链”按钮，跳转至“调用链”界面，展示组件间的调用链信息。

其它操作

• 单击“第三方调用”后的按钮，当按钮展示为时，仅展示组件之间的调用数据；当按钮展示为时，展示非应用内部调用关系。
• 单击“全部展开”按钮，展示所选实例一段时间的全部调用关系；单击“重置布局”按钮，恢复到初始拓扑图。
• 单击刷新时间选择按钮，选择刷新方式和自动刷新的时间，默认“手动刷新”。当前支持“1分钟 自动刷新”、“5分钟 自动刷新”、“15分钟 自动刷新”。
• 单击时间维度选择按钮，默认“近20分钟”。

  当前支持“近3分钟”、“近5分钟”、“近10分钟”、“近20分钟”、“近1小时”、“近3小时”、“近6小时”、“近1天”、“今天”、“昨天”、“近7天”、“近30天”以及自定义。

• 了解“拓扑”的更多内容，请参见通过拓扑图查看组件间调用关系。
