设备配置：融合全光配置实例

前提条件

设备要求：OLT设备支持EA系列设备，且EA5800-X2系列仅H901MPSDE、H901MPSFE和H901MPSFE-G支持，ONT设备支持W826E、W826P、W626E、W827E、F600P-30-1GH、F600C-30-1GH、F600P-30-1GH1和F600D-30-4G1V、W626E-10。
版本要求：OLT、ONT设备支持V100R021C10及以上版本。
设备已完成基础配置，已加载到iMasterCloud CloudOptix中进行管理，且设备和iMasterCloud CloudOptix可以通过SNMP协议正常通讯（包括Trap通讯）。

组网要求

组网支持Type-B单归属组网。

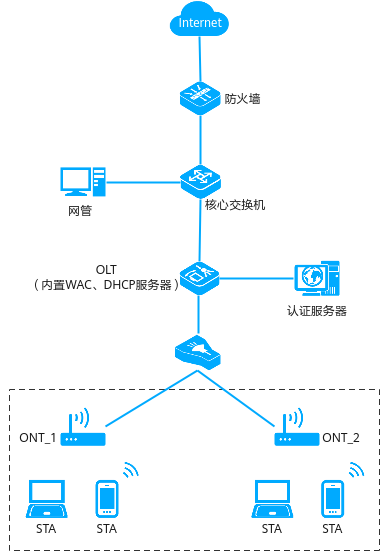

组网图

配置流程

数据规划

数据项	具体数据
OLT的GPON端口	0/7/6
设备VLAN	用于VLANIF、AP管理通道的VLAN VLAN ID：3 类型：Smart 属性：Common
VLANIF	用于DHCP服务、AC源IP地址 IP地址获取方式：Static IP地址：192.168.12.1 IP掩码：255.255.255.0
DHCP服务	用于AP分配IP地址 IP地址池：192.168.12.2-192.168.12.254 IP地址池掩码：255.255.255.0 网关IP：192.168.12.1 租期：默认1天 DHCP Option：编码为43 DHCP Option 子编码为3 内容：192.168.12.1
AC全局管理	启用AC服务。
Wi-Fi配置模板	模板名称：WiFi_Configuration SSID：SSID-PSK 业务VLAN：100 生效射频：自适应隐藏SSID：去使能最大用户数：64 认证方式：密码认证加密方式：WPA2
AP分组规划	分组名称：AP_group Wi-Fi配置模板：WiFi_Configuration
场景模板	AP分组规划：AP_group 业务VLAN规划：上网/数据业务业务VLAN：2 用户VLAN：2 缺省VLAN：2 AP管理通道：业务VLAN：3 用户VLAN：3 Wi-Fi业务：业务VLAN：100 用户VLAN：100

操作步骤

本操作以EA5800-X17为例，其他设备存在参数差异，请以实际界面为准。

可选：配置全局配置。

OLT V100R022C10及以后的版本不需要执行此操作。
1. 在主菜单中选择“维护中心 > PON > PON资源”。
2. 在左侧导航树中选择“OLT/ORH”。
3. 单击设备名称，进入到设备的页面，在左侧导航树中选择“设备配置 > 全局配置”，去使能防ICMP攻击、防IP攻击，需要手动关闭。
  - 防IP攻击功能必须去使能，否则OLT会丢弃所有目的地址是OLT IP地址的报文，造成AP发送的CAPWAP报文全部被丢弃，AP无法上线。
  - 防ICMP攻击根据需要去使能，如果要进行AP和OLT间的Ping操作，则必须去使能，否则不需要去使能防ICMP攻击。
配置AC初始化模板。
1. 在主菜单中选择“维护中心 > PON > 配置部署”。
2. 在左侧导航树中选择“零配置开局 > Wi-Fi管理配置向导”。
3. 单击“创建”，配置模板名称。

  若模板名称选择“默认”，则VLAN、VLANIF、DHCP和AC配置均自动填充默认值。
4. 配置设备VLAN。
  在“VLAN配置”区域配置VLAN ID，用于设置VLANIF、DHCP服务。

  VLAN类型为缺省值Smart，属性为缺省值Common。
5. 配置VLANIF。
  在“VLANIF配置”区域配置IP地址，用于创建DHCP服务和AC服务。

  VLANIF的IP地址获取方式为Static，配置的IP地址为DHCP服务和AC服务规划的IP地址。
6. 配置DHCP服务。
  在“DHCP配置”区域，设置DHCP服务，DHCP Option中编码为43子编码为3。

  DHCP的IP地址池和VLANIF的IP地址需要在同一子网下，IP地址池掩码需要大于等于VLANIF的掩码。
7. 配置AC服务。
  在“AC配置”区域，打开“启用AC服务”开关，配置国家码。

  配置VLAN后，CAPWAP VLANIF接口会自动关联配置的VLANIF接口。
8. 单击“确定”。
9. 选择创建的AC初始化模板。

  勾选AC初始化模板后，只有在设备未配置CAPWAP VLANIF时才会下发，不会修改设备已有的CAPWAP VLANIF配置。
创建Wi-Fi配置模板。
1. 单击“下一步”。
2. 单击“创建”，在“基础信息”区域配置模板名称。
3. “Wi-Fi配置”中，业务VLAN是“SSID”所使用的VLAN，用户可自定义。
4. 在“安全配置”中配置认证方式和加密方式等，单击“确定”。
（可选）配置射频模板。
1. 单击“下一步”。
2. 单击“创建”，设置射频配置模板。
3. 单击“确定”。
创建AP分组。
1. 单击“下一步”。
2. 单击“创建”，选择创建的Wi-Fi配置模板和创建的射频配置模板创建AP分组。
3. 单击“确定”。
配置场景模板。
1. 单击“下一步”。
2. 单击“创建”，选择“高级模式”，单击“下一步”，选择任意一种非“工业制造”行业。
1. 单击“模板配置”，打开“匹配ONU/ORE类型”开关，根据实际情况选择ONT类型。
1. 在“业务VLAN规划”区域，单击“创建”，为选择的ETH口设置连接场景和VLAN参数，创建一条业务规划。
2. 打开“Wi-Fi规划”下的“Wi-Fi开关”、打开“瘦AP模式”开关，单击“AP分组”的，选择AP分组，配置业务VLAN规划，AP管理通道的业务VLAN与2.d创建的VLAN一致，配置Wi-Fi业务VLAN，单击“确定”。

  ONT 802.1X认证与Wi-Fi下的802.1X认证通道的业务VLAN、用户VLAN相同，自动关联。
创建零配置策略。
1. 单击“下一步”。
2. 单击“创建”，选择创建的场景模板，单击“下一步”。
3. 选择添加的OLT，单击“下一步”，绑定对应PON口，创建零配置策略，单击“确定”。
如果勾选了AC初始化模板，修改和激活零配置策略时，AC初始化模板的绑定关系依然存在；复制零配置策略时，不会复制AC初始化模板的绑定关系。
触发零配置部署。
- 在左侧导航树中选择“任务中心 > OLT/ORH基础配置”。可以查看零配置策略绑定OLT基础配置任务的进度和结果。
- ONU设备处于自动发现且策略处于激活状态时，在左侧导航树中选择“任务中心 > ONU业务配置”。可以查看策略绑定ONU业务配置任务的进度和结果。
查看AP。
1. 在主菜单中选择“维护中心 > PON > PON资源”。
2. 在左侧导航树中选择“OLT/ORH”。
3. 单击设备名称，在设备详情页面选择“Wi-Fi管理 > AP管理”即可查看。
查看Wi-Fi信息。

单击AP管理列表中的AP名称，跳转至“Wi-Fi信息查询”列表，查看Wi-Fi信息。
