步骤1:数据准备
使用DataArts Studio前的准备
如果您是第一次使用DataArts Studio,请参考购买并配置DataArts Studio章节完成注册华为账号、购买DataArts Studio实例(DataArts Studio企业版)、创建工作空间等一系列操作。然后进入到对应的工作空间,即可开始使用DataArts Studio。
数据源准备
本入门示例以某电商商城的BI报表数据为例,分析用户和商品的各种数据特征。
为方便演示,本示例提供了用于模拟原始数据的部分数据。为了方便将源数据集成到云上,我们需要先将样例数据存储为CSV文件,将CSV文件上传至OBS服务中。
- 创建CSV文件(UTF-8无bom格式),文件名称为对应的数据表名,将后文提供的各样例数据分别复制粘贴到不同CSV文件中,然后保存CSV文件。
以下是Windows下生成.csv文件的办法之一:
- 使用文本编辑工具(例如记事本等)新建一个txt文档,将后文提供的样例数据复制进文档中。注意复制后检查数据的行数及数据分行的正确性(注意,如果是从PDF文档中复制样例数据,单行的数据过长时会产生换行,需手动重新调整为单行)。
- 单击 ,在弹出的对话框中,“保存类型”选择为“所有文件(*.*)”,在“文件名”处输入文件名和.csv后缀,选择 编码格式(不能带BOM),则能以CSV格式保存该文件。
- 将源数据CSV文件上传到OBS服务。
- 登录控制台,选择 ,进入OBS控制台。
- 单击“创建桶”,然后根据页面提示配置参数,创建一个名称为“fast-demo”的OBS桶。
为保证网络互通,OBS桶区域请选择和DataArts Studio实例相同的区域。如果需要选择企业项目,也请选择与DataArts Studio实例相同的企业项目。
使用OBS控制台创建桶的操作,请参见《对象存储服务控制台指南》中的创建桶。

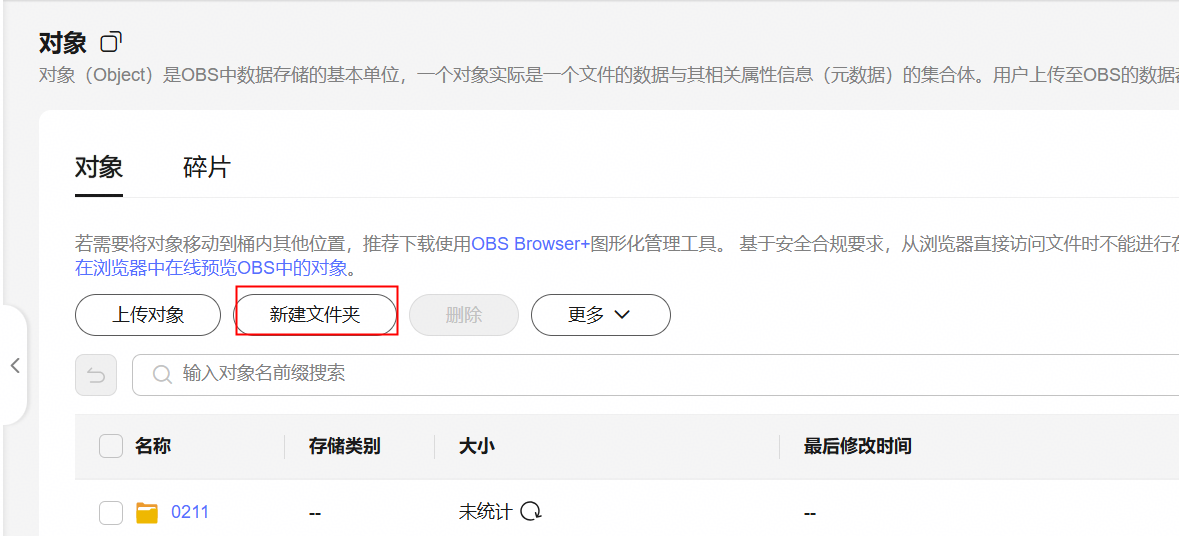

- 在名称为“fast-demo”的OBS桶中,创建user_data、product_data、comment_data和action_data的文件夹,分别将user_data.csv、product_data.csv、comment_data.csv和action_data.csv文件上传数据到对应文件夹中。
由于DLI在关联CSV表格用于创建OBS外表时,不支持指定文件名、仅支持指定文件路径,因此需要将CSV表格分别放到不同的文件路径下,且确保文件路径下仅包含所需的CSV表格。
使用OBS控制台上传文件的操作,请参见《对象存储服务控制台指南》中的上传文件。
- user_data.csv:
user_id,age,gender,rank,register_time 100001,20,0,1,2021/1/1 100002,22,1,2,2021/1/2 100003,21,0,3,2021/1/3 100004,24,2,5,2021/1/4 100005,50,2,9,2021/1/5 100006,20,1,3,2021/1/6 100007,18,1,1,2021/1/7 100008,20,1,6,2021/1/8 100009,60,0,4,2021/1/9 100010,20,1,1,2021/1/10 100011,35,0,5,2021/1/11 100012,20,1,1,2021/1/12 100013,7,0,1,2021/1/13 100014,64,0,8,2021/1/14 100015,20,1,1,2021/1/15 100016,33,1,7,2021/1/16 100017,20,0,1,2021/1/17 100018,15,1,1,2021/1/18 100019,20,1,9,2021/1/19 100020,33,0,1,2021/1/20 100021,20,0,1,2021/1/21 100022,22,1,5,2021/1/22 100023,20,1,1,2021/1/23 100024,20,0,1,2021/1/24 100025,34,0,7,2021/1/25 100026,34,1,1,2021/1/26 100027,20,1,8,2021/1/27 100028,20,0,1,2021/1/28 100029,56,0,5,2021/1/29 100030,20,1,1,2021/1/30 100031,22,1,8,2021/1/31 100032,20,0,1,2021/2/1 100033,32,1,0,2021/2/2 100034,20,1,1,2021/2/3 100035,45,0,6,2021/2/4 100036,20,0,1,2021/2/5 100037,67,1,4,2021/2/6 100038,78,0,6,2021/2/7 100039,11,1,8,2021/2/8 100040,8,0,0,2021/2/9
数据说明如下:
表1 用户数据说明 字段名称
字段类型
字段说明
字段取值
user_id
int
用户ID
脱敏
age
int
年龄段
-1表示未知
gender
int
性别
- 0表示男
- 1表示女
- 2表示保密
rank
Int
用户等级
有顺序的级别枚举,越高级别数字越大
register_time
string
用户注册日期
单位:天
- product_data.csv:
product_id,a1,a2,a3,category,brand 200001,1,1,1,300001,400001 200002,2,2,2,300002,400001 200003,3,3,3,300003,400001 200004,1,2,3,300004,400001 200005,3,2,1,300005,400002 200006,1,1,1,300006,400002 200007,2,2,2,300007,400002 200008,3,3,3,300008,400002 200009,1,2,3,300009,400003 200010,3,2,1,300010,400003 200011,1,1,1,300001,400003 200012,2,2,2,300002,400003 200013,3,3,3,300003,400004 200014,1,2,3,300004,400004 200015,3,2,1,300005,400004 200016,1,1,1,300006,400004 200017,2,2,2,300007,400005 200018,3,3,3,300008,400005 200019,1,2,3,300009,400005 200020,3,2,1,300010,400005 200021,1,1,1,300001,400006 200022,2,2,2,300002,400006 200023,3,3,3,300003,400006 200024,1,2,3,300004,400006 200025,3,2,1,300005,400007 200026,1,1,1,300006,400007 200027,2,2,2,300007,400007 200028,3,3,3,300008,400007 200029,1,2,3,300009,400008 200030,3,2,1,300010,400008 200031,1,1,1,300001,400008 200032,2,2,2,300002,400008 200033,3,3,3,300003,400009 200034,1,2,3,300004,400009 200035,3,2,1,300005,400009 200036,1,1,1,300006,400009 200037,2,2,2,300007,400010 200038,3,3,3,300008,400010 200039,1,2,3,300009,400010 200040,3,2,1,300010,400010
数据说明如下:
表2 商品数据说明 字段名称
字段类型
字段说明
字段取值
product_id
int
商品编号
脱敏
a1
int
属性1
枚举,-1表示未知
a2
int
属性2
枚举,-1表示未知
a3
int
属性3
枚举,-1表示未知
category
int
品类ID
脱敏
brand
int
品牌ID
脱敏
- comment_data.csv:
deadline,product_id,comment_num,has_bad_comment,bad_comment_rate 2021/3/1,200001,4,0,0 2021/3/1,200002,1,0,0 2021/3/1,200003,2,2,0.1 2021/3/1,200004,3,3,0.05 2021/3/1,200005,1,0,0 2021/3/1,200006,2,0,0 2021/3/1,200007,3,2,0.01 2021/3/1,200008,4,1,0.001 2021/3/1,200009,4,0,0 2021/3/1,200010,1,0,0 2021/3/1,200011,2,2,0.2 2021/3/1,200012,3,3,0.04 2021/3/1,200013,1,0,0 2021/3/1,200014,2,2,0.2 2021/3/1,200015,3,2,0.05 2021/3/1,200016,4,1,0.003 2021/3/1,200017,4,0,0 2021/3/1,200018,1,0,0 2021/3/1,200019,2,2,0.3 2021/3/1,200020,3,3,0.03 2021/3/1,200021,1,0,0 2021/3/1,200022,2,5,1 2021/3/1,200023,3,2,0.07 2021/3/1,200024,4,1,0.006 2021/3/1,200025,4,0,0 2021/3/1,200026,1,0,0 2021/3/1,200027,2,2,0.4 2021/3/1,200028,3,3,0.03 2021/3/1,200029,1,0,0 2021/3/1,200030,2,5,1 2021/3/1,200031,3,2,0.02 2021/3/1,200032,4,1,0.003 2021/3/1,200033,4,0,0 2021/3/1,200034,1,0,0 2021/3/1,200035,2,2,0.5 2021/3/1,200036,3,3,0.06 2021/3/1,200037,1,0,0 2021/3/1,200038,2,1,0.01 2021/3/1,200039,3,2,0.01 2021/3/1,200040,4,1,0.009
数据说明如下:
表3 评价数据说明 字段名称
字段类型
字段说明
字段取值
deadline
string
截止时间
单位:天
product_id
int
商品编号
脱敏
comment_num
int
累计评论数分段
- 0表示无评论
- 1表示有1条评论
- 2表示有2-10条评论
- 3表示有11-50条评论
- 4表示大于50条评论
has_bad_comment
int
是否有差评
0表示无,1表示有
bad_comment_rate
float
差评率
差评数占总评论数的比重
- action_data.csv:
user_id,product_id,time,model_id,type 100001,200001,2021/1/1,1,view 100001,200001,2021/1/1,1,add 100001,200001,2021/1/1,1,delete 100001,200002,2021/1/2,1,view 100001,200002,2021/1/2,1,add 100001,200002,2021/1/2,1,buy 100001,200002,2021/1/2,1,like 100002,200003,2021/1/1,1,view 100002,200003,2021/1/1,1,add 100002,200003,2021/1/1,1,delete 100002,200004,2021/1/2,1,view 100002,200004,2021/1/2,1,add 100002,200004,2021/1/2,1,buy 100002,200004,2021/1/2,1,like 100003,200001,2021/1/1,1,view 100003,200001,2021/1/1,1,add 100003,200001,2021/1/1,1,delete 100004,200002,2021/1/2,1,view 100005,200002,2021/1/2,1,add 100006,200002,2021/1/2,1,buy 100007,200002,2021/1/2,1,like 100001,200003,2021/1/1,1,view 100002,200003,2021/1/1,1,add 100003,200003,2021/1/1,1,delete 100004,200004,2021/1/2,1,view 100005,200004,2021/1/2,1,add 100006,200004,2021/1/2,1,buy 100007,200004,2021/1/2,1,like 100001,200005,2021/1/3,1,view 100001,200005,2021/1/3,1,add 100001,200005,2021/1/3,1,delete 100001,200006,2021/1/3,1,view 100001,200006,2021/1/4,1,add 100001,200006,2021/1/4,1,buy 100001,200006,2021/1/4,1,like 100010,200005,2021/1/3,1,view 100010,200005,2021/1/3,1,add 100010,200005,2021/1/3,1,delete 100010,200006,2021/1/3,1,view 100010,200006,2021/1/4,1,add 100010,200006,2021/1/4,1,buy 100010,200006,2021/1/4,1,like 100001,200007,2021/1/2,1,buy 100001,200007,2021/1/2,1,like 100002,200007,2021/1/1,1,view 100002,200007,2021/1/1,1,add 100002,200007,2021/1/1,1,delete 100002,200007,2021/1/2,1,view 100002,200007,2021/1/2,1,add 100002,200008,2021/1/2,1,like 100002,200008,2021/1/2,1,like 100003,200008,2021/1/1,1,view 100003,200008,2021/1/1,1,add 100003,200008,2021/1/1,1,delete 100004,200008,2021/1/2,1,view 100005,200009,2021/1/2,1,like 100006,200009,2021/1/2,1,buy 100007,200010,2021/1/2,1,like 100001,200010,2021/1/1,1,view 100002,200010,2021/1/1,1,add 100003,200010,2021/1/1,1,delete 100004,200010,2021/1/2,1,view 100005,200010,2021/1/2,1,like 100006,200010,2021/1/2,1,buy 100007,200010,2021/1/2,1,like 100001,200010,2021/1/3,1,view 100001,200010,2021/1/3,1,add 100001,200010,2021/1/3,1,delete 100001,200011,2021/1/3,1,view 100001,200011,2021/1/4,1,like 100001,200011,2021/1/4,1,buy 100001,200011,2021/1/4,1,like 100010,200012,2021/1/3,1,view 100011,200012,2021/1/3,1,like 100011,200012,2021/1/3,1,delete 100011,200013,2021/1/3,1,view 100011,200013,2021/1/4,1,like 100011,200014,2021/1/4,1,buy 100011,200014,2021/1/4,1,like 100007,200022,2021/1/2,1,like 100001,200022,2021/1/1,1,view 100002,200023,2021/1/1,1,add 100003,200023,2021/1/1,1,delete 100004,200023,2021/1/2,1,like 100005,200024,2021/1/2,1,add 100006,200024,2021/1/2,1,buy 100007,200025,2021/1/2,1,like 100001,200025,2021/1/3,1,view 100001,200026,2021/1/3,1,like 100001,200026,2021/1/3,1,delete 100001,200027,2021/1/3,1,view 100001,200027,2021/1/4,1,like 100001,200027,2021/1/4,1,buy 100001,200028,2021/1/4,1,like 100010,200029,2021/1/3,1,view 100011,200030,2021/1/3,1,like 100011,200031,2021/1/3,1,delete 100011,200032,2021/1/3,1,view 100011,200033,2021/1/4,1,like 100011,200034,2021/1/4,1,buy 100011,200035,2021/1/4,1,like
数据说明如下:
表4 行为数据说明 字段名称
字段类型
字段说明
字段取值
user_id
int
用户编号
脱敏
product_id
int
商品编号
脱敏
time
string
行为时间
-
model_id
string
模块编号
脱敏
type
string
- 浏览view(指浏览商品详情页)
- 加入购物车add
- 购物车删除delete
- 下单buy
- 关注like
-
数据湖准备
在本示例中,选择数据湖探索(DLI)服务作为数据底座。为确保DataArts Studio与DLI网络互通,在创建DLI队列时区域和企业项目应与DataArts Studio实例保持一致。
开通DLI服务后,您需要在管理中心创建DLI连接,然后通过数据开发组件新建数据库,再执行SQL来创建OBS外表。操作步骤如下:
- 参考访问DataArts Studio实例控制台,登录DataArts Studio管理控制台。
- 在DataArts Studio控制台首页,选择对应工作空间的“管理中心”模块,进入管理中心页面。
- 在“数据连接”页面,单击“创建数据连接”按钮。
图1 数据连接
- 创建一个到DLI的连接,数据连接类型选择“数据湖探索(DLI)”,数据连接名称设置为“dli”。
完成设置后,单击“测试”,测试成功后单击“确定”,完成DLI数据连接的创建。
图2 创建数据连接
- DLI连接创建完成后,跳转到数据开发页面。
图3 跳转到数据开发页面
- 参见图4,在DLI连接上右键单击,创建一个数据库用于存放数据表,数据库名称为“BI”。
- 创建一个DLI SQL脚本,以通过DLI SQL语句来创建数据表。
图5 新建脚本

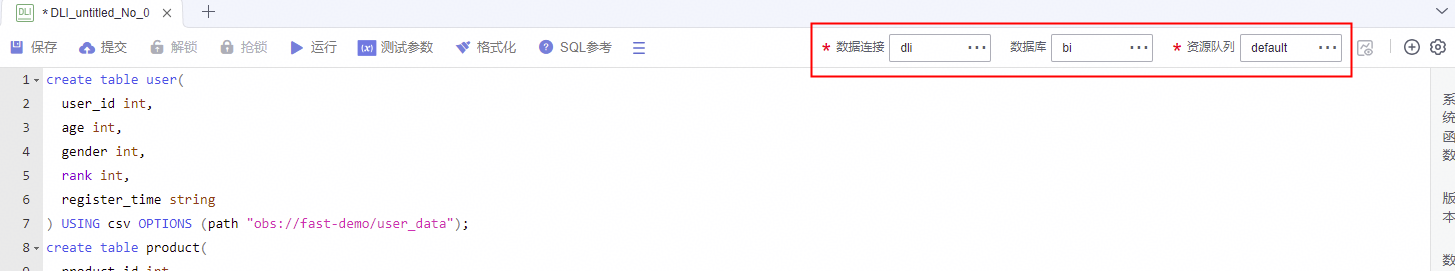

- 在新建脚本弹出的SQL编辑器中输入如下SQL语句,并单击“运行”来创建数据表。其中,user、product、comment、action为OBS外表,使用指定OBS路径中的CSV文件来填充数据,用于存放原始数据;top_like_product和top_bad_comment_product为DLI表,用于存放分析结果。
create table user( user_id int, age int, gender int, rank int, register_time string ) USING csv OPTIONS (path "obs://fast-demo/user_data"); create table product( product_id int, a1 int, a2 int, a3 int, category int, brand int ) USING csv OPTIONS (path "obs://fast-demo/product_data"); create table comment( deadline string, product_id int, comment_num int, has_bad_comment int, bad_comment_rate float ) USING csv OPTIONS (path "obs://fast-demo/comment_data"); create table action( user_id int, product_id int, time string, model_id string, type string ) USING csv OPTIONS (path "obs://fast-demo/action_data"); create table top_like_product(brand int, like_count int); create table top_bad_comment_product(product_id int, comment_num int, bad_comment_rate float);

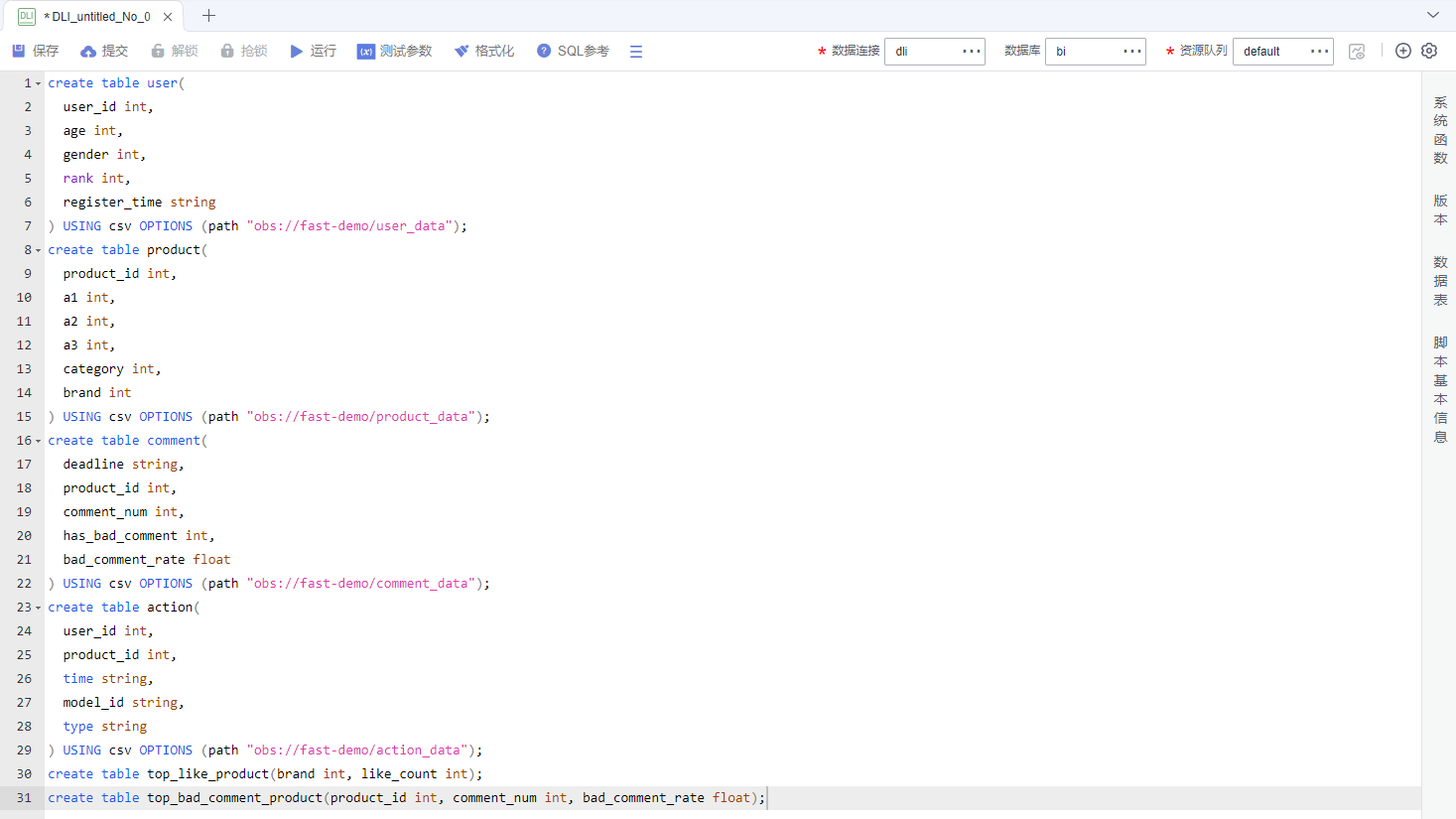

图6 创建数据表
- 脚本运行成功后,可以通过如下脚本检查数据表是否创建成功。
SHOW TABLES;
确认数据表创建成功后,该脚本后续无需使用,可直接关闭。
