通过云连接实例实现同账号下同区域的VPC互通

本文介绍通过云连接实例实现同账号下同区域内的VPC互通。

云连接实例支持区域,请参见云连接实例支持区域

方案架构

XX企业在华为云区域A内部署了2个虚拟私有云VPC,这2个VPC之间需要互相访问。

创建一个云连接实例,将VPC接入云连接实例内,云连接实例内的VPC则可以实现网络互通。

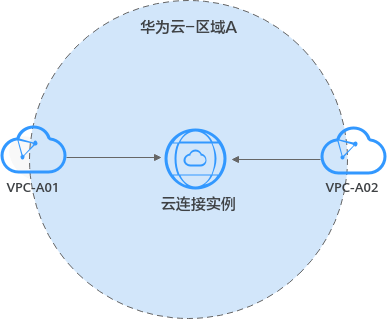

图1 同账号同区域VPC互通组网

规划组网和资源

通过云连接实例构建同区域VPC互通组网,您需要规划组网和资源:
  • 规划组网:规划VPC及其子网的网段。
  • 规划资源:规划云上资源的数量、名称以及主要参数等信息,云上资源包括VPC、ECS。

规划组网

同区域VPC互通组网规划如图2所示,将2个VPC接入云连接实例中,组网规划说明如表1所示。

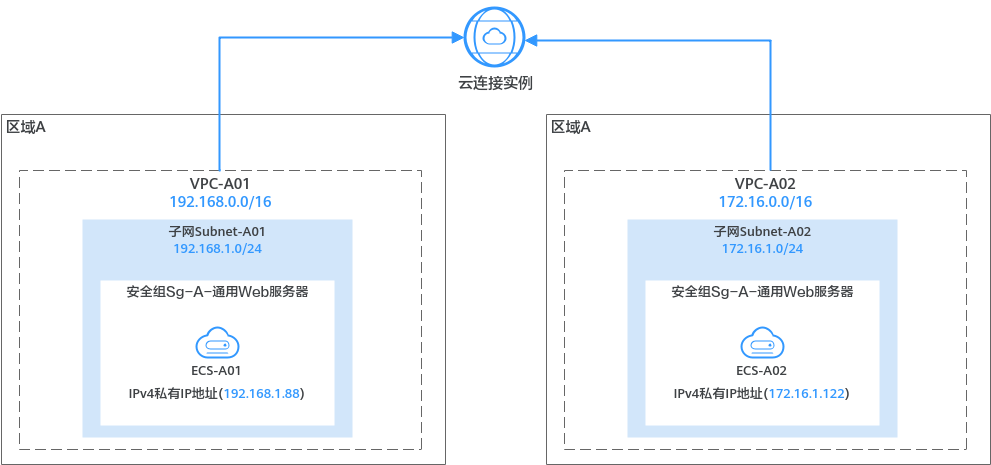

图2 同区域VPC互通组网规划
表1 同区域VPC互通组网规划说明

资源

说明

VPC

  • VPC网段(CIDR)不能重叠。

    重叠的VPC网段会导致路由冲突。如果您已有的VPC存在网段重叠,则需要修改网段。

  • VPC有一个默认路由表local,表示VPC本地IPv4的默认路由条目,用于VPC内子网通信,系统自动配置。

ECS

在本示例中,2个ECS部署在同一区域的VPC内。

根据ECS的安全组关联规则,一个ECS只能与同区域的安全组相关联。因此,本示例中的2个ECS可以关联到同一区域内的同一个安全组,或者各自关联到不同的安全组。

  • 相同安全组:如果您的2个ECS关联到同一个安全组,那么他们之间的网络通信通常是不需要额外配置即可实现的,因为同组内的ECS默认是可以互相通信的。本示例中,2个ECS关联同一区域的相同安全组,因此您无需额外配置即可实现网络互通。
  • 不同安全组:如果您的2个ECS需要各自关联至同一区域的不同安全组,为了确保这2个ECS能够实现网络互通,需要在每个安全组中分别添加入方向规则,明确允许来自另一个安全组的流量。具体操作,请参考表4,查看安全组更多信息,请参考安全组和安全组规则概述

规划资源

虚拟私有云VPC、弹性云服务器ECS只要位于同一个区域内即可,可用区可以任意选择,不用保持一致。

以下资源规划详情仅为示例,您可以根据需要自行修改。

  • 虚拟私有云VPC:2个,VPC的网段不能重复,资源规划详情如表2所示。
    表2 VPC资源规划详情

    VPC名称

    VPC网段

    子网名称

    子网网段

    关联路由表

    VPC-A01

    192.168.0.0/16

    Subnet-A01

    192.168.1.0/24

    默认路由表

    VPC-A02

    172.16.0.0/16

    Subnet-A02

    172.16.1.0/24

    默认路由表

  • 弹性云服务器ECS:2个,分别接入2个不同的VPC,资源规划详情如表3所示。
    表3 ECS资源规划详情

    ECS名称

    镜像

    VPC名称

    子网名称

    安全组

    私有IP地址

    ECS-A01

    公共镜像:Huawei Cloud EulerOS 2.0标准版

    VPC-A01

    Subnet-A01

    Sg-A:

    通用Web服务器

    192.168.1.88

    ECS-A02

    VPC-A02

    Subnet-A02

    172.16.1.122

  • 安全组规则:若您的2个ECS分别位于不同的安全组Sg-A和Sg-B,那么您还需要分别在安全组中添加以下规则,放通ECS内网互通的流量。
    源地址选择对端实例的安全组,放通两个安全组之间的内网网络流量。
    表4 安全组规则(安全组)

    安全组

    方向

    策略

    类型

    协议端口

    源地址

    描述

    Sg-A

    入方向

    允许

    IPv4

    全部

    Sg-B

    针对全部IPv4协议,允许来自Sg-B内实例的流量访问Sg-A内的实例。

    Sg-B

    入方向

    允许

    IPv4

    全部

    Sg-A

    针对全部IPv4协议,允许来自Sg-A内实例的流量访问Sg-B内的实例。

操作流程

表5 同账号下同区域VPC互通流程说明

操作步骤

说明

准备工作

使用云服务前,您需要注册华为账号并开通华为云、完成实名认证、为账户充值。

步骤一:创建云连接实例

创建一个云连接实例,用于加载VPC实例。

步骤二:(可选) 创建VPC和ECS

在同账号下创建同区域的虚拟私有云VPC和弹性云服务器ECS。如果您已有VPC和ECS资源,则可以不用执行本操作。

步骤三:加载网络实例

用户需要根据规划的网络连通情况,将需要互通的VPC实例加载到云连接实例中。

步骤四:验证网络互通情况

登录弹性云服务器ECS,验证VPC之间的网络互通情况。

准备工作

在创建云连接资源之前,请先注册华为账号并开通华为云、完成实名认证、为账户充值。请保证账户有足够的资金,以免创建资源失败。

  1. 注册华为账号并开通华为云,完成实名认证。
    如果您已有一个华为账号,请跳到下一个任务。如果您还没有华为账号,请执行以下操作。
    1. 注册华为账号并开通华为云
    2. 参考实名认证,完成个人或企业账号实名认证。
  2. 为账户充值。

    您需要确保账户有足够金额,充值方式请参见账户充值

步骤一:创建云连接实例

  1. 进入云连接实例列表页面
  2. 单击页面右上方的“创建云连接”。
  3. 在弹出的对话框中根据表6填写对应参数。

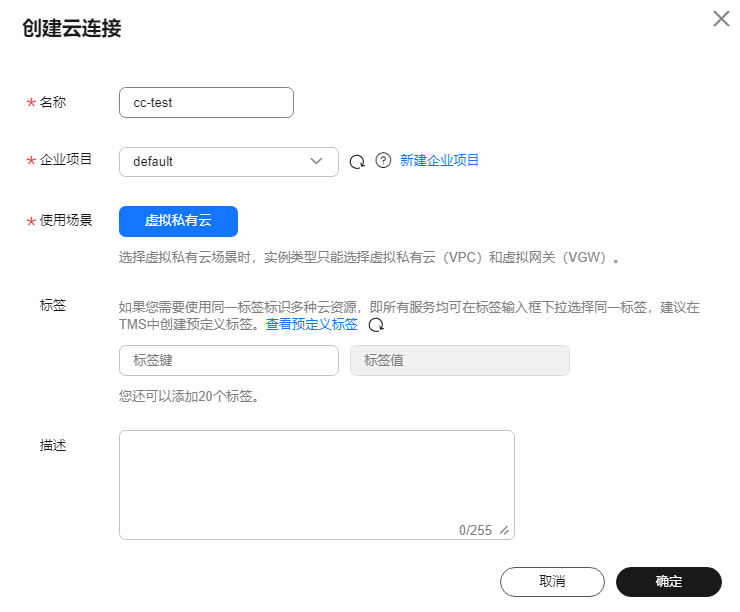

    图3 创建云连接实例
    表6 创建云连接实例参数

    参数

    示例

    说明

    名称

    cc-test

    云连接实例的名称。

    长度为1~64个字符,中、英文字母,数字,下划线,中划线,点。

    企业项目

    default

    企业项目是一种云资源管理方式,企业项目管理服务提供统一的云资源按项目管理,以及项目内的资源管理、成员管理。

    使用场景

    虚拟私有云

    选择虚拟私有云场景时,网络实例类型支持选择虚拟私有云(VPC)和虚拟网关(VGW)。

    标签

    -

    云连接实例的标识,包括键和值。可以为云连接实例创建20个标签。

    说明:

    如果已经通过TMS的预定义标签功能预先创建了标签,则可以直接选择对应的标签键和值。

    预定义标签的详细内容,请参见预定义标签简介

    描述

    -

    云连接实例的描述。

    长度为0~255个字符。

  4. 单击“确定”,完成云连接实例的创建。

步骤二:(可选) 创建VPC和ECS

您需要参考以下操作,创建虚拟私有云VPC和弹性云服务器ECS。如果您已有VPC和ECS资源,则可以不用执行本章节操作。

约束与限制

  • VPC网段(CIDR)不能重叠。

    重叠的VPC网段会导致路由冲突,如果您已有的VPC存在网段重叠,则需要修改网段。

  • 本示例中2个ECS位于同一个安全组内,如果您的ECS位于不同的安全组,需要在安全组中添加规则放通网络,详情请参见表4

操作步骤

  1. 创建2个VPC及子网。

    创建VPC及子网,具体方法请参见创建虚拟私有云和子网

    本示例中的VPC和子网资源规划详情请参见表2

  2. 创建2个ECS。

    创建ECS,具体方法请参见自定义购买ECS

    本示例中的ECS资源规划详情请参见表3

步骤三:加载网络实例

用户需要根据规划的网络连通情况,将需要进行互通的2个VPC实例加载到创建的云连接实例中。

  1. 进入云连接实例列表页面
  2. 单击目标云连接实例名称,本示例为cc-test,进入基本信息页面。
  3. 单击“网络实例”页签。
  4. 单击“加载网络实例”,在弹出的对话框中加载同账号的网络实例VPC-A01。
  5. 根据表7填写对应参数后,单击“确定”。

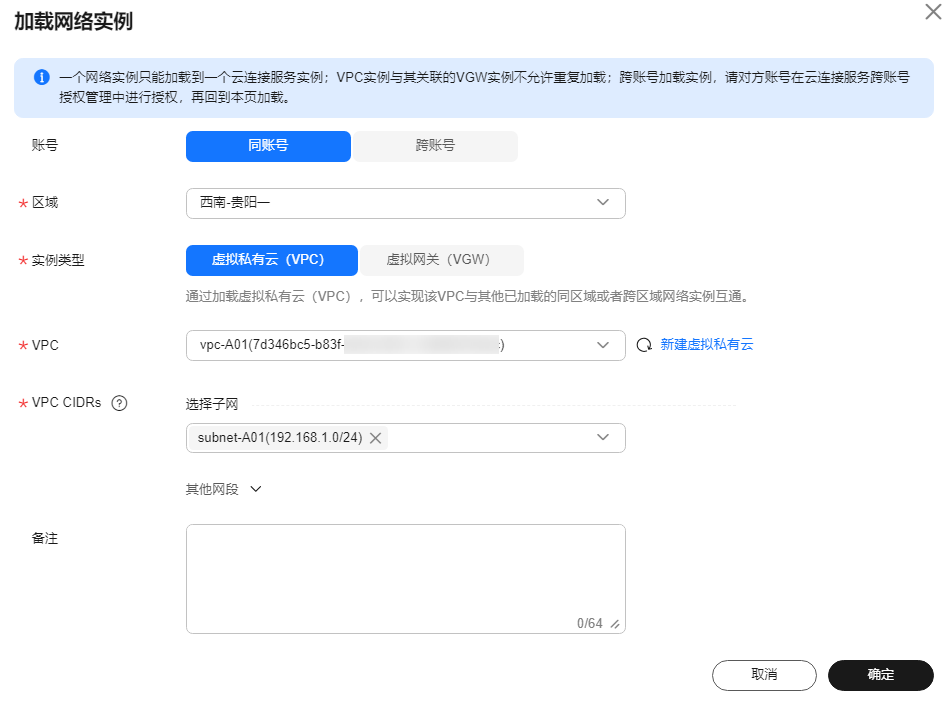

    图4 加载同账号网络实例VPC-A01
    表7 加载同账号网络实例参数

    参数

    示例

    说明

    账号

    同账号

    加载的网络实例的账号类型。

    区域

    西南-贵阳一

    需要连接的VPC所在区域。

    实例类型

    虚拟私有云(VPC)

    需要加载到云连接实例中实现互通的实例类型。包括:

    • 虚拟私有云(VPC)
    • 虚拟网关(VGW)

    VPC

    VPC-A01

    需要加载到云连接实例中实现网络互通的VPC名称。

    当实例类型参数选择虚拟私有云时,需要配置此参数。

    VPC CIDRs

    Subnet-A01

    需要加载到云连接实例中实现网络互通的VPC内的网段路由。

    当实例类型参数选择虚拟私有云时,需配置以下两个参数:

    • 子网
    • 其他网段:其中包含自定义网段的配置

    备注

    -

    加载同账号网络实例备注信息。

  6. 在弹出的加载成功对话框中,单击“继续加载”,然后单击页面图标,继续加载同账号同区域的网络实例VPC-A02。

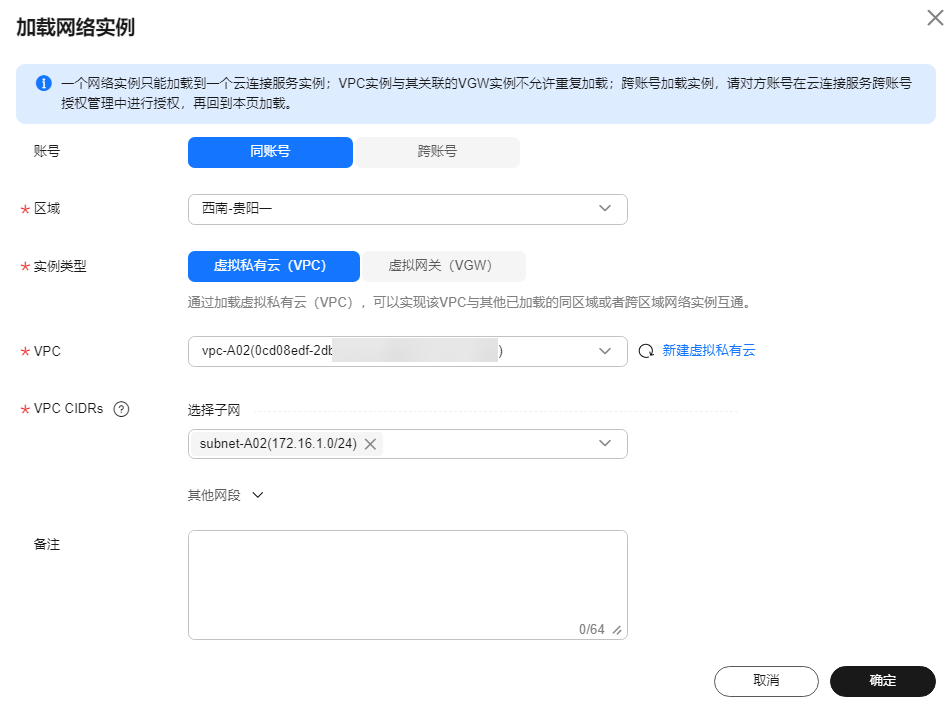

    图5 加载同账号网络实例VPC-A02

步骤四:验证网络互通情况

您需要参考以下操作,登录弹性云服务器ECS,验证VPC之间的网络互通情况。

  1. 登录ECS-A01。

    弹性云服务器有多种登录方法,具体请参见登录弹性云服务器

    本示例是通过管理控制台远程登录(VNC方式)。

  2. 执行以下命令,验证网络互通情况。

    ping ECS-A02的IP地址

    命令示例:

    ping 172.16.1.122

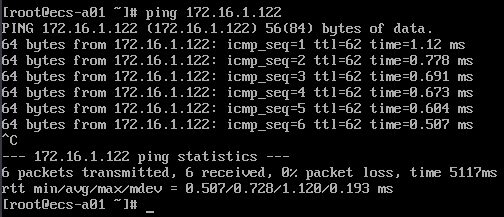

    回显如下信息,表示VPC-A01与VPC-A02网络已通。
