编排流水线任务

编排流水线任务

1. 访问CodeArts Pipeline首页。
2. 在流水线列表页搜索目标流水线，单击操作列，选择“编辑”。

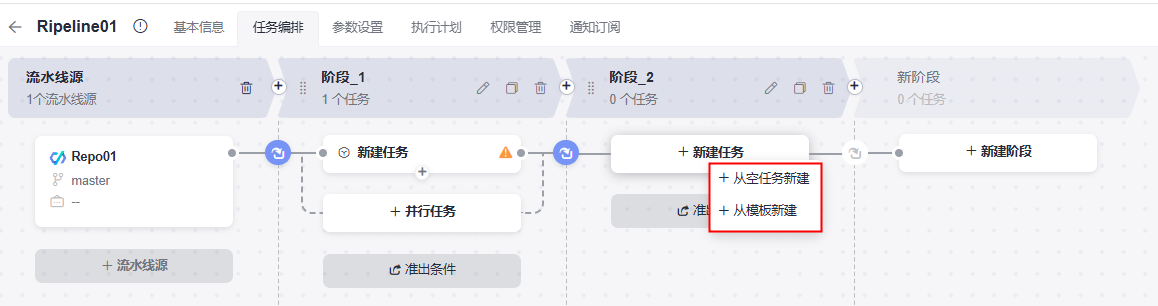

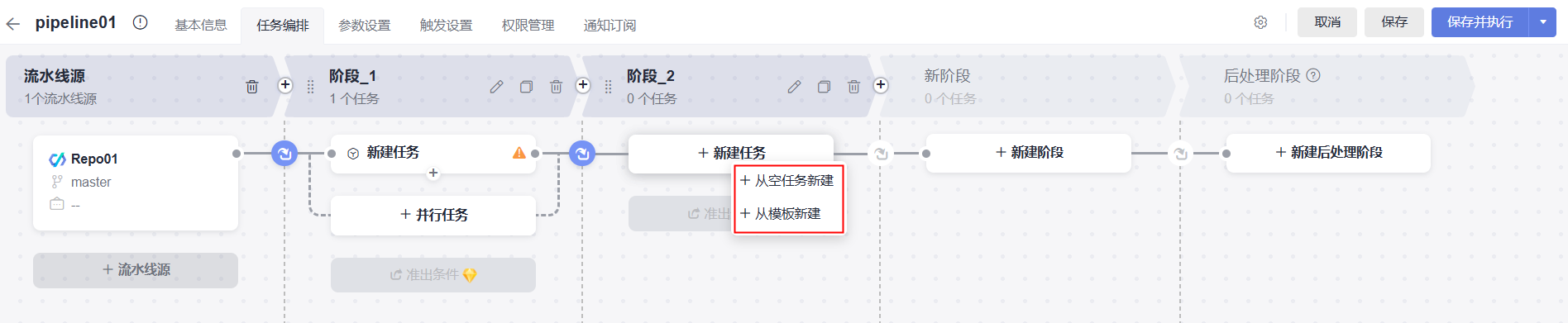

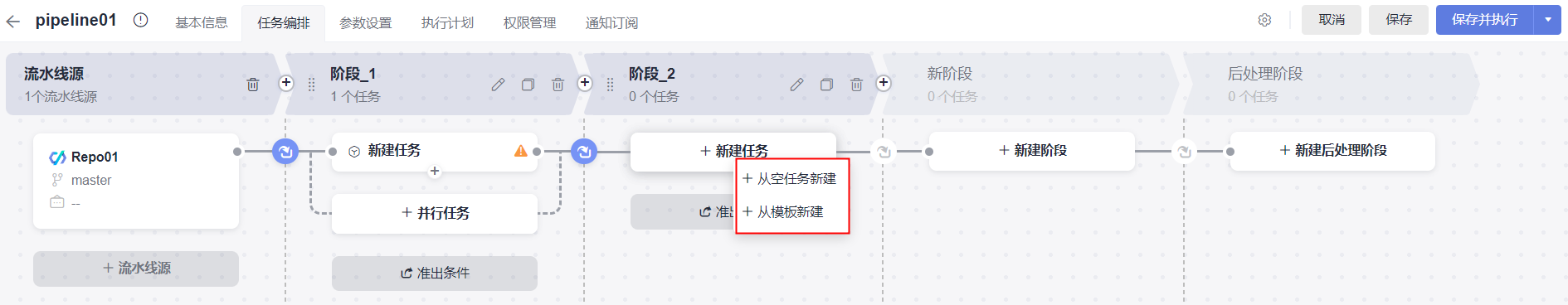

3. 进入流水线“任务编排”页面，单击阶段下“新建任务”，弹出“新建任务”侧滑框。

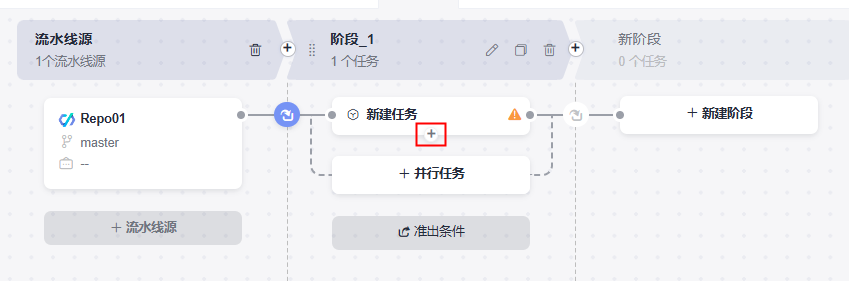

   • 单击任务下方的，可以添加一个和该任务串行编排的任务，即按顺序执行，如：构建任务和部署任务应该按顺序先后执行。

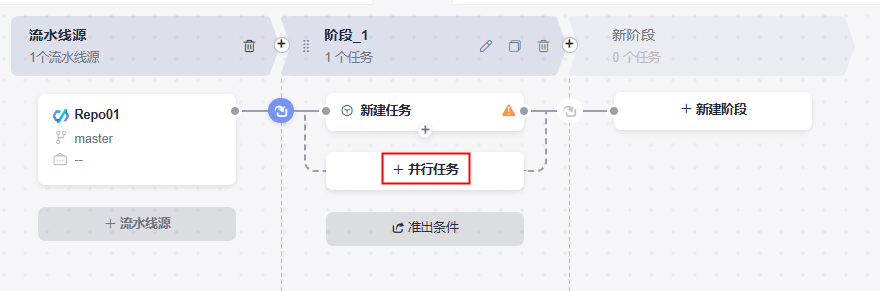

   • 单击“并行任务”，可以添加一个和已有任务并行编排的任务，即同时执行，如：代码检查任务和构建任务可以同时执行。

4. 为任务配置插件及任务信息，操作说明如下：

   表1 配置任务

   操作项	说明
   添加插件	流水线插件分为构建插件、代码检查插件、部署插件、测试插件和通用插件5种类型，可以根据不同类型进行过滤或搜索，插件来源请参考管理流水线扩展插件。 将鼠标移动到插件卡片，单击“添加”，即可将插件添加到任务中，请根据需要配置插件相关信息： 填写插件名称。 选择需要调用的任务，如果找不到合适的任务，请根据界面提示新建任务。 如果调用的任务有参数，参数也会显示出来，请根据需要配置相应参数。 插件名称后有对应标记，单个任务中最多只能添加一个带“任务”标记的插件；带“草稿”标记的插件表示当前用户发布为草稿的自定义插件。 “挂起流水线”插件只能添加在不含并行任务的阶段中。
   删除插件	将鼠标移动到已经添加的插件卡片，单击，选择“删除”，可以删除当前插件。
   更换插件	将鼠标移动到已经添加的插件卡片，单击，选择“更换”，或者单击插件上方“更换插件”，可以返回插件列表，更换当前插件。
   排序插件	单击插件卡片不松开，可以移动插件调整插件顺序。
   任务配置	配置任务ID、执行主机和执行条件。 任务ID：。流水线阶段任务的ID，同一条流水线上的任务ID不能重复。支持大小写英文字母、数字、“-”、“_”，长度范围为1~128个字符。 执行主机：包括内置执行机和自定义执行机。 内置执行机：服务提供的执行主机，用户无需配置开箱即用。 自定义执行机：支持用户自行配置工具和运行环境，以满足不同任务的需求。选择自定义执行机需提前在资源池添加代理资源池，详细操作请参见资源池管理。 说明： 执行主机仅针对非任务级插件。 任务选择 必须选择：必须执行，执行流水线时该任务默认勾选且无法修改。 禁止选择：禁止执行，执行流水线时该任务禁止勾选。 默认选择：执行流水线时该任务默认勾选但可按需修改。 默认不选择：执行流水线时该任务默认不勾选但可按需修改。 执行条件：即流水线阶段任务执行时需要满足的前提条件，通过配置执行条件，可以控制阶段任务是否执行。 前置任务未选择仍执行：上一个任务状态执行成功或未选择，都继续执行当前任务。 前置任务成功时执行：上一个任务执行成功才执行当前任务。 前置任务失败时执行：上一个任务执行失败才执行当前任务。 始终执行：始终执行当前任务，上一个任务状态是失败、成功、中止或忽略执行，都继续执行当前任务。 表达式：当前置任务到达终态，包括：成功（COMPLETED）、失败（FAILED）、中止（CANCELED）、忽略执行（IGNORED），且表达式结果为“true”时，执行当前任务，否则不执行。表达式形式为“${{ }}”，由流水线上下文、操作符、函数或常量任意组合而成。表达式编写请参考流水线执行条件表达式。 示例： 如需在执行条件中指定不管前置任务（任务ID为“job_1”）运行成功或失败，均执行当前任务，则表达式语法如下。 ${{ jobs.job_1.status == 'COMPLETED' || jobs.job_1.status == 'FAILED' }}

5. 配置完任务，单击“确定”，完成任务添加，可根据实际需要编辑、复制、删除、移动任务。

   表2 管理任务

   操作项	说明
   编辑任务	单击任务卡片，可以编辑当前任务。
   复制任务	将鼠标移动到任务卡片，单击，可以复制一个和该任务串行编排的任务。
   删除任务	将鼠标移动到任务卡片，单击，根据删除提示确定是否删除任务。
   排序任务	单击任务卡片不松开，可以移动任务调整任务顺序。 说明： 任务并行执行时不支持调整顺序。

6. 任务编排完成后，保存流水线。

流水线执行条件表达式

表达式由流水线上下文、操作符、函数或常量任意组合而成，通常用于流水线阶段任务的执行条件中，以限制任务执行。表达式以编程的方式访问流水线上下文，实现将流水线中运行的实例、变量、任务等信息在流水线之间互相传递。

• 流水线上下文

  流水线上下文存储了流水线运行的实例、变量、任务等信息，每个上下文都是一个包含各种属性的对象。流水线上下文主要包括以下四类：

  表3 流水线上下文

  上下文	类型	说明
  pipeline	object	流水线运行相关的信息。
  sources	object	流水线运行的源相关的信息。
  env	object	流水线运行的自定义参数相关的信息。
  jobs	object	流水线运行的已执行完成的任务相关的信息。

  • 流水线上下文引用形式

    ${{ <context>.<attribute_name> }}

    其中，context表示流水线上下文，attribute_name表示属性。

  • 流水线上下文使用场景

    大部分上下文可在流水线任意任务和步骤中使用。

    • 在任务的执行条件中引用上下文，来指定某个任务的执行条件。
      示例：如下使用表示任务在指定代码源的运行分支为“master”时才运行。

      ${{ sources.my_repo.target_branch == 'master' }}

    • 在任务的输入框中引用上下文获取信息。
      图1 引用流水线上下文

      示例1：如下使用表示获取流水线运行的所有信息。

      ${{ pipeline }}

      示例2：如下使用表示获取流水线运行的触发方式。

      ${{ pipeline.trigger_type }}

  • 流水线上下文属性介绍

    表4 流水线上下文属性

    上下文	属性	类型	说明	示例
    pipeline context	pipeline	object	流水线运行相关的所有信息，此对象包含的属性包括：project_id、pipeline_id、run_number、timestamp、trigger_type和run_id。	内容示例 如下示例为一次手动运行的流水线包含的pipeline context信息。 { "project_id": "6428c2e2b4b64affa14ec80896695c49", "pipeline_id": "f9981060660249a3856f46c2c402f244", "run_number": "168", "timestamp": "20231016000004", "trigger_type": "Manual", "run_id": "c2f507f93510459190b543e47f6c9bec" } 使用示例 如需在某个任务的输入中获取本次流水线运行的触发方式，可使用如下语法来获取。 ${{ pipeline.trigger_type }}
    	pipeline.project_id	string	当前流水线所属项目ID，同现有流水线系统预定义参数PROJECT_ID。
    	pipeline.pipeline_id	string	当前流水线ID，同现有流水线系统预定义参数PIPELINE_ID。
    	pipeline.run_number	string	流水线执行编号，同现有流水线系统预定义参数PIPELINE_NUMBER。
    	pipeline.timestamp	string	流水线执行时间戳，同现有流水线系统预定义参数TIMESTAMP，格式为yyyyMMddHHmmss。如：20211222124301。
    	pipeline.trigger_type	string	流水线触发类型，同现有流水线系统预定义参数PIPELINE_TRIGGER_TYPE。
    	pipeline.run_id	string	流水线执行ID，同现有流水线系统预定义参数PIPELINE_RUN_ID。
    sources context	sources	object	流水线运行的源相关的所有信息，此对象包含的属性包括：alias、repo_name、commit_id、commit_id_short、commit_message、repo_url、repo_type、repo_name、ssh_repo_url、tag、merge_id、source_branch和target_branch。	内容示例 如下示例为单代码源的流水线一次手动运行所包含的sources context信息，其中代码源别名为“my_repo”。 { "my_repo": { "commit_id": "dedb73bb9abfdaab7d810f2616bae9d2b6632ecc", "commit_id_short": "dedb73bb", "commit_message": "maven0529 更新 pipeline0615.yml", "repo_url": "https://example.com/clsyz00001/maven0529.git", "repo_type": "codehub", "repo_name": "maven0529", "ssh_repo_url": "git@example.com:clsyz00001/maven0529.git", "target_branch": "master" } } 使用示例 如需在某个任务的输入中获取本次流水线运行的运行分支，可使用如下语法来获取。 ${{ sources.my_repo.target_branch }}
    	sources.<alias>	object	别名为alias对应的流水线源的所有信息，当流水线源定义别名时存在。
    	sources.<repo_name>	object	代码仓名称为repo_name的流水线代码源的所有信息，当代码源未定义别名时存在，包含属性同alias。
    	sources.<alias>.commit_id	string	流水线执行前最后一次代码提交的CommitID，同现有流水线系统预定义参数COMMIT_ID。
    	sources.<alias>.commit_id_short	string	流水线执行前最后一次代码提交的CommitID的前8位，同现有流水线系统预定义参数COMMIT_ID_SHORT。
    	sources.<alias>.commit_message	string	流水线执行前最后一次代码提交的提交信息。
    	sources.<alias>.repo_url	string	代码仓地址（HTTPS），同现有流水线系统预定义参数REPO_URL。
    	sources.<alias>.repo_type	string	代码仓类型。如：codehub、gitlab、github、gitee、general_git。
    	sources.<alias>.repo_name	string	代码仓名称。
    	sources.<alias>.ssh_repo_url	string	代码仓地址（SSH）。
    	sources.<alias>.tag	string	标签触发时的标签名称。
    	sources.<alias>.merge_id	string	合并请求触发时的合并请求ID。
    	sources.<alias>.source_branch	string	合并请求触发时的源分支名称。
    	sources.<alias>.target_branch	string	MR时代表目标分支名称，否则代表运行分支名称。
    env context	name	string	自定义参数名称。	内容示例 如下示例为流水线一次运行包含的env context信息，包含了两个自定义参数。 { "var_1": "val1", "var_2": "val2" } 使用示例 如需要在某个任务的输入中获取本次流水线运行的自定义参数“var_1”的值，可使用如下语法来获取。 ${{ env.var_1 }}
    	value	string	自定义参数值。
    jobs context	jobs	object	流水线运行的任务相关的信息，此对象包含的属性包括： job_id、status、outputs、output_name、metrics、metric_name。	内容示例 如下示例为流水线一次运行对应的jobs context信息，包含两个执行成功的任务，ID为“check_job”的任务的输出为两项指标，ID为“demo_job”的任务的输出为两项一般输出。 { "check_job": { "status": "COMPLETED", "metrics": { "critical": "0", "major": "0" } }, "demo_job": { "status": "COMPLETED", "outputs": { "output1": "val1", "output2": "val2" } } } 使用示例 如需要在后续任务的输入中获取本次运行的“demo_job”的输出“output1”的值，可使用如下语法来获取。 ${{ jobs.demo_job.outputs.output1 }}
    	jobs.<job_id>	object	ID为job_id的任务包含的所有信息。
    	jobs.<job_id>.status	string	任务的运行结果，取值结果为：INIT（初始化）、QUEUED（排队中）、RUNNING（运行中）、CANCELED（已中止）、COMPLETED（成功）、FAILED（失败）、PAUSED（暂停）、IGNORED（忽略）、SUSPEND（挂起）或UNSELECTED（未选择）。
    	jobs.<job_id>.outputs	object	任务的运行一般输出，即键值对形式的数据输出。
    	jobs.<job_id>.outputs.<output_name>	string	任务的运行一般输出的数据名称。
    	jobs.<job_id>.metrics	object	任务的运行指标输出。如：代码检查问题数、测试通过率等指标项。
    	jobs.<job_id>.metrics.<metric_name>	string	任务的运行指标输出的名称。
