为负载均衡类型的Service配置HTTP/HTTPS头字段

HTTP头字段是指在超文本传输协议（HTTP）的请求和响应消息中的消息头部分。HTTP头部字段可以根据需要自定义，本文介绍可通过HTTP和HTTPS监听器支持的非标准头字段实现的功能特性。

配置HTTP/HTTPS头字段依赖ELB能力，使用该功能前请确认当前区域是否支持使用HTTP/HTTPS头字段，详情请参见HTTP/HTTPS头字段。
配置HTTP/HTTPS头字段后，如果您在CCE控制台删除HTTP/HTTPS头字段配置或在YAML中删除对应的annotation，ELB侧的配置将会保留。

表1 头字段开关
头字段	功能开关	功能说明	支持的集群版本
X-Forwarded-Port	获取监听器端口号	开启获取监听器端口号开关，ELB可通过X-Forwarded-Port头字段获取监听器的端口号，传输到后端服务器的报文中。	v1.23.13-r0、v1.25.8-r0、v1.27.5-r0、v1.28.3-r0及以上版本
X-Forwarded-For-Port	获取客户端请求端口号	开启获取客户端请求端口号开关，ELB可通过X-Forwarded-For-Port头字段获取客户端请求的端口号，传输到后端服务器的报文中。
X-Forwarded-Host	重写X-Forwarded-Host	开启后将以客户端请求头的Host重写X-Forwarded-Host传递到后端云服务器。
X-Real-IP	重写X-Real-IP	开启后将以客户端的源IP地址重写X-Real-IP传递到后端服务器。	v1.25.16-r30、v1.27.16-r30、v1.28.15-r20、v1.29.13-r0、v1.30.10-r0、v1.31.6-r0、v1.32.1-r0及以上版本

前提条件

已创建Kubernetes集群，且集群版本满足表1要求。

如果您需要通过命令行创建，需要使用kubectl连接到集群，详情请参见通过kubectl连接集群。

创建负载均衡并配置HTTP/HTTPS头字段

通过控制台创建

登录CCE控制台，单击集群名称进入集群。
在左侧导航栏中选择“服务”，在右上角单击“创建服务”。

设置Service参数。本示例中仅列举必选参数，其余参数可根据需求参考通过控制台创建进行设置。

Service名称：自定义服务名称，可与工作负载名称保持一致。
访问类型：选择“负载均衡”。
选择器：添加标签，Service根据标签选择Pod，填写后单击“确认添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
负载均衡器：选择弹性负载均衡的类型、创建方式。
- 类型：本例中仅支持选择“独享型”，且需选择“应用型（HTTP/HTTPS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用HTTP或HTTPS。
- 创建方式：本文中以选择已有ELB为例进行说明，关于自动创建的配置参数请参见表1。
端口配置：
- 协议：请选择TCP协议，选择UDP协议将无法启用HTTP或HTTPS。
- 服务端口：Service使用的端口，端口范围为1-65535。
- 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
- 监听器前端协议：本例中Service需选择HTTP或HTTPS协议。

监听器配置：

高级配置：选择合适的头字段进行设置。

配置	说明	使用限制
获取监听器端口号	开启后可以将ELB实例的监听端口从报文的HTTP头中带到后端云服务器。	独享型ELB实例的端口启用HTTP/HTTPS时支持配置。
获取客户端请求端口号	开启后可以将客户端的源端口从报文的HTTP头中带到后端云服务器。	独享型ELB实例的端口启用HTTP/HTTPS时支持配置。
重写X-Forwarded-Host	开启后将以客户端请求头的Host重写X-Forwarded-Host传递到后端云服务器。	独享型ELB实例的端口启用HTTP/HTTPS时支持配置。
重写X-Real-IP	开启后将以客户端的源IP地址重写X-Real-IP传递到后端服务器。	独享型ELB实例的端口启用HTTP/HTTPS时支持配置。

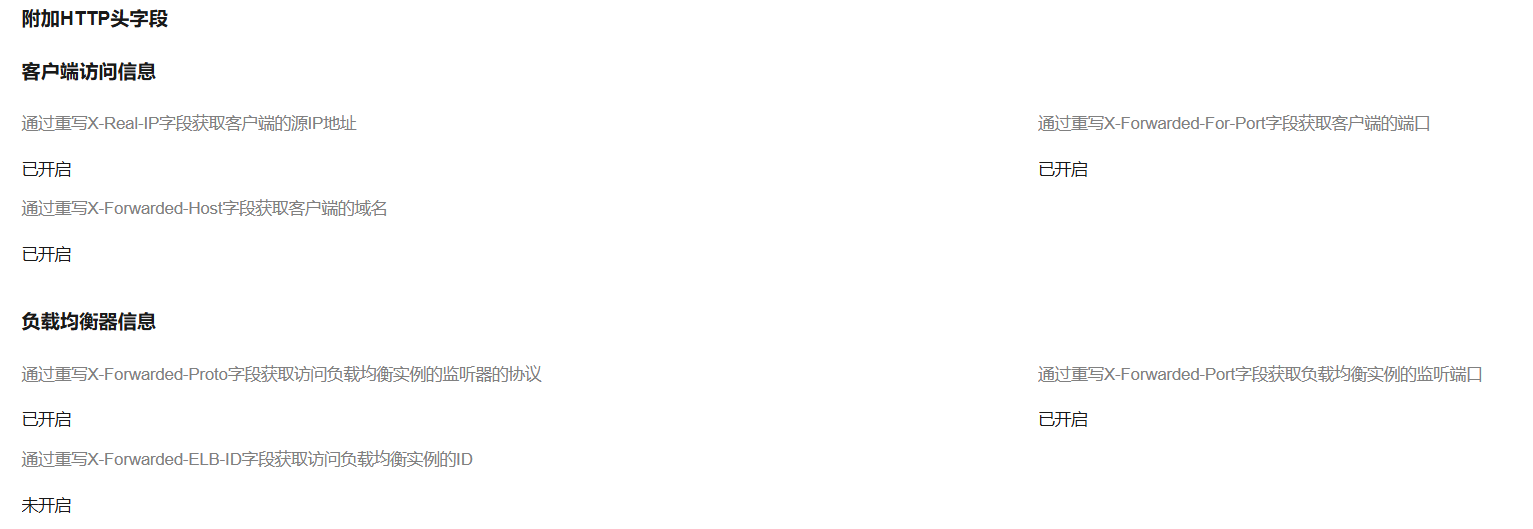

图1 配置HTTP/HTTPS头字段
点击放大

单击“确定”，创建Service。

通过kubectl命令行创建

以关联已有ELB为例，Service配置HTTP/HTTPS头字段的YAML文件配置如下：

apiVersion: v1
kind: Service
metadata:
  name: test
  labels:
    app: nginx
  namespace: default
  annotations:
    kubernetes.io/elb.class: performance                              # ELB类型，仅支持performance，即独享型ELB
    kubernetes.io/elb.id: 35cb350b-23e6-4551-ac77-10d5298f5204        # 已有ELB的ID
    kubernetes.io/elb.protocol-port: http:80                          # 使用HTTP协议80端口
    kubernetes.io/elb.x-forwarded-port: 'true'                       # 获取监听器端口号
    kubernetes.io/elb.x-forwarded-for-port: 'true'                   # 获取客户端请求端口号
    kubernetes.io/elb.x-forwarded-host: 'true'                       # 重写X-Forwarded-Host
    kubernetes.io/elb.x-real-ip: 'true'                              # 重写X-Real-IP
spec:
  selector:
    app: nginx
  externalTrafficPolicy: Cluster
  ports:
    - name: cce-service-0
      targetPort: 80
      nodePort: 0
      port: 80
      protocol: TCP
  type: LoadBalancer
  loadBalancerIP: **.**.**.**    # ELB的IP

表2 关键参数说明
参数	参数类型	描述
kubernetes.io/elb.x-forwarded-port	String	ELB可通过X-Forwarded-Port头字段获取监听器的端口号，传输到后端服务器的报文中。 true：开启获取监听器端口号开关。 false：关闭获取监听器端口号开关。
kubernetes.io/elb.x-forwarded-for-port	String	ELB可通过X-Forwarded-For-Port头字段获取客户端请求的端口号，传输到后端服务器的报文中。 true：开启获取客户端请求端口号开关。 false：关闭获取客户端请求端口号开关。
kubernetes.io/elb.x-forwarded-host	String	true：开启重写X-Forwarded-Host开关，ELB以客户端请求头的Host重写X-Forwarded-Host传递到后端服务器。 false：关闭重写X-Forwarded-Host开关，ELB透传客户端的X-Forwarded-Host到后端服务器。
kubernetes.io/elb.x-real-ip	String	true：开启重写X-Real-IP开关，ELB以客户端的源IP地址重写X-Real-IP传递到后端服务器 false：关闭重写X-Real-IP开关，ELB透传客户端的X-Real-IP到后端服务器。
