为负载均衡类型的Service配置超时时间

LoadBalancer Service支持设置连接空闲超时时间，即没有收到客户端请求的情况下保持连接的最长时间。如果在这个时间内没有新的请求，负载均衡会暂时中断当前连接，直到下一次请求时重新建立新的连接。

配置超时时间后，如果您在CCE控制台删除超时时间配置或在YAML中删除对应的annotation，ELB侧的配置将会保留。

约束与限制

支持设置超时时间的场景如下：

超时时间类型	支持的ELB类型	使用限制	支持的集群版本
空闲超时时间	独享型	-	v1.19集群：v1.19.16-r30及以上版本 v1.21集群：v1.21.10-r10及以上版本 v1.23集群：v1.23.8-r10及以上版本 v1.25集群：v1.25.3-r10及以上版本其他更高版本集群
空闲超时时间	共享型	不支持UDP协议。	v1.23集群：v1.23.13-r0及以上版本 v1.25集群：v1.25.8-r0及以上版本 v1.27集群：v1.27.5-r0及以上版本 v1.28集群：v1.28.3-r0及以上版本其他更高版本的集群
请求超时时间	独享型、共享型	仅支持HTTP、HTTPS协议。
响应超时时间	独享型、共享型	仅支持HTTP、HTTPS协议。

创建负载均衡并配置超时时间

登录CCE控制台，单击集群名称进入集群。
在左侧导航栏中选择“服务”，在右上角单击“创建服务”。

设置Service参数。本示例中仅列举设置超时时间的必选参数，其余参数可根据需求参考通过控制台创建进行设置。

Service名称：自定义服务名称，可与工作负载名称保持一致。
访问类型：选择“负载均衡”。
选择器：添加标签，Service根据标签选择Pod，填写后单击“确认添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
负载均衡器：选择弹性负载均衡的类型、创建方式。
- 类型：“独享型”或“共享型”。
- 创建方式：本文中以选择已有ELB为例进行说明，关于自动创建的配置参数请参见表1。
端口配置：
- 协议：请选择协议，其中共享型ELB使用UDP协议时不支持设置超时时间。
- 服务端口：Service使用的端口，端口范围为1-65535。
- 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
- 监听器前端协议：请选择监听器的协议。不启用HTTP/HTTPS协议时，仅支持设置空闲超时时间。

监听器配置：

高级配置：选择合适的超时时间进行设置。

配置	说明	使用限制
空闲超时时间	客户端连接空闲超时时间。在超过空闲超时时间一直没有请求，负载均衡会暂时中断当前连接，直到下一次请求时重新建立新的连接。取值：若为TCP协议，取值范围为10-4000s，默认值为300s。若为HTTP/HTTPS/TERMINATED_HTTPS监听器，取值范围为0-4000s，默认值为60s。若为UDP协议（仅独享型ELB支持），取值范围为10-4000s，默认值为300s。	共享型ELB实例的端口使用UDP协议时不支持此配置。
请求超时时间	等待客户端请求超时时间。包括两种情况：读取整个客户端请求头的超时时长，如果客户端未在超时时长内发送完整个请求头，则请求将被中断。两个连续body体的数据包到达LB的时间间隔，超出请求超时时间将会断开连接。取值范围为1-300s，默认值为60s。	仅端口启用HTTP/HTTPS时支持配置。
响应超时时间	等待后端服务器响应超时时间。请求转发后端服务器后，在等待超过响应超时时间没有响应，负载均衡将终止等待，并返回 HTTP504错误码。取值范围为1-300s，默认值为60s。	仅端口启用HTTP/HTTPS时支持配置。

配置

说明

使用限制

空闲超时时间

客户端连接空闲超时时间。在超过空闲超时时间一直没有请求，负载均衡会暂时中断当前连接，直到下一次请求时重新建立新的连接。

取值：

若为TCP协议，取值范围为10-4000s，默认值为300s。
若为HTTP/HTTPS/TERMINATED_HTTPS监听器，取值范围为0-4000s，默认值为60s。
若为UDP协议（仅独享型ELB支持），取值范围为10-4000s，默认值为300s。

共享型ELB实例的端口使用UDP协议时不支持此配置。

请求超时时间

等待客户端请求超时时间。包括两种情况：

读取整个客户端请求头的超时时长，如果客户端未在超时时长内发送完整个请求头，则请求将被中断。
两个连续body体的数据包到达LB的时间间隔，超出请求超时时间将会断开连接。

取值范围为1-300s，默认值为60s。

仅端口启用HTTP/HTTPS时支持配置。

响应超时时间

等待后端服务器响应超时时间。请求转发后端服务器后，在等待超过响应超时时间没有响应，负载均衡将终止等待，并返回 HTTP504错误码。

取值范围为1-300s，默认值为60s。

仅端口启用HTTP/HTTPS时支持配置。

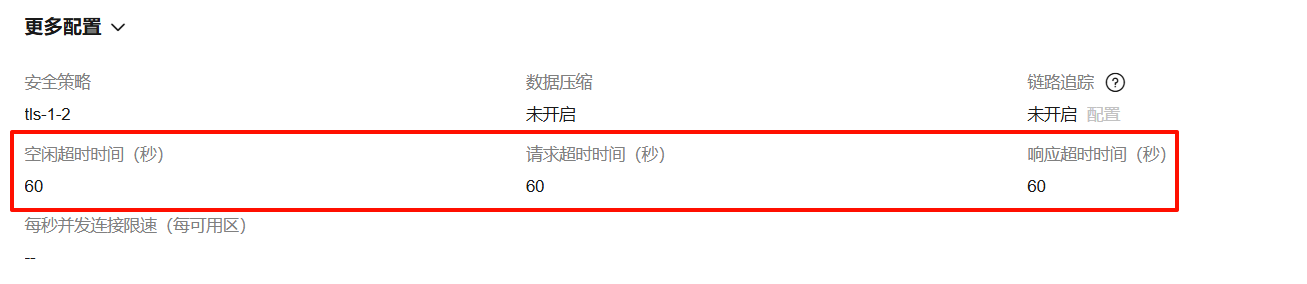

图1 配置超时时间

单击“确定”，创建Service。

当前支持通过注解的方式设置客户端连接空闲超时时间，示例如下：

apiVersion: v1
kind: Service
metadata:
  annotations:
    kubernetes.io/elb.id: <your_elb_id>    #本示例中使用已有的独享型ELB，请替换为您的独享型ELB ID
    kubernetes.io/elb.class: performance  # ELB类型
    kubernetes.io/elb.protocol-port: http:80 # 使用HTTP协议80端口
    kubernetes.io/elb.keepalive_timeout: '300'  # 客户端连接空闲超时时间
    kubernetes.io/elb.client_timeout: '60'      # 等待客户端请求超时时间
    kubernetes.io/elb.member_timeout: '60'      # 等待后端服务器响应超时时间
  name: nginx
spec:
  ports:
  - name: service0
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer

表1 annotation关键参数说明
参数	是否必填	参数类型	描述
kubernetes.io/elb.keepalive_timeout	否	String	客户端连接空闲超时时间，在超过keepalive_timeout时长一直没有请求，负载均衡会暂时中断当前连接，直到下一次请求时重新建立新的连接。取值：若为TCP协议，取值范围为10-4000s，默认值为300s。若为HTTP/HTTPS/TERMINATED_HTTPS监听器，取值范围为0-4000s，默认值为60s。若为UDP协议（仅独享型ELB支持），取值范围为10-4000s，默认值为300s。
kubernetes.io/elb.client_timeout	否	String	等待客户端请求超时时间，包括两种情况：读取整个客户端请求头的超时时长：如果客户端未在超时时长内发送完整个请求头，则请求将被中断。两个连续body体的数据包到达LB的时间间隔，超出client_timeout将会断开连接。取值范围为1-300s，默认值为60s。
kubernetes.io/elb.member_timeout	否	String	等待后端服务器响应超时时间。请求转发后端服务器后，等待超过member_timeout时长没有响应，负载均衡将终止等待，并返回 HTTP504错误码。取值范围为1-300s，默认值为60s。
