为负载均衡类型的Service配置TLS

前提条件

• 已创建Kubernetes集群，且集群版本满足以下要求：
  • v1.23集群：v1.23.14-r0及以上版本
  • v1.25集群：v1.25.9-r0及以上版本
  • v1.27集群：v1.27.6-r0及以上版本
  • v1.28集群：v1.28.4-r0及以上版本
  • 其他更高版本的集群
• 如果您需要通过命令行创建，需要使用kubectl连接到集群，详情请参见通过kubectl连接集群。

约束与限制

使用TLS协议时，不支持同时配置会话保持。

通过控制台创建

1. 登录CCE控制台，单击集群名称进入集群。
2. 在左侧导航栏中选择“服务”，在右上角单击“创建服务”。
3. 设置Service参数。本示例中仅列举使用TLS的必选参数，其余参数可根据需求参考创建LoadBalancer类型Service进行设置。
   • Service名称：自定义服务名称，可与工作负载名称保持一致。
   • 访问类型：选择“负载均衡”。
   • 选择器：添加标签，Service根据标签选择Pod，填写后单击“确认添加”。也可以引用已有工作负载的标签，单击“引用负载标签”，在弹出的窗口中选择负载，然后单击“确定”。
   • 负载均衡器：选择弹性负载均衡的类型、创建方式。
     • 类型：本例中仅支持选择“独享型”，且需选择“网络型（TCP/UDP/TLS）”或“网络型（TCP/UDP/TLS）&应用型（HTTP/HTTPS）”，否则监听器端口将无法启用TLS。
     • 创建方式：本文中以选择已有ELB为例进行说明，关于自动创建的配置参数请参见表1。
   • 端口配置：
     • 协议：请选择TCP协议，选择UDP协议将无法使用TLS。
     • 服务端口：Service使用的端口，端口范围为1-65535。
     • 容器端口：工作负载程序实际监听的端口，需用户确定。例如nginx默认使用80端口。
     • 监听器前端协议：本例中Service需选择TLS协议。当选择独享型负载均衡器类型时，需包含“网络型（TCP/UDP/TLS）”方可支持配置TLS协议。
   • 监听器配置：
     • SSL解析方式：当监听器端口启用HTTPS/TLS时可选择SSL解析方式。v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。
       • 单向认证：仅进行服务器端认证。如需认证客户端身份，请选择双向认证。
       • 双向认证：双向认证需要负载均衡实例与访问用户互相提供身份认证，从而允许通过认证的用户访问负载均衡实例，后端服务器无需额外配置双向认证。
     • CA证书：SSL解析方式选择“双向认证”时需要添加CA证书，用于认证客户端身份。CA证书又称客户端CA公钥证书，用于验证客户端证书的签发者；在开启双向认证功能时，只有当客户端能够出具指定CA签发的证书时，连接才能成功。
     • 服务器证书：选择一个服务器证书。如果当前无可选证书，需前往弹性负载均衡控制台进行创建，详情请参见创建证书。
     • ProxyProtocol：支持通过ProxyProtocol协议携带客户端真实IP到后端服务器。


       请确保后端服务器具有解析ProxyProtocol协议的能力，否则可能导致业务中断，请谨慎开启。

     • 安全策略：当监听器端口启用TLS时，支持选择可用的安全策略。v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。
     • 后端协议：当监听器端口启用TLS时，支持使用TCP或TLS协议对接后端服务，默认为TCP。v1.23.14-r0、v1.25.9-r0、v1.27.6-r0、v1.28.4-r0及以上版本的集群支持。

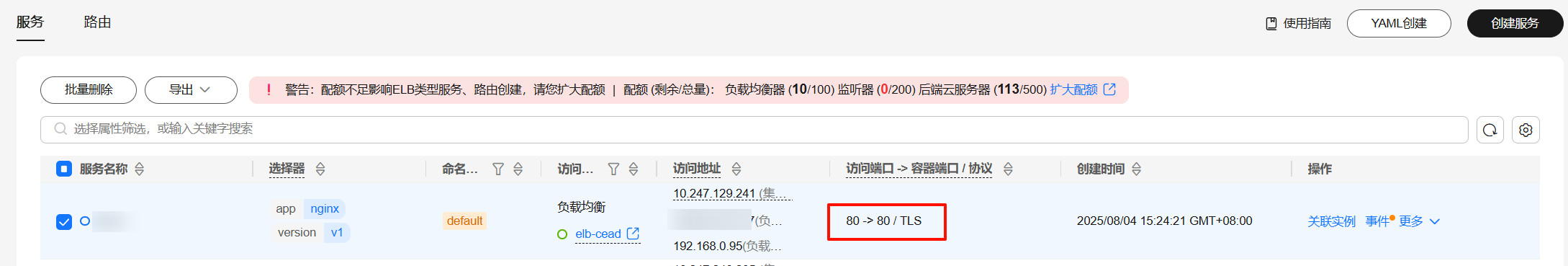

   图1 配置TLS


4. 单击“确定”，创建Service。

通过kubectl命令行创建

apiVersion: v1
kind: Service
metadata:
  name: test-tls
  labels:
    app: nginx
  namespace: default
  annotations:
    kubernetes.io/elb.class: performance                                        # ELB类型，TLS监听器仅支持performance，即独享型ELB
    kubernetes.io/elb.id: 35cb350b-23e6-4551-ac77-10d5298f5204                  # 已有ELB的ID
    kubernetes.io/elb.protocol-port: tls:443                                    # 需要开启TLS的端口
    kubernetes.io/elb.cert-id: 98e91cb03dea418582a438a212b461d5                 # TLS的服务器证书
    kubernetes.io/elb.tls-certificate-ids: e59934f5bc7044f58693de79f1cb4b6d     # TLS的SNI证书
    kubernetes.io/elb.client-ca-cert-id: 5b5178323a2f4eddbafed065945d9069       # TLS双向认证中客户端的CA证书
    kubernetes.io/elb.proxy-protocol-enable: 'true'                             # 是否开启ProxyProtocol协议，通过ProxyProtocol协议携带客户端真实IP到后端服务器。
    kubernetes.io/elb.security-pool-protocol: 'on'                              # 后端安全协议，开启后，后端协议为TLS，否则为TCP
    kubernetes.io/elb.security-policy-id: 175318e0-b6cb-44c5-80a2-0dc372f20df5  # 自定义安全策略ID，优先级高于系统预置的安全策略
    kubernetes.io/elb.tls-ciphers-policy: tls-1-2-fs                            # 系统预置的安全策略
spec:
  selector:
    app: nginx
  externalTrafficPolicy: Cluster
  ports:
    - name: cce-service-0
      targetPort: 80
      nodePort: 0
      port: 443
      protocol: TCP
  type: LoadBalancer
  loadBalancerIP: **.**.**.**
